Виды и применение металлорукава для прокладки кабеля

Типы изделий

Важный критерий, по которому разделяют все изделия, — материал изготовления. Металлорукав для электропроводки может быть сделан из:

оцинкованной стали;
нержавеющей стали;
металла с дополнительной изоляцией из поливинилхлорида (ПВХ).

Самый популярный вариант — изделия из оцинкованной стали. Они обладают оптимальным соотношением цена/качество/прочность. Шланг из нержавейки дорого стоит, его целесообразно применять только там, где есть особая необходимость: при опасности воздействия значительных нагрузок и агрессивных веществ. ПВХ-изоляция используется в металлорукавах для уличного применения, в помещениях с высокой влажностью, при подключении климатических систем. Она позволяет создать более устойчивую к нагрузкам на растяжение, практически герметичную систему (класс защиты — IP67). Естественно, дополнительная изоляция делает товар дороже.

Кроме материала изготовления необходимо учитывать следующие факторы:

Герметичность. Кроме международной классификации IP используется отечественная. Она делит по этому признаку продукцию на 3 категории — Р1, Р2, Р3. Чем больше цифра — тем ниже показатель. Именно герметичность указывается в начале маркировки кабель-канала.
Материал уплотнения — асбестовая нить, хлопчатобумажная ткань, полипропиленовая пленка и др. От него зависит сфера применения изделий.
Условный проход — единица, примерно равная внутреннему диаметру канала в миллиметрах. Используется для определения совместимости кабель-каналов.
Внутренний диаметр.
Климатическое исполнение. На каждую из климатических зон существует около 5 исполнений (наружное, внутреннее применение и пр.), поэтому всего их примерно 50. Подробнее о них можно узнать в ГОСТ 15150-69, там описаны сферы применения изделий в зависимости от их климатического исполнения.

Значение всех описанных выше характеристик можно получить из названия кабель-канала. Для примера приведем изделие Р3-ЦХ 21:

Р — рукав;
3 — тип 3, негерметичный;
Ц — оцинкованная стальная лента;
Х — использован хлопчато-бумажный уплотнитель;
21 — условный проход.
Особенности кабель-каналов из оцинкованной стали

Для изготовления изделий используют металлическую ленту. Материал скручивают на матрице (шаблоне). При этом между витками всегда образуется зазор, который уплотняют хлопчатобумажной тканью или полипропиленовой пленкой. Благодаря своей конструкции металлический рукав обладает следующими преимуществами:

сочетание высокой прочности и гибкости;
высокая степень защиты от попадания пыли, грязи, воды;
защищенность от электромагнитных влияний;
пожарная безопасность.

Продукция выпускается в диаметрах от 10 до 100 мм, чего достаточно для потребностей дома, помещений завода или склада.

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Монтаж металлорукава

Монтаж металлорукава является важным этапом в установке электромонтажной системы. В дальнейшем от качества монтажа будет зависеть надежность и безопасность электрического оборудования. В этом разделе мы рассмотрим основные нюансы и требования к монтажу металлорукава в соответствии с ПУЭ.

Подготовка к монтажу

Перед началом монтажа необходимо выполнить следующие шаги:

• Точно определить требуемую длину металлорукава и отрезать его на соответствующие куски. Для этого необходимо использовать специальные инструменты, такие как струбцины и резак, чтобы получить ровные и точные срезы;
• Проверить наличие всех необходимых компонентов и аксессуаров для монтажа, таких как хомуты, герметики, защитные колпаки и т.д.;
• Проверить наличие свободного места для установки металлорукава и убедиться, что нет препятствий, которые могут повредить рукав или создать проблемы при его установке.

Установка металлорукава

Процесс установки металлорукава включает в себя следующие шаги:

1. Закрепление хомутами. Металлорукав должен быть закреплен с помощью хомутов в точках соединения с проводами и другими элементами системы. Хомуты должны быть достаточно прочными и надежными, чтобы удерживать рукав на месте. Расстояние между хомутами не должно превышать установленных норм и требований;
2. Использование герметиков. Герметики должны быть применены на местах соединения разных частей металлорукава. Это необходимо для обеспечения надежного герметичного соединения и защиты от попадания влаги или пыли;
3. Защита от механических повреждений. Рукав должен быть защищен от механических повреждений, таких как удары, трения и т.п. Для этого можно использовать защитные колпаки или другие средства защиты;
4. Конфигурация рукава. Рукав должен быть установлен в соответствии с требованиями ПУЭ. То есть, он должен быть прокладан таким образом, чтобы минимизировать контакт с другими элементами системы и обеспечить надежную защиту проводов от внешних факторов.

Проверка и испытание

После завершения монтажа необходимо проверить качество установки металлорукава и его правильное функционирование. Для этого проводятся следующие проверки:

• Визуальная проверка. Проверяется внешний вид рукава, отсутствие видимых повреждений, правильность установки компонентов, герметичность соединений и т.д;
• Проверка электрической цепи. С помощью соответствующего оборудования проводятся измерения электрического сопротивления и проверяется целостность электрической цепи;
• Испытание на нагрузку. Проводятся испытания на нагрузку для проверки надежности и долговечности металлорукава в рабочих условиях.

В случае обнаружения неполадок или несоответствий требованиям ПУЭ необходимо корректировать монтаж и исправлять выявленные проблемы. Только после успешного прохождения всех проверок и испытаний можно считать монтаж металлорукава завершенным и готовым к эксплуатации.

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

• для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
• к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
• для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
• для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
• для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм² Количество жил, шт Внешний диаметр гофры, мм

1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки

Коротко можно указать следующие материалы и условия их использования:

• ПВХ: сухие и закрытые помещения;
• ППР: влажные помещения, улица, подземная прокладка;
• ПНД: влажные помещения, улица, подземная прокладка;
• Металл: в любых условиях;
• ПА: в любых условиях.

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Прокладка кабеля в гофре: для чего нужна, какую использовать, выбор диаметра

Монтаж открытой электропроводки и обзор возможных ошибок

Самостоятельный монтаж электропроводки в каркасном доме

Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

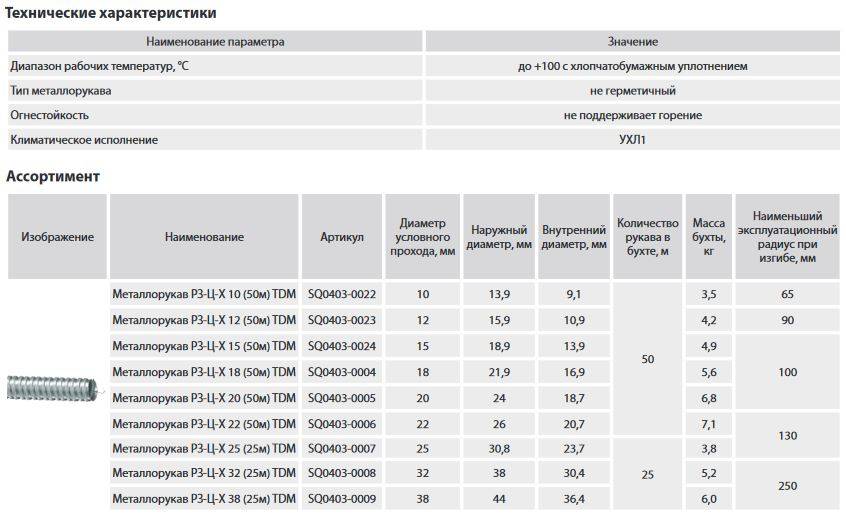

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Классификация металлорукавов для электрического кабеля

По материалу изготовления выделяют четыре вида металлических кабель-каналов:

• Оцинкованные – сделаны из тонкой оцинкованной полосы, которая в процессе изготовления скручивается в трубку. Стыки уплотняются асбестовой тканью, канал не герметичен.
• Луженая жесть – перед скручиванием жесть обрабатывают электролитическим лужением, благодаря чему металлический рукав может использоваться в условиях высокой влажности. Не герметичен.
• Нержавеющая сталь – отличается долговечностью и надежностью, не боится коррозии, но материал недешев. Такая защита электрического кабеля металлорукавом наиболее эффективна в зданиях с агрессивной химической средой.
• Оболочка из ПВХ – гофра максимально защищает от влаги, химвеществ и механических нагрузок, герметичен. Рукав хорош для укладки в траншее или в уличных условиях.

Классификация по устойчивости к механическим нагрузкам

По прочности гофрированные металлорукава делятся на три категории:

1. Сверхтяжелые изделия – рассчитаны на монтаж в условиях повышенных нагрузок, где выдвигаются повышенные требования к безопасности.
2. Тяжелые – гофра средней прочности предназначена для защиты линий, прокладываемых скрытым способом. Хорошо справляется с давлением грунта и бетонных растворов.
3. Легкие – гибкий рукав с незначительной механической прочностью. Применяется при монтаже линий, которые не подвержены механическим нагрузкам.

Дополнительные характеристики

Кроме данных о материале и прочности металлорукавов, существует еще ряд важных параметров, которые нужно учитывать при выборе гофротрубы:

Внутренний диаметр металлической гофры – в зависимости от профиля может кардинально отличаться от внешнего

Внутренний размер делится на 12 категорий – от 5,1 до 78 мм Важно принять во внимание, что максимально допустимая заполняемость металлорукава кабелем составляет 70% от внутреннего диаметра. Если сечение оболочки провода известно, то умножайте эту цифру на 1,5 или на 2 Наружный диаметр металлической гофры – внешний размер волны витка

Значение находится в пределах от 9,8 до 87,1 мм

Значение находится в пределах от 9,8 до 87,1 мм.

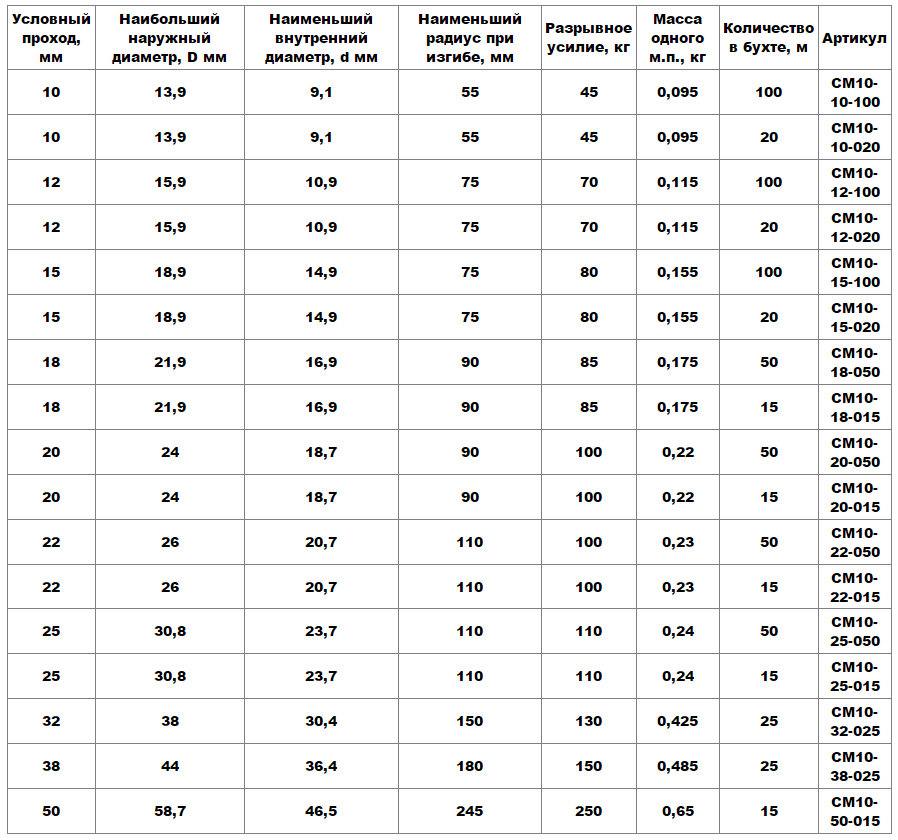

Наименование	Наружный диаметр, мм	Внутренний диаметр, мм
Металлорукав 6	9,8	5,1
Металлорукав 8	11,0	7,7
Металлорукав 10	13,5	9,7
Металлорукав 12	15,6	11,7
Металлорукав 15	19,0	14,7
Металлорукав 18	22,0	18,0
Металлорукав 25	30,3	24,5
Металлорукав 32	38,0	31,5
Металлорукав 38	45,0	37,5
Металлорукав 50	58,0	49,5
Металлорукав 63	87,5	78,0
Металлорукав 80	87,5	78,0

• Условный проход – диаметр профиля витков гофры, который учитывают при выборе вводной и соединительной фурнитуры.
• Класс герметичности – по международной системе выражается «IP», по отечественной – P1, P2, P3. Чем цифра ниже, тем лучше герметичность изделия и выше его цена.
• Климатический класс – паспортная величина, которую стоит учитывать при монтаже рукава. Разновидностей около 50.
• Помехоустойчивость – способность металлорукава противостоять помехам как изнутри, так и внутрь гофры. Рукав типа «гармошка» – лучший вариант по этому параметру. Однако же и витковая металлическая гофрированная труба для электропроводки способна работать, как экран, если ее надежно заземлить.

Основные разновидности

При выборе конструкции необходимо учитывать климатические условия, в которых она будет работать. По этому принципу металлорукав для кабеля может изготавливаться из следующих материалов:

• оцинкованная стальная лента;
• нержавеющая сталь;
• ПВХ-изоляция.

https://youtube.com/watch?v=Lkbe2AWcxOE

Наиболее популярными изделиями как для домашнего использования, так и в производственном масштабе, считаются рукава, для изготовления которых используется оцинкованная сталь. Дело в том, что нержавейка стоит достаточно дорого и ее применяют только в некоторых случаях, например, в местах, где существует вероятность, что электропроводка может подвергаться воздействию агрессивной среды.

Ошибки и правила монтажа кабеля в гофре

не создавайте острых углов при проектировании трасс

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

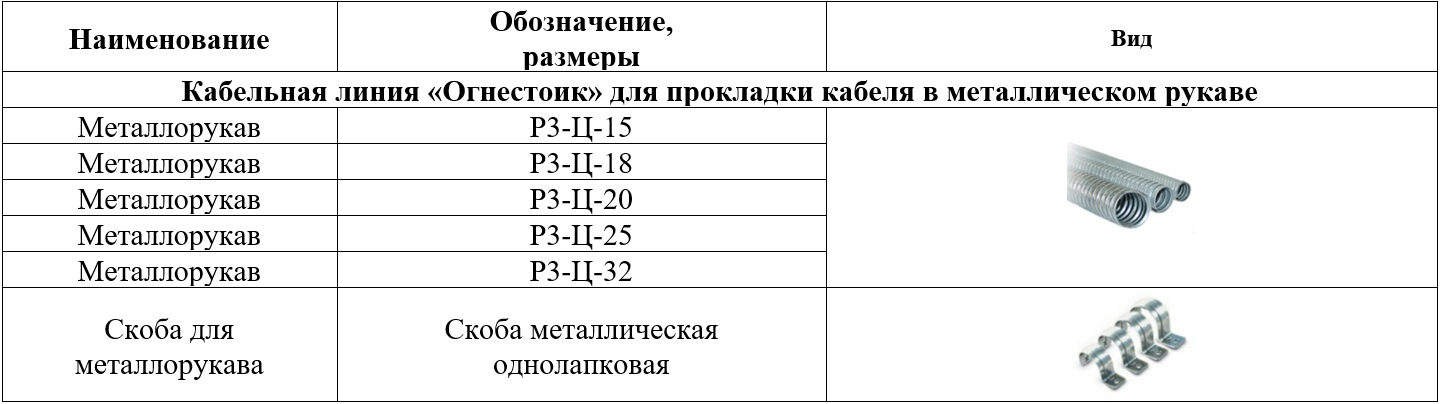

Металлорукав: диаметры

Классификация металлорукавов по размеру является своеобразной за счет использования понятия условного диаметра (DN или ДУ). Для удобства подбора нужного изделия существует несколько условных диаметров с фиксированными значениями. При этом фактический внутренний диаметр металлорукава в некоторых местах может отличаться от значения ДУ. Рассмотрим на конкретных примерах:

• Металлорукав РЗ-Цл-12 имеет условный диаметр 12 мм. При этом фактически его минимальный диаметр может составлять 10.9 мм. Внешний — 15.9.
• Металлорукав РЗ-Цл-25 имеет условный диаметр 25 мм. Фактический минимальный диаметр по его длине может принимать значения 23.7 мм. Внешний — 30.8.
• Металлорукав Р3-Цл-18 имеет условный диаметр 18 мм. Фактический минимальный диаметр в отдельных точках — 16.9 мм. Внешний — 21.9.
