Как и зачем заземлять металлорукава?

Подбор деталей для крепления труб

Монтаж деталей крепления металлорукава происходит поэтапно. При этом необходимо правильно подобрать все крепежные детали. Рекомендуется использовать только качественные материалы. Для установки защитной оболочки понадобится:

• гофрированная труба;
• стальная проволока;
• пластиковые или металлические крепления;
• крепежные скобы;
• дюбель-хомут;
• дюбель-стяжка;
• клипсы для крепления;
• основа для крепления.

Скобы для крепления металлорукава

Скоба для крепления металлорукава изготавливается из стали. Главное ее предназначение — это прикрепление трубы к поверхности стены или потолка. Крепление выполняется с помощью анкерных болтов, саморезов или дюбелей. Сталь, из которой произведена скоба, не подвержена воздействию влаги и коррозии, выдерживает большие перепады температуры. При этом структура материалов не разрушается.

Нужно ли заземлять металлорукав?

В чем жизненная необходимость заземления металлорукава?

Первое, что можно отметить, это именно защита человека от поражения электрическим током при случайном прикосновении к металлическим частям металлорукава с поврежденным электрическим кабелем. Второе – это выравнивание потенциала между подключенным оборудованием, что также защищает человека. Третье – это обеспечение пути с низким электрическим сопротивлением для тока короткого замыкания, для того, чтобы аппарат защиты отключил аварийный участок электроустановки в короткий срок, и авария не переросла, например, в пожар.

Каким документом определена необходимость заземления металлорукава?

О необходимости обеспечения непрерывности электрической цепи или заземления определено в п. 1.7.76 и п. 1.7.77 Правил устройства электроустановок, для защиты человека от поражения электрическим током при косвенном прикосновении. Более подробно описаны требования и методы испытаний к заземлению металлорукава (в том числе с полимерным покрытием) в п 11. ГОСТ Р МЭК 61386.23-2015, а именно переходное сопротивление между металлорукавом и концевым металлическим фитингом должно быть не более 0,05 Ом.

Кем и в какие сроки проверяется качество заземления металлорукава?

Эти измерения и проверки проводятся специалистами электролаборатории, перед вводом в эксплуатацию объекта строительства, реконструкции или ремонта, а также в процессе эксплуатации проводятся периодические испытания согласно утвержденному графику ППР, но не реже чем 1 раз в 3 года, согласно ГОСТ Р 50571.28-2006 «Электроустановки зданий. Часть 7-710.62 Периодичность проведения испытаний электроустановок, находящихся в эксплуатации»

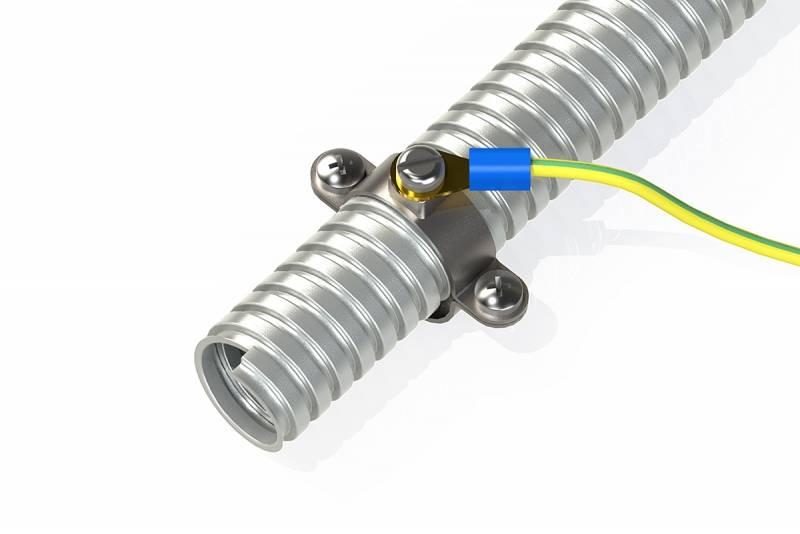

Каким образом обеспечить выполнения требований о заземлении металлорукава?

Существует множество способов заземления металлорукава, которые могут показаться правильными или не совсем, но есть основной критерий всех возможных способов – это обеспечение переходного электрического сопротивления между металлорукавом и концевым металлическим фитингом (или металлическим корпусом без фитинга) в течение всего периода эксплуатации. Одним из более эффективных способов обеспечения непрерывности электрической цепи соединений “металлорукав — корпус”, “металлорукав — металлорукав” и “металлорукав — труба” является применение специальных концевых и соединительных металлических фитингов, таких как РКН, МВН, АТР, МТР, РКВ, МСМ, МСР. Применение таких соединительных устройств обеспечивает необходимое переходное электрическое сопротивление (качество заземления), фиксирует металлорукав в месте соединения и не дает ему распуститься, также обеспечивает необходимый уровень защиты от пыли и влаги в месте соединения, а главное это просто, доступно и эстетично.

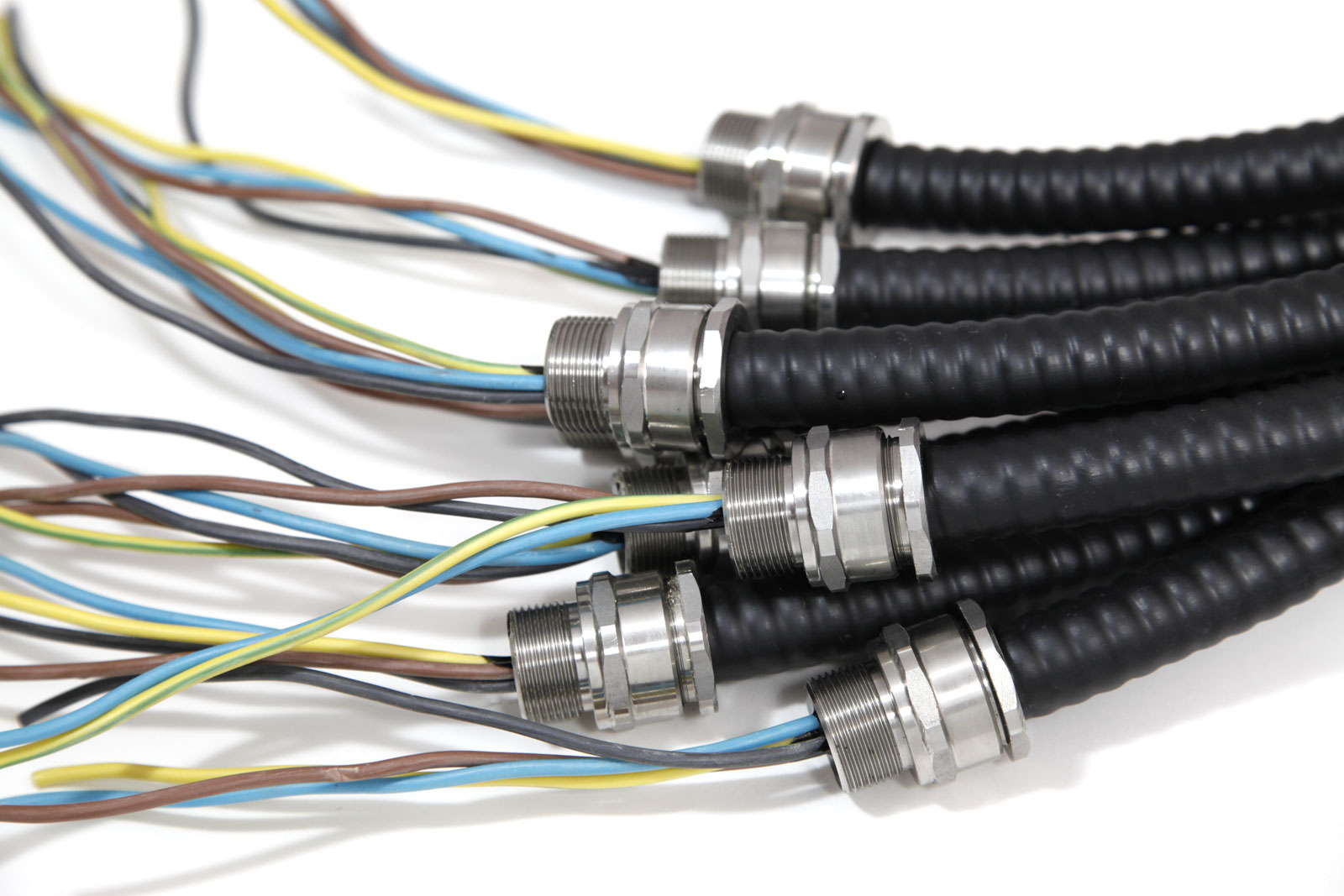

Необходимо ли заземлять металлорукав в ПВХ оболочке, он же изолированный?

На этот вопрос отвечаем утвердительно – ДА, необходимо.

Требования к необходимости заземления металлорукава в полимерном покрытии такие же как для металлорукава без покрытия в соответствии с ГОСТ Р МЭК 61386.1-2014, а именно:

“ п. 11.1.2 Трубные системы из металла или композиционных материалов должны быть сконструированы так, чтобы доступные металлические части могли быть присоединены к заземлителю.”

“п. 11.1.3 Доступные для прикосновения проводящие части металлической или композитной трубной системы, на которых возможно появление потенциала в случае повреждения, должны быть надежно заземлены.”

Свойства заземления металлорукава

Основные свойства заземления металлорукава в ПВХ изоляции:

Предотвращение повреждения оборудования: заземление металлорукава обеспечивает надежную защиту электрооборудования от повреждений, связанных с перенапряжениями и короткими замыканиями.
Безопасность персонала: правильное заземление металлорукава предотвращает возможность удара электрическим током и создает безопасные условия работы для персонала.
Электромагнитная совместимость: заземление металлорукава позволяет избежать электромагнитных помех и интерференций, которые могут негативно влиять на работу электрических устройств.
Предотвращение электростатического разряда: заземление металлорукава в ПВХ изоляции устраняет возможность возникновения опасных электростатических разрядов, что особенно важно во взрывоопасных зонах.
Соответствие требованиям нормативных документов: заземление металлорукава в ПВХ изоляции является обязательным условием соблюдения электротехнических норм и правил.

Важно отметить, что правильное заземление металлорукава требует соблюдения определенных правил и норм. Недостаточное заземление или его отсутствие может привести к серьезным последствиям, таким как возгорание или поражение электрическим током

Поэтому, при установке и эксплуатации металлорукава, необходимо обращать внимание на его заземление и следовать установленным правилам

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.

Как сделать освещение периметра забора своими руками

Чтобы сделать освещение забора своими руками, действуйте по следующей схеме.

Этап 1. Разметка и выкапывание траншеи

От распределительного щитка до изгороди, возле забора и на его столбах сделайте разметку. Выкопайте траншеи (ширина — 20–30 см) указанной выше глубины

При наличии в земле иных кабелей соблюдайте осторожность

Удалите все посторонние предметы (корни деревьев, палки, ветки, камни, стела и пр.) из траншей, засыпьте в них чистый песок (толщина слоя — 10 см) и слегка утрамбуйте поверхность.

Обратите внимание! Дно траншее должно быть сравнительно ровным, без резких перепадов! При их наличии кабели могут повредиться в процессе усадки грунта

Этап 2. Устройство электропроводки для наружного освещения. Укладка кабелей в траншеи

Поместите кабель в гофрокороб и приступайте к укладке.

Обратите внимание! Кабель должен лежать волнами. Ни в коем случае не допускайте натяжения. Изображение № 8: правильная укладка кабеля в траншею

Изображение № 8: правильная укладка кабеля в траншею

После нарезки и укладки всех кабелей приступайте к засыпке траншей. При работе в каждой из них действуйте так:

1. Обязательно осмотрите кабель и проверьте его на отсутствие повреждений при помощи тестера.
2. Если все в порядке, засыпьте траншею просеянным песком (толщина слоя — 10 см).
3. Слегка утрамбуйте поверхность (можно просто ногами).
4. Засыпьте траншею 20-сантиметровым слоем выкопанной при ее рытье земли.
5. Уложите специальную сигнальную ленту или полиэтиленовую пленку. Так вы избежите проблем из-за повреждения кабеля при выполнении земляных работ на участке.

   Фотография № 10: сигнальная лента

6. Полностью засыпьте траншею. Землю можно не утрамбовывать — грунт осядет самостоятельно.

Этап 3. Подключение уличного освещения к проложенной инженерной сети

Установите фонари. При подключении каждого светильника:

• зачистите концы кабелей;
• скрутите фазные провода с центральными контактами фонаря;
• заизолируйте соединения при помощи изоленты;
• удостоверьтесь в герметичности изоляции;
• проверьте сопротивление нуль-фазы и заземление при помощи тестера.

После завершения этих работ проложенный кабель можно подсоединять к выключателям и основной электросети загородного дома.

Этап 4. Установка автоматической системы управления наружным освещением

Установка автоматической системы управления освещением забора предполагает монтаж замыкающего и размыкающего цепь фотоэлемента. После его подключения и настройки светотехника начнет работать в автоматическом режиме.

Схемы заземления частных домов своими руками: 380 В и 220 В

Производители и цены: есть ли разница?

Здесь надо сразу же понять, что основная составляющая себестоимости – количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования – количество и качество меди.

Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.

Не покупайте самый дешевый ноунейм!

Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.

Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.

Какие именно риски прилагаются к низкому ценнику?

Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика – возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.

Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов – фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.

Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.

Как обыкновенный человек может попасть под действие тока в собственном жилище, на производстве и в любом другом месте: краткое пояснение физических процессов

Правила безопасности учитывают несколько вариантов развития подобных событий и предлагают технические решения для спасения от них

Это важно хорошо понимать

Какие опасности скрыты в схеме существующей бытовой сети

Современные квартиры буквально напичканы электрическими помощниками, облегчающими наш быт. Их производители стремятся максимально обезопасить пользователей, но от них не все зависит.

Любая техника имеет ограниченный ресурс, а качество ее изготовления, складского хранения и эксплуатации не всегда соответствует техническим нормативам. Поломки возникают случайно в самых неожиданных местах.

Например, через сгоревший ТЭН с нарушенной изоляцией фаза элементарно распространяется через окружающую его водную среду в стиральной или посудомоечной машине.

Подобное повреждение диэлектрического слоя происходит довольно часто. При включении электрического прибора с нарушенной изоляцией высокий потенциал фазы переходит на токопроводящий корпус.

Стоит человеку до него дотронуться, как он попадает под напряжение, а через его тело начинает протекать опасный ток.

Его величина по закону Ома ограничивается только общим сопротивлением участка цепи, которое носит случайный характер. Сила протекающего тока может иметь значения от десятых долей ампера и значительно больше. Исход получения электротравмы предсказуем.

Если же корпус бытового прибора надежно заземлен, то картина протекания тока через человека резко меняется.

Сопротивление заземляющего контура строго регламентируется и поддерживается на безопасном пределе. За счет этого потенциал фазы стекает с корпуса. Когда к нему дотронется человек, то создаваемая нагрузка через его тело своей силой не сможет причинить большого вреда организму.

А чтобы его еще уменьшить в схему вводятся:

• автоматические выключатели, реагирующие даже на перегруз, а не только короткие замыкания;
• дифференциальные автоматы и УЗО, срабатывающие от утечек.

Однако в этом вопросе тоже не все так просто, ибо даже правильно настроенный автомат может банально не сработать из-за того, что при его выборе Таких случаев встречается много: проводка выгорает (возможно и здание), а защита не отрабатывает.

По этой причине включение УЗО в схему обязательно: оно отработает от возникшей утечки.

Как можно получить удар током от случайных источников напряжения

Жилые и производственные помещения содержат в своей конструкции не только закрытое изоляцией электрическое оборудование, но и массу технических систем (водопроводы, газопроводы, антенны, воздуховоды, арматура стен, рельсы и шахты лифтов…) выполненных из стальных или иных токопроводящих материалов.

В силу различных обстоятельств на них может быть подано напряжение (удар молнии, пробой изоляции бытовой сети, ошибки электриков или домашних мастеров…).

Когда человек прикоснётся к такому предмету, то через него может потечь опасный разряд.

Его величина не предсказуема, зависит от многих случайных факторов, но она весьма опасна для жизни.

Поэтому все токопроводящие магистрали, даже не относящиеся к электрической схеме, подключаются к контуру заземления здания. Такое их соединение называется ОСУП — основная система уравнивания потенциалов. Она призвана надежно отводить случайно появляющийся опасный потенциал из зоны обитания людей.

В многоэтажных зданиях современного панельного или монолитного строительства подобные технические системы, например, трубопроводы различного назначения имеют большую протяженность, достигая нескольких сотен метров.

Если через них станет проходить ток большого разряда, то на такой длине, имеющей увеличенное сопротивление, возникает падение напряжения. Оно тоже опасно для людей, поэтому подлежит снижению.

С этой целью во всех квартирах все токопроводящие части, не относящиеся к электрической схеме (трубы, краны, батареи, даже акрилловые ванны, собирающие статическое электричество), тоже подлежат подключению к контуру заземляющего устройства здания.

Такое соединение называется ДСУП или дополнительная система уравнивания потенциалов.

Здесь тоже важно использовать защиты типа УЗО или дифавтоматы. Все эти процессы важно представлять для того, чтобы не совершать грубых ошибок и не нарушать действующие правила безопасности.

Все эти процессы важно представлять для того, чтобы не совершать грубых ошибок и не нарушать действующие правила безопасности.

А как работает заземляющая конструкция в этих ситуациях я рассказываю дальше.

Виды систем искусственного заземления

Разновидности заземления
S	Раздельное применение проводов
C	Объединение функций нулевого и функционального защитного провода
I	Изоляция
N	Подключение проводника к нейтрали
N	Заземление

Существуют следующие искусственные виды заземления:

• IT;
• TT;
• TNC-S;
• TN-C;
• TN-S.

Системы с глухозаземленной нейтралью системы заземления TN

Они предполагают наличие глухо заземленной нейтрали и подключение к ней всех элементов сети, которые проводят энергию. Подсоединение осуществляют с применением нулевых проводников.

Корпуса и щиты оборудования, электрические шкафы подключают к PEN проводнику. Это обеспечивает короткое замыкание при пробитии корпуса. В итоге защитные автоматы обесточивают электросеть, которая идет на проблемный участок. Тем самым предупреждается поражение током людей.

TT

Система обеспечивает высокий уровень безопасности и подходит для электрических станций с минимальным техническим состоянием. К примеру, там, где есть оголенные провода, в электрических установках на закрепленных опорах либо открытом воздухе.

Монтируется система по схеме 4 проводников:

• ноль совмещает функции защитного и рабочего проводников;
• 3 фазы, которые подают напряжение и смещаются между собой под углом 120 градусов.

Система выделяется защитой от короткого замыкания, высокой стойкостью к деформации провода и возможностью эксплуатации на электрических установках высокого напряжения.

К минусам относится невозможность отслеживать фазы короткого замыкания и сложная организация защиты от молний.

TN-S

Она оснащена двумя нулевыми проводами – один выступает как защита, другой как нейтральный проводник, который подключен к глухо заземленной нейтрали. Это самая эффективная и безопасная система. Принцип работы заключается в применении только ноля и одну фазу для подачи рабочего напряжения. Разводку выполняют 3-жильным проводом, одну жилу используют как ноль и подсоединяют к вводному проводу.

TN-C

В PEN проводник объединены нулевой и защитный проводники на протяжении всей системы. Плюсом такой системы считается легкий монтаж. Не нужно особых денежных затрат и усилий, установленных воздушных и кабельных линий. Но есть и минусы. Может появиться линейное напряжение на корпусе электроустановки при обрыве цепи. Есть большой риск получения удара током и потери заземления при повреждении токопроводящего устройства. Система может защитить лишь от короткого замыкания.

TN-C-S

Это комбинированная система, в которой проводники PE и N на выходе от источника питания соединение в едином проводнике. На входе в объект присоединяют защитный PE проводник. В своде ПУЭ прописано, что для частного дома рекомендуется в качестве основной именно эта система. Она надежнее и проще в организации.

Системы с изолированной нейтралью

3-фазная система используется в процессе передачи и распределения тока на потребителей. Это позволяет организовать равномерное симметричное распределение нагрузки. Система формирует режим, который предполагает применение генераторов и трансформаторной будки. У их нейтрали нет заземляющей защиты.

Изолированная нейтраль используется при соединении вторичных обмоток трансформаторов при отсутствии питания при авариях и по схеме треугольника. Это замещающая сеть. Изолированная нейтраль помогает пробивать изоляционное покрытие при замыкании и образованию замыкания на других фазах.

IT

Система отвечает за заземление через высокий уровень сопротивления. Она имеет нейтраль. Наружные элементы из материалов, которые проводят ток, заземляются. Преимуществами считаются маленькие показатели утечки тока при однофазном коротком замыкании. Установка с такой системой способна работать долго даже при авариях. Между потенциалами нет разности.

Однако защита не сработает при замыкании на землю. Повышается риск поражения током при контакте со второй фазой установки.

Организация молниеотводов

При организации ввода электричества в здание по системе с глухозаземлённой нейтралью – TN-S, проводник в кабеле физически связан с землёй. Если рядом отсутствуют более высокие сооружения, то во время грозы в проводку может попасть молния. Выходом здесь будет организация молниеотвода:

• В случае с забором из металла заземление уже и так выполнено, поэтому дополнительных работ не требуется.
• Если для прокладки кабеля применялась полоса из стали, она заземляется.

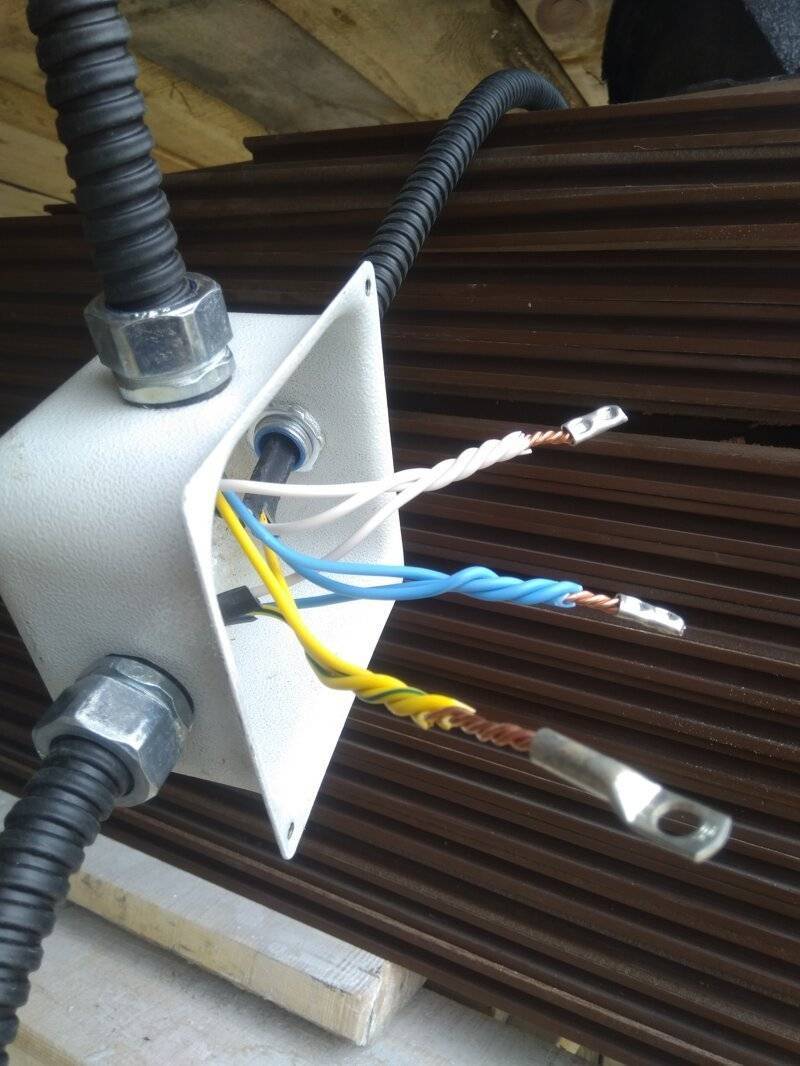

• Монтируя кабель с использованием металлического короба или рукава требуется заземлить сам кожух.
• При монтаже кабеля по каменному или деревянному ограждению молниеотвод устраивают в непосредственной близости от забора.
• У бронированной линии заземляется проводящая внешняя оболочка.
