Схемы разводки санузла
Для составления плана разводки труб водоснабжения в ванной и туалете необходимо выполнить следующее:
- Определяются габариты ванной комнаты и туалета.
- Указываются места расположения трубопроводов подключения к наружным или общедомовым коммуникациям, места расположения сантехнический приборов в помещении.
- Указываются точки расположения запорной арматуры.
- Определяются точки подключения счетчиков холодного и горячего водоснабжения.
- Определяется количество и места расположения фитингов.
- Указывается место установки фильтров для воды.
Монтаж отопления в ванной составляется отдельно. Это обычно устройство полотенцесушителя и иногда подключение радиатора отопления. В последнее время предпочтение часто отдается теплым полам в ванной комнате и туалете.

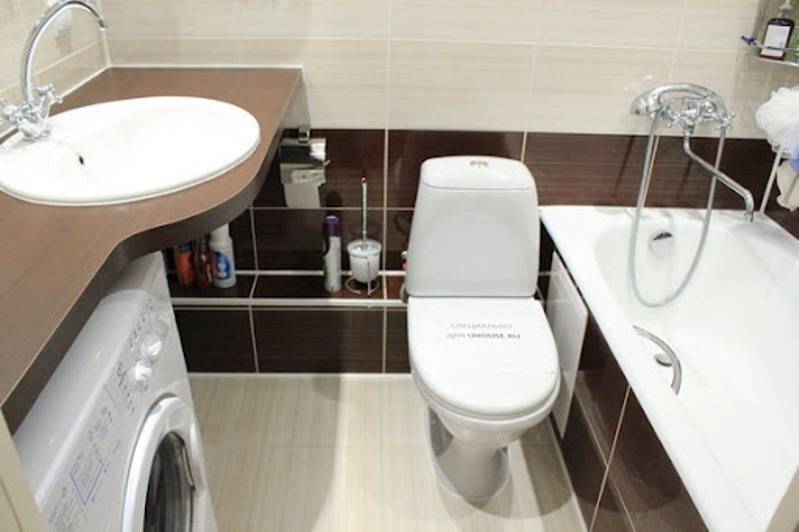

Объединенный санузел
В частном доме часто обустраивается ванна и унитаз в одном помещении. В проект закладывается размещение не только ванной или душевой кабины. Размещают также стиральную машину и электрический водонагреватель.
При таком количестве приборов рекомендуется использовать коллекторное подключение. Так как одновременное включение нескольких потребителей к водопроводу может снизить напор воды.
Ванная
Если помещение не большое , то в ванной комнате можно установить только ванну или душевую кабину и умывальник.
При таком расположении сантехнических приборов, рекомендуется использовать последовательный способ разводки труб.

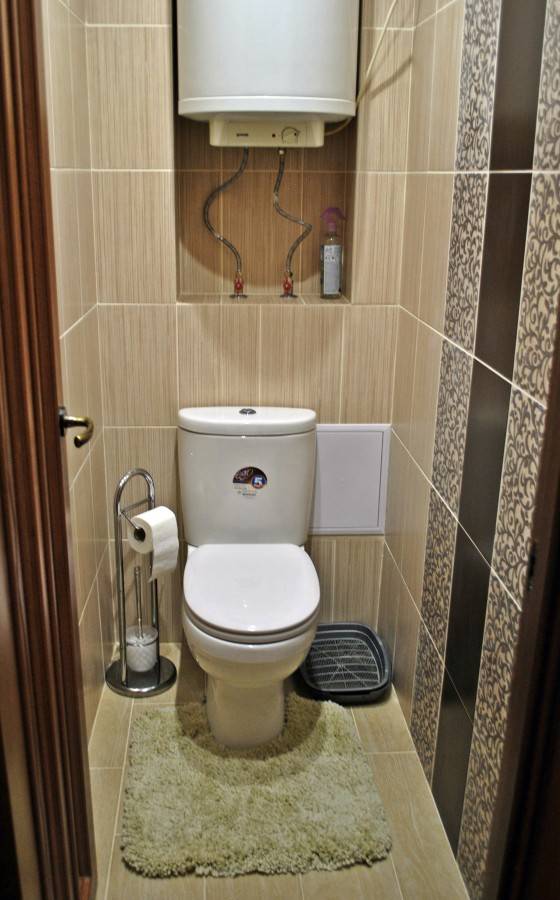

Туалет
Туалет в квартирах часто расположен в отдельной комнате. Поэтому его подключают непосредственно к водопроводу. Чтобы использовать с пользой пространство туалетной комнаты, водонагреватель монтируется в туалете.
Также удобно выполнить подключение приборов учета воды.
Хорошим вариантом для обустройства туалетной комнаты является установка инсталляции.
Канализация
Установка арматуры унитаза и прочих отводящих коммуникаций также выполняется по определенной схеме. Сначала необходимо заменить стояк. Для этого снимают старый унитаз. Старый стояк надрезают 2 раза в середине. Для этого используют болгарку. Чугун разрезать будет сложно, но это все равно потребуется сделать.
В надрезы нужно вставить клинья из металла. По ним поочередно постукивают. Нужно загнать клинья в надрез на глубину до надлома стояка. Сильно бить нельзя. Верхнюю часть трубы следует зафиксировать. Низ расшатывают (желательно вдвоем с помощником) до ослабления стояка в муфте. Старый стояк демонтируют. Такую же процедуру выполняют с верхней частью, крестовину.
Новый стояк собирают из ПВХ-труб, которые обладают шумопоглощающими качествами. Их крепят к стене хомутами с резиновыми прокладками. Зазор между перекрытием и стояком заполняют не пеной, а поглощающим вибрации материалом.
Установка сантехники
Если четко следовать всем перечисленным инструкциям с фото и видео, ремонт туалета своими руками непременно получится ничуть не хуже, чем у профессионалов своего дела. Но облицовка санузла – это еще не конец. Последним этапом станет установка и подключение сантехнического оборудования. А для него тоже потребуется немало времени и сил.
Пошаговый алгоритм работы следующий:
- Установка нового унитаза производится на заранее обозначенное место. Чтобы предупредить скольжение сантехнической керамики по кафельной плитке, рекомендовано устанавливать унитаз на подкладку из резины.
- Далее помечаются, а затем и просверливаются отверстия под фиксирующие крепления.
- Унитаз устанавливается, закрепляется и только после подключается к сливной трубе посредством гофры.
- В последнюю очередь подсоединяется сливной бачок. Стандартно в комплекте с оборудованием идут все необходимые крепления, потому докупать что-либо отдельно не понадобится.
- Наконец, унитаз подключается к водопроводной системе.
Если в санузле, помимо унитаза, запланирована установка рукомойника, и уже заранее подведены горячая и холодная вода, тогда с процессом установки не должно возникнуть никаких проблем:
- Раковина крепится к стене анкерными болтами. Рекомендовано задействовать вспомогательный кронштейн. Он добавит оборудованию необходимой устойчивости.
- Подключение к канализации проводится через сифон. В последнюю очередь устанавливается смеситель.
После окончания всех работ по установке сантехнического оборудования важно еще раз проконтролировать качество выполненных соединений, удостовериться, что нигде не образуется протечек. Можно заниматься установкой потолочных светильников и, наконец, полноценно использовать санузел
На этом капитальный ремонт туалета без привлечения сторонних профессионалов успешно завершается
Можно заниматься установкой потолочных светильников и, наконец, полноценно использовать санузел. На этом капитальный ремонт туалета без привлечения сторонних профессионалов успешно завершается.
Технические нюансы
Здесь следует исходить из уже указанного: «лохань» пола должна держать двойной разлив, а в воздухе присутствует удвоенное количество водяного пара и примесей. Поэтому придется совмещать самое надежное из применяемого в отдельных ванной и туалете. Коснемся лишь моментов, отличающихся от ремонта раздельного санузла.
Пол
Стяжку пола лучше делать наливной комбинированной: грубый вязкий наливной пол на цементной основе и по нему – жидкий пластиковый утепляющий. Цементно-песчаная стяжка для ванной окажется слишком толстой.
Удешевить (но и усложнить) работу можно, подняв порог двери рядом уложенных плашмя кирпичей. Чтобы не спотыкаться, наружу можно вывести небольшой (25 см в ширину хватит) пандус, но это означает, кроме переделки двери с косяком, и работы по полу в коридоре или прихожей. Но в случае, когда ремонт санузла проводится в порядке общего ремонта, это оптимальный вариант: работы добавляется немного, а пол в санузле можно делать как угодно.
Коммуникации
И линейный, и радиальный функциональный дизайн дают возможность пустить гидравлические коммуникации пучком под стеной, прикрыв откосом, как в отдельной ванной. Что же касается электрики, то здесь никакие послабления, как в отдельном туалете, недопустимы: выключатель и розетки только снаружи; светильники и вентилятор – влагозащищенные.
Стены и потолок
Здесь также следует отказаться от подходящего для отдельного туалета влагостойкого гипсокартона (не настолько он влагостойкий; гипс есть гипс) и рассматривать лишь варианты облицовки плиткой и отделки потолка цельными досками ламината без обрешетки. Утепление – стекломагнезитовыми плитами, также без обрешетки; они достаточно прочны для укладки на клей.
Сантехшкаф
Совмещенный шкаф в санузле
Для него также скорее всего места не найдется, и придется лишь прикрыть нишу стояка съемным щитом из пластиковой вагонки. Поэтому при проектировании разводки труб старайтесь как можно большее упрятать в нишу.
Как-то вывернуться можно, но далеко не всегда, с помощью линейно-зонального дизайна: оставив на месте унитаз (возможно, подвесной) шкаф протягиваем до умывальника, совмещая технический с туалетным, см. рисунок.
Вывод
За самостоятельный ремонт совмещенного санузла следует приниматься, хорошенько все продумав, обладая твердыми профессиональными навыками и рабочей смекалкой
Особое внимание нужно уделить эргономике и разводке коммуникаций. Выбор сантехнических приборов нужно производить прежде всего по их функциональности: эстетическим изыскам в совмещенном санузле разгуляться негде
Опрессовка водопроводной системы
Это обязательное мероприятия, его можно поручить специалистам, но достаточно просто выполнить и самому. Оборудование для этого – опрессовщик приводной или ручной – можно приобрести на строительном рынке, а можно просто взять на несколько дней в арену.
Испытание системы давлением производится в следующем порядке:
- Ознакомиться с исходными данными для труб по максимально допустимому давлению. Этот показатель указывается в сертификате качества, и превышать его нельзя.
- Изучить инструкцию агрегата и действовать в соответствии с ее рекомендациями.
- Заполнить систему водой и подключить прибор.
- Довести давление в системе до 4,8 атмосфер (рабочее давление), проверить на наличие протечек, при необходимости – устранить дефекты.
- Продолжить нагнетание жидкости до давления 7,2 атм (5,8 х 1,5), повторить контрольную операцию.
- Для полной уверенности поднять давление в системе до 9 атмосфер и в таком положении оставить на сутки.
В идеальном случае по истечении этого времени давление в системе должно остаться неизменным.
Таким же образом произвести проверку остальных контуров.
Считается ли перепланировкой перенос унитаза?
Большинство перепланировок выполняются для улучшения комфортабельности помещения и повышения удобства. В типовых квартирах, например, могут быть неудобно оборудованы кухни, туалеты. Их небольшая площадь ограничивает функциональность помещения и не позволяет установить в нем дополнительное оборудование.
В санузлах (ванных комнатах и туалетах) перенос сантехники в свободное пространство часто осуществляется для того, чтобы установить другие устройства. Часто перепланировка производится для переноса туалета. Многие владельцы задают этот вопрос во время согласования: «Считается ли перенос унитаза перепланировкой?»
Согласно жилищному законодательству, перемещение, организация и замена инженерного оборудования попадают под понятие перепланировки. Переустройство санузла может быть частью перепланировки и должно согласовываться.
Однако обращаем ваше внимание на следующее: замена унитаза на аналогичный новый на месте прежнего без нарушения устройства пола не требует согласования, но перенос унитаза со снятием напольного покрытия требует согласования; также установка унитаза является перепланировкой, поскольку это устройство не отмечено предварительно в технических планах БТИ. Касательно полов, при таких работах может потребоваться гидроизоляции — это скрытые работы, на которые обязательно нужен акт. Касательно полов, при таких работах может потребоваться гидроизоляции — это скрытые работы, на которые обязательно нужен акт
Касательно полов, при таких работах может потребоваться гидроизоляции — это скрытые работы, на которые обязательно нужен акт.
Перепланировка с переносом туалета требует разработки проекта.
Перенос унитаза должен осуществляться в соответствии с определенными правилами:
- нужно учитывать уклон трубы и, при необходимости, установить подиум для унитаза или просто поднять его над уровнем пола и т.д.;
- унитаз может быть смещен от стояка на расстояние не более 1,5 м;
- не рекомендуется устанавливать трубы под прямым углом во избежание засоров.
Согласие на перенос самого унитаза требуется только в том случае, если при подведении труб к стояку необходимо демонтировать пол. Снятый пол в зоне туалета потребует гидроизоляции.
Процесс согласования перепланировки с переустройством туалета такой же, как и при других перепланировках. Он включает в себя сбор документов (технические документы, документы на жилье, доверенность или паспорт, разрешения и т.д.), разработку проекта в проектном бюро, подачу всех документов через МФЦ в жилищную инспекцию, получение разрешения и сам ремонт, сдачу законченного ремонта (перепланировки и реконструкции) и получение новых документов БТИ с актом завершенной перепланировки.
Проект перепланировки с переносом туалета:
В итоге мы пришли к следующему выводу:
- если при переносе, замене или установке унитаза будет производиться полный или частичный демонтаж пола и дальнейшая его гидроизоляция, то необходимо составить акт скрытых работ по гидроизоляции – эта процедура уже подразумевает перепланировку;
- установка нового унитаза на месте старого без нарушения пола не является перепланировкой, согласие не требуется;
- установка унитаза там, где он изначально не указан на планах БТИ – это перепланировка и требуется разрешение;
- перенос туалета с одного места на другое – это перепланировка, требующая согласования;
- при перемещении, установке или замене унитаза и другого сантехнического оборудования необходимо соблюдать все действующие стандарты, нормы и правила.
Стоимость ↑
В том случае, если у вас нет времени самому производить все вышеописанные работы или вам совсем не хочется марать свои руки в таком хлопотном деле, как замена труб в доме, вы можете воспользоваться услугами специальных служб.
По одному только звонку к вам быстро направят своих специалистов, и они в кратчайшие сроки смогут заменить всю водопроводную или канализационную систему на новую.
Стоимость всех видов работ, которые обычно проводят профессионалы сантехники, зависит от:
- стоимости и типа используемых материалов;
- использование соответствующих инструментов и оборудования;
- специфики индивидуальных квартирных характеристик, которые, так или иначе, могут быть помехой в процессе проведения работ по замене труб (например, проходящая по близости электропроводка);
- количества водопроводных точек, к которым подводятся трубопроводные коммуникации (к примеру, смеситель с подводкой к нему горячей и холодной воды, считается за одну точку);
- размеров труб, их креплений и соединительных частей.
При замене в ванной или туалете стояков и труб из разных материалов на сегодня в среднем существуют такие расценки:
| Вид работ | Цена, руб. |
| Замена одной водоточки трубопровода из чугуна на трубы из полипропилена с демонтажем старых труб | 3000 |
| Замена одной водоточки трубопровода из чугуна на трубы из металлопластика с демонтажем старых труб | 2000 |
| Замена одной водоточки трубопровода из чугуна на трубы из сшитого полиэтилена фирмы-производителя Rehau с демонтажем старых труб | 3500 |
| Замена одной водоточки трубопровода из чугуна на трубы из меди с демонтажем старых труб | 4000 |
В зависимости от размеров соотношений диаметров демонтируемых и устанавливаемых труб, которые еще нужно правильно соединить, расценки идут следующие:
| Вид работ | Цена, руб.за м.п. |
| Замена одного погонного метра водопроводной трубы диаметром в соотношении 1/2 (демонтаж/монтаж) | 150/200 |
| Замена одного погонного метра водопроводной трубы диаметром в соотношении 3/4 (демонтаж/монтаж) | 150/300 |
| Замена одного погонного метра водопроводной трубы диаметром в соотношении 1 (демонтаж/монтаж) | 200/650 |
| Замена одного погонного метра водопроводной трубы диаметром в соотношении 2 (демонтаж/монтаж) | 500/1150 |
Демонтаж и установка труб:
| Вид работ | Цена, руб.за м.п. |
| Установка одного погонного метра фановой трубы (лежак) диаметров 50 мм | 400 |
| Демонтаж одного погонного метра фановой трубы (лежак) диаметров 50 мм | 200 |
| Установка одного погонного метра фановой трубы (лежак) диаметров 100 мм | 500 |
| Демонтаж одного погонного метра фановой трубы (лежак) диаметров 100 мм | 300 |
| Замена одного погонного метра фановой трубы для стояка (демонтаж/монтаж) | 400/850 |
Стоимость отдельных видов работ:
| Вид работ | Цена, руб. |
| Нарезка резьбы труб диаметром 1/2 (после демонтажа/новая труба) | 300 |
| Нарезка резьбы труб диаметром 3/4 (после демонтажа/новая труба) | 400 |
| Нарезка резьбы труб диаметром 1 и более (после демонтажа/новая труба) | 600 |
| Установка тройника на фановую трубу (демонтаж/монтаж) | 1500/2000 |
| Установка отсекающего вентиля на трубу (демонтаж/монтаж) | 300/600 |
Эти основные виды работ и указанные их стоимости позволят вам произвести предварительные расчеты перед тем, как сделать заказ на замену труб в вашей квартире.
Конечно же, монтаж, произведенный руками специалистов, значительно надежнее, чем сделанный своими руками. Потому что профессионал, имеющий богатый опыт работы в подобной сфере, способен заметить все тонкости и моменты в работе, которые могут помешать эффективной эксплуатации трубопровода в дальнейшем, а также устранить их и своевременно исправить ситуацию.
А новичок в этом деле может что-нибудь пропустить, а значит, потому будет исправлять самостоятельно свои ошибки.
В любом случае замена труб в ванной или туалете – это дело достаточно ответственное и хлопотное, а потому и подходить к нему следует со всей серьезностью.
Важно! Для этого достаточно изучить подробнее все инструкции, тщательно запомнить все рекомендации специалистов, проработать и изготовить схему-проект замены трубопровода, а также просчитать его стоимость заранее. Эти и масса других моментов и приготовлений может помочь вам правильно и грамотно произвести замену труб в вашей ванной или туалете. Эти и масса других моментов и приготовлений может помочь вам правильно и грамотно произвести замену труб в вашей ванной или туалете
Эти и масса других моментов и приготовлений может помочь вам правильно и грамотно произвести замену труб в вашей ванной или туалете.
Способы разводки труб
Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.
Последовательная
Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).
Особенности последовательной разводки:
- с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
- подключают точки разбора от общей магистрали посредством сантехнических тройников;
- минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.
Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.
Коллекторная
В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.
Характеристика разводки:
- напор воды одинаковый во всех точках разбора, независимо от расстояния;
- установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
- недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
- повышается количество используемого материала, переходников.
Решение организационных вопросов
Следует предусмотреть схему прокладки труб, сделать необходимые замеры. Нужно составить проект на бумаге, желательно записать все данные, определиться со схемой прокладки водоснабжения.
Для прокладки труб нужно сделать замеры.
Требуется посчитать количество перекрывающих кранов, перемычек, тройников, анкеров-держателей. Затем надо определиться с материалом изделий, способом их монтажа (резьбовой или пайка).
При замене канализации особое внимание уделяют стояку в многоквартирном доме. Здесь Необходимо предупреждать соседей сверху о том, чтобы они в этот период не пользовались унитазом
Какой способ лучше для маленького туалета?
Чтобы соорудить сложную габаритную перегородку в санузле, потребуется много материала и свободной площади, а значит метод не подходит для тесного туалета. Оптимальным решением считаются короба, повторяющие изгибы водопроводных узлов: они не только маскируют трубы, но и служат дополнительными полочками для предметов гигиены. Различные жалюзи также экономят полезное пространство: в отличие от распашных дверей, они занимают меньше места.
Чтобы минимизировать потери площади санузла, можно воспользоваться скрытой установкой труб. Этот вариант подходит для небольших туалетов. Он реализуется на начальном этапе ремонта и только после полной замены коммуникаций на современные. Для скрытого монтажа применяют трубы из меди или пластика: их зашивают прямо в стену или пол. Штробы делаются с помощью перфоратора и болгарки в соответствии с количеством и диаметром труб. Это решение требует немалых денежных затрат и определённых навыков. Не следует забывать и об отверстиях для доступа к счетчикам.
Подготовка всех поверхностей в туалете
Освободив санузел от всего сантехнического оборудования и мебели, ремонт в туалете переходит на следующий этап, который предусматривает очистку от старой отделки стеновых, потолочных и напольных поверхностей.
- Старая краска или обои снимаются вручную при помощи строительного шпателя. Побелку смывают при помощи тряпки и тёплой воды. Кафельная плитка сбивается молотком со стамеской или перфоратором.
- После снятия с поверхности стен старой отделки, проводится их проверка на прочность. Места, где штукатурка начала отходить её полностью удаляют. Прочный слой штукатурки остаётся не тронутым.
- Если в процессе ремонта запланирована замена дверей, то они демонтируются совместно со старой коробкой.
- С потолка демонтируется старый светильник, но лампочку с патроном желательно оставить.
Если ремонт происходит в старом доме, то обязательно нужно выполнить полную замену чугунного канализационного стояка современным пластиковым аналогом. Самыми практичными являются ПВХ трубы соответствующего диаметра.
Поэтапная инструкция монтажа водопровода из полипропиленовых труб в ванной
Прежде чем приступить к работе, следует подготовить детальную схему разводки с точным указанием всех длин прямых участков и мест установки сантехники. Необходимо минимизировать количество пересечений и изгибов, сократить (по возможности) общую длину трубопровода. В соответствии со схемой приобретаются необходимые материалы с некоторым запасом на монтаж.
После того как все подсчеты будут произведены, закуплены материалы и инструменты, выполняется монтаж в такой последовательности (рассмотрим на примере последовательной системы).
- Демонтируются старые трубы.
- Согласно схемы вырезаются отрезки труб из полипропилена с соблюдением расчетных размеров.
- Отрезки труб соединяются в определенном порядке с помощью муфт и тройников, свариваются полифузным способом. Перед пайкой детали обезжиривают, устанавливают в аппарат для сварки и разогревают до температуры 270°С. Трубы разного диаметра соединяются с помощью фитингов-переходников.
- Устанавливается запорная арматура.
- В стенах штробятся каналы или сверлятся отверстия для крепления трубопровода. Для открытого способа монтажа применяют фиксирующие клипсы. Вблизи углов устанавливают дополнительные крепежи.
- После монтажа производится пробная подача воды с целью обнаружения и устранения негерметичности системы.
Вашему вниманию разводка труб в ванной: видео с комментариями специалиста.
Снимаем старые трубы и ставим новые
Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.
Когда все убрали, можно приступать к монтажу.
Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.
Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.
Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.
Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.
Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.
Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.
Гидроизоляция и грунтование стен
Когда подготовительный этап завершён, помещение очищается от строительного мусора, стены покрываются грунтовкой. Для выполнения работ рекомендуется выбирать составы глубокого проникновения с антисептическим действием. Нанесение грунтовки повышает адгезию материалов, предотвращает появление стенового грибка и плесени.
Грунтовка всегда наносится многослойно: стены придётся пройти минимум 2 раза. Здесь нужно учитывать, что каждый последующий слой наносится только после полного высыхания предыдущего.
После грунтования укладывается гидроизоляционный слой, защищающий поверхности основания от влаги. Изолируют обычно пол, но если в помещениях повышенный уровень влажности, не помешает защитить от сырости и стены. Чтобы упростить работу, лучше использовать обмазочную гидроизоляцию, которая наносится на поверхность малярным валиком. Стыки дополнительно закрываются специальной лентой шириной 150–180 мм.
Разводка полипропиленовых труб
Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).
Формула расчета диаметра полипропиленовых
Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.
Считаем фитинги
После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.
Пример разводки полипропиленовых труб в ванной
Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.
Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.
Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.
Компенсатор для горячего водопровода и отопления из полипропиленовых труб
Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).
Способы укладки
Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.
Крепление полипропиленовых труб к стенам
При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.
Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)
Нюансы пайки
Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.
Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.
Как паять полипропиленовые трубы в труднодоступном месте:
Как перейти с железной трубы на полипропилен:
Какие трубы для водопровода лучше
Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:
Полипропиленовые трубы
Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.
Полипропиленовые трубы для разводки водопровода — отличный выбор
Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.
Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:
- правильно сделанное соединение получается монолитным;
- нет заужения диаметров трубопровода в местах пайки;
- высокая ремонтопригодность;
- длительный срок эксплуатации;
- легкость монтажа.
В общем, не зря этот материал в последнее время так популярен.
ПВХ для водопровода
При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.
ПВХ трубы могут гнуться
Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.
В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.
Металлопластиковые
Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).
Металлопластиковые — не лучший выбор
Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.
Материалы и инструменты
Для нормальной работы необходимо заранее подготовиться и купить все расходные материалы. Для замены стояка необходимо следующее:
- . Во-первых, необходимо вырезать старый стояк, во вторых некоторые вещи понадобиться зашлифовать. Поэтому должно быть два диска, отрезной и зачистной. Зачистной диск легко узнать, он по фактуре такой же, как отрезной но толще в 2-3 раза. Вместо этого можно использовать шлифовальную машину.
- Зубило и молоток. Так как стояк чугунный, то его будет легче расколоть, чем пилить полностью. Вместо зубила можно использовать стамеску.
- Гвоздодер. . Возможно, придется разбивать цемент вокруг стояка, поэтому эти инструменты могут пригодиться.
- Уровень. Стояк должен быть вертикален, поэтому необходим строительный уровень. Можно заменить отвесом, чтобы не покупать эту специфичную вещь. . Вертикальный стояк делается диаметром 110 мм, поэтому не ошибитесь в выборе труб.
- Хомуты. Всего три штуки.
- Компенсационный патрубок. Необходим для соединения чугунной и пластиковой трубы.
- Тройник для подключения квартирной канализации.
- Манжеты и герметик для уплотнения соединений.
Естественно, что все работы должны производиться с соблюдением техники безопасности, поэтому используйте перчатки и защитные очки.
Способы переустройства
Перепланировка ванной комнаты и санузла предполагает несколько вариантов:
| Совмещение | Способ подходит для тех помещений, где имеются туалет с ванной небольшой площади, в связи с чем комфортное использование их невозможно. При сносе перегородки освобождается дополнительное пространство, благодаря чему в одном большом помещении удобно располагается туалет и ванна. Следует помнить, что данный вариант не подходит для семей с большим количеством людей (5-6 и более), потому что одновременно занимается все помещение, что исключает продолжительное пользование ванной или уборной. |
| Разделение | Обратный способ перепланировки, когда устанавливается перегородка между ванной и туалетом. Вариант применим к большим семьям, а также при наличии достаточного пространства для комфортного использования санузла и ванной комнаты по отдельности. |
| Расширение | Предполагается увеличение площади помещения за счет смежной нежилой комнаты. Это может быть кладовка или непроходной коридор. |
| Перенос дверного проема | Актуальный вариант для домов советской постройки, где ванные комнаты и санузлы обладают минимальным комфортом. При переносе двери может образоваться полезное пространство для стиральной машины или душевой кабины. |
| Перенес санузла | Законодательством не запрещено переносить туалет в другое место, если это не нарушает прав соседей. В большинстве случаев такая перепланировка характерна для больших квартир, в которых имеется 2 санузла, а также для частного дома. |
Выбор способа перепланировки зависит от личных предпочтений и особенностей квартиры, поэтому в первую очередь рекомендуется взвесить все «за» и «против», а только после этого приниматься за работу.
Предусмотрен ли законодательством штраф за незаконную перепланировку помещения — прочитайте здесь.
Расширение ванной и туалета за счет коридора
