Схемы разводки санузла
Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.
Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

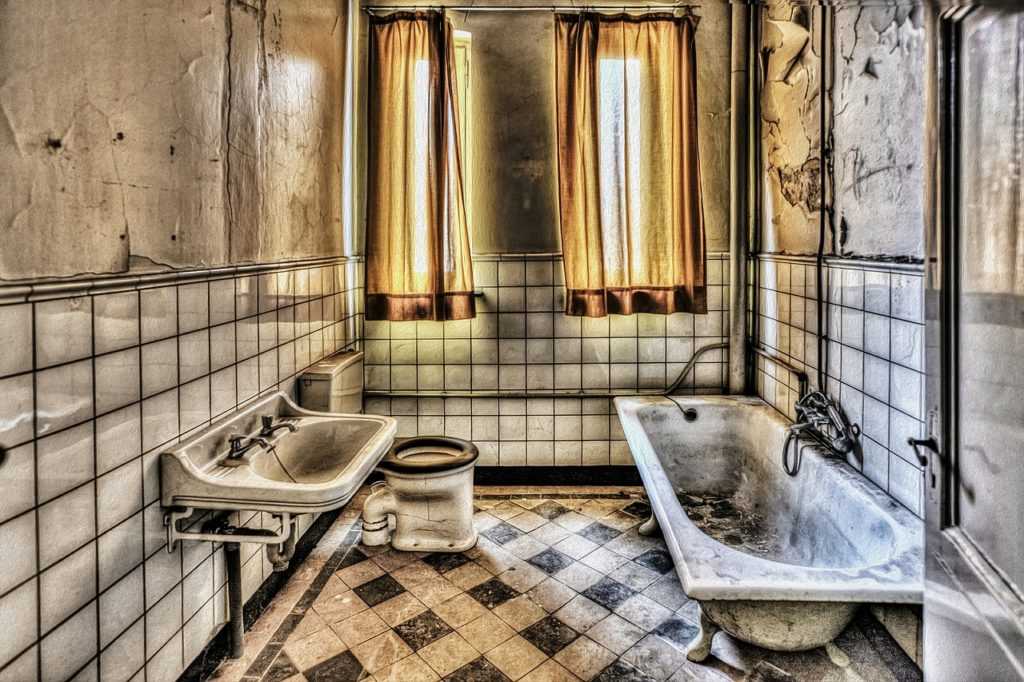

Объединенный санузел
В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.
Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.
Ванная
Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.
Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.
Туалет
В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.
Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.
Преимущества и недостатки совмещенного и раздельного санузла
Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.
Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.
На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.
«Совмещенка» логически оправдана в нескольких случаях:
- при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
- если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
- когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.
Разработка схемы
После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

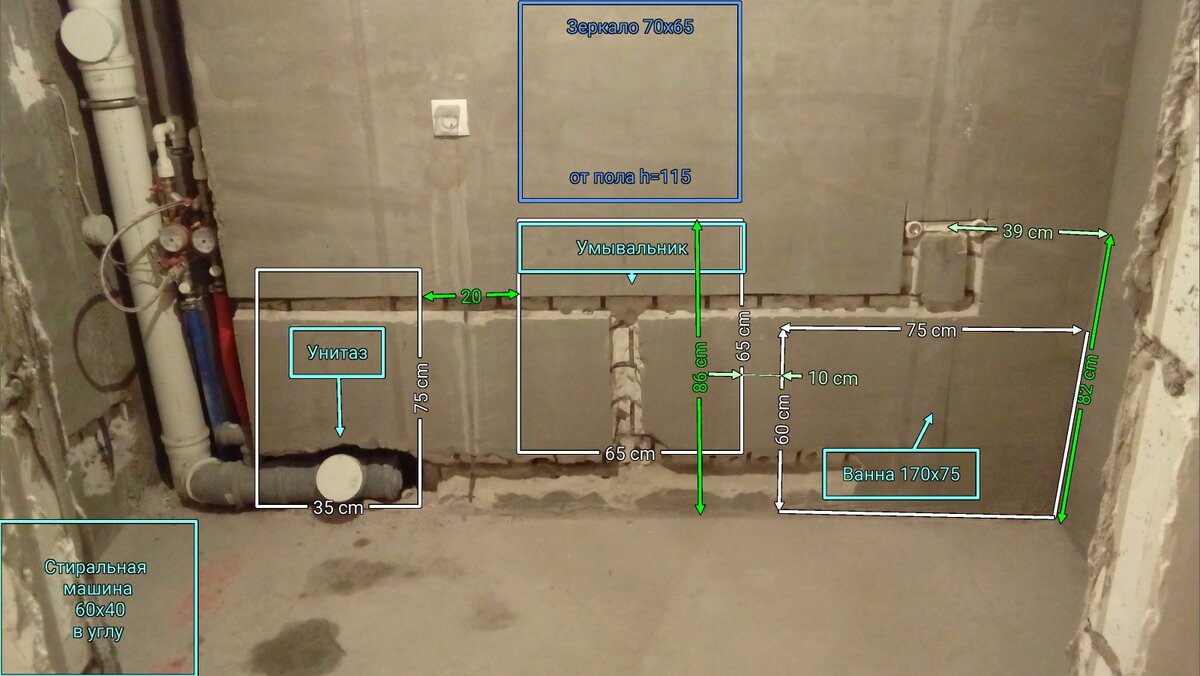

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:
- Для унитаза подводим трубу канализации и холодной воды;
- Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
- Машина-автомат — канализационный сток и холодная вода.
При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).
Составные элементы разводки
Составные элементы разводки

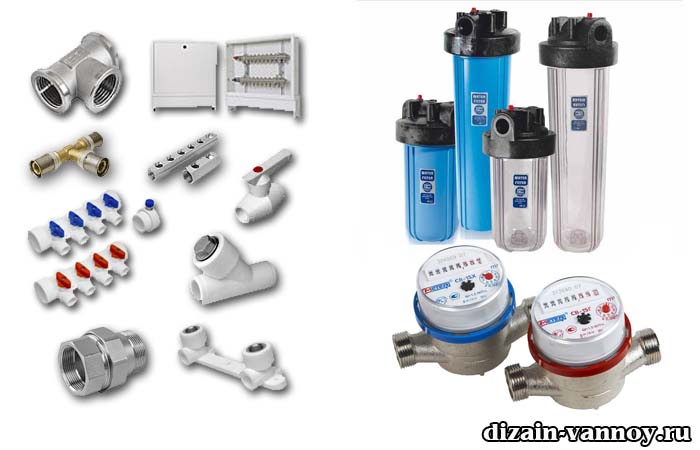

Помимо самих труб, в системе могут присутствовать и другие различные элементы, наличие которых обуславливается размерами помещения и личными предпочтениями. Вместе с стандартным набором, таким как ванная, душевая кабина, унитаз и умывальник, сантехническая разводка в ванной может содержать и такие устройства как:
- водяные счетчики;
- запорные клапана для аварийного перекрытия определённых участков магистрали;
- фильтры для очистки жидкости;
- редукторы, распределители;
- регуляторы давления.
Проводка сантехники в ванной может содержать и множество других агрегатов, обеспечивающих автономность работы всей системы и некоторых потребителей.
Аварийные клапаны
Запорные и предохранительные клапаны
Перед тем как провести сантехнику в ванной, настоятельно рекомендуется обеспечить систему аварийными клапанами, которые устанавливаются на подводящих магистралях перед основными потребителями. Обычно такие запорные клапана ставят на:
- общую магистраль холодной и горячей воды для перекрытия всей системы;
- отдельный клапан на подвод воды к стиральной машинке;
- на сливной бак унитаза;
- на входной и выходной трубе из бойлера.
Такие клапана необходимы для того, чтоб разводка труб в ванной комнате не перекрывалась полностью из-за поломки одного из элементов сантехники, а позволяла беспрепятственно пользоваться остальными.
Установка полотенцесушителя
Это обязательный атрибут санузлов. Обычно для него предусмотрен отдельный отопительный стояк.
Монтаж этих труб наиболее сложен:
- Выход стояка из нижнего перекрытия, а заход вверху;
- Для скрытой проводки нужно будет либо продолбить для монтажа отводов железобетонные плиты, прорезая штробы, либо соорудить гипсокартонную фальш-панель.
Возможен вариант врезки полотенцесушителя в систему ГВС, в этом случае возиться со скрытой разводкой не будет нужно.
Есть также электрические модели, которые работают даже при отключенном отоплении. Монтаж в этом случае производится после укладки плитки, а для подключения нужно только предусмотреть электророзетку.
Разводка полипропиленовых труб

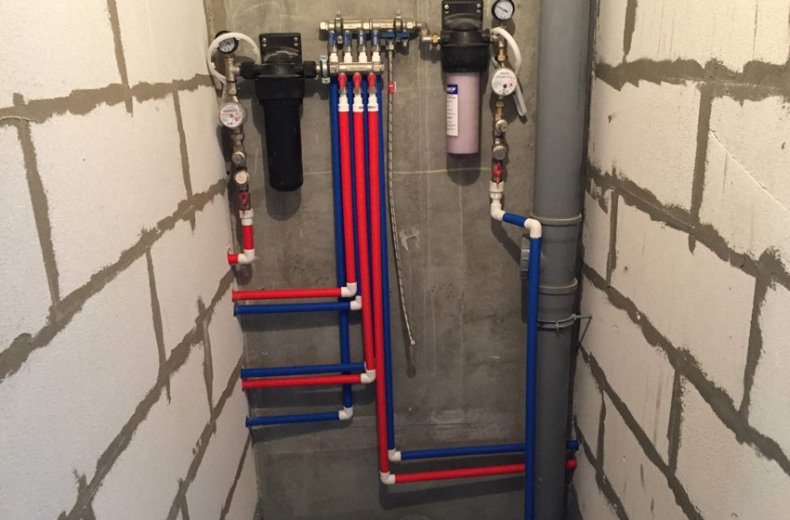

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).
Формула расчета диаметра полипропиленовых
Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.
Считаем фитинги
После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.
Пример разводки полипропиленовых труб в ванной
Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.
Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.
Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.
Компенсатор для горячего водопровода и отопления из полипропиленовых труб
Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).
Способы укладки
Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.
Крепление полипропиленовых труб к стенам
При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.
Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)
Нюансы пайки
Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.
Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.
Как паять полипропиленовые трубы в труднодоступном месте:
Как перейти с железной трубы на полипропилен:
Какие трубы выбрать для канализации
| Тип труб | Особенности |
| Бухтами | Раструбов нет, поэтому соединения выполняются муфтами. Но обрезков и отходов не остается. |
| Кусками | Кусок трубы вставляется в раструб предыдущего, фитинги применяют только когда нужно изменить направление стоков, при объединении горизонтальных линий и т.п. |
Горизонтальные линии монтируют из труб 50 мм, стояки – из 100 мм.
Для стабильной работы системы после каждой ванны, раковины, стиралки и т.п. (кроме унитаза и душевой кабины) нужно установить сифон гирозатвора. В унитазах и душевых кабинах сифоны установлены по умолчанию.
На криволинейных участках используются стандартные фитинги без резьбы. Рекомендуется монтировать узлы из труб фитингов, а не использовать готовые.
Способы разводки труб
Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.
Последовательная
Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).
Особенности последовательной разводки:
- с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
- подключают точки разбора от общей магистрали посредством сантехнических тройников;
- минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.
Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.
Коллекторная
В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.
Характеристика разводки:
- напор воды одинаковый во всех точках разбора, независимо от расстояния;
- установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
- недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
- повышается количество используемого материала, переходников.
Кому доверить выполнение разводки
Выполнение разводки в санузле можно выполнить самостоятельно, для этого необходимы лишь несложные навыки работы и стандартный набор инструментов. Однако многие владельцы домов и квартир предпочитают не вникать в ремонт и привлекать для выполнения такого вида работ специалистов.
Выбирая мастера для выполнения ремонтных работ, не стоит брать первое попавшееся объявление, лучше обратиться в солидную фирму, специализирующуюся на ремонтах. Можно также спросить совета у друзей, которые недавно делали ремонт. Потратив немного времени на поиск хорошего мастера, можно забыть о на много лет вперед.

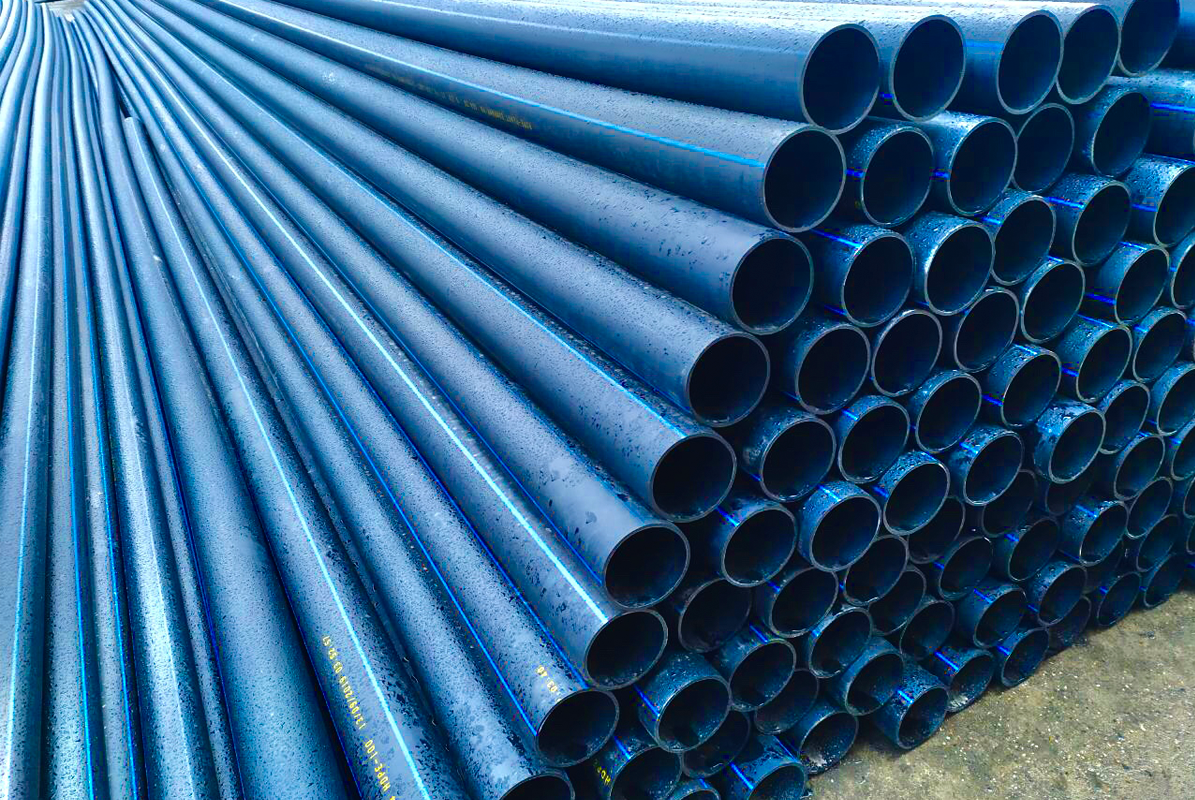

Какие трубы выбрать для разводки водопровода в квартире
Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.
Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.
Медь
К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.
Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.
Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.
Металлопластик
Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.
Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.
Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.
Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.
Пластик
Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:
- полибутилен;
- полиэтилен;
- ПВХ;
- полипропилен.
Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.
Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.
Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений
Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости
ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.
Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.
Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.
В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.
Виды разводки труб
На данный момент при сантехнических работах рекомендуются следующие 3 типа:
- Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
- Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
- С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).
Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.
В квартирах же используют первые две схемы, о них расскажем подробнее.
Сливная арматура
В стандартный комплект входят две гофрированные трубки разных диаметров.
Тонкая гофра одним концом одевается на переливной штуцер, другой стороной — непосредственно к сифону. Давление на этом участке отсутствует, поэтому в тщательной герметизации необходимости нет
Тем не менее, монтажу таких соединений следует уделить повышенное внимание.
Через гофрированную трубку большего диаметра реализуется сброс воды из сифонного устройства в канализационный объем.
Гибкий шланг упрощает монтаж, но для сборки арматуры в трудных местах, предпочтительнее более надежный в эксплуатации жесткий пластиковый патрубок.
Как начать правильно
Схема разводки труб в туалете и ванной не должна составляться на глазок. Все результаты должны быть получены посредством точных измерений. В первую очередь нужно высчитать расход материалов и выбрать модель сантехники
Важно принять во внимание, что при раздельном туалете и ванной, разводка осуществляется в отдельности для каждого помещения, поскольку коммуникации связаны в общую систему и не существуют в обособленном порядке
Рис 1. Схема разводки
На следующем этапе понадобиться сделать пометку труб, которые надо подвести в будущем для каждого устройства. Для новичков в данной ситуации, можно представить следующую схему:
- Ванная, либо душевая кабина.
- Умывальник. Осуществляется подводка холодного и горячего водоснабжения
- Унитаз. Подключение к холодному водоснабжению и общей канализации
- Стиральная машина. Подвод канализационной системы и холодного водоснабжения.
Остается на основании полученных данных и замеров выстроить общую схему разводки труб канализационных и водоснабжения в ванной и туалете.
Выбираем подходящий способ монтажа
После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку разводка сантехнических труб может быть выполнена одним из двух способов — открытым или скрытым.

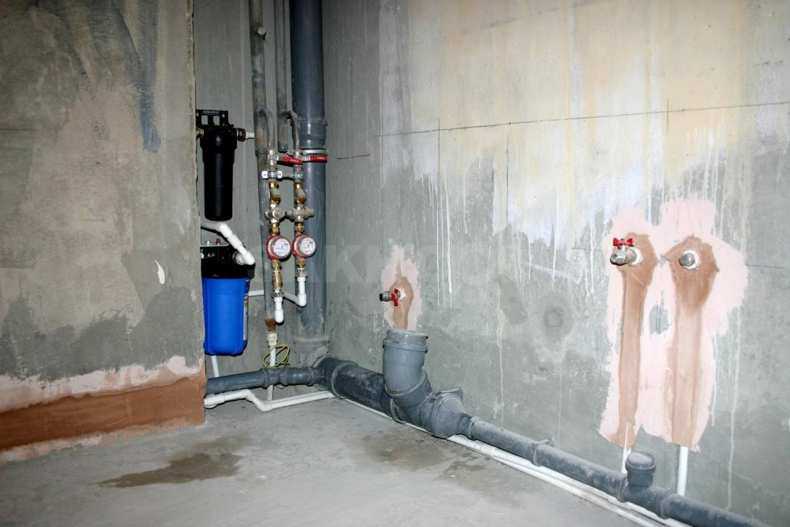

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.
Говорить об эстетичности не приходится — однозначно некрасиво
Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование
Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах
По окончании отделочных работ труб не будет видно вообще
Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.
Последовательная разводка
Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.
Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.
Коллекторная разводка

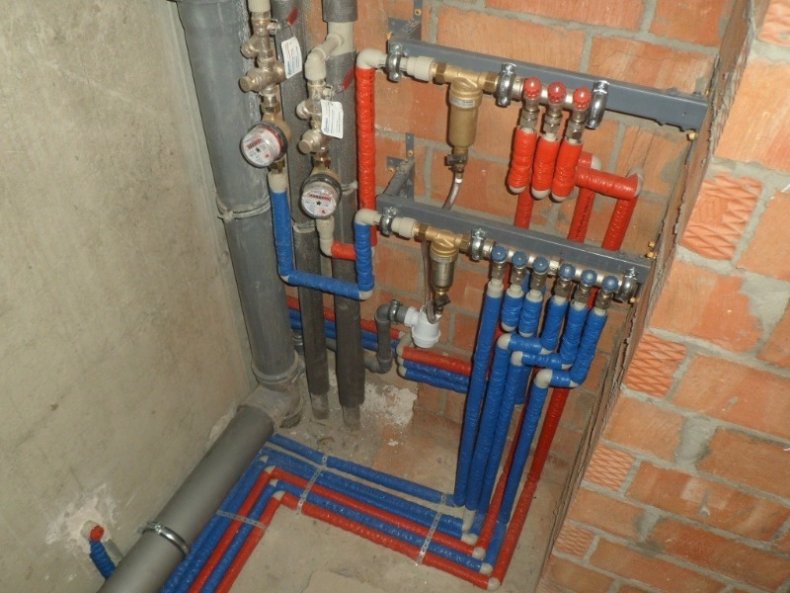

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка труб – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.
Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно
Какому бы варианту разводки не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.
Водопроводные трубы
Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом — убирать его в сторону, чтобы вы не обожглись.
Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.
Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.
Разводку в ванной можно выполнять двумя способами:
- Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
- Припаивая трубы, двигаясь от стояка к сантехническим приборам.
Виды разводки труб в ванной и туалете
Для создания проекта вашей ванной комнаты, надо ознакомиться с принципиальными схемами подключения сантехники. Наиболее используемых всего две. Каждая со своими особенностями, плюсами и минусами.
Последовательный тип подключения

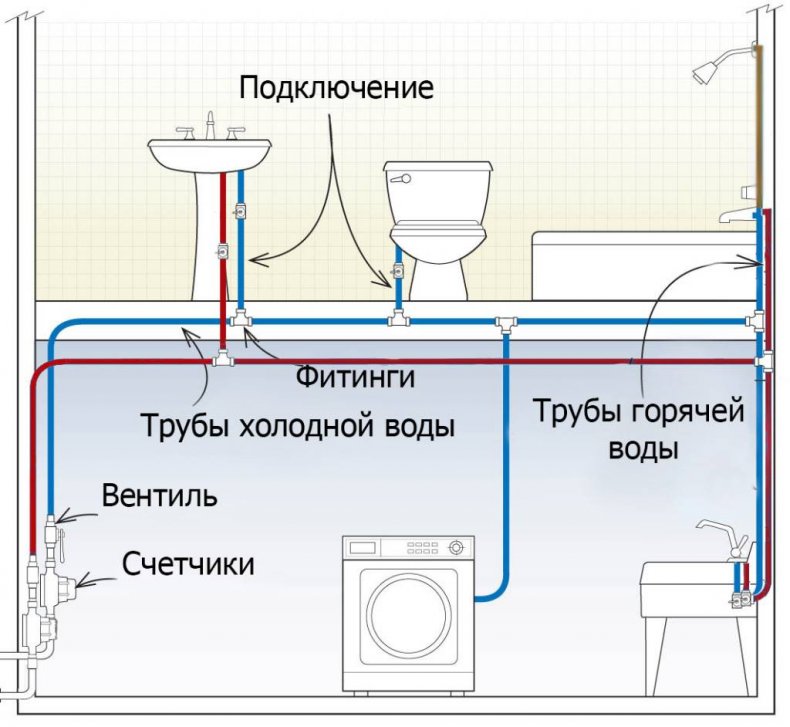

При выполнении последовательного подключения, от стояков делают по одному отводу до потребителя. К этой трубе припаивают тройник. На один отвод тройника монтируется труба, ведущая к подключаемому объекту, а от другого вывода труба идет к следующему потребителю.
К преимуществам данной схемы можно отнести:
- Логичная, простая в построении;
- Легко справится даже начинающий мастер;
- Экономный расход материалов.
Последовательная разводка является лучшим решением для небольших санузлов, с маленьким количеством подключенных приборов.
Коллекторный тип разводки

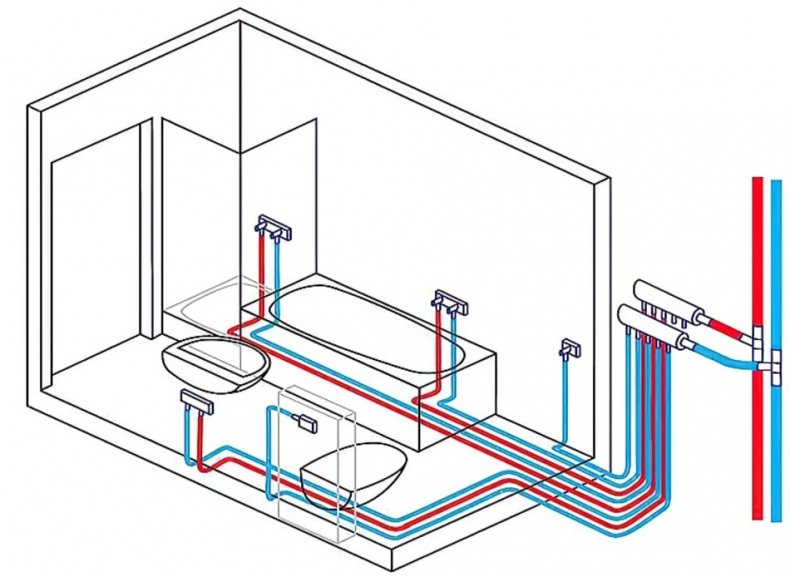

Коллекторное или параллельное подключение, подразумевает под собой подключение каждого прибора, через собственный контур, к стояку водоснабжения.
Для этого используется специальное устройство — коллектор. Этот тип подключения является более удобным и имеет целый ряд преимуществ.
- Стабильное давление воды. И оно не меняется, даже если включены все потребители.
- Меньшее количество соединений и в следствие, более высокая надежность. Протечки чаще всего возникают в местах соединений. А в этой схеме это всего две точки – соединение с коллектором и с прибором. На всем протяжении контура используется цельная труба, что практически исключает течь воды.
- Удобно пользоваться. При возникновении неисправности, вода отключается от нужного прибора простым поворотом крана. И можно спокойно дожидаться работника ремонтных служб, не опасаясь устроить потоп. А все остальные приборы будут работать как обычно.
При этих преимуществах, коллекторный или параллельный тип разводки обладает рядом недостатков. Это высокая стоимость, из-за большего расходуемых материалов и комплектующих. Сложная конструкция, требующая опыта в монтаже подобных систем.
Схемы разводки санузла
Если туалет находится в одной комнате, а ванна — в другой, то при подготовке чертежа следует учесть нюансы, чтобы человек, пользующийся ванной, не лишил напора туалет в другой комнате. Если эти 2 потребителя находятся в одном общем помещении, то и здесь нужно учитывать некоторые детали.
Объединенный санузел
Объединенный (совмещенный) санузел — это вариант, когда ванна и унитаз находятся в одном помещении и подключены к общей канализационной трубе. В этом случае рекомендуется отдать предпочтение последовательному типу разводки, т.к. в помещении 2 прибора одновременно все равно не будут активироваться.
Туалет
Система разводки инженерных коммуникаций в туалетной комнате предполагает врезку в стояк и подключение к канализации. Когда кто-нибудь из членов семьи использует туалет, может снижаться напор в душевой кабине. Однако этим моментом можно пренебречь ввиду малого потребления жидкости унитазом.
