Установка сантехники своими руками: схемы разводки и монтажа

Разведение водопровода в частных домах

Подготовленные трубы прокладываются в доме, начиная от водопотребителей.
Трубы к потребляющей точке подсоединяются переходником, чтобы была возможна установка крана для перекрывания воды.
Трубы прокладывают к коллектору. Желательно не проводить трубы сквозь стены, а также перегородки, а если это приходится делать, заключайте их в стаканы.

Для более легкого ремонта размещайте трубы на отдалении 20-25 мм от поверхностей стен. Выполняя монтаж сливных кранов, создавайте небольшой уклон в их сторону. Трубы крепятся к стенам спецклипсами, устанавливая их на прямых участках через каждые 1,5-2 метра, а также во всех угловых соединениях. Для совмещения труб под углами применяют фитинги, а также тройники.

При подсоединении труб к коллектору всегда устанавливается запорная арматура (она нужна для ремонта и возможности отключения водопотребления).

Разводка холодной и горячей воды

Как уже говорилось выше, есть два вида монтажа – открытого типа, когда трубы прокладываются поверху и скрытого типа, если трубы проходят сквозь стены и скрыты полом или керамической плиткой.

У каждого типа есть свои достоинства и недостатки. Преимущество открытого монтажа труб заключается в том что всегда открыт доступ к ремонтным работам. Но этот вид монтажа выглядит не очень эстетично. При закрытом монтаже трубопровод скрыт, однако, доступ для ремонта зачастую трудноосуществим.

Монтаж подводки

Остановимся подробнее на закрытом монтаже подводки холодной и горячей воды

Для начала нужно приготовить каналы для монтажа трубопровода. Это достигается путём штробления стен, если дом кирпичный. Ни в коем случае нельзя касаться несущих стен. Помните об этом.

Затем нужно выбрать материал труб, которые вы будете прокладывать:

Полипропиленовые трубы PN 16 и PN 10 цифры обозначают давление в атмосферах. Эти трубы идут для подачи холодного водоснабжения.
PN 20, PN 25. Эти трубы предназначены для подачи горячей воды.

Соединительные фитинги нагреваются специальным паяльником, сантехники его называют «утюг», продаётся он в специализированных магазинах

В эксплуатации очень удобен, только нужно помнить о мерах предосторожности

Полиэтиленовые трубы – используются для прокладки под тёплым полом или в земле, при открытой или наружной разводке. PE-PT- молекулярное уплотнение.
ПНД — изготовляется из полиэтилена низкого давления.
Для скрепления труб между собой используется специальный пресс, скажу сразу – оборудование и трубы очень дорого стоят и ударят по вашему бюджету.

Знаю людей, кто ещё использует для монтажа металлические трубы. Но они неудобны в обслуживании, а для их монтажа нужен профессиональный сварщик.

Остановимся на полипропиленовых трубах, так как их удобно монтировать, соединять между собой, эти трубы долговечны и стоят недорого.

О монтаже металлопластиковых можно прочитать тут.

Требования к сборке конструкции:

1. Запастись фильтрами.
2. Трубы в стене ни в коем случае нельзя стыковать резьбовым соединением.
3. После монтажа напор воды должен оставаться под контролем.

Различают два вида разводки:

— коллекторный
— тройниковый

Первый вид самый надёжный и самый сложный в исполнении. При выполнении монтажных работ каждый стояк с холодной и горячей водой подключается к отдельному прибору. Это делается для равномерного распределения напора воды на каждый установленный прибор.

При тройниковом варианте разводки водопроводных труб на каждом отводе устанавливается запорный кран. Какой вариант выбрать, решайте сами.

Внутренняя разводка:

Устанавливаем стояки. Монтаж начинаем вести из нижней точки, последовательно поднимаясь наверх. Раструбы кладём всегда верхней стороной.
При монтаже сразу устанавливаем фитинги – тройники. Места, где будут находиться фитинги, находятся под угрозой засора, обеспечьте к ним беспрепятственный доступ.
Ставим отводные линии, их подключают к установленным стоякам от сантехнических удобств: унитаз, раковины, ванны.
Не забываем об уклонах – трубы окружностью 50 мм — 3 см на один погонный метр, 110 мм – 2 см на погонный метр.

Чем меньше диаметр сантехнических удобств, тем дальше мы должны располагать их от стояка. И наоборот. Самым большим диаметром обладает унитаз – 110 мм, его всегда устанавливают максимально близко к точкам водоотдачи. Сливной бачок располагается вертикально.

Порядок монтажа

Лучше всего начинать монтаж от системы общего водоснабжения. Желательно сразу установить вентили. Ещё лучше шаровые краны.
Независимо откуда будет подаваться вода – из общего стояка или скважины, устанавливайте фильтры. Вода может поступать с примесями извести или песка.
После установки шаровых кранов или вентилей монтируйте счётчики воды и редукторы давления. Затем припаиваем трубы и ведём их к основным источникам сантехнических удобств.
Водопроводные трубы заканчиваем резьбовым соединением для присоединения гибких шлангов.

Применение труб REHAU

Всемирно известная компания REHAU выпускает высококачественные трубы и комплектующие, с их помощью легко и просто можно смонтировать водопровод рехау в доме

Важно, что для монтажа труб нужно использовать только инструмент компании REHAU. Это специальные клещи с насадками под нужный размер и натяжка для надежной фиксации муфт

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме

Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме. Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу.

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

Штробирование несущих стен запрещено СНиПом.
Стыки труб, проходящих внутри стены, не допускаются.
Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

с проходными розетками;
последовательная разводка;
коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

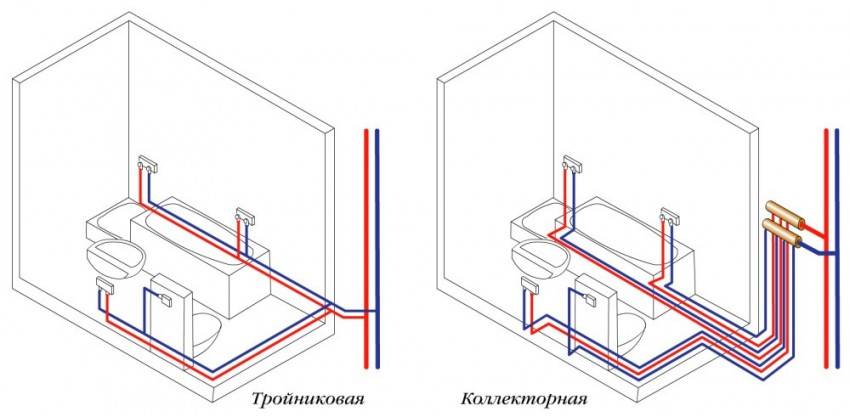

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Планируем предстоящие работы

Начинать ремонт следует с тщательного планирования предстоящих мероприятий. Разводка труб – один из важнейших элементов, формирующих систему канализации и водоснабжения. От того, насколько грамотно она спланирована и выполнена, во многом зависит функциональность сооружения. На этапе планирования необходимо определить несколько важных факторов.

Подбираем способ монтажа трубопровода

Укладка труб может быть проведена закрытым или же открытым способом. Обе эти схемы, в принципе, одинаково надежны. Различаются они особенностями эксплуатации и обслуживания. Открытый монтаж предполагает установку труб поверх стен или пола. При желании их можно будет скрыть различными декоративными конструкциями. Главное достоинство – легкодоступность коммуникаций. При необходимости подключения новых элементов, обслуживания или ремонта не понадобится разрушать декоративное покрытие, скрывающее трубы. Кроме того малейшая протечка или другая проблема сразу же станет очевидна и своевременно ликвидирована.

При скрытой укладке трубы монтируются прямо в стену, что, безусловно, более эстетично. Однако обслуживание и ремонт коммуникаций весьма затруднен. Так же, как и осмотр деталей на предмет протечек или других проблем. При скрытом монтаже целесообразна установка датчиков, которые сообщат об утечке воды. В любом случае для того, чтобы получить доступ к трубопроводу придется вскрывать стену, что является самым большим минусом этого типа установки.

Открытый вариант разводки труб наиболее прост в исполнении, обслуживании и ремонте. Не эстетичный вид можно при желании закрыть декоративными аксессуарами

Важность материала изготовления труб

Как показывает опыт, своими руками разводку сантехники проще всего выполнять при помощи полипропиленовых или металлопластиковых труб. Это надежные в эксплуатации легкие детали, которые хорошо поддаются обработке и достаточно просты в монтаже. Для выполнения соединений металлопластиковых конструкций используются разные виды фитингов или обжимные муфты, устанавливающиеся с помощью специальных клещей. В силу того, что специальное оборудование для установки не требуется, металлопластик можно монтировать даже в самых труднодоступных местах.

Металопластиковые трубы могут быть соединены с помощью фитингов или обжимных муфт. Во втором случае для монтажа понадобятся специальные клещи

Соединение полипропиленовых труб выполняется в виде сварочного шва. Для работы понадобится специальный аппарат, который лучше всего арендовать или взять у знакомых. Этот момент обязательно должен учитываться при выборе труб, поскольку в труднодоступных местах выполнить соединение полипропиленовых элементов будет почти невозможно. Дополнительным аргументом за выбор полипропилена станет возможность легко исправить неудачно получившийся стык, что очень ценно для начинающего сантехника.

Устройство схемы разводки

Выбирать схему разведения водопроводных труб можно из двух вариантов: тройникового или коллекторного. Второй считается наиболее практичным и удобным. Он предполагает, что при установке сантехники в ванной или туалетной комнате каждый прибор будет подключаться отдельно, что существенно уменьшает перепады давления в системе и позволяет проводить ремонт без отключений трубопровода. Вариант отличается предельной простотой монтажа и минимумом соединений, однако стоит дороже, чем тройниковая схема. Она несколько более сложна в исполнении. Специалисты рекомендуют при ее сборке устанавливать на каждом из ответвлений от основной системы запорный кран, чтобы не перекрывать всю конструкцию в случае поломки.

Итогом планирования станет схема расстановки сантехнического оборудования и разводки труб. Выполняется она после точных замеров помещения и приборов, которые будут в нем установлены. С помощью такого плана будет гораздо проще определить все необходимые детали и их количество, а так же предотвратить возможные недоразумения с выходом установочных углов в процессе монтажа оборудования. Очень неплохо пронумеровать каждую деталь разводки в том порядке, в котором будет производиться сборка. Можно так же составить список всех элементов с указанием типа соединений и длины фрагментов.

Пример схемы разводки труб. Выполняя самостоятельно подобный чертеж для простоты монтажа лучше всего пронумеровать все элементы и обозначить их размеры

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

Подбираем подходящую схему подключения:

С использованием проходных розеток.
Открытая (все коммуникации видны)
Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

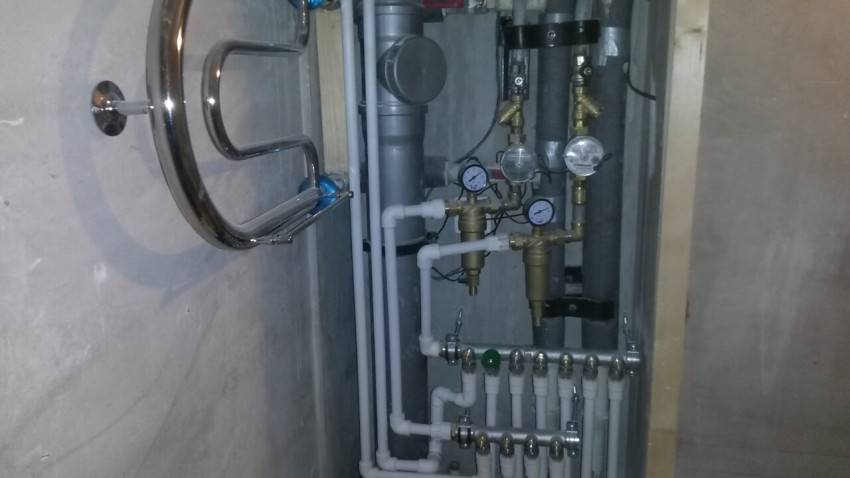

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

коллекторная;
последовательная;
разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

открытая разводка труб;
скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Способ укладки труб

Для фиксации на стенах используют хомуты и скобы. Особого внимания заслуживают пластиковые, полиэтиленовые трубы. Эти разновидности расширяются и сужаются при перемене температуры, поэтому не рекомендуется жесткое крепление.

При протягивании через стены ставят проходные гильзы без острых краев так, чтобы труба свободно двигалась в них.

Открытая

Все элементы водопроводных коммуникаций ставят снаружи над полом или на стену. Работы выполнять удобно, дешево, но страдает вид ванной комнаты.

Положительные стороны открытой разводки:

возможность контроля состояния коллекторов, своевременное выявление протечек, доступ для обслуживания;
с простым монтажом справится начинающий мастер.

К недостаткам относят риск механического повреждения элементов, но это касается ПВХ коллекторов. Металлические магистрали повредить практически нельзя.

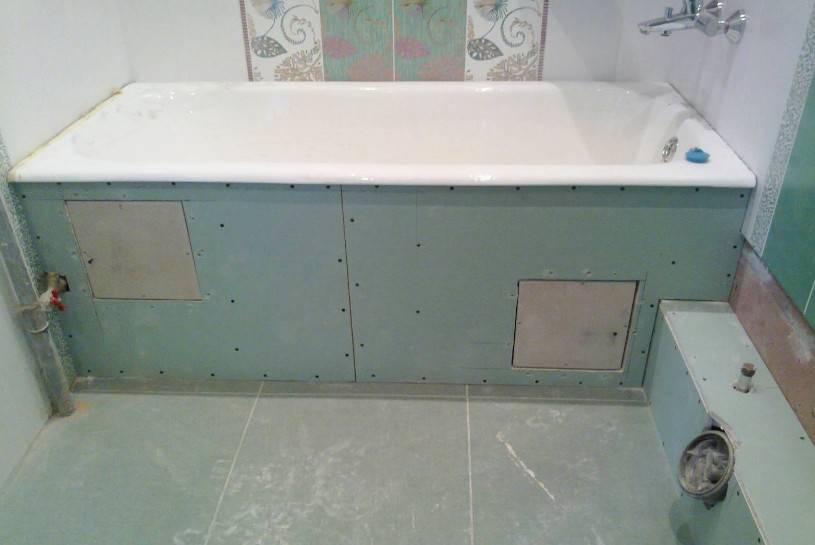

Чтобы увеличить привлекательность ванной комнаты, открытые трубы устанавливают в малозаметных местах, скрывают за съемными панелями, фальш-стенами. Стальные коллекторы рекомендуют монтировать только снаружи, т. к. от влажности стен они поддаются коррозии.

Скрытая

Для прокладки в стенах формируют пустоты (штробы). Размер проходов не намного превышает диаметр труб. К скрытому методу относят и замоноличивание в стяжке пола, когда сверху укладывают керамическую плитку.

Особенности скрытой разводки труб:

комната отличается аккуратным видом без труб на стенах;
увеличивается трудоемкость за счет того, что нужно выдалбливать ниши и штробы, а после прокладки заделывать их раствором;
повышаются затраты на оплату работ по демонтажу;
нет возможности видеть состояние труб.

Допускается прокладка в стенах из влагостойкого гипсокартона, каркасных перегородках. В этом случае ниши штробить не нужно, трубы располагаются в пространстве между слоями.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

запорно-регулирующую арматуру;
приборы учета воды;
фильтры;
фитинги (переходники, водорозетки, уголки и муфты)
обратные и редуцирующие клапаны;
канализационный коллектор;
подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
Число соединений необходимо минимизировать.
Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Как сделать разводку труб в ванной: немного теории

Эта работа не требует специальной подготовки и особых навыков. Благодаря широкому распространению новых материалов и технологий, сложных инструментов и приспособлений также не понадобится. Разводка труб в ванной своими руками доступна каждому, но перед началом монтажа следует ознакомиться с некоторыми правилами.

Основные правила монтажа труб

Разводка труб в ванной полипропиленом предпочтительнее других видов монтажа. Такие коммуникации можно замуровывать в стену (более привлекательный внешний вид) либо укладывать открытым способом.
От коллектора к сантехническому прибору рекомендуется прокладывать цельную трубу (без соединений).
Для монтажа горячего водопровода используют трубы, предназначенные для эксплуатации при высокой температуре.
Обязательно должен соблюдаться уклон труб сливной канализации минимум 3 градуса для обеспечения стока.
Для снижения перепадов давления в таких помещениях как ванна, разводка труб увеличенного диаметра является более предпочтительной (не менее 3/4 дюйма). Правильной будет разводка труб в ванной, схема которой предусматривает прокладку отдельной трубы к каждому сантехническому прибору.
Для регулировки напора воды после фильтра грубой очистки устанавливают редуктор давления. Это устройство предназначено для устранения перепадов давления в магистральных трубопроводах. Его контролируют с помощью манометра (должно быть в пределах 3-4 атм.).
Перекрыть подачу воды для устранения аварии или для замены сантехнического прибора можно с помощью запорной арматуры (обычно — шарового крана). Она обязательно устанавливается после стояка.

Разводка труб в ванной (фото основных деталей смотрите ниже) начинается с присоединения основного шарового крана к стояку.

Требования к шаровому крану следующие:

он должен быть изготовлен из качественных материалов;
рабочее давление должно быть не менее 60 атм.;
рабочая температура – до 1500°С.

Существуют следующие способы прокладки труб:

открытый: трубы крепят к стене поверх отделочного материала, что позволяет своевременно обнаруживать повреждения и оперативно их устранять;
закрытый: трубы прячут в коробе либо замуровывают в стену (для чего предварительно стену штробят), благодаря чему помещение ванной выглядит эстетически привлекательно.

Различают коллекторный и тройниковый (последовательный) методы монтажа.

Тройниковый метод предполагает последовательное подключение сантехнических приборов, для чего от основной трубы делают отводы, подсоединяемые с помощью тройников. Данная схема выгодна с точки зрения экономии материалов, но имеет недостаток: зависимость давления в точках подключения приборов друг от друга. Для безопасного отключения любой из веток необходимо устанавливать дополнительную запорную арматуру.
Коллекторная (параллельная) система основана на подключении трубопроводов к коллектору, имеющему один вход и несколько выходов. Количество трубопроводов равно количеству подключаемых приборов. Перед коллектором, а также после каждого его выхода устанавливается шаровый кран. Такая система требует большего количества материалов для монтажа, значительных трудозатрат, но лишена недостатков тройникового метода.

Замена стояка: с чего начинать?

На данном этапе необходимо согласование работ с соседями по стояку, а также с обслуживающей организацией

Важно заручиться согласием владельцев квартир сверху и снизу, где осуществляется подсоединение новой трубы к старой. После согласования необходимо с помощью специалиста обслуживающей организации перекрыть подачу воды в подвале и слить ее: труба должна быть пустой. После этого болгаркой необходимо обрезать старые трубы и нарезать резьбу для присоединения тройника с переходником

После этого болгаркой необходимо обрезать старые трубы и нарезать резьбу для присоединения тройника с переходником

Дальнейший монтаж выполняется трубами соответствующего диаметра из пенопропилена.

Монтаж трубопровода и сантехники: профессиональная работа своими руками без специалиста

Выбор стоит между открытым и закрытым способом выполнения разводки. Сантехника своими руками, установленная с помощью любого из них, будет одинаково надежна. Отличие состоит в эстетическом восприятии и условиях использования.

Открытый способ монтажа характеризуется следующими преимуществами:

сложность ремонтных работ при таком способе снижается;
снижение стоимости за счет упрощения монтажа;
доступность инженерных сетей, контроль за трубопроводом, своевременное выявление протечек и поломок;
сантехника в квартире при необходимости легко и быстро ремонтируется и заменяется;
новые приборы и оборудование подключаются без нарушения декоративного слоя стен.

К недостаткам относят эстетическую составляющую. Ремонт сантехники своими руками с использованием открытого способа монтажа уменьшает полезное пространство санузла и усложняет дизайнерские работы. При необходимости трубы закрывают специальными экранами из пластика или гипсокартона.

требуется пробивка штраб для прокладки труб, что усложняет ремонтирование;
стоимость выполнения мероприятий повышается;
доступ к сетям коммуникаций ограничен, сложно во время заметить протечки и неполадки;
при поломках ремонтные сантехнические работы своими руками затрудняются, необходимо снимать декоративный слой, а после устранения протечек проводить косметический ремонт ванной комнаты или санузла;
затруднения при подключении новых приборов.

С появлением специальных аксессуаров для открытого трубопровода, монтаж сантехники своими руками закрытым способом потерял преимущества. Открытая прокладка труб предпочтительнее при отсутствии сложных дизайнерских задумок и решений.

Технология монтажа трубопроводов. Монтаж трубопроводов следует выполнять в соответствии с проектом

Как выполняется разводка?

Опытные сантехники считают, что непосредственно прокладка труб в ванной комнате занимает лишь треть времени, затрачиваемого на проектирование водопроводной системы. Ведь самое главное в этом процессе – правильно рассчитать параметры водопровода, составить схему и определить, сколько необходимо метров труб, фитингов, хомутов и уплотнителей. Чтобы не ошибиться в расчетах, опытные сантехники пользуются следующим способом:

Сначала необходимо на листке бумаги в клеточку или миллиметровки нанести схему санузла в масштабе.
Затем на этой схеме нужно отметить расположение стояка и определить расположение всех сантехнических приборов.
После этого на схему нужно нанести все отводы водопровода и канализации от стояка до каждого прибора.
Теперь с помощью линейки можно узнать общую протяженность труб (не забудьте перевести их в нужный масштаб), необходимое количество фитингов и хомутов.
В процессе монтажа по схеме прокладывают трубопровод, а после завершения работы ее сохраняют, чтобы в случае аварии или поломки по ней определять расположение элементов водопровода.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Установка сантехники своими руками: классические схемы разводки и инструкции по монтажу
