Как повесить на стену светильник-бра с выключателем

Проверьте работоспособность выключателя и закрепление на бра

Шаг 1: Проверьте работоспособность выключателя

Перед тем, как подключать выключатель с веревочкой к бра, необходимо проверить работоспособность самого выключателя. Для этого нужно подключить провод к выключателю и проверить, что он работает, поворачивая переключатель.

Если выключатель не работает, то его нужно заменить, чтобы избежать дальнейших проблем при установке.

Шаг 2: Закрепите выключатель на бра

Для того, чтобы правильно установить выключатель с веревочкой на бра, его необходимо закрепить на бра. Для этого нужно использовать крепежные элементы, которые часто поставляются вместе с выключателем.

Сначала нужно найти подходящее место на бра и закрепить там выключатель. Затем нужно проверить, что выключатель прочно закреплен и не может падать.

После того, как выключатель закреплен на бра, его можно подключить к проводам бра, используя инструкцию, которая обычно поставляется вместе с выключателем.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Простая схема подключения бра

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

• одна либо несколько ламп в бра;
• питание должно осуществляться напрямую от электропроводки;
• питание должно осуществляться от розетки с помощью вилки;
• разъединение цепи происходит от клавиши на стене;
• разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

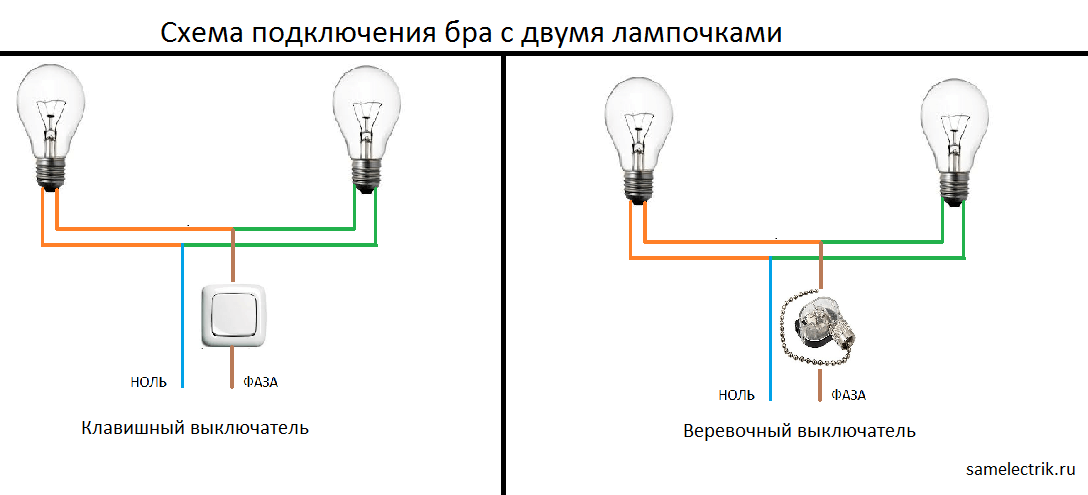

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели. Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто

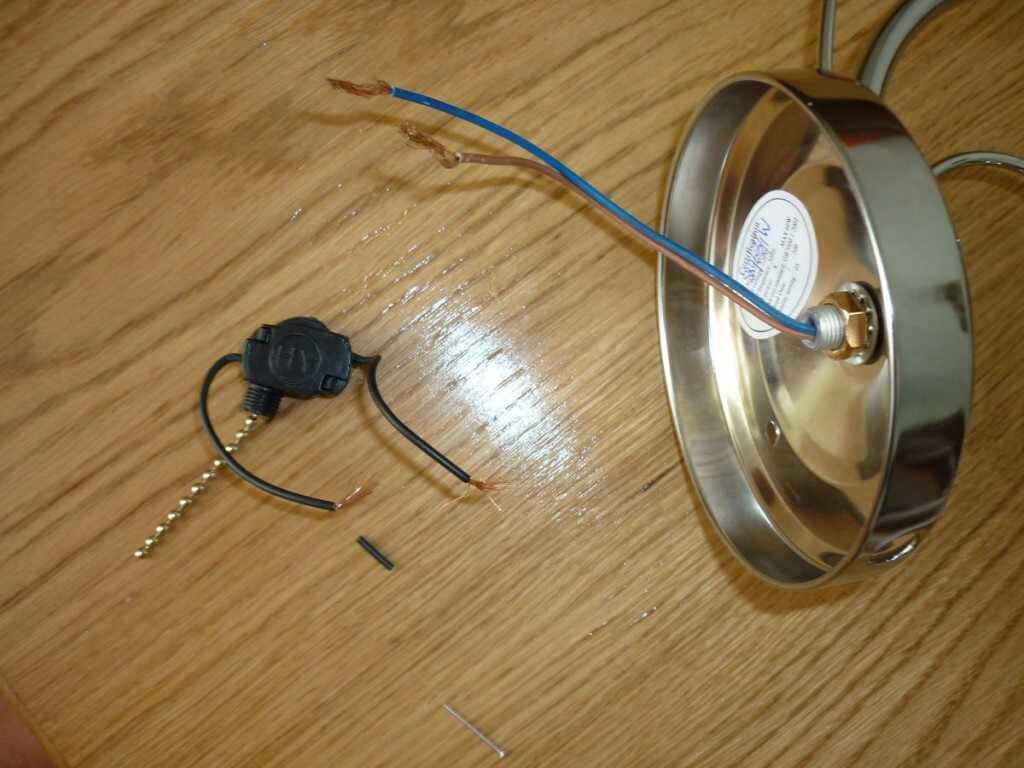

Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю)

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Как сделать выключатель для бра

Млин. вот как это называется. Вчера повесили бра на кухню, а мастер и говорит: а у неё НЕТ выключателя,я не видела когда покупала что выключателя нет на самой бра (через инет заказывала), а то можно было заранее на стену выключатель запланировать. Проводка у нас внутренняя подведена на “клавишу” розеток кухонных в щитке. Пока нет мебели и техники, вырубила розетки, но когда я их включу, бра, типо будет гореть постоянно (ну, если только лампочки немного открутить). Проводок с выключателем не купить , т.к. проводка внутренняя. Как выйти из этого положения и какой вид выключателя проще и лучше “присобачить” на сам светильник (естессно придётся его “раздолбать” ), электрик уже ушёл, теперь придётся самой лазить искать выключатель и опять электрика звать.

Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы

Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором.

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

• После того, как выбраны все необходимые элементы, крышка крепится к стене;
• Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
• Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
• Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
• Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

• дрель и сверла (с учетом материала стен);
• дюбеля и шурупы;
• отвертки разного размера;
• индикаторная отвертка (индикатор фазы);
• плоскогубцы и нож (для зачистки проводов);
• уровень;
• карандаш;
• лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены — ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

• определиться с задачей освещения, которая выставляется к осветительному прибору;
• купить соответствующий аппарат;
• произвести точную разметку установки источника и проведения кабеля;
• выбрать схему подключения;
• провести подвод электропровода;
• установить светильник;
• подключить электропроводку;
• произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Рекомендуем к просмотру видео:

Соберите выключатель и закрепите на бра

Шаг 1: Соберите выключатель

Первым шагом вам нужно собрать выключатель. Найдите все детали в комплекте, включая веревочку, корпус выключателя и винты. Вставьте веревочку в соответствующее отверстие выключателя и закрепите ее внутри корпуса, затянув винт.

Шаг 2: Закрепите выключатель на бра

Подключите бра к электросети и настройте его в нужное положение на стене. Прикрепите выключатель к бра, используя винты из комплекта.

• Выберите место на бра, где будет находиться выключатель.
• Проведите отверстия для винтов с помощью дрели и сверла.
• Закрепите выключатель на бра, затянув винты крепления.

Теперь ваш выключатель с веревочкой готов к использованию. Убедитесь, что все детали крепко закреплены и бра подключен к электричеству. Выключатель позволит вам управлять светом на бра без необходимости вставать с кровати или кресла.

Выбор места для подключения настенного светильника

Перед тем, как приступить к установке бра, необходимо правильно выбрать его местоположение, не поленившись произвести тщательные измерения. Особенно это актуально для парных светильников, которые должны располагаться параллельно друг другу. В противном случае велик риск получить от освещения совсем не тот эффект, который ожидался.

Выбирая место для установки, желательно учитывать, что крепить бра рекомендуется на высоте полутора метров от пола. Заранее позаботьтесь о том, чтобы скрыто подвести к месту подключения прибора проводку.

Поскольку этот материал посвящен именно подключения бра, оборудованных встроенным выключателем, который управляется веревочкой или цепочкой, поговорим подробно о порядке монтажа светильников этого типа.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам

Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.
