Всё о задних фонарях ВАЗ 2115 — схема подключения, установка светодиодов

Предохранители и реле ВАЗ-2115, электрические схемы

ВАЗ 2115 — довольно распространённая модель автомобиля, которую часто можно встретить на улицах российских городов. Когда что-то выходит из строя и перестаёт работать электрический прибор, это доставляет неудобства водителю и пассажирам. При серьёзных неисправностях движение может стать невозможным или опасным. Например, если ночью перестанут работать фары или машина перестанет заводиться.

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Какие существуют варианты украшения задних фонарей

Довольно часто автовладельцы выбирают для украшения передней оптики так называемые ангельские глазки, а для тюнинга задних фонарей ВАЗ-2114, да и других моделей – именно светодиодные элементы. Самостоятельный тюнинг для задних оптических приборов сделать довольно просто, однако стоит учесть, что данный процесс потребует установки диодов, поэтому украшать фонари нужно с учетом рекомендаций, поэтапно и не спеша.

Стоит отметить, что светодиодная подсветка не только используется для декора авто, но и для практической пользы. Среди основных преимуществ выделяются такие:

  • так как светодиоды освещают дорогу намного лучше, чем обычные лампы накаливания, безопасность при движении в несколько раз повышается;
  • водитель комфортнее сможет осуществлять поездку, как в ночное время суток, так и в неблагоприятную погоду;
  • данный вид тюнинга разрешается законодательством, поэтому на водителя не будет возложен штраф за такое украшение.

Автовладельцы могут украсить оптику авто следующими способами:

  • светодиодными накладками;
  • диодными кольцами, которые устанавливаются на фонари;
  • дополнительными светодиодами или более мощными лампочками, которые предварительно тонируются.

Рассмотрим каждый вариант тюнинга подробнее:

  1. Светодиодные накладки. Самым недорогим и, конечно, популярным вариантом тюнинга для задних фонарей ВАЗ-2114 является использование светодиодных накладок. Автовладельцы могут купить готовые накладки в различном исполнении или изготовить их самостоятельно. Чаще всего именно самостоятельные накладки используются для украшения оптики, так как водители способны без особых проблем сделать самый оригинальный и лучше всего подходящий для фонарей вариант украшения. А потребуется для этого всего лишь два основных компонента: стеклоткань и специальный эпоксидный клей.
  2. Тюнинг с диодными кольцами сравнительно недавно стали использовать автовладельцы. Такой способ украшения оптики самостоятельно можно сделать тем, кто разбирается в электронике. Его суть заключается в том, что нужно полностью заменить задние фонари, предварительно сняв старые, а установить понадобится те оптические приборы освещения, которые модернизируются самостоятельно.
  3. Модернизировать задние фонари более мощными лампами, как было ранее сказано, нужно после предварительной тонировки, чтобы яркий свет не слепил глаза встречным водителям. По мнению специалистов, данный вариант тюнинга можно использовать для автомобилей ВАЗ-2114, но только в крайнем случае, так как такой вариант подразумевает под собой некоторые недостатки:
  • повышается нагрузка на генератор;
  • в несколько раз увеличивается расход топлива;
  • перегревается автомобильная проводка.

А так как двигатель на ВАЗ-2114 и так не обладает достаточной мощностью, на что указывают многочисленные отзывы автовладельцев, то использование мощных ламп, можно сказать, довольно сомнительный вариант тюнинга для этой модели авто.

  1. Установка дополнительных отдельных светодиодов. Данный вариант тюнинга – самый креативный, ведь имеется возможность воплотить собственные дизайнерские фантазии в реальность, однако такой вариант потребует больше времени для создания дизайнерского решения и самого монтажа. Специалисты рекомендуют для ускорения процесса приобретать готовые отдельные светодиоды, а дальнейший монтаж производить самостоятельно.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

  • поставить автомобиль на эстакаду;
  • установить ручник;
  • снять защиту;
  • удалить контакты ос старого датчика;
  • подставить емкость и снять лягушку;
  • выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон — снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно — зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку — целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет — прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля. Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Внимание: когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Как говориться в народе, чем черт не шутит, ведь поломка может быть самая легкая, а вот повлечь за собой множество неприятностей

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Самостоятельная замена фар

Замена фар на ВАЗ 2114 не требует дорогостоящих инструментов. Для работ понадобится набор гаечных ключей и отвертки.

Для удобства следует подготовить автомобиль и материалы:

  1. Отмыть кузов и подкапотное пространство.
  2. Приобрести сухие салфетки.
  3. Приготовить наждачную бумагу для очистки контактов или новые фишки с защитой от попадания влаги.

Чтобы поменять фару спереди, нужно выполнить действия:

  1. Отключить клемму аккумулятора.
  2. Открутить четыре болта и снять пластик перед радиатором.
  3. Отключить фишки с оптики и поворотника.
  4. Отжать удерживающую пружину уголка указателя поворотов.
  5. Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.
  6. Открутить винты, удерживающие фару.
  7. Повернуть тягу корректора против часовой стрелки и отсоединить его.
  8. Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Существует метод снятия передней фары в сборе с «ресничкой». Для этого нужно дополнительно открутить три винта, удерживающих «ресничку», и вытащить блок в сборе.

Демонтаж задних фонарей своими руками:

  1. Отключить клемму батареи.
  2. Открыть багажное отделение и освободить пространство от лишних деталей.
  3. Отогнуть мягкую обшивку.
  4. Отключить штекеры.
  5. Открутить гайки со шпилек.
  6. Снять датчик заднего хода.
  7. Аккуратно вытащить фару наружу.

Варианты для замены

На конвейере автомобили ВАЗ комплектуются фарами «Бош» или «Киржач». Главное отличие — измененная конструкция, за счет которой обеспечивается точечное освещение оптикой от Bosch. Несмотря на все плюсы немецкая оптика недостаточно освещает дорогу непосредственно перед автомобилем. Поэтому такие фары лучше использовать совместно с противотуманками.

Тайваньские производители предлагают линзованные фары со светодиодными «ресничками», темной маской и улучшенным внешним видом. Линзы, настроенные под ксенон, имеют широкий пучок и увеличенную яркость. Для монтажа такой фары потребуется внедрение в штатную проводку. Посадочные места и крепеж доработке не подвергаются.

Заводские задние фонари ВАЗа быстро выцветают и выходят из строя. На прилавках магазинов можно найти достойную замену из Тайваня. Светодиодные фонари подключаются к штатной бортовой сети и работают под управлением электрической платы в водонепроницаемом корпусе. К плюсам доработки автовладельцы относят улучшение яркости, а также отсутствие проблем из-за попадания воды. Установка освещения не требует вмешательства в крепеж или электрические колодки.

Передние

Простое снятие фар с помощью подручных средств не занимает много времени. Деталь промывают мыльным раствором, оценивают состояние отражателя и при необходимости отклеивают защитный щиток.

Для замены стекла на фаре:

  1. Снять деталь.
  2. Поместить фару в закрытую коробку с отверстием для фена.
  3. Нагревать коробку в течение 15-20 минут.
  4. Достать деталь и аккуратно оторвать расплавившийся герметик.
  5. Разобрать прикипевший щиток можно с помощью плоской отвертки.

Перед обратной сборкой очищается поверхность, наносится новый клей и аккуратно прикладывается стекло.

При установке новой оптики следует воспользоваться прилагаемой в комплекте электросхемой и правильно соединить провода.

Задние

Замена задних фонарей ВАЗ 2114 не требует переподключения штекеров и питания. Готовые диодные фонари предлагаются в разном оформлении, однако соответствуют заводскому методу крепежа.

Проверка штекеров на наличие коррозии предупредит возможное возникновение неисправностей и исчезновение контакта.

При включении задних противотуманных огней на панели приборов отображается оранжевая пиктограмма, как и в случае с заводской оптикой.

Противотуманные

При отсутствии противотуманных фар в переднем бампере их можно установить самостоятельно. Для этого потребуется:

  • кнопка на панель от комплектации ВАЗа с ПТФ;
  • новые фонари с хорошими показателями, например Bosch, Киржач;
  • медный кабель;
  • пластиковая гофра;
  • изолента;
  • нож;
  • затягивающиеся хомуты.

Схема подключения противотуманных фар, пластиковые ободки, лампы идут в наборе. Дополнительно придется приобрести реле и плавкую вставку в блок предохранителей.

Установка противотуманных фар:

  1. Снять защиту двигателя.
  2. Отметить места крепления шаблоном из набора.
  3. Вырезать отверстия.
  4. Установить внутренний крепеж и внешние очки.
  5. Прикрутить оптику.
  6. Проложить питание согласно схеме.
  7. Подключить контакты и кнопку в салоне.
  8. Аккуратно спрятать провода в гофру.

Монтаж ксенона в ПТФ требует установки дополнительных блоков. Газоразрядные лампы в противотуманках ВАЗа способны лучше освещать дорогу, однако слепят встречных водителей. Штатный рефлектор не способен справляться с кустарно установленными лампами.

Конструкция задних фонарей ваз 2114

Для того, чтобы производить ремонт, диагностику и устранять возникающие проблемы, необходимо понимать устройство, схему задних фонарей ваз 2114. Устройство задней фары состоит из трех основных элементов: — задней крышки; — платы с креплениями, соединениями для подключения лампочек; — внешней декоративной крышки, светового рассеивателя.

Схема подключения проводов составных элементов (ламп): 1. указателей поворота; 2. габаритного свечения; 3. сигнализирования (стоп-сигналы); 4. противотуманки; 5. обозначения движения задним ходом.

Причины поломок

Наиболее распространенные причины выхода узла из строя:

  • самое узкое место во всей конструкции — это эластичная плата;
  • на втором месте, банальное перегорание или механическое повреждения лампочек;
  • третьей причиной является проблема с предохранителем или реле;
  • окисление контактов;
  • обрыв проводки.

В первую очередь имеет смысл проверить те элементы, которые не требуют снятия фары целиком (например, предохранителей, реле). После чего проверяют качество соединений, наличие окислений и уровень подачи напряжения к осветителю. Последним этапом является разборка заднего фонаря, извлечение и осмотр платы.

Идеи для тюнинга или доработки

И напоследок несколько идей тюнинга. Одна из них – включение обычных сверхъярких светодиодов в цилиндрический корпус. Приведенные ниже фотографии достаточно хорошо раскрывают идею и особых пояснений не требуют. Прелесть такой модернизации – полная свобода действий и абсолютно новые решения, не имеющие на дороге «двойников».

1
2
3

Алгоритм тюнинга задних фонарей при помощи светодиодов

Возможный результат работы

Вместо отдельных светодиодов можно использовать многоцветную светодиодную ленту.

В магазине можно найти ленту любых цветов

Из нее, конечно, не «вылепишь» что угодно, но зато не придется собирать сложную схему с гасящими резисторами и возиться с соединением светодиодиков. Отрезал нужный кусочек, и он готов для подключения к бортовой сети.

Тюнинг фонарей светодиодной лентой

Ну и конечно, светодидные модули.

Тюнинг светодиодными модулями

Теперь тонировка. Проще всего это сделать при помощи тонировочной краски. Заклеиваем “зад” автомобиля газетой и малярным скотчем. Тонируем, соблюдая инструкцию, нанесенную на баллон.

Тонирование задних фонарей ВАЗ 2114

Ждем, пока краска высохнет, при необходимости наносим еще слой (без фанатизма – фонари должны светить!). Снимаем газету и получаем результат. Очевидно, что тонировать не обязательно красным (красным как раз нежелательно) цветом. Стекла можно просто затемнить.

Результат тонировки

Вот вы и познакомились с задними фонарями автомобиля ВАЗ 2114, научились их ремонтировать, менять лампочки и даже рассмотрели несколько идей тюнинга этих световых приборов.

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме

Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога

Он может перетереться или перегореть при проведении сварочных работ

Он может перетереться или перегореть при проведении сварочных работ.

схема электрических соединений стоп-сигналов ВАЗ 2105 электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Виды тюнинга

Существует определенное количество способов изменить вид световых конструкций, которые выглядят довольно привлекательно. Это как внутренний, так и внешний тюнинг. Самый часто используемый вариант — ангельские глазки на ВАЗ 2114

Тюнинг значительно улучшает внешний вид и привлекает внимание окружающих. Выполнение производственного процесса самостоятельно принесет ценный опыт

Тюнинг фар ВАЗ 2114 и тюнинг оптики ВАЗ 2115 подразумевает замену классических деталей, установленных заводом, на более мощные, или тонировку пленкой. Многие устанавливают ксенон. Это улучшает показатели освещения в темное время суток, но противоречит ПДД, поэтому монтаж таких лампочек возможен только на задние световые устройства. Допускается монтаж биксеоновых световых конструкций.

Сроки замены и выбор оптики

Кроме вышеописанных трудностей, знакомых автомобилистам, ездящим на большие расстояния, существуют более банальные причины, связанные с амортизацией самой фары. Определенного срока годности у этого механизма нет, но лампы со временем «выгорают», приходит в негодность материал отражателя и рассеиватель.

Последние два элемента имеют срок годности напрямую связанный с материалом, из которого они изготовлены и методами ухода за автомобилем. При этом даже самые лучшие из них все равно подвержены попаданию грязи связанной с разгерметизацией конструкции фары.

Выбор фар крайне важен для удобства автомобилиста. Если говорить точнее, то важна не сама фирма производитель (хотя она влияет на характеристику света), а идентичность осветительных приборов. Если у вас на автомобиле стоят штатные фары, а вы решили заменить лишь одну, то найдите оригинальную. Не стоит брать, внешне аналогичные, АВТО СВЕТ или BOSCH.

Выбор оптики

С технической точки зрения фары будут одинаковы, но технология изготовления оптики у разных фирм отличается, как следствие вы получите две отчетливо разные фары. Даже если вам плевать на внешний вид автомобиля не забывайте о свойствах ваших глаз.

Человеческое зрение и мозг имеют ряд особенностей и в данном случае они проявятся в том, что более мощная фара будет создавать «зону сумерек» вместо света более тусклой. Следовательно, улучшения видимости не произойдет, а мозг будет воспринимать «слепую зону» почти так же, если бы ее не было вовсе.

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

  • 6 – монтажный блок предохранителей;
  • 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
  • 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

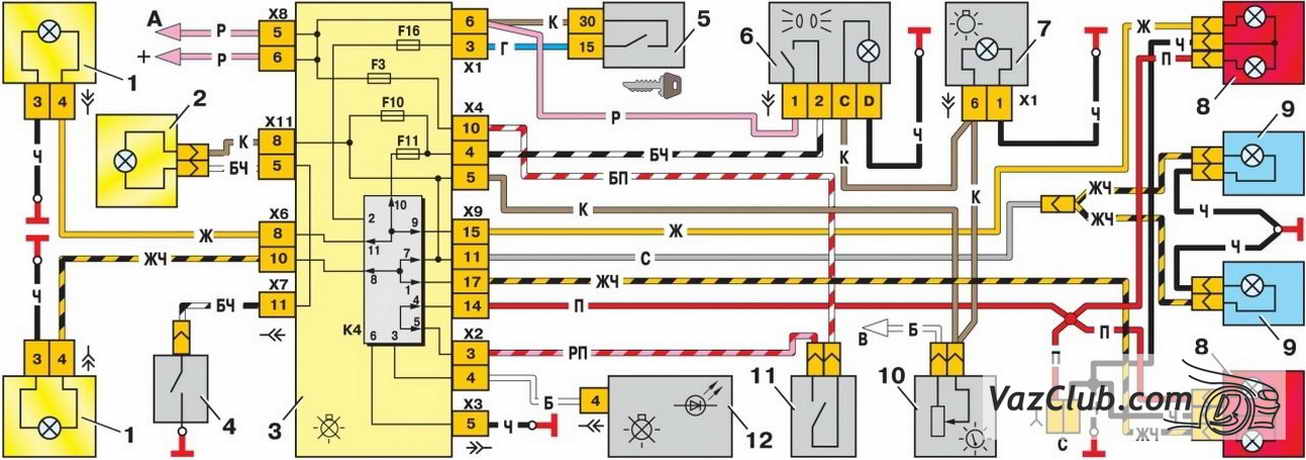

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

  • 3 – монтажный блок;
  • 8 – лампы габаритного света и стоп-сигналов;
  • 11 – концевик тормозных огней;
  • К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.
