Селективность УЗО — что это такое?

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Расчет селективности автоматов

Устройства защиты — это в большинстве случаев не какие-то хитрые приборы, а стандартные и хорошо знакомые всем автовыключатели. Чтобы обеспечить им верную селективность, нужно просто верно подобрать натройки параметров. Работа таких агрегатов базируется на следующем условии:

Iс.о.послед ≥ Kн.о.* I к.пред., где:

  • Iс.о.послед — ток, при котором защита начинает действовать;
  • I к.пред. — ток короткого замыкания в конце защитной зоны;
  • Kн.о. — коэффициент надежности, который зависит от ряда настроек.

Вычислить селективность при управлении приборов по времени можно, используя такую схему:

tс.о.послед ≥ tк.пред.+ ∆t, где:

  • tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов в порядке близости к источнику питания;
  • ∆t — временная ступень селективности.

Категории УЗО

УЗО делятся на четыре категории в зависимости от метода управления, назначения, способа монтажа и числа полюсов. Каждое УЗО предусматривает свою сферу применения и ограничения по эксплуатации.

ТипХарактеристика
ЭлектромеханическиеСамый старый тип выключателей, появившийся в 1920-х годах. В качестве источника энергии для осуществления защиты прибор использует ток утечки. Главными плюсами электромеханического УЗО являются прочность и точная работа. Для магнитного сердечника характерна повышенная чувствительность и постоянство температуры. Устройство изготавливается из сплавов на основе нано кристаллов, которые имеют высокий уровень проницаемости
ЭлектронныеУстройство приводится в действие за счет усилителя на микросхеме или полупроводниковом триоде. Выключатель точно реагирует на появление даже незначительного тока в области вторичной обмотки. Усилитель преобразует ток в импульс, нужный для активации реле. Чтобы детали электронного УЗО активизировались, обязательно наличие напряжения. Потребность приборов в напряжении сети выступает главным недостатком данного типа выключателя
Переносные Простой и компактный механизм, которое устанавливается в помещениях с высокой влажностью (например, в ванной). Модель представляет собой сетевой адаптер с отверстием в виде розетки для вилки. Устройство подсоединяется к розетке, после чего электроприбор можно включать. При установке такого УЗО нет необходимости изменять параметры электропроводки
С системой защиты от сверхтокаКомбинированное устройство, которое обеспечивает защиту пользователей от электрического тока, величина которого превышает номинальный ток. Основным преимуществом покупки такого механизма является компактность – прибор занимает мало места в щитке. Устройство имеет одну уязвимость – оно не защищено от ложных срабатываний, которые вызываются оргтехникой

Принцип работы

Основу схемы устройства УЗО составляет дифференциальный токовый трансформатор. Он представляет собой тороидальный сердечник из ферромагнитного материала, на котором располагаются обмотки. Две из них токовые — выполнены фазным и нулевым проводами. Они содержат не более нескольких витков и рассчитаны на номинальный ток устройства. Намотаны эти обмотки в одном направлении таким образом, что при питании нагрузки в нормальном режиме создаваемые ими магнитные потоки в сердечнике уравновешиваются. Это объясняется тем, что при отсутствии цепей утечки токи в фазном и нулевом проводе равны между собой по величине и противоположны по направлению в любой момент времени.

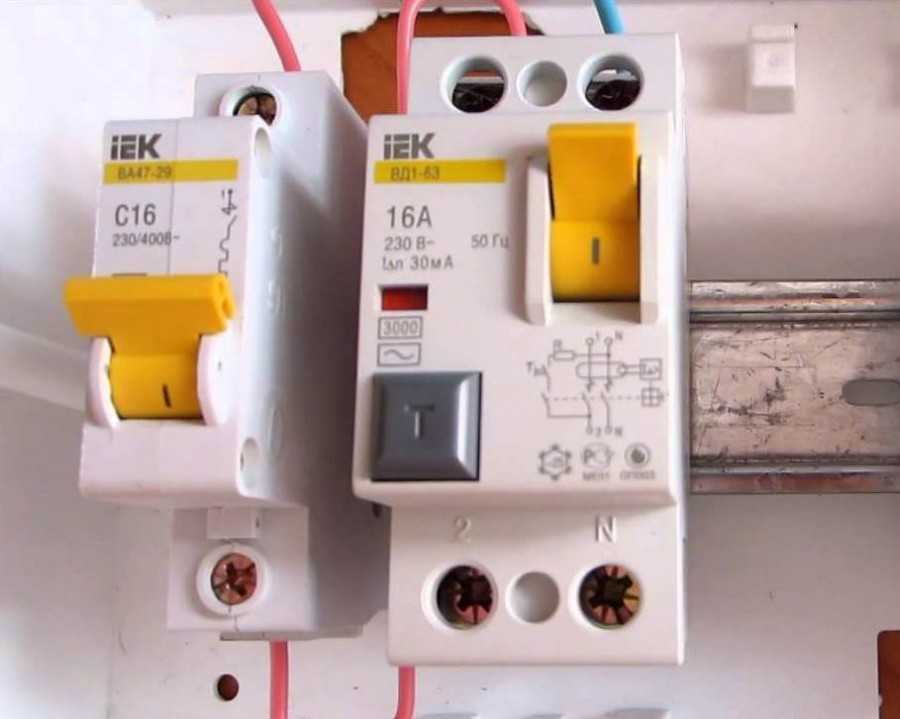

Внешний вид (на примере ABB и IEK).

На фото:

— Двойные цилиндрические клеммы для обеспечения монтажа. — Информация о характеристиках. — Индикатор реального положения контактов (независимо от рычага): красный (замкнуты), зеленый (разомкнуты). — Кнопка «Тест» для периодической проверки работоспособности (обычно раз в месяц).

Третья обмотка трансформатора тока является сигнальной, имеет большее количество витков и выполнена более тонким проводом. Она питает реле, воздействующее на механизм отключения УЗО. Ток в этой обмотке появляется только в случае возникновения токовой разности в фазном и нулевом проводе. При этом в сердечнике трансформатора возникает некий результирующий магнитный поток, который индуцирует ток в сигнальной обмотке.

Вся система сбалансирована таким образом, что исполнительное реле срабатывает при определённой токовой разности фазного и нулевого провода. Данная величина называется дифференциальным током устройства и является одной из его основных технических характеристик

Разность токов фазы и нуля возникает только в случае образования обходной электрической цепи, когда часть тока фазы возвращается не по рабочему нулевому проводу. Данная разность токов равна так называемому току утечки, протекающему мимо рабочего нуля. Таким образом, срабатывание УЗО происходит в том случае, когда значение тока утечки достигает величины дифференциального тока срабатывания устройства.

Карта селективности

Для обеспечения предельно высокого уровня защиты выключателей, потребуется карта селективности или её визуальное изображение. Карта является своеобразной схемой, которая отображает все комплексы параметров тока в электросети.

Чтобы создать правильную карту селективности, нужно придерживаться следующих положений:

  • электрические установки нужно подсоединять к единому источнику питания;
  • необходимо правильно выбрать масштаб, чтобы все расчетные точки поместились на ней;
  • кроме качеств автоматов, следует обозначить максимальные и минимальные значения КЗ в точках системы.

Параметры агрегатов наносятся на карту по очереди, которая определяется порядком их подсоединения. Чтобы правильно выстроить схемы, нужно применять оси с ключевыми показателями. Правильно составленная карта — ключ к легкому сравнению параметров устройств защиты и общей селективности.

Сколько нужно УЗО: одно, два, три?

При проектировании проводки необходимо определить количество устройств дифференциальной защиты. В этом случае возможны различные варианты, каждый из которых имеет свои преимущества и недостатки:

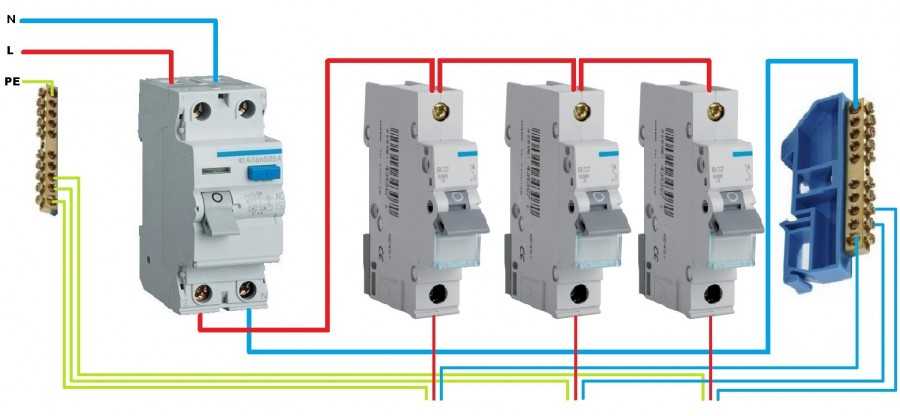

  • Одно защитное устройство. В этом случае УЗО устанавливается сразу после главного автоматического выключателя, перед отдельными линейными выключателями. Установка только одного устройства экономит деньги и место в распределительном устройстве, но затрудняет поиск повреждений в случае токов утечки.
  • Установка нескольких УЗО, по одному на каждую линию. Это позволяет выбрать уставку устройства в зависимости от назначения УЗО. Для ванной комнаты требуется уставка 10 мА; все остальные устройства устанавливаются с уставкой 30 мА. Если количество реле велико, к каждому защитному устройству можно подключить несколько линий с отдельными автоматическими выключателями.
  • Установка автоматического выключателя утечки на землю (УЗО) с номиналом 100 мА ниже по потоку от главного автоматического выключателя и нескольких автоматических выключателей с номиналом 30 мА для отдельных линий или групп устройств. Эта схема обеспечивает максимальную безопасность для людей и здания.

Согласно правилам монтажа, параграф 7.1.83, допустимый ток утечки для оборудования составляет 0,4 мА на 1А входного тока и не должен превышать 1/3 настройки УЗО.

Таким образом, при наличии одного автоматического выключателя утечки на землю (УЗО или автоматического разъединителя) на 30 мА максимальный ток прибора не должен превышать 25 А или 16,5 кВт в случае однофазной системы. Если общая мощность выше, потребители должны быть разделены на группы с отдельным УЗО для каждой линии.

ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

УЗО предназначено для работы в сетях с защитным проводником (PE или PEN). При включении электроприборов в таких сетях их корпуса соединяются с защитным нулевым проводником через специальный контакт в розетке.

Таким образом, при пробое внутренней изоляции и появлении фазного напряжения на корпусе происходит короткое замыкание и отключение автомата питания электромагнитным расцепителем.

Однако в случае частичной потери внутренних изоляционных свойств прибора, электроток, протекающий между фазным проводом и защитным нулём, может быть гораздо меньше уставки не только электромагнитного, но и теплового расцепителя.

В этом случае корпус электроприбора может находиться под напряжением, в то время как защита от сверхтоков не будет реагировать и отключение не произойдёт. В этой ситуации и приходит на помощь УЗО — устройство защитного отключения.

В основе принципа работы УЗО — контроль токовой утечки, возникающей при снижении уровня изоляции электрооборудования.

Основной элемент устройства защитного отключения — дифференциальный трансформатор. Магнитный сердечник этого трансформатора имеет форму тора (проще говоря, бублика). Первичной обмоткой трансформатора служат фазный и рабочий нулевой провода, обычно образующие несколько витков. Вторичная обмотка питает исполнительный механизм, производящий отключение.

При исправной изоляции подключенный к сети прибор создаёт только одну токовую цепь: фаза — нагрузка — рабочий ноль. В этом случае первичная обмотка трансформатора создаёт результирующий магнитный поток в сердечнике, равный нулю, так как токи фазного и нулевого рабочего проводов равны по величине и находятся в противофазе.

В случае ухудшения изоляции в приборе кроме основной токовой цепи, в зависимости от места повреждения изоляции образуется одна или две дополнительные параллельные цепочки:

  • фаза — нагрузка — защитный проводник (PE или PEN) — рабочий нулевой провод;
  • фаза — защитный проводник — нагрузка — рабочий нулевой провод.

В любом из этих случаев электроток фазного провода делится на две цепи — одна часть тока возвращается через рабочий ноль, вторая — через защитный провод.

Это приводит к тому, что ток в фазном проводе больше, чем в рабочем нулевом проводнике, следовательно, магнитные потоки нуля и фазы уже не уравновешиваются. Ток во вторичной обмотке индуцируется разностью этих потоков, поэтому трансформатор и называется дифференциальным.

Различные модели УЗО настроены на разные значения тока утечки, при котором происходит срабатывание исполнительного механизма и отключение устройства от сети. Уставка тока утечки является основным техническим параметром УЗО.

Мировая промышленность производит устройства защитного отключения, имеющие следующие значения дифференциального тока срабатывания:

  1. 6 мА — приборы самой высокой чувствительности, соответствуют стандартам безопасности стран ЕС и США. Их использование в сетях с изношенной проводкой приводит к неустойчивой работе и частым отключениям. В России не применяются;
  2. 10 мА — устройства, имеющие такую уставку дифференциального тока применяются при подключении электрооборудования в помещениях с повышенной влажностью и других опасных условиях;
  3. 30 мА — устройства с такой характеристикой имеют наибольшее распространение;
  4. 100 мА и более — отдельный класс устройств, выполняющих противопожарные функции.

Особое предназначение УЗО с дифференциальным током отключения 100 мА и более обусловлено тем обстоятельством, что электроток 100 мА и выше считается смертельным при его протекании через тело человека. Поэтому устройства защитного отключения с токами 10 и 30 мА предназначены для защиты человека и подключаются в цепи отдельных электроприборов.

УЗО на 100 мА и выше не гарантируют защиту человека от смертельно опасного тока, они служат для предотвращения возгорания электропроводки и устанавливаются обычно во вводных и распределительных щитах.

Как правильно подключить трехфазное УЗО

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.

Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.

В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.

Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.

Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.

Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).

Важно

Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).

В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

  • генератора;
  • приемника;
  • или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

  • абсолютная;
  • относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

  • величиной выдержки времени на срабатывание;
  • уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.

Первый параметр диф защиты – рабочий ток.

Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая

колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан вовторой колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбираютменьшее .

Номинал автомата, АМощность потребителя, кВт
11,1
22,3
33,4
66,8
1011,4
1618,2
2022,8
2528,5
3236,5
4045,6
5057
6371,8

ТАБЛИЦА 1. Выбор номинала по мощности.

Еще 2 нюанса о выборе рабочего тока автомата и УЗО.


Рис. 1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

  1. Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.
  2. Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).

Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.

Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.

Сечение жилы, кв.мм.Ток, АМощность, кВт
1,5194,1
2,5275,9
4388,3
64610,1
107015,4
168518,7
2511525,3
3513529,7
5017538,5
7021547,3
9526057,2
12030066,0

ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.

  1. Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.

Что такое селективность

Селективные устройства защитного отключения выполняют те же задачи и работают по тому же принципу, что и простые. Приборы сравнивают значения тока в фазном и нулевом проводах и на основе измерений высчитывают ток утечки. Если он превышает уставку, электропитание квартиры отключается.

Ток утечки возникает в 2 ситуациях:

  1. Повреждена изоляция проводки. Существует риск возгорания или поражения человека электрическим током.
  2. Вышеописанный риск оправдался. Человек коснулся либо попавшего под фазный потенциал корпуса электроприбора, либо непосредственно оголенного провода от розетки.

Что такое селективность?

Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.

Чтобы вам было понятно, рассмотрим это на простом примере.

Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:

  • После вводного автомата установлено общее селективное УЗО на вводе.
  • Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.

Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).

Наглядно про селективность УЗО на видео:

Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.

В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.

Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.

Особенности подключения

Надо помнить, что стандартное УЗО работает на защиту человека, не реагируя на замыкание или излишнюю нагрузку. А вот дифавтомат рассчитан на любые нарушения в работе цепи. УЗО можно ставить параллельно обычным автоматам, задавая им работу в паре, или же остановить выбор на дифавтомате.

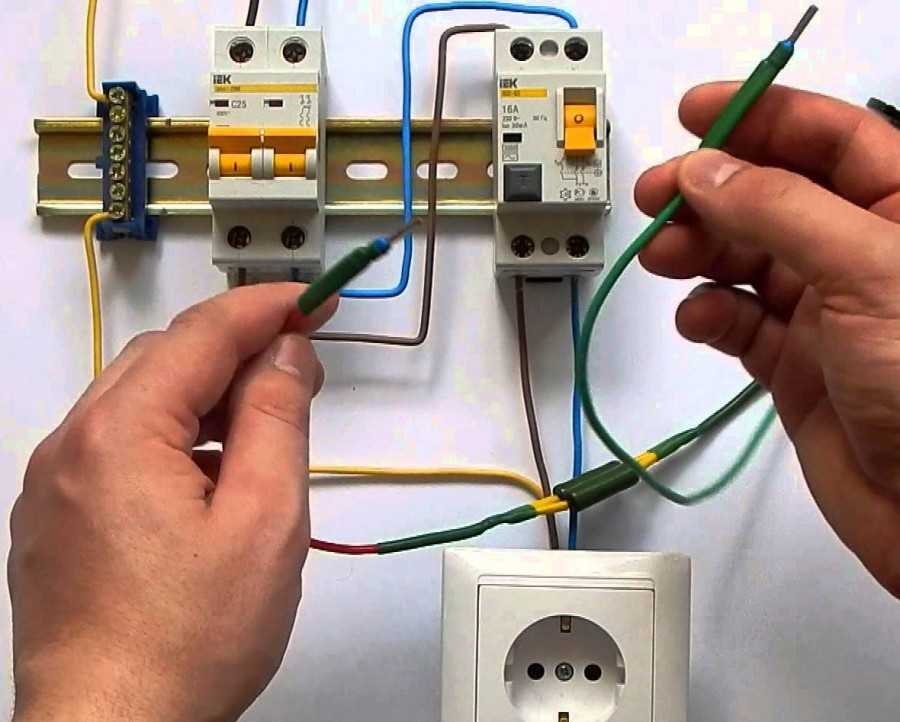

Чтобы понять, как правильно подключить УЗО, необходимо рассмотреть несколько вариантов:

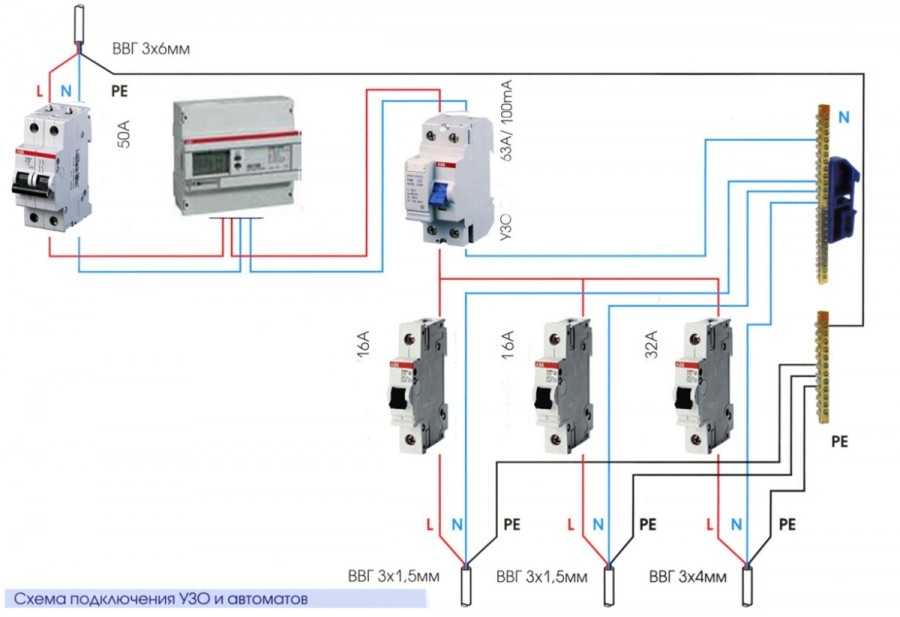

  • Базовым подходом будет подключение после счетчика учета, который в свою очередь идет за центральным автоматом.
  • Предпочтительная последовательность такова: За центральным автоматом идет счетчик, после которого монтируется селективный УЗО. Затем врезается групповой автомат, а за ним уже идут групповые защитные устройства.

Итак, устройство врезается как можно ближе к счетчику, как это видно по фото УЗО в щитке. А вот ставить общее устройство для зашиты на старую разводку TN-C не допустимо. Но если возникает необходимость установить прибор для безопасности? Тогда надо ставить его уже после автоматов, идущих на приборы.

Также следует учесть и некоторые правила монтажа:

  • исключить возможность объединения после УЗО провода «ноль» с заземлительной клеммой;
  • не допускать неполного фазного подключения;
  • не подключать провод нагрузочного типа до защитного устройства к рабочему проводнику;
  • не крепить ноль с защитным проводом при установке розеток;
  • исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
  • не соединять нейтраль и фазу, прошедшие через защитный прибор, с иными нулевыми и фазными проводниками.

Сложнее обстоят дела в квартирах с отсутствующим заземлением. В таком случае действует иная инструкция для подключения:

  • Во-первых, ставить общее устройство нельзя.
  • Во-вторых, для каждых потребителей нужно предусмотреть защиту отдельными УЗО.
  • В-третьих, проводники защитного типа от розеток должны максимально быстро заводиться на защитную клемму.
  • В-четвертых, при каскадном подключении верхние защитные приборы должны быть менее чувствительны по сравнению с идущими за ними устройствами.

Устройства защитного отключения позволяют существенно обезопасить человека, исключив получение электротравм вследствие токовых утечек. Устанавливать это прибор собственноручно не рекомендуется. Для качественной и безопасной работы электросети целесообразно привлечь к работе специалистов.

Селективность — защита

Селективность защиты не нарушается при внешних коротких замыканиях независимо от состояния фиксации элементов за шинами.

Селективность защиты обеспечивает отключение минимального числа потребителей при повреждении какого-либо участка. Для обеспечения селективности защиты ближайшие к потребителю выключатели должны иметь наименьшую и по мере приближения к источнику питания — возрастающую выдержку времени при отключении. Разность значений времени отключения двух последовательно расположенных выключателей между источником питания и потребителем называется ступенью селективности.

Селективность защиты в электрических сетях — избирательность при автоматическом отключении участков сети. Например, при коротком замыкании в сети участок сети с коротким замыканием должен отключиться аппаратом, расположенным перед этим участком, а не аппаратом, расположенным ближе в источнику питания, так как последний может включать и другие участки сети.

Селективность защиты с отсечкой трансформатора, имеющей время 0 5 сек, обеспечивается.

Селективность защиты плавкими предохранителями в разомкнутых сетях, как было показано выше ( см. § 2.4), достигается или путем соответствующего выбора номинальных токов плавких вставок последовательно установленных предохранителей, или путем соответствующего выбора площадей поперечного сечения плавких вставок.

Селективность защиты питающих линий и подстанции обеспечивается всегда, так как предохранители перегорают практически мгновенно.

Выбор плавких вставок предохранителей для трехфазных трансформаторов.

Для селективности защиты трансформаторов предохранители выбираются по номинальной силе тока плавкой вставки, исходя из следующих соображений: а) предохранители на стороне низшего напряжения должны защищать трансформатор от перегрузок и от коротких замыканий в сети низкого напряжения. Главный предохранитель на стороне низшего напряжения выбирают по номинальному току трансформатора. При наличии на стороне низшего напряжения нескольких ответвлений для защиты от перегрузок устанавливаются на ответвлениях предохранители, выбираемые по току ответвления; глаиный предохранитель является в этом случае защитой от коротких замыканий на оборке и резервной защитой по отношению к предохранителям ответвлений; б) предохранители на стороне высшего напряжения предназначаются для защиты от повреждений внутри трансформатора и от коротких замыканий на стороне высшего напряжения. Эти предохранители выбирают на 2 — 3-здратный ток для трансформаторов мощностью до 180 ква и на 1 5 — 2-кратный ток для трансформаторов мощностью до 320 ква.

Схема включения максимального реле.| Схема включения максимального реле совместно с реле времени и сигнальным реле.

Обеспечение селективности защиты различных участков сети вызывает необходимость — определенной последовательности срабатывания реле, установленных в различных ее участках.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно величины номинальных токов плавких вставок предохранителей на двух смежных участках линии.

Чтобы обеспечить селективность защиты, токи плавких вставок предохранителей или расцепителей автоматов, установленных в одной цепи, должны по возможности отличаться не менее чем на две ступени.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно номинальные токи плавких вставок предохранителей на двух смежных участках линии.

Быстродействие и селективность защиты являются требованиями противоположного характера, и во многих случаях достижение одного из них идет в ущерб другому. В конкретных условиях при выборе рационального технического решения приходится находить компромиссное решение

При выборе типа защиты целесообразно учитывать степень важности защищаемого объекта. Более совершенная и дорогостоящая защита оправдывает себя при мощных преобразовательных установках, не допускающих даже кратковременного перерыва электропитания.
 . В противном случае селективность защиты при внешних коротких замыканиях нарушается

Для второй ступени защиты расчет параметров производится аналогично.

В противном случае селективность защиты при внешних коротких замыканиях нарушается. Для второй ступени защиты расчет параметров производится аналогично.

Выводы и полезное видео по теме

Доступное и понятное видеопояснение селективности работы защитного аппарата:

Видео демонстрирует практику включения с цепь группы приборов и реальное действие устройств в аварийных ситуациях:

Часто можно встретить рассуждения относительно простоты включения УЗО в электросеть частного жилища. Вместе с рассуждениями нередко рекомендуют делать эту работу своими руками. Мотив известный – экономия. Однако экономить на собственной безопасности не самый лучший выбор. А потому, подобные действия по монтажу селективного аппарата защиты всегда следует выполнять руками профессионального электрика.

У вас есть опыт использования или подключения селективных УЗО и вы можете дополнить наш материал интересной информацией по теме статьи? Пожалуйста, пишите свои комментарии, задавайте вопросы в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
