Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Источник

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Советы: как тестером проверить напряжение

В случае, когда необходимо узнать напряжение в розетке, нужно вставить каждый провод в отверстие для вилки. В этой ситуации, прибор может показать на дисплее 215,5 В. Обычно, это стандартный вольтаж в любых помещениях. Интересный момент, что для определения такого показателя, как сопротивление, которое протекает в электрическом проводе, этих манипуляций недостаточно. Результат от этого будет отрицательный.

Еще один важный момент измерения напряжения при помощи тестера, заключается в том, что в розетке можно проверять только переменный вид напряжения! Похожим способом можно проверить напряжение в обычной батарейке. Для этого достаточно поднести металлических «крокодильчиков» к полюсам обычного аккумулятора. Стоит так же учитывать, что для механизма с мощностью в 1-2 вольта, необходимо подавать ток, в несколько раз превышающий 2 Ампера.

При проведении любого измерения, не следует держать аппликаторы дольше 0,5 секунд, в противном случае, это вызовет сбой в работе прибора или ухудшит его основную функциональность, показывая неточные значения. Точно так же, можно протестировать и автомобильный аккумулятор, только для этого потребуется особая, «автомобильная» насадка.

Проверяют мультиметр по следующей схеме:

1. Подключаем аппарат к источнику питания (сегодня, многие механизмы обладают встроенным аккумулятором).
2. По нижеуказанной схеме, подключаем провода к мультиметру.
3. Тестируем клеммы. Для этого подносим их друг к другу, и если раздастся гудок – это и будет говорить о качественной работе «крокодильчиков».
4. Устанавливаем показатель, который необходимо определить (в данном случае, это будет напряжение).
5. Выбираем единицы долей числового значения.

Прибор готов к использованию! Перед началом работы, мультиметр необходимо протестировать, чтобы избежать неточностей.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

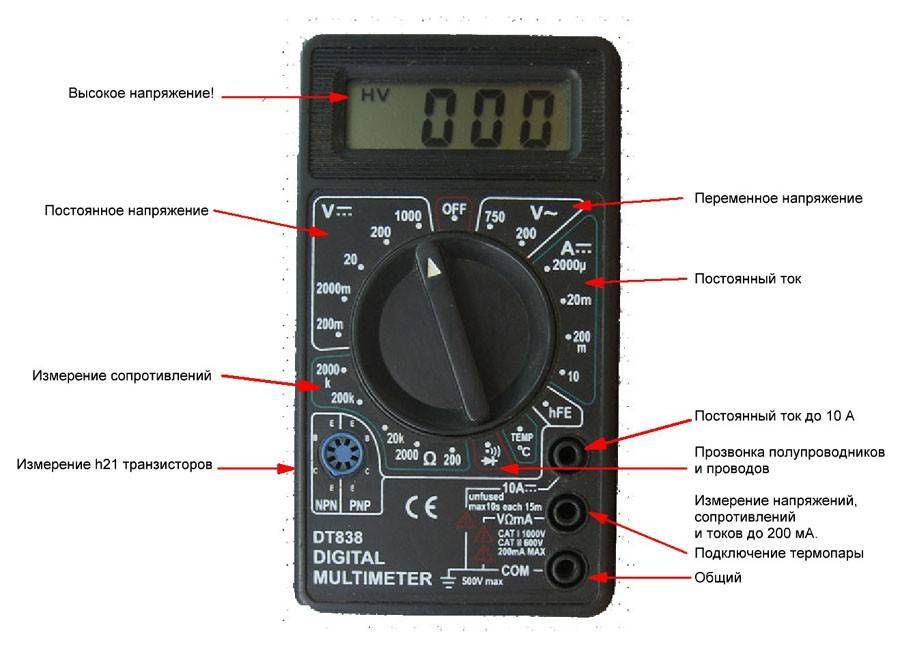

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

• 1 – розетка сети переменного тока или контакты автономного источника электропитания;
• 2 – электроприбор;
• 3 – провода (кабель) питания электроприбора;
• 4 – место разрыва электроцепи и подключения щупов мультиметра;
• 5 – тестер, включенный в режим измерения переменного тока;
• 6 – измерительные провода из комплекта поставки мультиметра.

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.

Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Отличие измерения постоянного и переменного тока

Название DC относится к постоянному току, который протекает всегда в единственной направленности. Этот вид тока характерен для источников питания типа АА, ААА, Крона, а также аккумуляторных батарей, которые установлены в телефонах или транспортных средствах. Перед многими специалистами стоят вопросы по замеру данного показателя.

Наряжение в розетке

Различные виды измерительных приборов обладают разнообразными маркировками для замеров постоянного тока. Зачастую это DCA и DCV, либо A и V на лицевой панели, со значением наподобие горизонтальной линии, а также пунктира под ней.

Переменный ток имеет обозначение AC, и изменяет свое направление через одинаковый промежуток времени большое количество раз в период равный одной секунде. Обычные розетки, находящиеся в квартире, имеют переменный ток, который изменяет направленность пятьдесят раз в секунду. Различные экземпляры мультиметров содержат следующие указатели на панели измерительного прибора: ACA и ACV, либо А и V с волнистой линией.

В случае если нужно замерить ток постоянной величины DC, то следует придерживаться полярность при присоединении щупов измерительного инструмента, в особенности, если этот прибор аналогового типа.

Если измерительная процедура производится цифровым мультиметром, то такая последовательность не важна, только результат будет с минусовым значением. Стрелочный тестер не сможет замерить напряжение постоянного тока, так как стрелка будет отклоняться в обратное положение.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

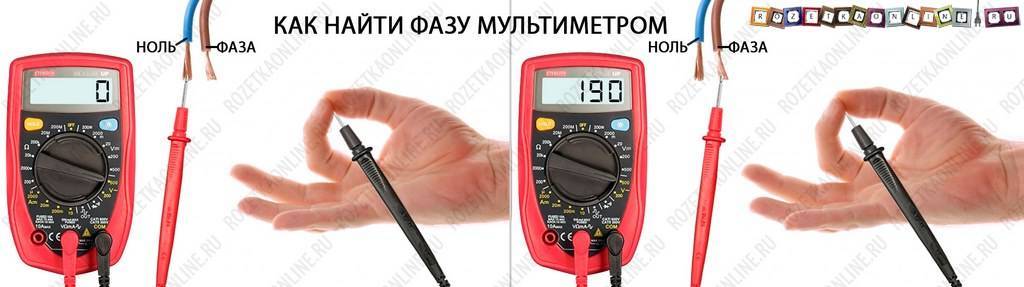

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах

Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники

Подключение щупов в мультиметр

Щупы — специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого — провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические «крокодилы» — зубчатые зажимы.

«Крокодил» являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя. Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим «минусом», выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения. Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение — круговой переключатель на позиции «►» (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления

Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

“Крона” – батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение – 9 В, ёмкость в среднем – 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
3. При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде “колпачков”. Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
2. Определяем фазу. Для этого существует индикаторная отвертка.
3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию «750» (в других тестерах может быть 600, 1000) секции «V~». Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем — «пустить» мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один «ноль» — прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного напряжения бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В — это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.
