Как собрать цветомузыку?

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Схема с использованием светодиодов

Рассмотрим ещё одну инструкцию как сделать цветомузыку, теперь уже на обычных светодиодах. Берём следующие элементы:

  • Пластина из оргстекла
  • Как минимум 4 светодиода
  • Кабель


Соединяем пластины с помощью термопистолета. Светодиоды тоже зачищаем.

Далее следуем схеме на приведенном ниже фото цветомузыки и закрепляем установку в авто. У данной схемы есть одна особенность – количество светодиодов напрямую зависит от мощности блока питания, и должно быть ему равным. Иными словами для двенадцативольтового блока потребуется четыре диода на 3v каждый.

Ещё один популярный метод заключается в использовании сразу нескольких последовательно соединённых светодиодов. Подбираем два частотных фильтра для высоких и низких частот соответственно. Через них сигнал передаётся на усилители, и далее на светодиоды.

Если сделать номиналы резисторов, а в качестве транзистора выбрать КТ817, то установку можно сделать намного ярче.

  • Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы

  • Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона

  • Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения

И, наконец, самая необычная схема в виде ночного неба. Она приятно удивит любого вашего пассажира, и сделает прослушивание музыки максимально комфортным. Этот метод успешно применяется не только в авто, но и в комнатах.

Суть схемы проста: подготавливаем потолок для создания тёмного фона. Подбираем светодиоды с лампочками разной яркости и размещаем их на потолке в хаотичном порядке.


Собираем схему как показано на рисунке и посещаем её в спичечный коробок.

Надеемся что приведенные выше схемы помогут вам не только с комфортом прослушивать любимую музыку, но и приятно удивить друзей и родных необычными самодельными устройствами.

Общие рекомендации для самостоятельной сборки

Самые простые схемы (особенно не предназначенные для практических целей, а собранные для экспериментов) можно собирать совсем без платы. Такой монтаж называется «паучком» — выводы деталей спаиваются между собой на весу. Это позволяет опробовать схему, посмотреть, как она работает, поэкспериментировать с заменой деталей и т.п.

Такой способ наименее трудоемок, но не может обеспечить жесткий монтаж, механическую прочность, а также не обеспечивает защиту от случайных замыканий. Поэтому более сложные схемы, а также устройства, предназначенные для эксплуатации, лучше собирать на жесткой плате.

Проще всего собрать схему на макетной плате. Для этого надо взять кусочек макетки подходящего размера, впаять туда детали и соединить их проводами согласно принципиальной схеме.

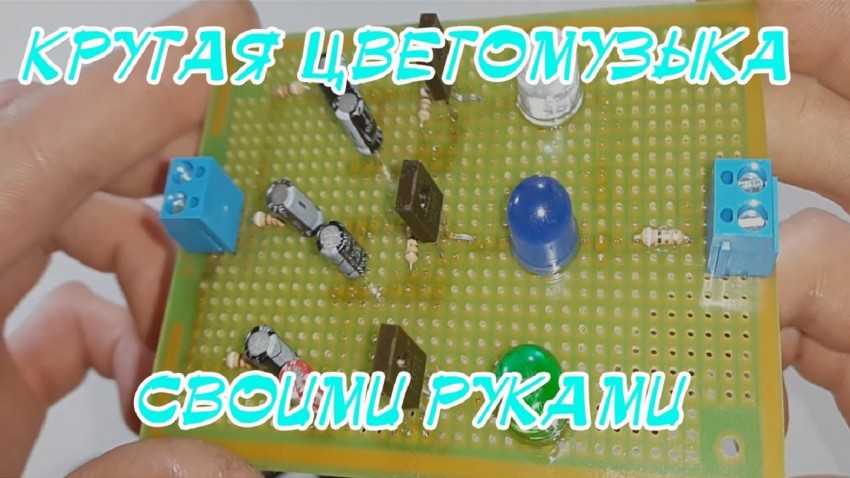

Монтаж ЦМУ на макетной плате

Этого можно избежать, собрав все на печатной плате. Ее чертеж могут предоставить разработчики вместе со схемой. Если есть навыки и время, плату можно разработать самостоятельно. Дальше надо изготовить плату одним из известных способов, и собрать на ней схему.


Печатная плата для ЦМУ с компрессорами

Освоив эти достаточно несложные схемы, любители самоделок могут перейти к более сложным системам. Для тех, кто не имеет возможности или желания корпеть с паяльником, в продаже имеются готовые автоматы световых эффектов. Они также дают возможности для творчества, не отнимая времени для сборки собственно электроники.

ОШИБКИ И FAQ

FAQ:Большинство проблем можно решить, прочитав вот эту статью: https://alexgyver.ru/ws2812_guide/

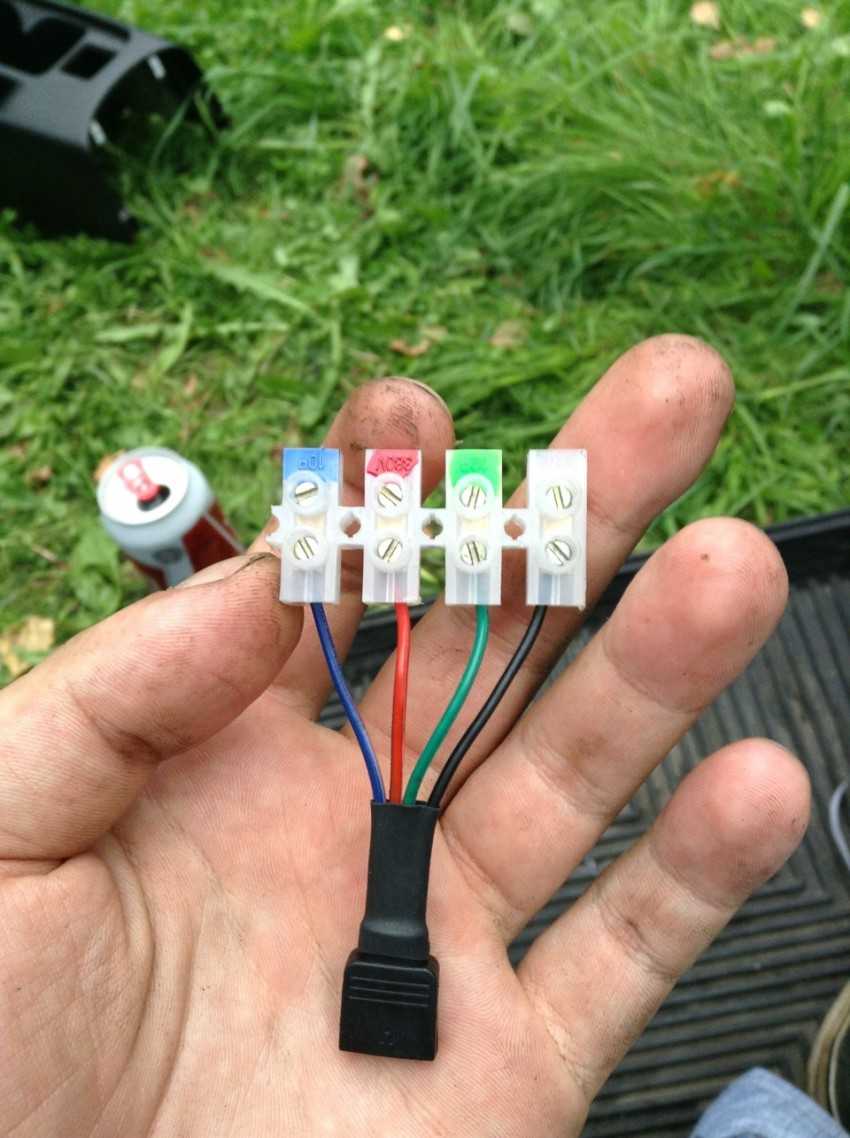

В: Купил ленту, на ней контакты G, R, B, 12. Как подключить?О: Это не та лента, можешь выкинуть

В: Прошивка загружается, но выползает рыжими буквами ошибка “Pragma message….”О: Это не ошибка, а информация о версии библиотеки

В: Что делать, чтобы подключить ленту своей длины?О: Посчитать количество светодиодов, перед загрузкой прошивки изменить самую первую в скетче настройку NUM_LEDS (по умолчанию стоит 120, заменить на своё). Да, просто заменить и всё!!!

В: Сколько светодиодов поддерживает система?О: Версия 1.1: максимум 450 штук, версия 2.0: 350 штук

В: Как увеличить это количество?О: Варианта два: оптимизировать код, взять другую библиотеку для ленты (но придётся переписать часть). Либо взять Arduino MEGA, у неё больше памяти.

В: Какой конденсатор ставить на питание ленты?О: Электролитический. Напряжение 6.3 Вольт минимум (можно больше, но сам кондер будет крупнее). Ёмкость – минимум 1000 мкФ, а так чем больше тем лучше.

В: Как проверить ленту без Arduino? Горит ли лента без Arduino?О: Адресная лента управляется по спец протоколу и работает ТОЛЬКО при подключении к драйверу (микроконтроллеру)

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

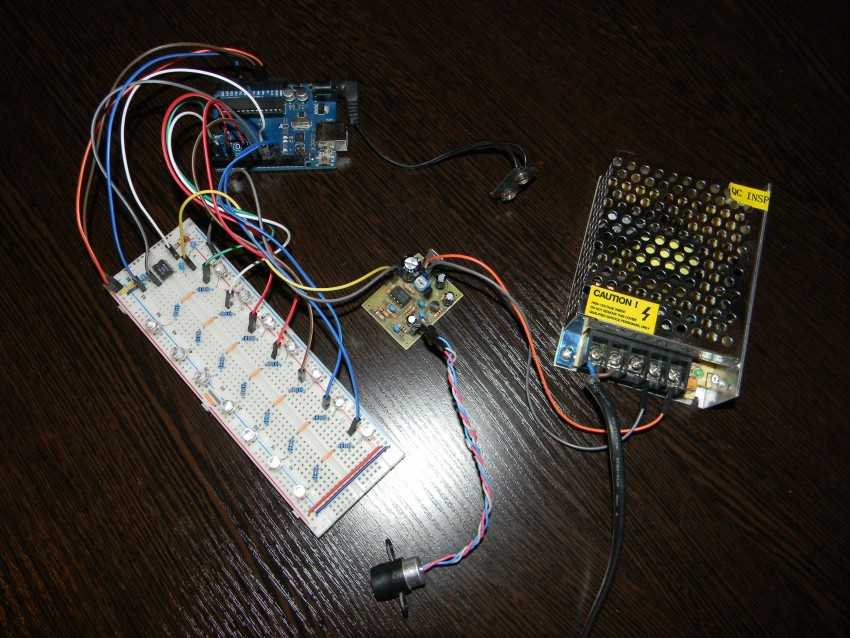

Цветомузыка на Ардуино.

Осветите свои новогодние вечеринки и поразите всех своих друзей этими удивительными музыкальными светодиодами разных цветов, которые реагируют на звуки и меняют свои оттенки, подстраиваясь под ритм. Эти огни — не что иное, как простые светодиодные полосы RGB, соединенные с Ардуино – мозгом этого проекта. Вы можете монтировать LED-ленты в любом месте дома и даже на открытом воздухе. Основная цель этого проекта Цветомузыка на Ардуино состоит в том, чтобы использовать ритмичное свечение на вечеринках, но вы также можете применять диоды для ежедневных целей, чтобы сделать вашу музыку интереснее. Установите ли вы полоску на свою входную дверь, диван, телевизор с LED-дисплеем, компьютерный стол или стены, это зависит только от вас. Границы использования заключаются только в возможностях вашей фантазии. Единственное условие правильного функционирования — рядом с огоньками у вас должно быть устройство вывода звука. Как сказано выше, в этом проекте используется Ардуино для аудиовхода, обработки звука и последующего вывода в схему контроллера светодиодной полосы через цифровые штырьки. Он использует блок питания 12 В для энергоснабжения как светодиодной ленты, так и Arduino. Преимущество этого проекта заключается в том, что он не «тратит впустую» аудио разъемы. Устройство имеет входное гнездо, которое посылает сигнал на Arduino и выходное гнездо для отправки того же сигнала на ваши динамики или наушники. Весь проект может быть завершен в течение 2 часов (или максимум 3 часов) и требует всего нескольких компонентов. Уверяю, вы будете очень удивлены, глядя на окончательный результат проекта, — он выглядит намного лучше, чем на изображениях.

Цветомузыка. Что может быть проще?

Вы начинающий радиолюбитель и вам нечем заняться? Хотите что-нибудь спаять, но не можете определиться с выбором? Делаем цветомузыку! Устроим дома дискотеку и будем зажигать, но сначала включим паяльник и немного попаяем. Не хотим дискотеку, просто поставим возле компьютера в уголок, пусть моргает под музыку.

Цветомузыкальная установка позволяет получать цветные вспышки в такт с исполняемой мелодией. Для начала возьмём транзистор, светодиод, резистор и источник питания 9В. Подключим источник звука и подадим напряжение

И что мы видим? Светодиод мигает в ритм музыки. Но мигает надоедливо под уровень громкости. И тут встаёт вопрос разделения звуковой частоты. В этом нам помогут фильтры из конденсаторов и резисторов. Они пропускают только определённую частоту, и получается, что светодиод будет мигать только под определённые звуки

На схеме приведён пример простой цветомузыки. Но это только небольшая приставка, с незначительной яркостью. Она состоит из трёх каналов и предусилителя. Звук подаётся с линейного выхода или усилителя НЧ на трансформатор, который нужен для усиления звука и гальванической развязки. Подойдёт сетевой малогабаритный, на вторичную обмотку которого подаётся звуковой сигнал. Можно обойтись без него, если входного сигнала достаточно для вспыхивания светодиодов. Резисторами R4-R6 регулируется вспыхивание светодиодов. Далее идут фильтры, каждый из которых настроен на свою полосу пропускания частот. Низкочастотный — пропускает сигналы частотой до 300Гц (красный светодиод), среднечастотный — 300-6000Гц (синий), высокочастотный – от 6000Гц (зелёный). Транзисторы подойдут практически любые, структуры NPN с коэффициентом передачи тока не менее 50, лучше, если больше, например те же КТ3102 или КТ315.

Вы собрали надёжное, прекрасно работающее цветомузыкальное устройство, но чего-то не хватает? Модернизируем его!

Начнём с самого главного. Увеличим яркость. Для этого будем использовать лампы накаливания на 12 вольт. В схему добавляем тиристоры и питаем устройство от трансформатора. Тиристор – управляемый диод, позволяющий управлять мощной нагрузкой с помощью слабых сигналов. При прохождении через него постоянного тока он остаётся в открытом состоянии даже без управляющего сигнала, при переменном токе принцип работы похож на транзисторный. Имеет анод, катод – как у диода, и дополнительный управляющий электрод. Способен выдерживать приличную нагрузку, поэтому используется в схеме для управления лампами накаливания.

Звуковой сигнал подаётся от усилителя НЧ, мощностью 1-2 Ватта. Тиристоры практически любые, рассчитанные под ток ламп, лампы – автомобильные на 12 вольт. Трансформатор должен отдавать достаточный ток (1.5-5 ампер) в зависимости от ламп.

Если у вас есть опыт работы с сетевым напряжением, то лучшим вариантом будет использование осветительных ламп на 220 вольт. Сетевой трансформатор в таком случае не понадобится, а вот звуковой лучше оставить для защиты источника звука. При этом всё должно быть тщательно изолировано и размещено в надёжном корпусе.

Теперь делаем фоновую подсветку. Она будет работать обратно основным каналам: при отсутствии звука светодиод горит постоянно, подаётся звук – светодиод гаснет. Можно сделать один общий фоновый канал или несколько с отдельными звуковыми фильтрами и подключить по предыдущей схеме.

В схеме добавлен резистор (R2) для постоянного открытия транзистора. Поэтому ток через светодиод проходит свободно, но звуковой сигнал способен закрывать транзистор, светодиод гаснет.

Заменим трансформатор на транзисторный усилитель.

Избавляемся от звукового провода при помощи микрофона. Добавим его в предыдущую схему. Теперь цветомузыка будет реагировать на все окружающие звуки, в том числе и на разговор.

В схеме приведён пример двухкаскадного микрофонного усилителя. Резистор R1 необходим для питания микрофона, R2 R6 устанавливают смещение, R4 – настройка чувствительности. Конденсаторы C1-C3 пропускают переменный звуковой сигнал и не дают пройти постоянному току. Микрофон – любой электретный. Если схему использовать просто как предусилитель, то R1 и микрофон убираются, звуковой сигнал подаётся на C1 и минус питания. Номиналы деталей не критичны, особая точность здесь не важна. Главное не делать ошибок и у вас всё получится.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

  • подготовка фольгированного текстолита;
  • сверление отверстий под детали;
  • нанесение дорожек;
  • травление.

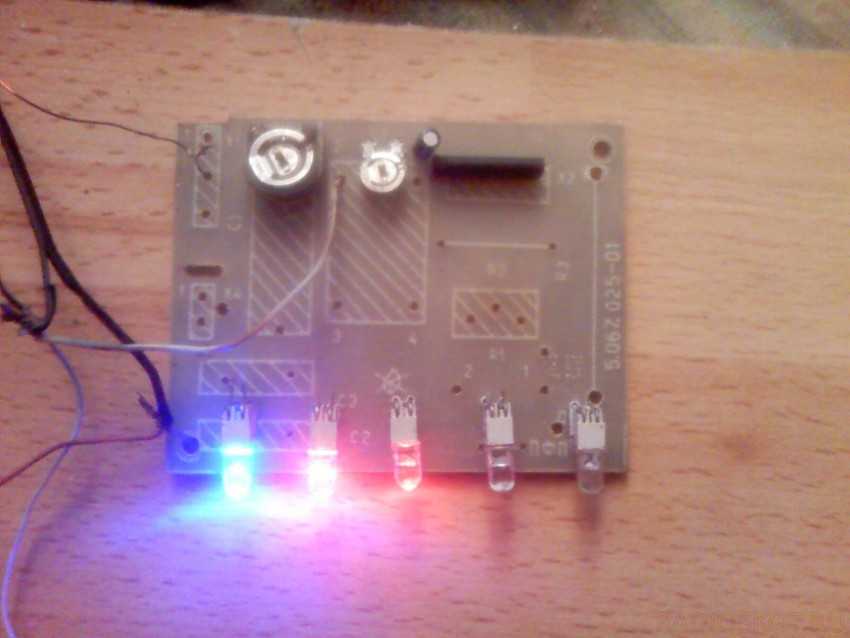

Пример макетного образца печатной платы Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.


Перечень необходимых радиоэлементов

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.


Цветомузыкальная приставка, собранная своими руками

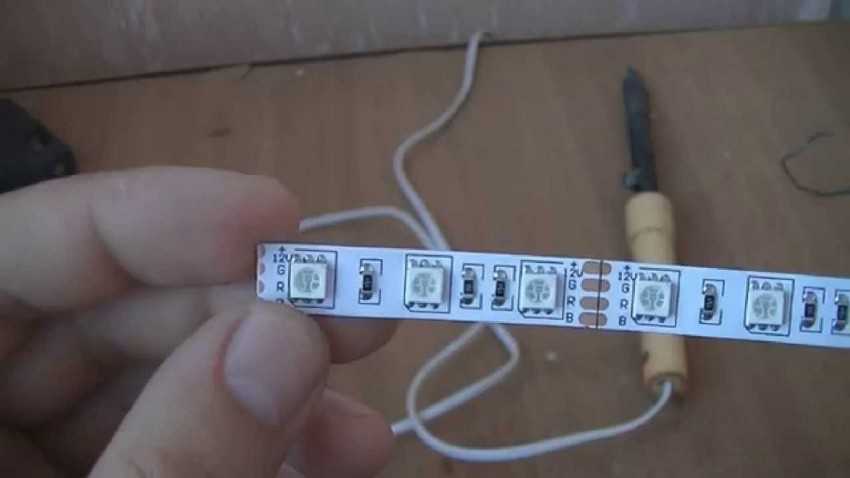

Использование светодиодных лент

Схема цветомузыки со светодиодной лентой RGB работает от напряжения 12 вольт. В ней наилучшим образом совмещаются основные параметры обычных вариантов. Данное устройство может работать в разных режимах – в качестве осветительного прибора или цветомузыкального сопровождения.

Включение режима цветомузыки производится с помощью микрофона, бесконтактным способом. В случае перехода на режим освещения, все имеющиеся светодиоды одновременно запускаются на полную мощность. Переход из одного состояния в другое выполняется специальным переключателем, для которого предусмотрена отдельная плата.

Порядок работы данной схемы осуществляется следующим образом:

  • Основной сигнал поступает через микрофон, выполняющий преобразования звуковых колебаний фонограммы. Поскольку сила полученного сигнала, поступающего в цветомузыкальную схему, незначительная, его необходимо усилить. Для этой цели используется транзистор или специальный усилитель.
  • Далее происходит запуск автоматического регулятора, удерживающего звуковые колебания в установленных рамках. Одновременно звук готовится к дальнейшей обработке.
  • С помощью встроенных фильтров сигнал разделяется на три составляющие, для каждой из которых предусмотрен отдельный диапазон частоты.
  • В конце всех действий выполняется усиление токового сигнала после его предварительной подготовки с применением транзисторов, функционирующих в режиме ключа.

Совет начинающим

Если вы задаетесь вопросом того, как сделать светомузыку из старой гирлянды, то обратите внимание, что сама гирлянда подключается к сети 220 вольт, а это то напряжение, которым вполне можно убить взрослого человека, не говоря уже про школьника. Соблюдайте все правила техники безопасности, а именно:

Не трогайте подключенные к сети.
Следите за целостностью провода, если с этим проблема, то лучше потратьте лишние 100 рублей и купите качественный провод.
При работе с транзисторами, тиристорами, конденсаторами соблюдайте осторожность в применении, ведь если они будут подключены к большему току, чем предполагалось, то взрыв элемента неминуем.

Простая схема

Собрать по такой схеме цветомузыку способен даже школьник, ведь она состоит всего из одного транзистора. Название его КТ815Г. Эту цветомузыку можно собрать на диодах, позаимствованных от простого карманного фонарика.Делается все следующим образом:

  • Светодиоды, которые мы сняли с карманного фонарика, разделяем пополам;
  • Находим подходящий короб, в котором будем собирать нашу схему. Идеально подойдет в данном случае вместо короба прямоугольная пластиковая коробка от использованного обувного крема;
  • Переключатель выносим. Он будет менять режим светомузыки на простое освещение.
  • Источником питания в нашем случае будут выступать три пальчиковые батареи;
  • Остается только поставить самодельную цветомузыку в багажник и наслаждаться эффектом.

Порядок сборки схемы.

О деталях приставки. Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами
со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные
– СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков.
При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом
ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки,
минимум – 2А. Если количество ламп на каждый канал увеличить – соответственно возрастет
потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный
на рабочий ток минимум – 250 мА(а лучше – больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность,
подав на его вход сигнал достаточного уровня.

Если этот каскад отрабатывает нормально, – собирают
активный фильтр. Далее – проверяют снова работоспособность того, что получилось.

В итоге, после испытания имеем – реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала.
Подобное занудство гарантирует безусловную работоспособность устройства после “чистовой” сборки на
монтажной плате, если работа проведена без ошибок и с применением “испытанных” деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать
более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить.
Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом – поможет избавиться от навесных проводов-перемычек.

Как собрать самостоятельно изменяющую цвет светодиодную палочку за 30 долларов

Ice Lights дают приятный и мягкий свет для фотографий и видео, но они могут стоить довольно дорого и быть только одного цвета.Их более дешевая версия под названием «волшебная палочка» меняет цвет, но здесь есть загвоздка. Из 360 светодиодов на палочке только 40 могут менять цвет. Итак, Джордан Торнсбург из Macroscope Pictures показывает вам, как объединить дешевое, универсальное и мощное в этом замечательном проекте DIY.

Из этого видео вы узнаете, как создать свою собственную ручную лампу, которая излучает мощное освещение и меняет цвета. Вы можете использовать его как в фотографии, так и в видео, как источник света или для спецэффектов.Я полагаю, что рисование света с помощью этого тоже было бы довольно круто. В целом компоненты стоят около 30 долларов, но вы можете сделать его еще более привлекательным за 15 долларов и добавить светодиодный контроллер с поддержкой Wi-Fi, чтобы вы могли управлять светом с помощью телефона.

Как сделать

Начните с вырезания выемки на трубе 1/2 дюйма и убедитесь, что есть достаточно места для подачи проводов светодиодной ленты, когда вы добавите втулку.

Возьмите втулку от 1,5 до 1/2 дюйма и вставьте ее в конец, пропуская провода светодиодной ленты через выемку. Удалите бумажную подложку поверх клея на полосе и заверните ее.

Как только светодиодная лента обернута вокруг трубы, отрежьте лишнюю трубу из ПВХ, но оставьте место для заглушки из ПВХ. Затем приклейте конец ленты к трубе, так как это предотвратит ее распускание. Когда это будет сделано, у вас есть лайтстик, и теперь пришло время для ручки.

Возьмите 1.5 ’’ трубы и отрежьте ее, чтобы получилась ручка. Джордан не называет точную длину ручки в видео, но я предполагаю, что это 15-20 см (6-8 футов). Сделайте выемку в ручке и определите ее глубину в зависимости от размера соединителя из ПВХ, и опять же, вы должны оставить место для кабеля после того, как прикрепите соединитель. Пришло время собрать все компоненты вместе.

Добавьте немного клея в верхнюю часть трубы 0,5 дюйма и добавьте втулку от 1,5 до 1/2 дюйма. Также добавьте к нему клей и наденьте на него 1,5-дюймовую муфту.

Для нижней части склейте муфту 1,5 дюйма и втулку с резьбой 1,5–1 / 2 дюйма. Добавьте туда шестигранную втулку и затяните ее гаечным ключом. Вы можете добавить переходник с 3/8 на 1/4 дюйма 20 и сделать его более универсальным и пригодным для использования с большинством осветительных стоек.

Перед тем, как подсоединить лезвие к рукоятке, возьмите батарейный отсек и прикрепите зажим для батарейки 9В. Пропустите их через ручку и вытащите кабель из выемки. Добавьте также светодиодный контроллер и снова вытащите кабель.Подключите провода светодиодной лампы к батарее и прикрепите ручку к световой палке. Наконец, добавьте деталь с шестигранным винтом и адаптером и закройте ручку. Вы можете приклеить кусок пенопласта, бумаги или чего-то подобного, чтобы корпус батареи не дребезжал. И вы закончили с базовой версией!

Если вы хотите использовать версию, управляемую смартфоном, вы можете добавить контроллер Wi-Fi и вставить его в ручку вместо контроллера светодиодной подсветки. С помощью приложения Magic Home вы сможете управлять цветом света, яркостью, создавать собственные макросы и т. Д.Джордан дает дополнительный совет: когда у вас есть только красный, зеленый и синий свет, а не другие варианты, это означает, что батареи стареют.

Что хорошего в этой сборке, за исключением универсальности и низкой цены, так это то, что любой может сделать ее. Когда дело касается электроники, я далек от профессионала, но даже я, наверное, смог бы это сделать с первой попытки. Как я уже упоминал во введении, я вижу множество вариантов использования этого света. Помимо использования его для фотографии и видео в качестве источника света, он также может работать и для рисования светом. Когда вы управляете им с помощью телефона, он позволяет свету реагировать на звук, поэтому вы даже можете использовать его в качестве светильника для вечеринки. И, конечно же, то, что, вероятно, имели в виду многие фанаты «Звездных войн» — вы можете представить, что это световой меч. В любом случае, я определенно сделаю это. А ты?

[MacroStick — Портативный светодиодный светильник для фото / пленки с поддержкой Wi-Fi | Макроскоп Изображения]

Микрофон или Jack 3.5мм

Через линейный вход Jack на 3,5мм, при помощи штекера можно подать звук напрямую от любого источника — магнитофона, радиоприемника, магнитолы, телефона и т.п.

Микрофон при этом отключается и перестает реагировать на внешние звуковые раздражители. Вся функциональность контроллера автоматом переключается на прямой источник звука.

Если кто-то считает этот разъем бесполезной «фичей», то можете сравнить скорость реакции смены цветов при использовании микрофона и Jack 3,5mm разъема.

Разница будет заметна невооруженным глазом.

А вот в автомобиле подсоединить магнитолу, лучше именно таким способом.

Чувствительность микрофона регулируется специальной ручкой.

С обратной стороны вставлена клеммная колодка для непосредственного подключения RGB светодиодной ленты.

В большинстве моделях колодку эту можно отсоединить.

1 of 2

Так гораздо удобнее производить коммутацию всех проводов.

Настройка ЦПФ6.

Собранная без ошибок и из исправных компонентов ЦПФ6 работоспособна при первом включении. Однако при первом включении следует установить движок R7 в нижнее (по схеме) положение и проверить потребляемый ЦПФ6 ток. Ток дежурного режима после заряда конденсаторов в авторском экземпляре ЦПФ6 составляет 11 мА. 1). Проверяют постоянное напряжение +7,3 В и +3,5 В на катодах стабилитронов VD3 и VD4 (соответственно) измеренное относительно общего провода. Контроль постоянного напряжения осуществляют осциллографом или мультиметром в режиме «+U». 2). Плавно вращают движок подстроечного резистора R7 и устанавливают на выходе микрофона BM1 постоянное напряжение +0,7 Вольта. Если микрофонный усилитель работает нестабильно и возбуждается

, проверяют подключён лиэкран печатной платы к общему проводу ЦПФ6. После подключения экрана проблем с микрофонным усилителем обычно не возникает. 3). Проверяют постоянные напряжения в остальных точках, обозначенных на рисунке 1 крестиками. Постоянные напряжения указаны при полностью выведенных потенциометрах RP1, RP2, RP2.2, RP2.3, RP2.4 и могут отличаться в небольших пределах (до 10%). 4). Уточнение максимального рабочего тока светодиодов (например, при использовании других типов светодиодов с другими прямыми падениями напряжения) рассмотрим для ПФ «А».

Затвор полевого транзистора VT2 подключают (можно без

токоограничительного резистора) к источнику постоянного напряжения +3 … +9 Вольт, например, к «средней точке» с потенциалом +3,5 Вольта. В разрыв цепи R13-HL1-HL2 с соблюдением полярности включают миллиамперметр постоянного тока. Резистор R13 временно заменяют «лабораторной парой» — двумя, соединёнными последовательно (постоянным 82 … 150 Ом и подстроечным 1 … 3,3 кОм). Включают питание ЦПФ6 и, вращая шлиц подстроечного резистора отвёрткой, устанавливают ток стока VT2 равным 20 мА. Далее, не изменяя положения шлица подстроечного резистора, выключают питание ЦПФ6, выпаивают «лабораторную пару» и тестером измеряют её суммарное сопротивление. Выбирают ближайший (к измеренному) номинал из имеющихся резисторов, и впаивают его на место резистора R13. Максимальный рабочий ток (когда ярко и не мигая, светятся светодиоды всех каналов) достигает 95 мА.

Если в распоряжении радиолюбителя имеются осциллограф и лабораторный генератор ЗЧ, можно проверить резонансные частоты полосовых фильтров. Для этого верхний (по схеме) вывод резистора R2 отсоединяют от движка RP1. На верхний вывод резистора R2 с генератора ЗЧ подаётся сигнал напряжением 220 мВ. Регуляторы RP2, RP2.2, RP2.3, RP2.4 «Яркость» устанавливают на максимум (в верхнее по схеме положение).

Проверку частоты резонанса рассмотрим для ПФ «А». Изменением частоты генератора добиваются максимальной амплитуды на выходе (выводе 14) DA3.1. В авторском варианте максимальный размах переменного напряжения на выходе (выводе 14) DA3.1 на частоте 90 Гц составил 6 Вольт. При желании увеличить частоту резонанса следует уменьшить ёмкости конденсаторов С7 и С8. А при желании уменьшить частоту резонанса следует увеличить ёмкости этих конденсаторов.

4). Добротность ПФ «А» зависит от соотношения сопротивления резисторов R9 и R10 и может быть изменена от нескольких десятков до нескольких сотен подбором сопротивления R10*. Обычно выбирают R9>>R10. 5). Если ЦПФ6 используется с внешним ВОУ, следует учесть, что подключать и отключать штекер XP1 следует только при выключенном питании.

Простая схема

Самодельная цветомузыка на светодиодах

Собрать по такой схеме цветомузыку способен даже школьник, ведь она состоит всего из одного транзистора. Название его КТ815Г. Эту цветомузыку можно собрать на диодах, позаимствованных от простого карманного фонарика. Делается все следующим образом:

  • Светодиоды, которые мы сняли с карманного фонарика, разделяем пополам;
  • Находим подходящий короб, в котором будем собирать нашу схему. Идеально подойдет в данном случае вместо короба прямоугольная пластиковая коробка от использованного обувного крема;
  • Переключатель выносим. Он будет менять режим светомузыки на простое освещение.

Самодельная цветомузыкальная установка

  • Источником питания в нашем случае будут выступать три пальчиковые батареи;
  • Остается только поставить самодельную цветомузыку в багажник и наслаждаться эффектом.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

  • подготовка фольгированного текстолита;
  • сверление отверстий под детали;
  • нанесение дорожек;
  • травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Несколько рабочих схем

Ниже будут предложены различные схемы работы цветомузыки на светодиодах.

Вариант №1

Для этой схемы можно использовать любой тип светодиода. Главное, чтобы они были супер яркими и разными по свечению. Схема работает по следующему принципу, сигнал от источника передается на вход, где сигналы каналов суммируются и затем отправляются на переменный резистор (R6, R7, R8). С помощью этого резистора уровень сигнала для каждого канала он настраивается, а затем попадает в фильтры. Разница между фильтрами заключается в емкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, заключается в преобразовании и уточнении звукового диапазона в определенных пределах. Это высокие, средние и низкие частоты. Для настройки в сочетании цветомузыки установлены регулировочные резисторы. После всего этого сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Настройка ЦПФ6.

Собранный без ошибок и из исправных компонентов, PSC6 готов к работе при первом включении. Однако при первом включении нужно установить мотор R7 в нижнее положение (согласно схеме) и проверить ток, потребляемый CPF6. Ток в дежурном режиме после зарядки конденсаторов в авторском экземпляре ЦПФ6 составляет 11 мА.

  1. Они контролируют постоянное напряжение + 7,3 В и + 3,5 В на катодах стабилитронов VD3 и VD4 (соответственно), измеренное относительно общего провода. Проверка постоянного напряжения производится осциллографом или мультиметром в режиме «+ U».
  2. Курсор триммера R7 вращается плавно и на выходе микрофона BM1 выставляется постоянное напряжение +0,7 Вольт. Если микрофонный усилитель нестабилен и находится под напряжением, проверьте, подключен ли экран печатной платы к общему проводу PSC6. После подключения экрана с усилителем микрофона проблем обычно не возникает.
  3. Постоянные напряжения проверяются в остальных точках, обозначенных на рисунке 1 крестиками. Постоянные напряжения отображаются при полностью снятых потенциометрах RP1, RP2, RP2.2, RP2.3, RP2.4 и могут отличаться в небольших пределах (до 10%).
  4. Рассмотрим спецификацию максимального рабочего тока светодиодов (например, при использовании других типов светодиодов с другими прямыми падениями напряжения) для PF «A».
    Затвор полевого транзистора VT2 подключен (без токоограничивающего резистора) к источнику постоянного напряжения +3… +9 Вольт, например, в «средней точке» с потенциалом +3,5 Вольт. В обрыв цепи R13-HL1-HL2 включают миллиамперметр постоянного тока, соблюдая полярность. Резистор R13 временно заменен на «лабораторную пару» — два последовательно соединенных (постоянный 82… 150 Ом и подстроечный 1… 3,3 кОм). Включить питание ЦПФ6 и, поворачивая отверткой паз подстроечного резистора, выставить ток стока VT2 равным 20 мА. Также, не меняя положения гнезда отсекающего резистора, отключите питание CPU6, припаяйте «лабораторный крутящий момент» и измерьте его общее сопротивление тестером. Выберите наиболее близкое значение (к измеренному) из имеющихся резисторов и припаяйте его вместо резистора R13. Максимальный рабочий ток (когда светодиоды всех каналов горят и не мигают) достигает 95 мА.

Если у радиолюбителя есть осциллограф и лабораторный генератор АЧ, можно проверить резонансные частоты полосовых фильтров. Для этого от двигателя РП1 отключают верхний вывод (по схеме) резистора R2. На верхний вывод резистора R2 от генератора НЧ подается сигнал напряжением 220 мВ. Регуляторы RP2, RP2.2, RP2.3, RP2.4 «Яркость» выставлены на максимум (в верхнее положение согласно схеме).

Рассмотрим управление резонансной частотой для ФЧ «А». Изменяя частоту генератора, получается максимальная амплитуда на выходе (вывод 14) DA3.1. В авторской версии максимальный размах переменного напряжения на выходе (вывод 14) DA3.1 на частоте 90 Гц составил 6 Вольт. Если вы хотите увеличить резонансную частоту, вам нужно уменьшить емкость конденсаторов C7 и C8. И если вы хотите уменьшить резонансную частоту, вам следует увеличить емкость этих конденсаторов.

  • Добротность ПФ «А» зависит от соотношения сопротивлений резисторов R9 и R10 и может быть изменена от нескольких десятков до нескольких сотен подбором сопротивления R10 *. Обычно выбирается R9 >> R10.
  • Если ZPF6 используется с внешним FOU, необходимо учитывать, что вилка XP1 должна подключаться и отключаться только при выключенном питании.

Как сделать цветомузыку с RGB-лентой.

Цветомузыка с RGB лентой функционирует от 12 Вольт и хорошо подойдет автомобилистам. Такой вариант цветомузыки является смесью основного функционала обеих схем, рассмотренных ранее, и может применяться в качестве как цветомузыки, так и подсветки. Светомузыкальный режим активируется посредством послания звукового сигнала в микрофон. Как светильник лента может излучать красный, зеленый и синий цвета — red, green, blue, соответственно. На поверхности аппарата находится специальный переключатель, с помощью которого можно выбрать желаемый режим и потом его изменить тем же переключателем.

Изучим алгоритм действий для полного понимания работы этой приставки. Основной источник сигнала — микрофон, который преобразует звуковые колебания, исходящие от фонограммы. Из-за незначительности полученного сигнала он нуждается в усилении, добиться чего можно с помощью транзистора или специального операционного усилителя. Следующее действие — запуск автоматического регулятора уровня APУ, эффективно удерживающего звуковые колебания в определенных рамках и готовящего их к обработке. Фильтры, встроенные в конструкцию, разделяют сигнал на 3 части. Каждая часть работает в одном диапазоне частот. В окончании просто усильте подготовленный сигнал тока, в чем поможет специальный транзистор, работающий в ключевом режиме.
