Водоснабжение частного дома из скважины: проектирование и обустройство своими руками

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

простота изготовления (при условии, что на участке нет выхода скальных пород);
возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
невысокая цена насосов.

Недостатки:

небольшой срок службы;
низкая производительность;
неудовлетворительное качество воды в регионах с плохой экологией.

Виды насосов

Если подземные воды залегают глубже восьми метров, лучше приобрести более производительные насосы погружного типа, предназначенные для забора воды из колодцев или скважин.

Использование насосных систем

Для комфортного водоснабжения дачного дома и садового участка используются насосные станции. Данное оборудование кроме насоса включает в себя накопительную емкость и систему автоматического включения при пользовании водой. Водоналивной бак наполняется на необходимый уровень, при расходе воды на бытовые нужды, автоматика включает насос и восполняет запасы воды в емкости. Стоимость насосных станций начинается от 5 тысяч рублей.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

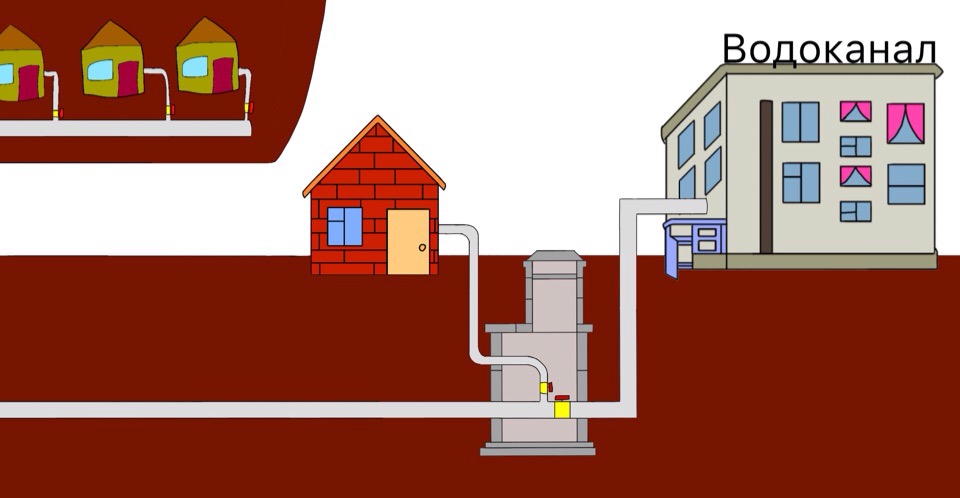

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

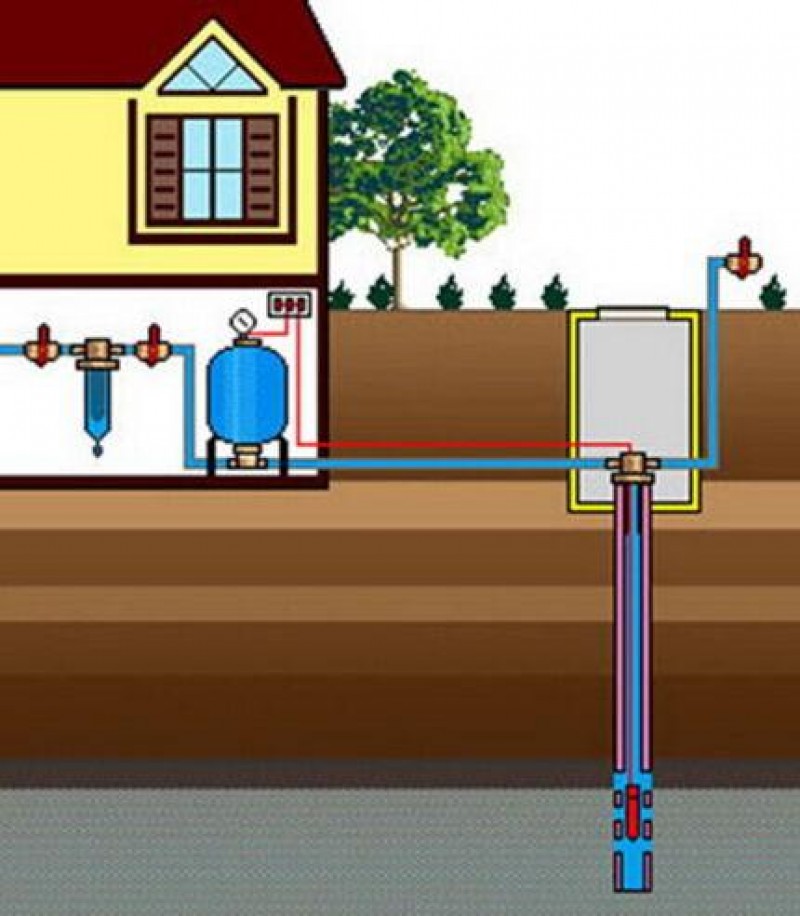

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

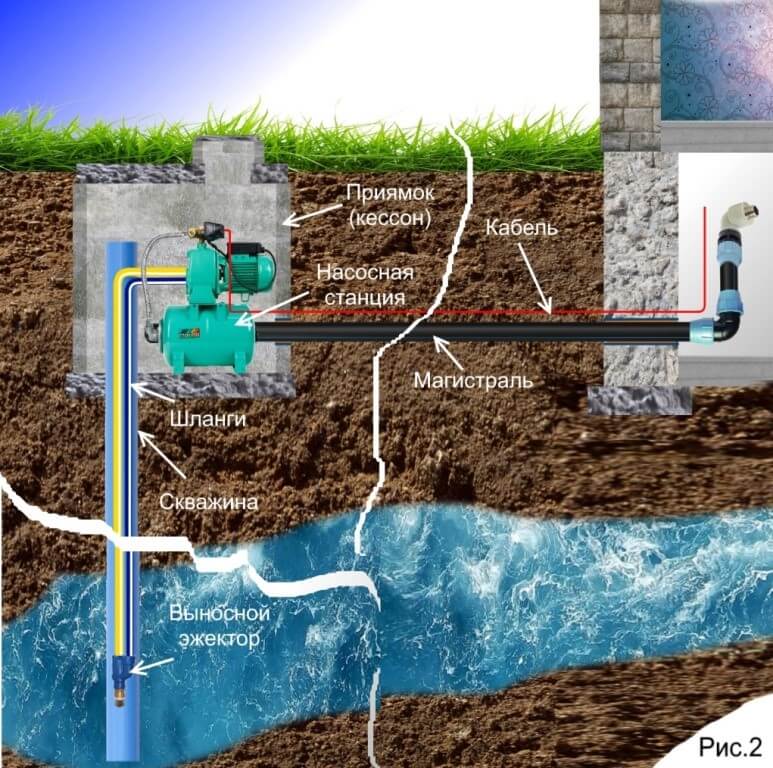

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Водоснабжение дома из скважины своими руками

Что понадобится для самостоятельного монтажа?

Термофен.

Если монтируется водопровод от колодца или из скважины с кессоном, то насос присоединяют через термоусадочную муфту. Чтобы муфта села, ее прогревают феном.

T-образный монтажный ключ.

Его вкручивают в адаптер с подсоединенным насосом. Можно купить в строительном магазине за 1000 руб. или сделать самостоятельно из металлических или полипропиленовых труб.

Монтажный ключ для опускания адаптера с насосом в скважину.

Можно сделать самостоятельно из металлических труб.

Г-образный монтажный ключ.

Можно также сделать своими руками из металлических труб. На конце должна быть наружная резьба.

Коронка биметаллическая диаметром 44 мм.

Для сверления отверстия при установке скважинного адаптера.

Паяльник («утюг»).

Нужен для пайки полипропиленовых труб. Средняя цена – 3000 руб.

Аппарат для сварки труб из полипропилена.

Пресс-клещи

. Соединения через пресс-фитинги разовые, неразъемные, поэтому их можно убирать под стяжку. Для монтажа используются специальные прессы, ручные или электрические. Ручные пресс-клещи стоят около 6000 руб., электрические около 50000 тыс. руб. Это надо иметь в виду, если планируется самостоятельный монтаж.

Фитинги.

Для монтажа металлопластиковых труб используют обжимные или пресс-фитинги. Обжимные фитинги затягиваются обжимной гайкой. Гайку надо время от времени подтягивать, поэтому трубопровод с такими фитингами должен быть на виду.

Разводной ключ.

Необходим для монтажа фитингов.

«Шведка».

С ее помощью выполняется захват труб и других элементов без граней.

Герметик.

Для герметизации резьбовых соединений рекомендуется использовать сантехнический лен и паста (шпаклевку), например, Unipak. Крайне не рекомендуется фум-лента и другие подобные материалы.

Централизованное водоснабжение: плюсы и минусы

Если рядом с домом есть централизованный водопровод, самый простой способ провести воду в дом, это подключиться к нему.

Подключение к центральному водопроводу

С документами, которые подтверждают, что участок в собственности нужно пойти в местный водоканал. Там выдадут документ с техническими условиями. В ТУ указаны точка врезки, сечение труб и другие нюансы. На основании технических условий организация со специальной лицензией составит проект. Его вместе со сметой должны заверить в Санитарно-эпидемиологической станции. Подключение к центральному водоснабжению будет выполнять компания с лицензией на монтаж водопровода.

После врезки и соединения трубопровода с внутренними коммуникациями, сотрудники водоканала составят акт ввода в эксплуатацию. Потребитель заключает договор с водоканалом на оплату услуг.

Оформление и монтаж займёт время, но результат будет радовать владельца дома. У централизованной системы водоснабжения есть свои минусы:

Если случился порыв — дом останется без воды.
Не всегда равномерный напор воды.
Ежемесячная плата за воду.
Качество воды нужно дополнительно очищать.

Явный плюс подключения к центральному водоснабжению — стоимость. Это всегда стоит значительно дешевле по сравнению с организацией автономного снабжения водой.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

диаметр обсадного ствола;
высота и напор подачи воды в скважине;
ожидаемый объем поступающей воды из скважины;
планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания. Установка насоса выполняется таким образом:

Установка насоса выполняется таким образом:

На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Стандартное обустройство системы водоснабжения

Прокладка системы водоснабжения частного дома из скважины имеет свои особенности. Разберем детальнее этапы данного процесса.

Правильный выбор места

В первую очередь необходимо определиться с местом бурения. Исходя из финансовых затрат — она должна быть максимально приближенной к точке потребления.

Место расположения скважины:

не ближе 5 метров от капитальных строений;
на максимальном расстоянии от выгребной ямы и септика, минимальное расстояние 20 метров;
место должно быть удобным для бурения и технического обслуживания.

При правильном выборе места расположения — вода со скважины в дом будет отвечать требованиям питьевого водоснабжения.

Определение общей схемы

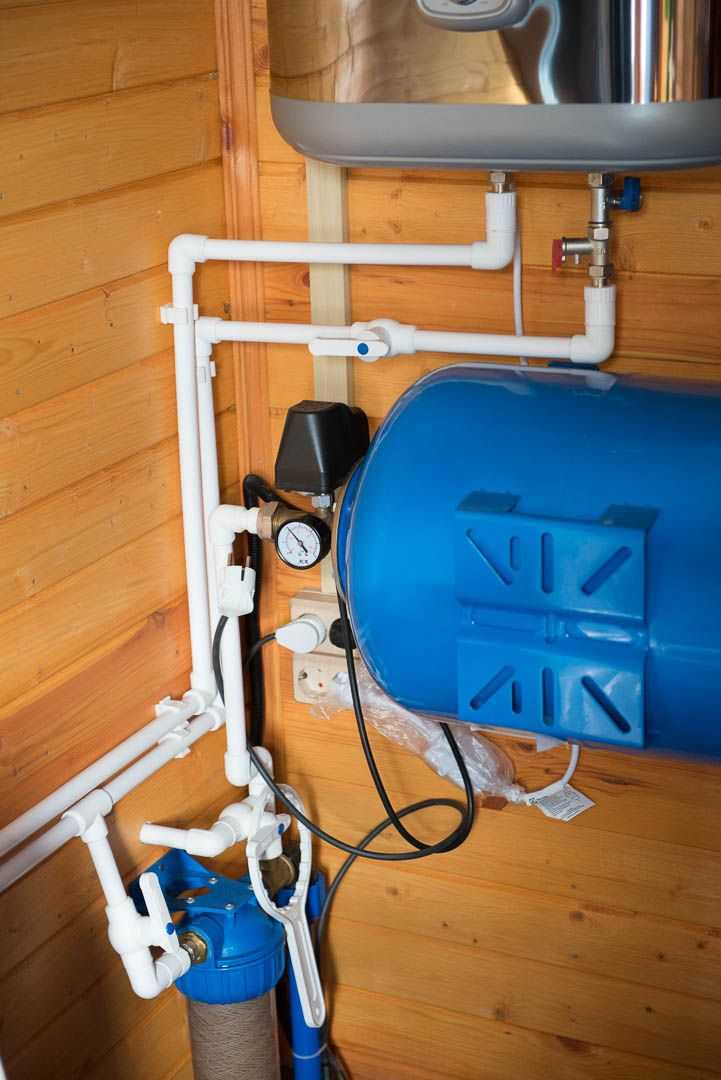

Водопровод частного дома от скважины с гидроаккумулятором имеет свои особенности.

Рассмотрим детальнее используемые элементы и схему их подключения:

Главным элементом, создающим движение воды на поверхность является насос. Он может быть поверхностным и располагаться в помещении, либо погружным и находиться в воде. Первый вариант применяется при небольшой глубине подъема до 8 метров. Второй вид насоса является более популярным и применяется для глубины 100 метров и более.
Установка гидроаккумулятора, представляющего собой резервуар из жесткого корпуса, в котором находится резиновая емкость для заполнения воздухом. От этого элемента зависит постоянство давление в системе.
Автоматика отвечает за бесперебойную работу системы и самостоятельно включает и отключает насос при необходимости. Мощность насоса и объем аккумулирующей емкости рассчитываются с запасом в зависимости от всех точек водяного потребления.
В месте водозабора располагаются фильтры грубой очистки, которые отсекают крупные фрагменты от их попадания в водопровод. Далее перед насосом устанавливается фильтр тонкой очистки, который подбирается в зависимости от состава воды.

Компоновка и расположение оборудования

Важным моментом остается правильное расположение оборудования, используемого в водопроводе из скважины. Наиболее приемлемым вариантом является обустройство кессонного колодца, который располагается над скважиной и позволяет обеспечить комфортные условия для эксплуатации применяемого оборудования.

Рациональность заключается в следующем:

оборудование расположено в непосредственной близости от водозабора, что способствует максимальной эффективности его применения;
в колодце используются звукоизолирующие материалы, позволяющие обеспечить бесшумность работы насоса;
оборудование находится в одном месте и защищено от механических повреждений;
качественная теплоизоляция позволяет бесперебойно использовать водопровод в течение круглого года.

Конечно, можно данное оборудование разместить в ванной комнате либо в другом помещении, но наличие кессона безусловно является большим преимуществом.

Особенности прокладки труб

Наиболее подходящими являются трубы из полиэтилена низкого давления. Они отличаются своей долговечностью и неприхотливостью, а также легкостью конструкции и простотой монтажа:

возможна их укладка непосредственно в грунт, но рекомендуется рыть траншею на глубину, исключающую промерзание; в ней устанавливается техническая труба, в которой располагается сам трубопровод; важно использовать теплоизоляционные материалы, желательно наличие обогревающего кабеля; в недоступных местах следует избегать лишних соединений, чему способствует ПНД труба. Внутри помещения трубопровод можно конструировать из других материалов: меди и стали

Внутри помещения трубопровод можно конструировать из других материалов: меди и стали.

Монтаж трубопровода внутри дома (как развести трубы по разным помещениям)

Пошаговый алгоритм действий:

прокладку труб начинайте от водопотребителей;
фиксируйте трубы и узел потребления переходником — это позволит монтировать вентиль и перекрывать напор;
прокладывайте трубы по направлению к коллектору. Избегайте их прохождения через перегородки и стены. Если других вариант разводки нет, помещайте их в специальные стаканы;
укладывайте трубы на расстоянии 2-2,5 см от стены. Такая локация сделает их ремонт и монтаж более легким;
при установке вентилей для слива воды, предусмотрите небольшой уклон к стороне кранов;
фиксируйте трубы к стенам с помощью клипс, которые расставляют через каждые 1,5 метра на ровных участках и в точках угловых стыковок;
чтобы соединить трубы под углами, воспользуйтесь фитингами или тройниками;
при совмещении труб с коллектором проложите запорную арматуру — она необходима, если возникнут поломки системы или отключат воду.

Вариант разводки водоснабжения

Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:

тройниковый способ;
коллекторный способ;
комбинированный способ.

Тройниковый способ разводки трубопровода в частном доме

Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.

Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.

Особенности тройниковой разводки:

Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.

Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.

Параллельная разводка труб в доме

Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.

Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.

Характерные особенности параллельной разводки:

Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
Возможна замена смесителя, не перекрывая воду во всём доме.
Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.

Параллельную разводку уместно делать в больших домах и коттеджах.

Монтажная схема данной разводки:

При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.

Комбинированная разводка

Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.

Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.

Скрытый и открытый монтаж

Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.

При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Материалы и инструменты для проведения трубопровода

Основным элементом системы подвода воды в дом из скважины являются трубы.

Металлопластиковые трубы можно назвать самым экономичным вариантом. Они представляют собой два слоя полиэтилена, между которыми уложена алюминиевая прослойка. Благодаря гладкой внутренней поверхности, при подаче воды из скважины в дом на трубах не скапливается ржавчины и всевозможные соли. Наружный слой полиэтилена защищает алюминий от солнечного излучения, что способствует минимальному образованию конденсата. Недостатком металлопластиковых труб можно назвать плохую устойчивость к сильному нагреванию, при температуре 95 С изделия могут деформироваться.

Водопровод из медных труб отличается высокими качественными характеристиками, но стоит достаточно дорого, что не всегда рационально для простой схемы подключения воды в частный дом из скважины. Из преимущественных моментов можно выделить устойчивость к коррозии, агрессивной среду и ультрафиолетовым лучам. Материал можно эксплуатировать в достаточно широком температурном диапазоне, не переживая за его деформацию.

Стальные трубы для подводки воды в дом из скважины также характеризуются высокой прочностью, надежностью и долговечностью. Однако при постоянном контакте с влажной средой на поверхности может образоваться ржавчина. Кроме того для соединения стальных труб необходимо использование сварочного оборудования и наличие определенных навыков и знаний.

В случае установки коллекторной группы требуется большое количество труб. Конечная стоимость водопроводной системы зависит от материала, из которого изготовлены трубы.

Что касается инструментов для проведения водопровода от скважины в дом своими руками, то здесь также во внимание принимается материал для изготовления труб. Стальные и медные трубы требуют наличия льняной подмотки, гаечного, газового и разводного ключа, переходников, муфт, заглушек и сгонов

Для сборки металлопластикового водопровода нужно приготовить FUM-ленту, различные фитинги, гаечный, газовый и разводной ключ. Монтаж полипропиленового водопровода выполняется с помощью паяльника с разными насадками.

Поиск воды для скважины на участке

Примерно четверть пользователей жалуются на то, что бурение не привело к желаемому результату. Т.е., после того как бур углубился на 30-ти метровую глубину вода, пригодная для употребления с точки зрения качества или количества так не появилась.

Чтобы не пополнить число тех, кто выбросил деньги на ветер, нужно ответственно подойти к поиску воды. Ведь чтобы снизить расходы на бурение нужно, чтобы водоносный слой залегал максимально близко к поверхности.

Способы определить наличие воды:

Биологические признаки. Растения могут показать на какой глубине залегает вода. Так, например, рогоза растет там, где вода находится не глубже 1 м. от поверхности, полынь – до 7 м., люцерна желтая до 15 м;

роса. Чем ближе вода к поверхности, тем больше росы будет на растениях в этом месте;

силикагель. Его нужно завернуть в ткань и закопать на глубину до 1 м. Через сутки посмотреть, сколько влаги он вобрал. Чем больше, тем ближе вода;

лозоходство. Рамка из лозы и проволоки тоже дает весьма точные результаты и является самым популярным среди пользователей способом определить глубину залегания водоносной жилы;

пробное бурение. Дает 100% результат, но требует больших затрат.

Правила обустройства автономной системы водоснабжения частного дома из скважины
