Шнековое бурение скважин: особенности технологии и снаряда для бурения вручную и установкой

Этапы проведения работ

Использование шнеков обеспечивает возможность создания скважин различного назначения в вертикальном либо горизонтальном направлении. При необходимости в ходе бурения применяются обсадочные трубы либо технология тампонирования стенок отверстия бетоном с поверхности под давлением.

Рабочий процесс включает несколько этапов:

• геологическую разведку с помощью специального оборудования, обеспечивающую правильность выбора участка под будущее гидрологическое сооружение;
• рытье котлована для последующего сбрасывания шлама на расстоянии около 1 м от намеченного места разработки скважины (его объемы рассчитываются исходя из размеров отверстия);
• подготовку оборудования, его монтаж на устойчивую платформу (для буровой установки, размещенной на шасси, создаются опорные точки во избежание ее подвижности во время проведения работ);
• углубление первого шнекового бура в породу, его извлечение на поверхность и возврат в исходное положение (данные операции проводятся для предотвращения налипания грунта на рабочий механизм);
• подсоединение к рабочему инструменту новой секции для достижения необходимой глубины.

По окончании всех работ поэтапно проводится выемка шнека с обязательным соблюдением специального технологического регламента во избежание его повреждений либо потери:

• колонну механизма поднимают до такого уровня, чтобы верхняя часть инструмента полностью находилась над поверхностью, а последующая секция возвышалась над ней примерно на 15%;
• для фиксации конструкции под спираль устанавливают швеллер;
• металлические крепежные скобы извлекают, бур демонтируют.

Аналогичным способом в последовательном порядке извлекаются все элементы установки.

Изготовление ложкового бура

Образец ложкового бура для использования на мягком грунте

Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.

Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:

1. В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
2. Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
3. Нижние и боковые кромки трубы затачиваются.
4. К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
5. К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
6. Все режущие кромки бура рекомендуется закалить.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Особенности процесса проходки

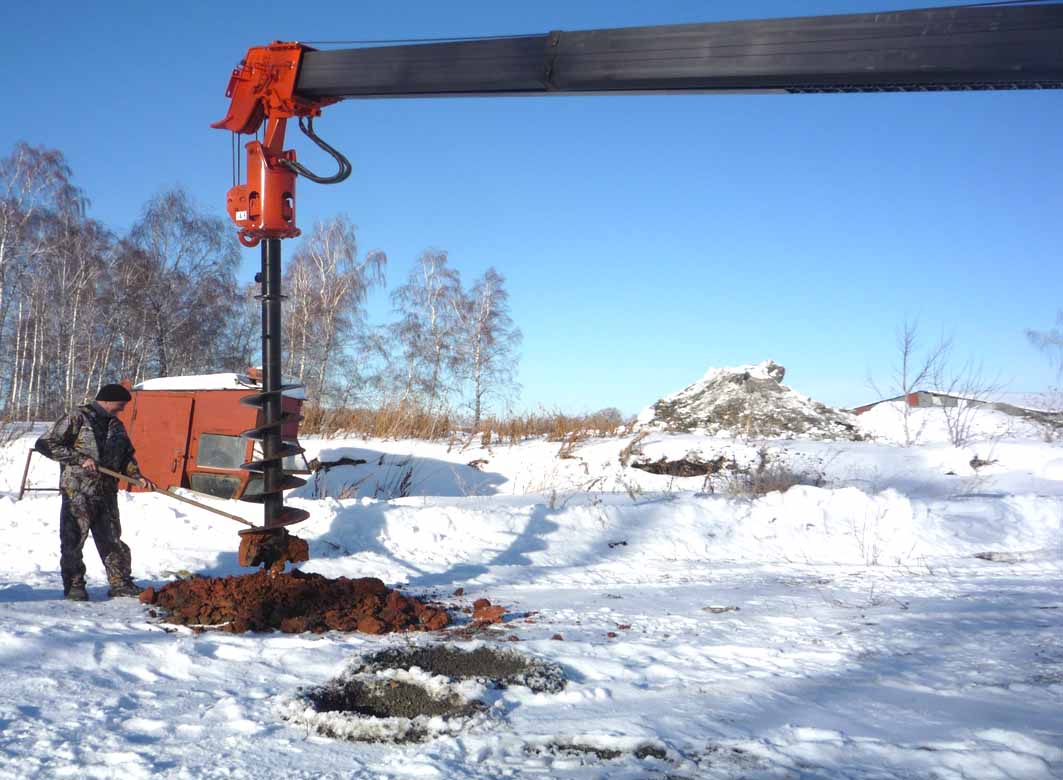

Шнековое бурение на воду обычно производится с применением мобильных установок, что значительно снижает потери времени при необходимости переноса буровой на другое место.

Простота оборудования рабочего места и высокая производительность проходки объясняют популярность такого способа, как при разведочных работах, так и при выполнении рабочих скважин, в том числе – чтобы пробурить ствол своими руками. Производительность установки при благоприятных грунтах может достигать 300 метров в смену.

Техпроцесс выполнения работ предусматривает выполнение таких операций:

1. Доставка и установка оборудования на месте выполнения работ, перевод из транспортного положения в рабочее. Для этого достаточно опустить опорные башмаки гидравлическим устройством.
2. Забуривание. Производится на повышенных оборотах привода, направленное движение шнека обеспечивается жесткой конструкцией механизма установки.
3. Периодически выполняется установка дополнительных секций шнековой колонны по мере ее погружения в грунт.

Рис.4. Устройство бура для тяжелых грунтов с твердосплавными режущими элементами

Учитывая характер проходимых пород, нужно правильно выставить рабочие резцы бура по отношению к плоскостям винтовой поверхности бура. Основа инструмента обычно изготавливается из легированной среднеуглеродистой стали, имеющей повышенную прочность и хорошую свариваемость. Винтовые лопасти из листовой стали крепятся на трубе сваркой. Для лопастей применяются износоустойчивые марганцовистые стали. Для режущей части применяются высоколегированные стали, подвергнутые цементации. После этого они имеют повышенную твердость по поверхности и более или менее эластичную сердцевину. Такое решение позволяет получить достаточно твердую рабочую поверхность, избегая хрупкости тела инструмента.

Для скальных или каменистых грунтов использую буры с твердосплавными режущими частями или алмазными коронками. Таким инструментом можно пробурить даже скальные грунты. При этом через отверстие в трубе подается вода в качестве охлаждающе – смазывающей жидкости.

Выполнение горизонтальных стволов

Шнековое бурение позволяет упростить некоторые другие задачи, выполняемые в стесненных условиях. Горизонтально расположенные шурфы (проколы) часто нужны, чтобы выполнить доступ в определенную точку в застроенных городских кварталах. Горизонтальное шнековое бурение (ГШБ) – технология бестраншейной прокладки трубопроводов.

Рис.3. Установка для горизонтального бурения шурфов

Чтобы пробурить прокол, применяются гидравлические станции, оснащенные шнековым буром. Такое расположение инструмента (горизонтально) предполагает одновременное обсаживание стенок стальными трубами, а направленное усилие на буровой инструмент производится гидравликой. Бурение стволов горизонтально производится из специальных котлованов или колодцев.

Чтобы пробурить наклонную скважину, применяется та же технология, что и при горизонтально расположенных шурфах – с непременным обсаживанием стенок.

Такое применение ГШБ с расположением прокола горизонтально, позволяет избежать вырубки насаждений, перекрытие дорог, повреждение существующих коммуникаций и строений и других негативных факторов.

Продавливание

Если при проколе грунт, вытесненный из скважины, попросту «вдавливается» в стенки скважины, то при продавливании он, подобно керну при колонковом бурении, поступает в снаряженную ножом трубу, что позволяет работать с трубами гораздо большего диаметра (до 2000, а отдельных случаях даже 3000 мм). Проталкивание трубы, как и при проколе, осуществляется домкратами.

Давление передается через наголовник сменными нажимными удлинительными патрубками, шомполами или зажимными хомутами. Труба (стальная или железобетонная) вдавливается циклически, путем попеременного переключения домкратов на прямой и обратный ход. Прилагаемое усилие до 3000 кН. Возможно использование виброударных установок, гидроразмыва, комбинации гидромонитора, размывающего грунт, и шнека, его удаляющего.

Длина продавливания составляет обычно до 100 м. Cкорость проходки при применении гидравлических домкратов – до 10–12 метров в смену. Работы могут вестись как с разрушением, так и без разрушения старой трубы.

Способы самостоятельного бурения

На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.

Ручной шнековый метод

К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.

Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.

Различают следующие разновидности шнеков:

• конструкции с углом от 30 до 60 градусов;
• стержни с режущими лопастями.

Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.

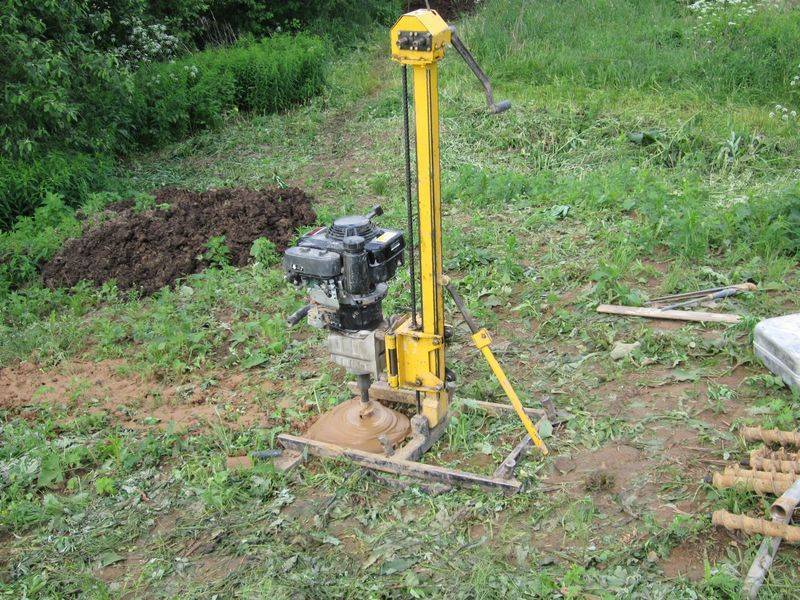

Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.

Технология колонкового бурения

Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.

Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.

Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.

Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.

Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.

Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:

Ударно-канатный способ

Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:

• трос с забивным стаканом;
• лебедку, прикрепленную к другому краю троса;
• треногу.

Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.

Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.

Алгоритм работы выглядит так:

1. Копка ямы (1×1 м) глубиной около 0,5 м.
2. Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
3. Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
4. Извлечение желонкой обрушенной обсадки.
5. Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.

За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:

Ударно-вращательный метод

Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.

Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.

Ударно-канатное бурение

Бурение ударно-канатным способом – это наиболее долгий, трудоёмкий и древний способ создания скважин. Однако, этот способ позволяет наиболее качественно обустроить скважину. Данный способ заключается в том, что земля разрушается при дроблении её тяжелым снарядом, который сперва поднимают на определенную высоту, после чего опускают. Так данный снаряд разрушает грунт за счет собственного веса, который умножается на коэффициент свободного падения. Далее порода, которая разрушена таким образом, удаляется из шахты желонкой. Стоит отметить, что если бурение осуществляют на мягком песчаном грунте, то долото и желонка, как правило, объединены в единый снаряд.

Неоспоримый плюс такого способа бурения – это то, что при ударно-канатной технологии не нужна вода, бурильные растворы и прочее. Так водоносный горизонт можно намного более точно вскрыть и обеспечить наибольший дебит, а также эксплуатационный срок. Скважины, пробуренные ударно-канатным методом, могут прослужить до пятидесяти лет.

Весомым минусом такой технологии можно назвать то, что подобное бурение затратное. Помимо того, что технология трудоёмкая, также возникает необходимость в изоляции водоносных горизонтов. Проще говоря, количество обсадных колонн должно быть таким же, как и количество водоносных горизонтов и плывунов, которые располагаются в том месте, где будет производиться добыча воды. Это – дополнительные растраты на трубы крупных размеров, а также на услуги специалистов.

Какую выбрать технологию бурения скважины?

Скорее всего, не будет особенно большого выбора с технологией бурения. Шнековое бурение осуществимо не на любой земле. Если оно невозможно, то, скорее всего, будет использоваться роторное бурение, которое, по сути, вытеснило ударно-канатный метод с рынка.

Вместе с тем, при подборе бурильной компании, очень важно уточнять технологию бурения. Это нужно, как минимум, для того, чтоб понять, насколько адекватны цены, и какое качество работ ожидать

Технология бурения шнеком

Процесс бурения скважин на воду вышеописанным методом имеет множество плюсов, один из которых заключается в скорости прохождения.

Одновременно с осуществлением бурения происходят продавливание и укладка стенок скважины, что помогает удерживать почву, исключая ее обрушение. Монтируемые стенки скважины могут быть выполнены из бетона или металла. Бурение скважин на воду таким способом не предполагает необходимости промывки колодца во время проведения процесса.

Данный метод бурения применим исключительно для таких скважин на воду, которые характеризуются незначительным дебитом.Посредством винтового шнека из забоя извлекается разрушенный грунт. Шнек представляет собой бурильную трубу, которая полностью обвита металлической лентой.

Шнековое бурение предполагает использование буровых механизмов, которые располагают подвижным вращателем. Шнеки сопрягаются резьбой или элементами, которые обладают фигурным сечением. Шаг подачи при работах ограничен максимальным пределом до 15 м.

Герметичные шнеки имеют полости и оснащены реверсивными замками, которые снабжены разными долотами. Сталь высокого качества, которая лежит в основе замковых соединений, характеризуется превосходной износоустойчивостью, что позволяет сократить время на бурение во много раз.

Виды шнековых буров.

Если шнековое бурение скважин ведется на участке с мягкими и рыхлыми грунтами, то лопасти долота следует располагать под углом в пределах от 30 до 60° относительно забоя. Если же бурение скважин таким способом производится на плотных грунтах или отложениях, в основе которых гравий и галька, то лопасти долота должны быть расположены под углом в 90° относительно забоя. Определять угол при ведении работ нужно в зависимости от твердости почвы, с которой предполагается работать.

Когда обустраивается скважина на воду, режущие детали инструмента высвобождают высокие температуры за счет разрушаемой почвы.

Отработанный грунт поступает наверх по спирали шнека. Объем отработанной породы при сохранении средней скорости транспортировки представляет примерно 0,2-0,4 от объема пространства. Технология предполагает сохранение частоты вращения бурового инструмента от 150 до 200 об/мин.

При обустройстве скважинна воду описываемым способом самыми эффективными можно считать шнеки, которые располагают центральным каналом. Именно он транспортирует воздух или воду посредством гидронасоса, что позволяет сделать трение при проведении работ более низким.

Технология предполагает заглубление до 50 м. В некоторых редких случаях бурение шнеком может быть осуществлено до глубины в 120 м. Если предполагается обустраивать глубокую скважину, то работы со шнеком часто совмещают с иными видами бурения.

Таким образом, при осуществлении шнекового бурения допустимо использовать технологию, которая предусматривает применение обсадных труб. Заменить ее можно тампонированием стен колодца бетоном, что происходит под давлением и с верхнего горизонта. Описанный вид бурения способен обеспечить скорость прохода в сутки до 30 м.

Схема шнековой буровой установки.

В станках для проведения бурения шнеком используются литые головки, режущие элементы и хвостовик. Рабочая поверхность лопасти часто наплавлена твердым сплавом. Если на участке перед проведением бурения были обнаружены особо твердые грунты, то буровая головка должна иметь в оснащении технические алмазы.

Глубина бурения шнеком осуществляется на габариты одной штанги, после станок отключается, штанга отсоединяется от шпинделя, чтобы появилась возможность ее поднять и нарастить посредством новой штанги. Затем проведение работ можно продолжить.

У шнекового бурения имеется и свой недостаток, который, правда, можно считать единственным: обустроенная скважина, как правило, обладает чрезвычайно маленьким дебитом.

Для проведения работ вам понадобятся следующие инструменты:

шнековая установка;лопата;тележка.

Чертеж самодельного шнекового бура.

Процесс бурения скважин на воду посредством использования шнека исключает необходимость перемалывания и истирания отделенной от забоя почвы. Забой осуществляется в непрерывном режиме, параллельно происходит разрушение грунта.

При отделении от забоя грунта он поступает на винтовой шнек, вращающийся с высокой скоростью.

Центробежные силы, сопровождающие процесс, прижимают почву к стенкам колодца, тогда как постоянно движущаяся лента выталкивает грунт наверх. Часть почвы остается на стенках скважины. Такие технологии обеспечивают скорости проведения работ до четвертой категории пород по буримости.

Комплект бурового оборудования

Оборудование для бурения скважин с применением роторного вращателя включает в себя буровую вышку и буровой снаряд.

Буровая вышка включает в себя:

• двигатель;
• вращатель роторного типа;
• насосы поршневого типа;
• вертлюг для подачи промывочного раствора;
• талевая система;
• очистное оборудование для промывочной жидкости.

Талевая система состоит из кронблока и крюка. Очистная система — из приёмного бака, гидроциклона (вращающийся элемент для разделения жидких субстанций), вибросита и желобов.

При стационарном размещении буровое оборудование может располагаться на площадке произвольно, главное соблюсти технический регламент. В случае с мобильными установками все элементы, кроме очистной системы, располагаются на передвижной платформе — прицепе или раме грузового авто.

Буровой снаряд включает в себя:

• долото буровое;
• ведущая штанга;
• трубы с износостойкими муфтовыми соединениями на концах;
• муфты и переходники;
• вертлюг.

В зависимости от типа разбуриваемой породы и глубины проходки могут применяться стандартные или утяжелённые бурильные трубы.

Необходимое оборудование для работы

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду. Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром — долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м. В состав этой сборной конструкции включены:

• металлическая рама разборного типа;
• инструмент для бурения;
• лебедка;
• двигатель, передающий усилие на бур;
• вертлюг, часть контура для скользящего крепления деталей;
• водяная мотопомпа для обеспечения давления в системе;
• разведочный или лепестковый бур;
• буровые штанги для формирования колонны;
• шланги для подачи воды к вертлюгу от мотопомпы;
• блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб. При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов — приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч. Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины

Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды
