Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

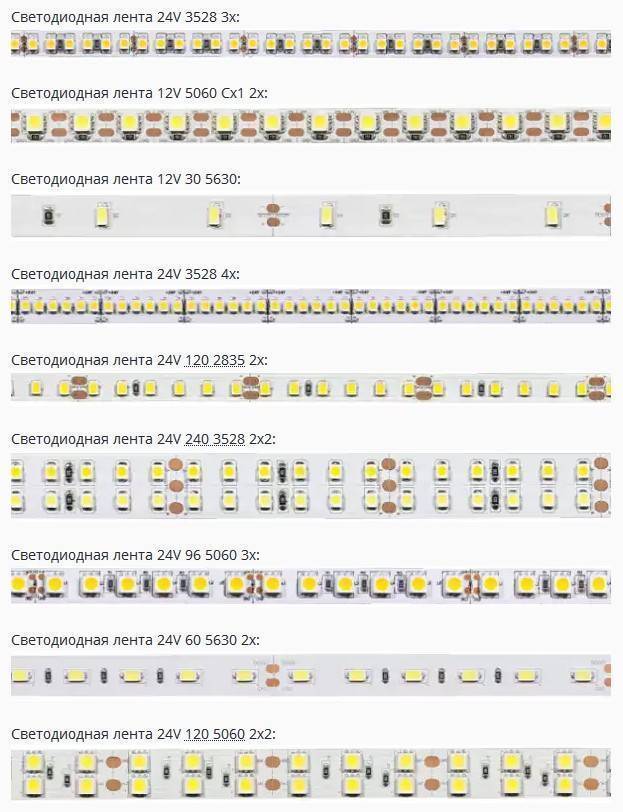

Расшифровка маркировки светодиодной ленты

Светодиодные ленты изготавливают из диэлектрика толщиной около 0,2 мм, на который наносят токопроводящие дорожки с контактными площадками под чипы, на которые производится монтаж SMD компонентов (светодиодов и резисторов).

Маркировку наносят на упаковку или бобину изделия, придерживаясь международных стандартов. Расшифровка маркировки ленты на примере LED 12V RGBW SMD 5050 120 IP65 представлена в таблице ниже.

Позиция в названии	Обозначение	Расшифровка
1	LED	светодиодная
2	12V	напряжение питания
3	RGBW	цвета свечения
4	SMD	монтаж элементов в изделии
5	5050	размер светодиодных чипов
6	120	количество LED чипов на 1 метр
7	IP65	класс защиты

Cветодиодная лента на 36V

С увеличением потребительского спроса количество светодиодов на лентах стремительно растет, и, как следствие, неумолимо растет потребляемая мощность лент. При этом ток, проходящий по печатным проводникам светодиодной ленты, возрастает до 4-5 Ампера и выше! Из-за протекания больших токов токопроводящие дорожки ленты сильно нагреваются, а также возникают значительные перепады напряжения и яркости на разных концах ленты.

Сильный нагрев резко сокращает срок службы светодиодов, и самый надежный способ снизить нагрев – уменьшить протекаемый ток. Это реализовано в новой светодиодной ленте 36V.

Повышение напряжения питания до 36В резко уменьшает потребляемый ток, что устраняет перегрев печатной платы. Еще один положительный эффект – идеальная равномерность свечения ленты по всей длине за счет уменьшения перепадов напряжения. В тоже время, 36 Вольт – это безопасное для использования напряжение.

В нашем каталоге представлены открытая светодиодная лента 36V на ЧИП-светодиодах 3528 или 5050, стандартная, двойная 2Х и двухрядная 2х2. Доступны все оттенки белого и мультицвет RGB: Белый Холодный, Белый, Белый Дневной и Белый Теплый.

Для питания светодиодных лент 36 Вольт предлагаются со склада контроллеры, диммеры и источники напряжения.

Влагозащищенность светодиодной ленты

Класс защиты любого электрооборудования обозначается двумя буквами IP (International Protection).

В каждой IP-маркировке, кроме букв, имеются еще  и две цифры, первая из которых обозначает степень защиты от проникновения пыли или твердых частиц, а вторая – защиту от влаги.

Открытые светодиодные ленты – IP 33. Закрытые светодиодные ленты со степенью влагозащиты от IP 65 до IP 68. В маркировке таких лент добавляют букву W, что означает Waterproof – герметичные ленты.

Светодиодная лента IP 33 покрыта с лицевой стороны только прозрачным лаком и только для диэлектрической защиты.

Лента IP 65 залита прозрачной эпоксидной смолой, а светодиодная лента IP 68 имеет двойную защиту. Двойная защита заключена в том, что лента помещена в прямоугольную ПВХ трубку и залита прозрачной эпоксидной смолой.

Какой степени влагозащищенности светодиодную ленту использовать для подсветки мебели? Для подсветки мебели используют светодиодную ленту с маркировкой IP 33. Покупать другую ленту нет смысла, если разве ваш шкаф купе не эксплуатируется на улице, что маловероятно.

Чем отличаются RGB-RGBW-RGBWW-RGBCCT?

Начнем
конечно же с ленты. Большинство из нас заказывают ее у китайцев на всем
известном сайте.

Сегодня там реально можно найти достойные и качественные экземпляры. Так вот, если в поиске вбить “лучшая RGB светодиодная лента” или “best RGB Led Strip”, то в выдаче появится масса вариантов с непонятными на первый взгляд циферками и буковками.

Что
они конкретно обозначают и какая лента нужна именно вам?

Все Led ленты делятся на:

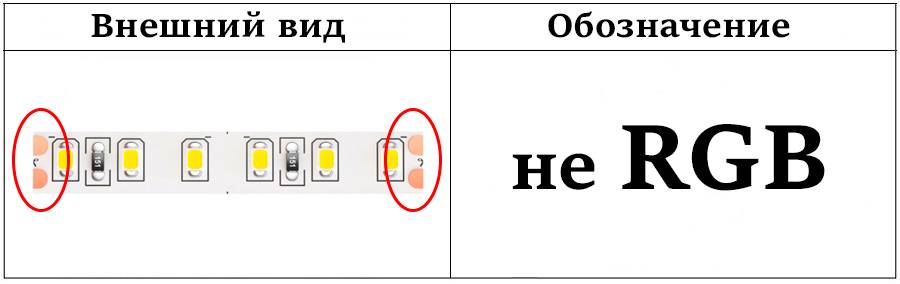

одноцветные или монохромные

У них по краям всего две контактные площадки, куда подключаются провода питания.

разноцветные RGB (Red Green Blue)

Контактных площадок уже больше двух штук.

адресные или адресуемые – ARGB

Монохромные всегда светятся каким-то одним цветом. RGB могут светиться разными оттенками, но при этом данный цвет у них будет одинаков по всей длине.

Адресные светодиодные ленты ARGB самые дорогие и умеют управлять цветом каждого отдельного светодиода.

За счет чего и добиваются своих знаменитых эффектов:

бегущий огонь

радуга

конфетти и т.д.

Самыми популярными и простыми в подключении считаются обычные RGB ленты. Они в свою очередь делятся еще на несколько разновидностей:

RGBW

RGBWW

RGBCCT или RGBMix

Обычная
RGB
светит множеством цветов, кроме НАСТОЯЩЕГО белого. Вот вам наглядная разница
между белым и псевдобелым от RGB.

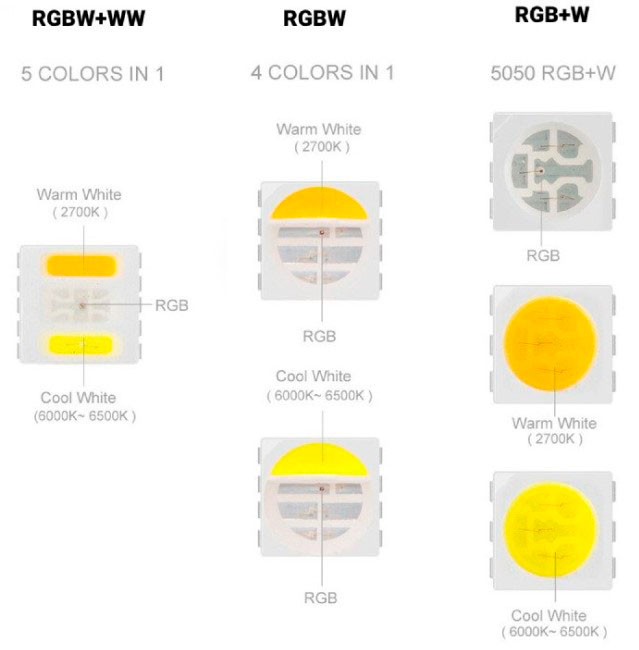

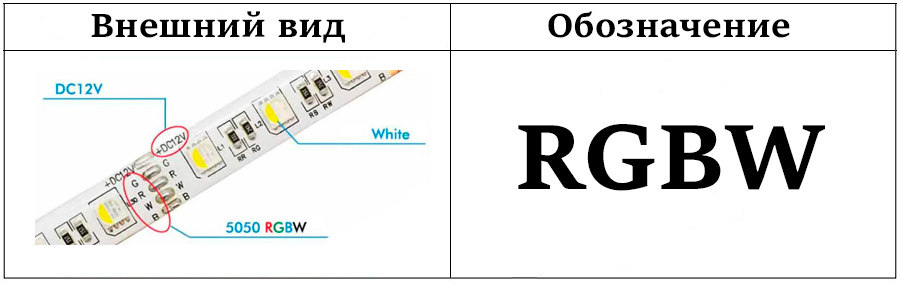

Данную проблему можно решить при помощи RGBW. У нее помимо трех светодиодов в RGB модуле, есть еще один дополнительный модуль с БЕЛЫМ светодиодом (отсюда и буква в названии W – white).

Однако данный светодиод может светить только одним белым светом – либо холодным, либо теплым. В зависимости от нанесенного слоя люминофора.

“Желтушный” – Warm White (теплый). Светло-желтый – Cool White (холодный).

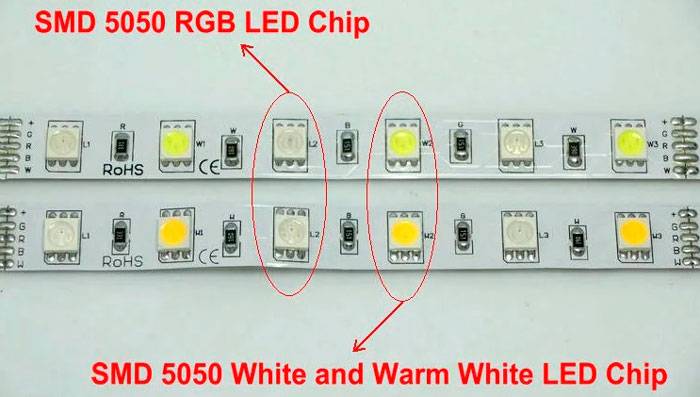

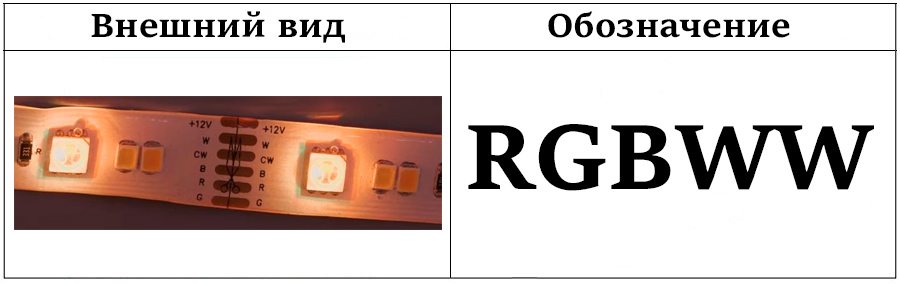

Тем, кому в зависимости от обстоятельств нужен и тот и другой, потребуется приобрести RGBWW.

Эта лента в своей конструкции уже имеет как “холодный”, так и “теплый” светодиод. Правда светить она может либо тем, либо другим, никакого перемешивания оттенков и нейтрального “дневного” белого от нее вы не получите.

Равно как и запустить одновременно все пять цветов R+G+B+W+W. Загорится RGB, потухнет WW.

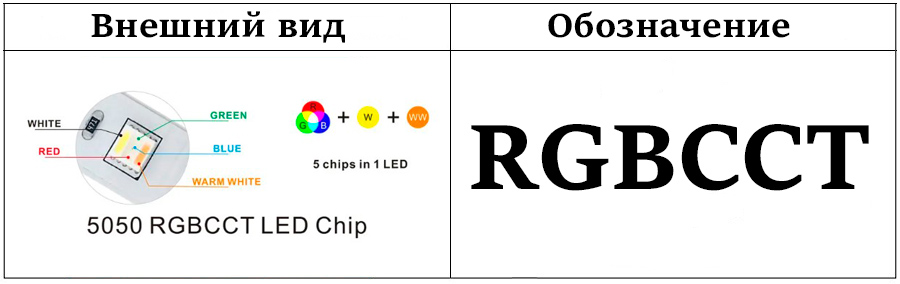

Если же вам в подсветке необходим регулируемый белый свет, оттенки которого можно изменять вместе с остальными – покупайте Led ленту RGBCCT или RGBMIX.

Помимо того, что у нее все пять расцветок (RGB+W+W) заключены в одном модуле (“тройной квадратик”):

Все это еще и динамически регулируется (CCT – Color Correlated Temperature). Но честно признаться, неискушенный пользователь особой разницы между RGBWW и RGBCCT практически не замечает.

Стоит ли вам переплачивать, решайте сами.

Как выбрать?

К выбору нужно подойти очень ответственно, ведь параметров у лент не мало. Подберите параметры и покупайте ленту Вашей мечты.

Вид

Лента делится на два вида SMD и RGB. Первый вариант — это лента с одним доступным цветом. Такие с белым цветом самые дешёвые, с зелёным, синим и красным дороже, другие еще дороже. Второй же вариант — с возможностью менять цвета, зачастую с помощью пульта. Данная подсветка будет стоить дороже SMD.

Яркость

Зависит яркость от количества светодиодов на 1 м и размеров самих светодиодов. Размер светодиода можно узнать по маркировке(после аббревиатуры вида ленты). Пример: RGB 50*50 — цветная лента с диодами 50*50 мм.

Мощность блока питания

Для отличной работы устройства, необходимо купить блок питания. Брать его нужно с мощностью на 20-30% мощности превышающей мощность ленты. Обычно производитель указывает мощность ленты на 1 м (обычно это 12 В).

Контролер для цветных лент

Для RGB придётся докупить (если он не идёт в комплекте) контролер цвета. Мощность его либо равна либо чуть выше блока питания. Данный прибор контролирует насыщенность цвета, может менять цвет и запускать другие программы. Монтируют контролер между блоком питания и лентой.

Виды контролеров:

1. только меняющие цвет;
2. с управлением через Wi-fi;
3. дополнительно создают запрограммированные эффекты;
4. идут вместе с ИК-пультом, позволяет регулировать подсветку дистанционно.

Класс защиты (IP)

Степень защиты обозначается IP с 2 цифрами. 1 указывает на степень защиты от попадания твердых частиц. 2 — на защиту от влаги. Рекомендация: для обычного помещённая вполне хватит IP20. Для ванны и помещений с доступностью воды минимально от IP43. Для улицы — минимум IP54. Подсветка без уровня защиты, светит лучше, чем с защитой. Поэтому, если подсветка будет далеко от воды. Лучше возьмите вариант без защиты, и светлее, и дешевле.

Лучшие производители

Мы подобрали лучших производителей светодиодных лент.

Sveteco

По словами фирмы, светодиодные ленты не нагреваются до температуры выше +30 градусов по Цельсию. При таких условиях эксплуатационный период составит далеко не один год, риск перегорания становится минимальный. Цены лет от Sveteco низкие, в отличие от других фирм, но вот найти продукцию в интернете не так уж и легко.

Достоинства:

• Низкая цена;
• Отсутствует перегрев;
• Богатый ассортимент.

Недостатки:

• Отсутствуют RGB ленты в продаже;
• Найти продукции компании довольно проблематично.

LEDCraft

Российская компания разрабатывает качественную продукцию. В основном специализируется на осветительных устройствах. Компания старается делать каждый продукт минимально энергопотребляющим и долговечным. Качество продукции идёт на второй план, но оно здесь вполне неплохое. Одна из самых популярных российских фирм.

Достоинства:

• Средняя цена;
• Быстрая доставка;
• Неплохое качество;
• Отечественная фирма;
• Максимальное энергосбережение.

Недостатки:

• RGB лампы дороговатые;
• Качество на втором плане;
• Небольшой ассортимент (проводов, блоков питания и других продукций).

Joliet Technology

Европейская компания — одна из главнейших фирм на рынке, специализирующаяся по свету. На отечественном рынке имеет малый спрос из-за больших цен. Но цены эти вполне оправданы высоким качеством! Компания использует новейшие современные технологии в своём производстве, благодаря чему продукция имеет высокую долговечность.

Достоинства:

• Высокое качество;
• Долговечность;
• Превосходные технические характеристики;
• В производстве используются современные технологии.

Недостатки:

• Высокая цена;
• Редко можно увидеть продукцию компании на полках магазина.

Gauss

Немецкая компания специализирующая на осветительном оборудовании. Продукция компании очень дорогая в отличие от своих конкурентов, но отличается она от них высоким качеством, надёжной сборкой и приличной долговечностью. Единственная компания, которая даёт до 5 лет гарантии к своей продукции. Ассортимент от небольших монохромных и RGB подсветки до больших блоков питания. Средняя цена за 5 м подсветки — 2000 руб.

Достоинства:

• Высокое качество;
• Большой срок гарантии;
• Продукция сильна по долговечности;
• Большой ассортимент подсветки, контролеров, блоков питания и многого другого.

Недостатки:

Огромный ценник на товары.

Navigator

Китайский бренд покоряет рынок уже более 9 лет. За это время он успел укрепиться на рынке. Продает довольно качественную продукцию за низкую цену. Надёжность и долговечность, конечно,не такие, как в Gauss, но за свою цену, вполне неплохие. На все свои товары, компания делает максимально подробную документацию.

Достоинства:

• Низкие цены;
• Подробная документация.

Недостатки:

Качество не самое лучшее.

Electrostandart

Китайская компания разрабатывающая разную продукцию. Ассортимент подсветки очень богат и отличается не только одним цветом. Обычно вместе с подсветкой продаются сразу контролеры, блоки питания и все самое необходимое. Регулярно использует новые технологии в производстве, из-за этого в компании часто появляются новые уникальные товары. Цена на среднем уровне где-то 1500-1700 за 5 м ленты.

Достоинства:

• Неплохая цена;
• Высокое качество сборки;
• Компания часто выпускает новые продукты.

Недостатки:

• Малый ассортимент дополнительных вещей;
• Часто вместе с лентой идут контролеры, провода и другие (что удорожает цену за комплект).

Рейтинг производителей

Светодиодная лента Geniled

При аналогичных характеристиках стоимость светодиодных лент значительно отличается в зависимости от качества используемых элементов. В изделиях премиум класса используется большое количество меди в подложке, качественные диоды, изоляция и клеящее основание. По отзывам покупателей рейтинг производителей диодных систем включает российские и зарубежные бренды. Марки Sveteco, Joliet Technology, предлагающие отличные товары, не получили распространения из-за высокой стоимости. В список популярных производителей попали:

1. Cree – продукция американского бренда имеет высокий индекс цветопередачи (более 90), не создает искажение цвета. Яркая подсветка безопасна для глаз, создает приятную атмосферу в помещении. Стоимость одноцветной ленты от 550-680 рублей.
2. Geniled – российский бренд, предлагающий качественные, экономичные и безопасные светодиодные светильники. Они рассчитаны на 50 000 часов работы, имеют различную степень защищенности от влаги и пыли. Стоимость зависит от характеристик.
3. Arlight – российская компания использует для пайки диодов золотые нити, заливка люминофором происходит цифровым методом, плата покрывается медью с двух сторон. Гарантия 5 лет. Цена от 200 рублей.
4. Jazzway – производитель надежной и недорогой продукции из Китая. В его каталоге все необходимое для монтажа светодиодного освещения. Стоимость 5 м одноцветной ленты от 280 рублей.
5. Gauss – китайский бренд стал популярен среди покупателей благодаря доступной цене и достойному качеству товара. Диоды работают без мерцания, обеспечивается хорошая передача цвета. За 5 м придется заплатить от 540 рублей.

Как подобрать в зависимости от типа комнаты

Подбирать освещение для комнаты стоит с учетом простых рекомендаций. Не надо делать одинаковую подсветку везде, так как в разных помещениях отличаются требования по освещенности и условия использования. Помнить следующее:

Для гостиной или зала стоит выбирать мощную многоцветную ленту с возможностью регулировки режимов и яркости. Лучше подойдет вариант на 24 В. На кухне применяется влагозащищенная разновидность, которая выдерживает попадание брызг. При подсветке рабочей зоны использовать неяркое освещение, для общей подсветки выбирать варианты мощнее. Общее освещение во всех помещениях без использования люстр и точечных светильников делать из одноцветной яркой ленты

Для равномерного света можно использовать специальные рассеиватели

В ванных комнатах и санузлах важно подобрать правильную яркость. Применять варианты с защитой от воды не ниже IP44, так как там влажность часто повышается

В детских комнатах часто светодиодную ленту используют для украшения интерьера

Но с ее помощью можно осветить игровую зону или создать приглушенный свет для ночного периода, уменьшая яркость до минимума.

Пример использования светодиодной ленты в гостиной.

Из видео узнаете какие led ленты есть на алиэкспресс

Как рассчитать светоотдачу диодной ленты

Чтобы сопоставить яркость свечения гибкого диодного осветителя с аналогичной характеристикой лампы накаливания, необходимо знать четыре параметра:

• длину ленты;
• общее число светодиодов;
• световой поток (F);
• показатель мощности (P).

Для чипов 3528, плотность размещения которых составляет 60 штук на метр, F достигает 300 лм, P – 4,8 Вт/м.

Рассчитаем светоотдачу метра диодной ленты, маркировка которой расшифровывалась выше. Для этого определим частное значений F и P. Чтобы рассчитать первый параметр, надо знать световой поток одного светодиода. Для чипов 3528 он составляет 5 лм, а для 60 штук – 300 лм. Рассчитываем светоотдачу: 300:4,8=62,5 (лм/Вт).

Для сравнения: светоотдача лампы накаливания не превышает 12-13 лм/Вт. Это значит, что 1 м светодиодной ленты мощностью 4,8 Вт светит так же ярко, как традиционная «25-ватка». А лампе мощностью 100 Вт соответствует 4-метровый отрезок ленты.

Гибкая диодная лента – надежный и долговечный источник света, который оказывается наиболее эффективным во многих ситуациях. Особенно если выбирать осветительный прибор грамотно, с учетом всех данных, отображенных в его маркировке.

Navigator NLS-3528WW60-4.8-IP65-12V-Pro R5

Основные характеристики:

• Степень защиты — IP 65
• Тип свечения — одноцветное
• Цвет свечения — белый
• Напряжение — 12 В
• Общая длинна — 5 м
• Количество светодиодов на погонный метр — 60 шт.

Назначение. Эта лента имеет герметичный слой полиуретана, обеспечивающего степень защиты от пыли и влаги IP65. Она стабильно работает в интервале температур от -40 до +40 о С даже при попадании на нее струй воды. Ее можно использовать в декоративных целях внутри помещений и на открытых площадках.

Функционал и особенности. Лента представляет собой гибкую полосу шириной 8 мм с самоклеящейся основой, на которой установлены светодиоды типа SMD 3528 с плотностью 60 шт/м. Она дает теплый белый свет с цветовой температурой 3000 К. Напряжение питания 12 вольт. Удельная потребляемая мощность 4,8 Вт/м.

Комплектация. Изделие продается в виде упакованной в пластик бухты с длиной светящейся ленты 5 метров.

Комплектация Navigator NLS-3528WW60-4.8-IP65-12V-Pro R5.

Плюсы Navigator NLS-3528WW60-4.8-IP65-12V-Pro R5

1. Качественные материалы.
2. Простой монтаж.
3. Приятный теплый свет.
4. Возможность обрезки под необходимый размер.
5. Доступная стоимость.
6. Двухлетняя гарантия.

Минусы Navigator NLS-3528WW60-4.8-IP65-12V-Pro R5

1. О блоке питания надо позаботиться дополнительно.
2. Небольшая яркость свечения.

Зачем нужны и как понимать маркировку светодиодной ленты?

Маркировка светодиодной ленты содержит информацию о технических характеристиках и параметрах ленты. Понимать маркировку светодиодной ленты необходимо, чтобы правильно выбрать ленту для конкретной задачи и правильно подключить ее.

Числа в маркировке обозначают величины технических параметров ленты. Например, число 5050 в маркировке означает размер светодиода в ленте — 5,0мм x 5,0мм. Число 60 означает количество светодиодов на метр ленты. Чем больше количество светодиодов на метр, тем ярче будет свечение ленты.

Буквы в маркировке могут обозначать различные параметры ленты, такие как цвет свечения, класс защиты, тип контроллера и т.д. Например, буквы WW означают теплый белый цвет свечения, а IP65 — класс защиты ленты от пыли и влаги. Необходимо учитывать, что разные производители могут использовать различную маркировку для своих лент.

Понимание маркировки светодиодной ленты позволяет выбрать нужную ленту для конкретной задачи и правильно подключить ее. Например, если необходима яркая лента, то необходимо выбрать ленту с большим количеством светодиодов на метр. Если лента будет использоваться в условиях повышенной влажности или пыли, необходимо выбрать ленту с соответствующим классом защиты.

GAUSS

Светодиодная лента GAUSS

Компания Gauss — крупный производитель приборов освещения. Значение имеет качественная сборка систем. Светодиодные ленты этого бренда служат долго и надежно. Производитель 100-процентно уверен, что его продукция абсолютно качественная, поэтому дает гарантию на ее использование в течение 3-5 лет. На повышение периода эксплуатации лент влияют:

• аккуратность сборки;
• скрупулезность и точность разработчиков;
• тщательная проработка подложки-радиатора ленты со светодиодами.

Весь период работы система сохраняет свои эксплуатационные свойства.

Компания выпускает разнообразные LED-ленты:

• для применения в частных домах;
• для профессиональной установки;
• RGB;
• монохромного освещения.

Предлагаются всевозможные вспомогательные аксессуары. Их выгодно приобретать вместе с LED-лентами. Производитель предусматривает абсолютную совместимость всех элементов.

Достоинства

Во-первых, гарантийный срок довольно значительный.

Во-вторых, предлагается много дополнительных аксессуаров.

В-третьих, производится надежная сборка.

В-четвертых, предусмотрена защита продукции от пыли и влаги.

Среди недостатков можно назвать только слишком высокую цену.

Цвет светодиодной ленты

Светодиодные ленты бывают как монохромными, то есть одноцветными, так и полноцветными.

Одноцветные ленты выпускают в следующих стандартных цветах: красные, зеленые, синие и желтые, а также два типа белого цвета – белый  холодный и белый тёплый.

Полноцветная или RGB лента изменяет свой оттенок с использованием пульта и контроллера. Лента состоит из RGB светодиодов, которые состоят из трех кристаллов – красного, зеленого и синего. Смешение этих трех цветов позволяет получить множество оттенков.

Рис. 10. RGB светодиод из трех кристаллов под микроскопом

Какой цветности светодиодную ленту использовать для подсветки мебели? Для подсветки мебели лучше использовать многоцветную RGB ленту, потому что одноцветная светодиодная лента со временем может надоесть и у нее ограниченные варианты дизайнерского применения.

RGB – Red/Green/Blue – полноцветное исполнение W – Cool white – холодный белый WW – Warm white – теплый белый R – Red – красный G – Green – зеленый B – Blue – синий Y – Yellow – желтый.

Подведем итог, какая нужна нам светодиодная лента для подсветки мебели 1. SMD 3528 с плотностью 60 светодиодов на метр, с напряжением питания 12V, цвет свечения W, WW, R, G, И или Y и классом защиты IP 33 2. SMD 5050 с плотностью 30 светодиодов на метр, с напряжением питания 12V, цвет свечения RGB (полноцветное свечение) и классом защиты IP 33. Второй вариант для нас будет более интересен, потому что этот тип ленты имеет варианты полноцветных светодиодных лент, в отличие от первого типа ленты.

Читайте далее: Обзор светильников и решений по подсветке шкафа купе и гардеробной Как сделать подсветку шкафа купе с помощью галогенных светильников самостоятельно? Не знаете, как подобрать сечение провода для подсветки светодиодной лентой, решение есть! Какие есть выключатели и диммеры для подсветки мебели и шкафов купе Не разбираетесь в маркировке светодиодных лент, мы всё расскажем Не клейте светодиодную ленту на детали мебели, а используйте специальный алюминиевый профиль Как рассчитать необходимую мощность блока питания для светодиодной ленты? Что нужно знать о контроллерах при подсветке мебели светодиодной лентой? Нюансы подключения одноцветной и RGB светодиодных лент к блоку питания С помощью чего соединяют светодиодные ленты и провода в мебельной подсветке? Из каких элементов можно собрать умную подсветку шкафа купе Сценарии освещения интерьера Разбираемся в “темных” сторонах технического света Какие бывают виды светильников Как выбрать потолочную люстру Выбираем светильники согласно собственному сценарию освещения Как рассчитать необходимое количество лампочек? Как выбрать лампочку?

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

Блок питания

1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт	Мощность, потребляемая на 1 метр, Вт	Общая мощность, Вт
30	2,4	Произведение потребляемой мощности на 1 метр  на длину платы. Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.
60	4,8
120	9,6
240	19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P_лен = 9,6 * 11 = 105,6 Вт.

P_блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

TDM Electric артикул SQ0331-0501

Основные характеристики:

• Степень защиты — IP 20
• Тип свечения — одноцветный
• Цвет свечения — белый
• Общая длинна — 1 м

Назначение. Умная подсветка предназначена для дополнительного освещения элементов интерьера, рабочих зон, подсобных и вспомогательных помещений.

Функционал и особенности. Изделие крепится с помощью магнитного диска на клеевой основе. Оно имеет в своем составе литий-ионный аккумулятор емкостью 1100 мАч, позволяющий выбирать место установки вдали от стационарных сетей. Его энергии хватает на 3 часа полной нагрузки. Команда на включение подается от датчика движения и освещенности. Можно использовать любой из трех режимов срабатывания:

• только в темноте при обнаружении движения;
• при любом движении вне зависимости от степени освещенности;
• ручной пуск.

Продолжительность свечения в автоматическом режиме заблаговременно задается пользователем. Подзарядка выполняется через USB-разъем. Источником света служат 30 светодиодов SMD2835 с цветовой температурой 6000 К.

Комплектация. Набор состоит из ленты длиной 1 метр, силового кабеля и блока управления с аккумулятором.

Конструкция

В основе лежит плата гибкого типа, ширина которой — 8-20 мм. Лента подразделяется на маленькие сегменты. Любой из них представляет собой отдельную часть платы. На любой из этих частей имеются по 3 световых диода SMD и резистор, который ограничивает электроток. Соединение всех элементов является последовательным. Любой из световых диодов требует электронапряжения 3,2 В.

В случае соединения последовательным образом вся сборка нуждается в 9,6 В. Для записи такой сборки от электронапряжения 12 В последовательным способом в цепь электропитания устанавливают резистор отграничивающего действия, для которого сопротивление подбирают с расчётом используемой разновидности светодиодов SMD, нуждающихся в определённом электротоке.
