Видеонаблюдение в ночное время

ИК ПОДСВЕТКА ДЛЯ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Данная характеристика настолько важна для камеры ночного видения, что ей необходимо вынести в отдельный раздел. По техническому исполнению различают два способа инфракрасной подсветки:

• встроенная;
• внешняя.

Оба типа подсветки работают с ИК излучением с длиной волны 730-900 нм. Это невидимый для человеческого глаза спектр светового излучения, который улавливает светочувствительная матрица видеокамеры, интерпретируя его в монохромное изображение.

Важным преимуществом ИК освещения над осветительными приборами видимого спектра является их незаметность. Злоумышленник не осведомлён попал ли он в поле зрения камеры, а система вполне может проследить за его действиями.

ВСТРОЕННАЯ ИК ПОДСВЕТКА

Такие камеры отличаются большим количеством светодиодов, соответственно, большей мощностью. Эта компоновка ночных видеокамер видеонаблюдения не является оптимальной. Ее дальность редко превышает 10-15 м.

Если производители на камере или в техпаспорте устройства указывают дальность встроенной ИК-подсветки более 20 м, то это очередной рекламный трюк.

В объяснении мелким шрифтом, скорее всего, указано, что эффективная дальность видеосъемки в ночное время рассчитана на естественное освещение ночью при полнолунии, при котором уровень света составляет 0,3-0,1 люкс.

Кроме того, для обеспечения дальности освещения превышающем 10 м суммарная мощность ИК светодиодов может превысить 10 Вт, что увеличит токопотребление только модуля подсветки до 1 Ампера.

При функционировании с такой мощностью светодиоды выделяют большое количество тепла и конструкция камеры должно предусматривать возможность его отведения от остальных устройств. Как правило, применяются пассивные радиаторы, однако в теплое время года такое техническое решение может быть недостаточным.

В случае с купольной камерой при размещении светодиодов внутри корпуса может возникнуть эффект отражения, ведущий к фоновой засветке изображения.

ВНЕШНИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

При выборе внешнего осветительного прибора в инфракрасном диапазоне опытные инсталляторы систем видеонаблюдения ориентируется на следующие критерии:

Длина волны.

Человек воспринимает световое излучение в диапазоне 400-700 нм. И несмотря на то что инфракрасный спектр начинается с 730 нм небольшое свечение источника ИК излучения ещё может быть заметно.

После частоты 850 нм качество изображения существенно ухудшается из-за снижения дальности и мощности излучения. Поэтому оптимальным вариантом являются источники с узким диапазоном ИК излучения – 750-850 нм.

Дальность обнаружения.

Несмотря на то что этот параметр сильно зависит от чувствительности матрицы самой камеры, увеличить дальность подсветки можно, сконцентрировав пучок света (при этом уменьшается угол излучения) на контролируемом объекте.

Естественно, различные модели ИК прожекторов имеют разную дальность излучения, зависящую от количества светодиодов и потребляемой мощности.

Угол излучения.

Необходимо выбирать такой прожектор, чтобы угол излучения был больше чем угол захвата камеры видеонаблюдения. Только в этом случае можно избежать затемнения краев изображения или световых пятен посредине.

Энергопотребление.

Рабочее напряжение большинства ИК прожекторов составляет 12 В (как и у стального слаботочного оборудования) сила потребляемого тока находится в диапазоне 0,35-1,2 А.

КЛАССИФИКАЦИЯ ИК ПРОЖЕКТОРОВ ПО ДАЛЬНОСТИ ИЗУЧЕНИЯ

У производителей принято разделять источники ИК подсветки по дальности излучения на следующие категории:

Ближнего действия.

Расстояние 1,5-10 м. Используются преимущественно в помещениях. Применяются в больницах, банках, кассах и других финансовых учреждениях, где в ночной период времени необходимо обеспечить качественную видеосъемку, но без применения подсветки видимого спектра.

Среднего радиуса действия.

Расстояние до 60 м. Угол излучения 120-160. Используется для освещения открытой территории средней и большой площади.

Дальнего действия.

Расстояние до 300 м. Угол излучения 20-60. Формирует узкий направленный пучок ИК излучение, сконцентрированное на отдельном объекте. Используются преимущественно на дорогах и режимных объектах. Последнее время нашли применение в клубах и кинотеатрах для ведения незаметного видеонаблюдения в условиях затемнения.

Характеристики камер ночного видеонаблюдения

Хорошая камера для ночного видеонаблюдения должна обладать рядом соответствующих характеристик:

• Наличие мощной ИК подсветки, желательно адаптивной;
• Возможность перехода из цветного режима в черно-белый;
• Высокая светочувствительность сенсора;
• Наличие ICR фильтра;
• Всепогодный корпус.

Подсветка.
Первый пункт является обязательным при необходимости ночной съемки

Следует обращать внимание на заявленные производителем параметры подсветки:

• Угол подсветки;
• Дальность действия;
• Исполнение.

Угол подсветки в идеале должен совпадать с углом обзора объектива камеры, в противном случае на изображении можно получить яркое пятно засветки посередине кадра и темные участки по краям.

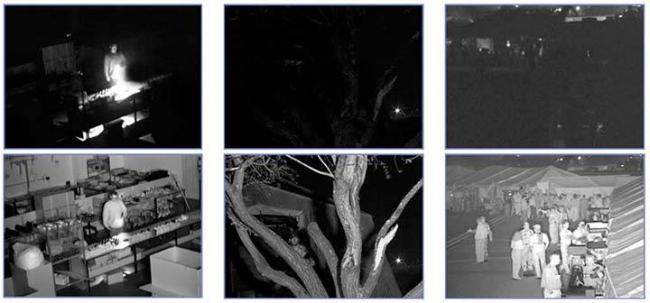

Действие ИК подсветки: вверху стоп кадры с выключенной ИК подсветкой, внизу — ИК подсветка включена

Дальность ИК подсветки определяется ее мощностью, и чем больше данный параметр, тем больше мощности потребуется для ее питания. К примеру, для того, чтобы обеспечить расстояние, превышающее 10 метров, диоды подсветки должны иметь суммарную мощность 5-10 Вт, при этом токопотребление может возрасти до 1 ампера и более. Из-за повышенного потребления энергии диоды ИК подсветки «нехило» нагреваются при работе, поэтому при их расположении в корпусе камеры потребуется применение радиаторов охлаждения, так что рациональность применения мощной внутрикорпусной подсветки можно поставить под сомнение.

Также стоит заметить, что расположение ИК подсветки внутри корпуса при наличии в камере защитного стекла приводит к частичному отражению от него ИК лучей, что приводит к фоновой засветке объектива.

Разумным выходом из вышеописанных ситуаций будет использование независимых ИК прожекторов, или камер, имеющих подобные прожекторы снаружи корпуса.

День/ночь.
Возможность автоматического перехода из цветного режима в черно-белый и обратно также является обязательным пунктом при выборе камеры ночного видеонаблюдения, т. к. в условиях темного времени суток камера лучше всего снимает именно в монохроме. Наличие цветного режима позволяет эффективно использовать ее для сбора максимального количества информации об объекте при нормальном дневном освещении. Сейчас большинство камер оснащаются данным режимом день/ночь, но если эта функция в камере отсутствует, то и приобретать ее не стоит – в темное время суток в цветном режиме качество изображения будет не удовлетворительным.Чувствительность.
Теперь поговорим о светочувствительности сенсора. Для видеонаблюдения в условиях темного времени суток чувствительность матрицы камеры должна быть максимально высокой. К примеру, для получения нормального изображения безлунной ночью при чистом звездном небе камера должна обладать чувствительностью 0,001 люкс. При такой чувствительности камера способна выдавать достойное изображение в черно-белом режиме съемки ночью.

ICR фильтр.
ICR фильтр представляет собой сдвигаемый механический ИК фильтр, расположенный перед матрицей камеры. Если человеческий глаз не в состоянии заметить свет ИК подсветки, то сенсор камеры отлично его видит, и если в ночное время в монохромном режиме качество картинки остается достаточно хорошим, то днем ИК излучение оказывает на него существенное влияние. Ухудшение качества проявляется в искажении цветопередачи, контраста, и размытии изображения. Обусловлено это тем, что днем помимо спектра ИК подсветки на матрицу камеры попадает и естественный свет,  которые воспринимаются объективом камеры не одинаково вследствие различия диапазонов длин волн этих двух типов освещения. Чтобы отсечь ИК лучи в дневное время суток в камеру устанавливают ИК фильтр, который закрывает матрицу от инфракрасных лучей днем, и сдвигается в сторону при помощи механического привода с наступлением темноты.

Корпус.
Если камеру видеонаблюдения планируется установить снаружи, то стоит приобретать устройства со специальным защитным корпусом, способным выдерживать высокие и низкие температуры, а также противостоять неблагоприятным факторам окружающей среды – пыли и влаге. Обычно уличные камеры оснащаются антивандальным герметичным термокожухом, способным обеспечивать работу устройства в диапазоне температур от -40 до +50 °C, с классом защиты IP66 – пыле-, влагоустойчивый. В некоторых случаях корпус может быть оснащен системой подогрева.

Подробнее о критериях выбора камеры видеонаблюдения вы можете почитать в этой статье, где мы разобрали основные моменты, которые необходимо знать, прежде чем купить любую камеру для видеонаблюдения.

Разновидности видеокамер для скрытого наблюдения

Камеры бывают нескольких видов:

1. С цветным или черно-белым изображением.
2. Разных размеров.
3. С проводным питанием от розетки или с автономной работой.
4. Стационарные и мобильные.
5. Также существуют модели с возможностью встраивания в любую технику и предметы в доме.

Выбор миниатюрных камер скрытого наблюдения: аналоговые и цифровые устройства

Беспроводные камеры видеонаблюдения для квартиры существуют двух видов: аналоговые и цифровые.

Первые функционируют за счет эфирного телевидения. Качество и возможность трансляции зависит от множества факторов, так сигнал может пропасть даже из-за погодных условий.

Вторые же устройства, которые еще имеют название GSM-камеры, могут работать везде, где присутствует сигнал мобильной сети. Погодные факторы на них влияния не имеют. Но оперативность отправки сигнала может снизиться при условии нахождения стен на пути передачи данных от камеры к записывающему устройству.

Использование черно-белой Wi-Fi-видеокамеры для скрытого слежения позволит получить более ясную и отчетливую картинку и увеличить время автономной работы за счет использования маленького объема памяти.

Шпионские мини-камеры

«Шпионские» скрытые камеры имеют множество преимуществ, благодаря которым остаются популярны.

Одна такая камера способна осуществлять запись в ночное время суток, писать звук и заменять фотоаппарат. При этом она продолжает оставаться незаметной и ведет скрытую съемку видео с  четким, цветным изображением.

Существует огромное количество различных предметов, в которых уже замаскированы скрытые видеокамеры. Часы, зажигалки, флешки, пуговицы, кепки, галстуки, сумки и многое другое. Айпи-камера наблюдения может быть замаскирована даже на одежде. Для домашнего наблюдения за комнатой можно использовать камеры, замаскированные, например, в блоки питания, вешалки, лампочки и даже в шурупы.

Как выбрать камеру видеонаблюдения

Выбрать достойную камеру видеонаблюдения довольно трудно. Основная проблема заключается в том, что устройства с высококачественным изображением имеют слишком высокую стоимость. А более дешевые модели не могут предоставить детализированную картинку. Чтобы выбрать оптимальный вариант, пользователю потребуется учитывать следующие критерии.

Угол обзора

Для надежности рекомендуется выбирать модели с обзором на 360 градусов. Для этого могут использоваться камеры с поворотным механизмом или купольной/сферической конструкцией.

Благодаря такому подходу устройство будет охватывать все помещение.

Конструкционные особенности

Мнение эксперта
Яковлев Алексей Сергеевич

Электрик с 20 летним стажем и богатым опытом

Если прибор покупается для использования на открытой территории (съемка входных дверей или ворот), лучше выбирать модель с водостойким корпусом.

Также важно, что конструкция была изготовлена в соответствии с антивандальными технологиями

Яркость подсветки

В этом случае всё зависит от площади помещения, в котором будет функционировать камера. В больших комнатах без света лучше устанавливать модели с наиболее яркой ИК-подсветкой. Это же касается камер, предназначенных для использования на улице. Также приборы могут имеет специальный козырек, скрывающий засвет.

Разрешение

От этого параметра зависит, насколько качественным будет изображение. В 2022 году многие пользователи отдают предпочтение Full HD или 4К моделям. Однако стоит отметить, что последний вариант имеет очень высокую стоимость.

Сохранение данных

В зависимости от функциональных особенностей и ценового класса, к которому относится камера, записанное видео может сохраняться несколькими способами:

1. Внешний накопитель – HDD/Flash;
2. Внутреннее хранилище компьютера;
3. Облачный сервис.

Последний вариант предоставляет неограниченный объем памяти. Однако для этого пользователю придется вносить ежемесячную оплату.

Тип камеры

Камеры видеонаблюдения делятся на два типа:

Аналоговые. Передача данных осуществляется при помощи проводов. Отличается простотой эксплуатации и низкой стоимостью. Однако стоит отметить ограниченность действия. Особенно если у пользователя нет возможности установить ресивер далеко от камеры наблюдения;

Цифровые. В этом случае прибор передает изображение напрямую в облако или сервер. Процедура осуществляется с помощью беспроводных технологий. Отличаются они высокой стоимостью. При этом стоит отметить отменное качество картинки.

Производитель

Камеры видеонаблюдения – это узкоспециализированная техника, за производство которой отвечают специально подготовленные компании. В редких случаях можно встретить модели от известных производителей. К наиболее влиятельным можно отнести следующие:

• Техника китайского производителя отличается оптимальным соотношением цены и качества;
• Еще одна китайская компания, выпускающая преимущественно премиальные камеры видеонаблюдения;
• Falcon Eye. Данный производитель предлагает широчайший ассортимент во всех ценовых сегментах;
• Надежная и долговечная техника;

• Кроме высококачественных смартфонов китайский медиагигант предлагает не менее впечатляющие камеры наблюдения;
• Dahua. Стремительно развивающийся бренд, выпускающий устройства для среднего ценового сегмента;
• Самые дешевые камеры видеонаблюдения посредственного качества.

Столь широкий выбор компаний позволит подобрать достойную модель под свои личные предпочтения и финансовые возможности.

В чем преимущества и недостатки таких камер?

Камеры ночного видеонаблюдения широко используются везде: жилые, офисные помещения и строительные и промышленные объекты. Камеры распространены как в закрытых помещениях, так и в людных местах по типу торговых центров или магазинах, парковках и других общественных местах. Как и любое технологическое устройство, камеры имеют преимущества и недостатки, которые мы осветим далее.

Преимущества

1. Наличие камер ночного видения помогает обезопасить помещение и держать ситуацию под контролем 24 в сутки. Установленные в офисе или торговом помещении камеры с возможностью ночного видения предотвращают мелкие кражи, а также позволяют поймать злоумышленников, причиняющих вред имуществу в отсутствии персонала.
2. Запись с камер ночного видения может зафиксировать взлом, кражу или порчу имущества и способна выступить доказательством во время судебного процесса против преступника. Это поможет суду вынести верное решение.
3. Высокий уровень безопасности загородного участка достигается только с помощью хорошей сигнализации и круглосуточного наблюдения за самыми важными участками площади. Камеры ночного видения помогут вам создать идеальную систему безопасности для загородного участка.
4. Камера поможет вам обеспечить круглосуточное наблюдение за людьми ,находящимися у вас дома, например, проверить жену на верность, поставив втайне скрытую камеру с возможностью съемки в полной темноте.

Недостатки

1. Начальные затраты – основной недостаток установки камер ночного видения. Стоят они незначительно дороже обычно, но если учесть тот факт, что ИК-подсветка заставляет камеры потреблять больше энергоресурсов, то в перспективе эти затраты получатся существенными.
2. Сложности при выборе. Далеко не каждая цветная камера способна воспринимать ИК-подсветку из-за технических особенностей. Поэтому если вам нужно цветное изображение в ночное время суток, то придется постараться и потратиться чтобы выбрать достойную камеру с возможностью цветной съемки при отсутствии освещения.

Не забудьте оставить свет на крыльце

Первая цель для получения лучшего изображения – исключить встроенные ИК-источники света. Обычное освещение – самый простой способ достичь этой цели. Если у вас есть свет на крыльце, оставьте его включенным. Затем вы можете отключить ночной режим на своей камере.

Параметры здесь варьируются от камеры к камере. Некоторые камеры, например

Wyze Cam

, только позволь тебе все выключить. Когда ночной режим выключен, ИК-подсветка не включается. В зависимости от камеры ваше видео может быть цветным. Как вы можете видеть выше, изображение достаточно четкое, чтобы вы могли увидеть лицо любого, кто подходил к вашей двери ночью.

Но у этого есть очевидный недостаток: вы используете электричество всю ночь и потенциально раздражаете своих соседей. Подсветка, активируемая движением, – лучшее решение. Вы можете найти светильники на батарейках, которые легко прикрепить к двери или стене, например

верхний свет

. Или вы можете подумать о мощном решении

с прожекторами

. Прожектор сам по себе может быть более эффективным, чем свет на крыльце. Вместе они могут обеспечить кристально чистое видео.

Скрытое видеонаблюдение – что это такое, принцип работы, особенности, применение

Система потайного видеомониторинга отличается от традиционного габаритами оборудования и местом установки. Так, если обычно камеры обладают нормальным размером и находятся на виду, то в рассматриваемом случае они достаточно компактны и располагаются в незаметном месте. Это позволяет не только вести видеосъемку скрыто, но при монтаже не оказывать влияния на стиль внутреннего оформления. При этом зачастую они обладают беспроводным способом передачи сигнала, передают звук и не отличаются по качеству изображения от стандартных аналогов.

В комплект системы видеонаблюдения входят следующие основные узлы:

• Одна или несколько камер.
• Видеорегистратор.
• Блок питания.
• Жесткий диск.
• Кабеля и разъемы для подключения.

По типу исполнения видеокамеры могут быть корпусными и бескорпусными. В первом случае все детали находятся в сборке и надежно защищены от внешних факторов. Кроме того, они оснащаются разъемами для подключения различных компонентов – микрофона, ИК-подсветки, карты памяти и проч.

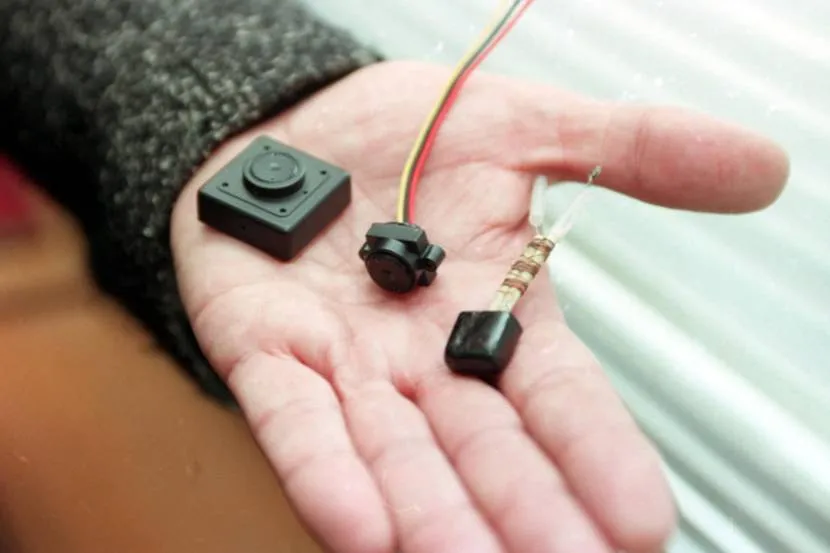

Мини-камеры отличаются компактностьюИсточник miro.medium.com

Если мини-камера для скрытого видеонаблюдения беспроводная, то питается она, как правило, от встроенного аккумулятора или батареек, но может подключаться и через электропроводник. Принцип действия устройства сводится к фокусировке обзорной области через объектив на чувствительный элемент. С него преображенный сигнал поступает на видеорегистратор, а затем на монитор, жесткий диск для записи или мобильное устройство пользователя.

При этом вести наблюдение такое оборудование может только днем. Для ночной съемки потребуется специальная инфракрасная подсветка. Однако и камера при этом должна иметь специальную матрицу с низкой степенью светочувствительности для работы в темноте.

Плюсы и минусы, применение

Помимо того, что мини-камеры легко установить и использовать незаметно для окружающих, применение их в системе видеонаблюдения характеризуется следующим набором плюсов:

• Защита от случайного или преднамеренного повреждения.
• Прочный компактный корпус.
• Возможность применения для помещений различной площади или открытого участка.
• Контроль за ситуацией на удалении в онлайн-режиме.

За ситуацией в доме можно следить через смартфонИсточник ae04.alicdn.com

• Оповещение хозяина дома о различных событиях.
• Запись и хранение данных на жестком диске.
• При необходимости надежная идентификация злоумышленников, проникнувших в дом или на территорию.
• Не только видео-, но и аудио-наблюдение зоны просмотра – при наличии подключенного микрофона.
• Легкость установки.

Недостатки систем скрытого видеонаблюдения прежде всего выражаются в более высокой стоимости оборудования по сравнению с обычными вариантами, а также несколько худшим качеством изображения, но не более, чем на 10-15% от стандартного. Кроме того, у беспроводных изделий ограничен заряд – так, что батарейки приходится часто менять, аккумулятор подзаряжать, а если упустить момент, съемка просто в один момент прекратится.

Применяются тайно устанавливаемые видеокамеры в частном доме со следующими целями:

• Обеспечение безопасности домочадцев, домашних животных, имущества.
• Контроль и наблюдение за посетителями.
• Слежка за выполнением своих обязанностей работниками, нанятыми и работающими в доме или на участке.
• Наблюдение за детьми, престарелыми, животными, оставленными без присмотра.

Мини-камера незаметно следит за придомовым участкомИсточник camera39.ru

Контроль за рабочими параметрами оборудования – отопительного котла, водопровода, бытовой техники.

Законность применения

Тем, кто желает вести тайную видеосъемку в своем доме или на участке, необходимо понимать, что установка скрытой камеры должна соответствовать законодательной базе. В частности, должны быть учтены следующие особенности:

1. Установка скрытых камер в общественном месте, например, на улице, незаконна. Как минимум за это грозит штрафом с конфискацией оборудования.
2. Проведение тайного видеонаблюдения в доме допускается при условии уведомления всех членов семьи и гостей.
3. Скрытая видеосъемка участка допускается, если зона охвата не затрагивает 3-их лиц – то есть соседей и прохожих по улице.

Скрытая видеосъемка в общественном месте должна сопровождаться оповестительной табличкойИсточник insigns.ru

Таким образом, владелец дома должен уведомлять гостей и наемных работников о скрытой съемке, но не обязан обнародовать место установки оборудования. Так как если ему понадобиться что-то доказать с использованием видеоматериалов, то может последовать встречный иск о вторжении в частную жизнь.

Классификация прожекторов

Существует 3 типа ИК прожекторов, каждый из которых обеспечивает различную дальность обнаружения:

1. ближние;
2. средние;
3. дальнобойные.

Первый тип приборов излучает свет на расстояние 1,5-10 метров. Устройства с такими характеристиками применяются на небольших по площади территориях: прикассовые зоны, банки, офисы.

Средние ИК прожекторы подсвечивают на расстоянии до 60 метров. Эти приборы устанавливаются на больших территориях. Угол освещения у средних ИК прожекторов достигает 120-160 градусов.

Дальнобойные приборы подают узконаправленный свет, благодаря чему в зону видимости камеры попадает территория длиной до 300 м. Угол обзора у таких прожекторов не превышает 20-60 градусов. Дальнобойные устройства устанавливаются в кинотеатрах, ночных клубах и иных подобных помещениях, где установка обычных камер невозможна. Также дальнобойные прожекторы применяются для фиксации картинки на дорогах. При этом ИК устройства, оборудованные светодиодами, не ослепляют водителей, благодаря чему исключается вероятность возникновения ДТП из-за работы охранных систем.

Вместо традиционных источников света используйте ИК-осветитель.

Традиционные светильники – не всегда лучший вариант. В зависимости от того, где ваша камера хочет снимать, вашим соседям может не понравиться прожектор, освещающий их дом ночью, или он может даже направить свет на ваш собственный дом.

И хотя традиционные прожекторы будут работать,

ИК-осветитель

еще более эффективное решение. Думайте об этом как о прожекторном свете, но вместо того, чтобы использовать свет видимого спектра, он излучает инфракрасный свет. На картинке выше показано, что ИК-подсветка включена. Но если вы посмотрите на устройство лично, все, что вы увидите, – это тусклый фиолетовый свет.

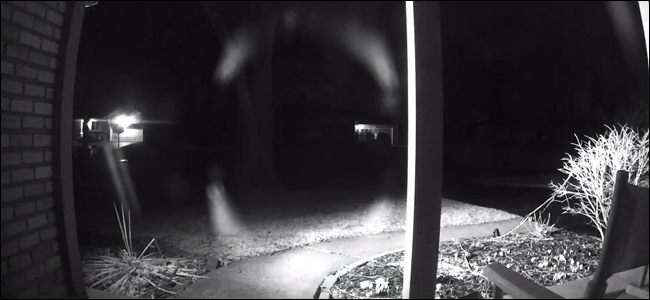

Единственный свет на этом изображении исходит от ИК-осветителя.

Идея состоит в том, чтобы заменить встроенные ИК-фонари вашей камеры видеонаблюдения. Выключите их или закройте их (вы хотите использовать монохромный режим) и установите осветитель снаружи вашего дома. Что касается камеры, то вы эффективно установили чрезвычайно мощный прожектор. Человеческому глазу может показаться странный набор тусклых фиолетовых огней. Заметно, но легко игнорировать.

На изображении выше ИК-осветитель направлен на тротуар, что делает его самой яркой точкой. Вы должны проверить точное размещение и позиционирование перед постоянным монтажом устройства в вашем доме.

На этом снимке включены и ИК-осветитель, и прожектор гаража.

ИК-осветители могут работать в тандеме с традиционными осветительными приборами, и если вы хотите получить максимально четкое изображение, то этот маршрут вам поможет. На фото выше использованы все методы, описанные выше. Wyze Cam находится как можно ближе к стеклу, а его ИК-светодиоды закрыты. Инфракрасный осветитель направлен на тротуар, и что-то сработало прожектор, обнаруживающий движение, над гаражом.

Полезное видео

Сравнение разных типов светодиодной подсветки для ночного видеонаблюдения.

Заключение

Самодельный ИК прожектор — простое и надежное решение. Как реализующий механику постоянного, так и импульсного питания, он строится на распространенных, недорогих элементах, удобно настраивается и регулируется.

Такое устройство позволит легко решить вопрос ночной съемки для частного пользователя, способно уменьшить затраты ресурсов и времени при организации масштабной структуры видеонаблюдения. Даже при небольших навыках работы с паяльником — собрать ИК прожектор своими руками сможет практически каждый.
