Максимальное увеличение (Г max)

Максимальное увеличение телескопа ограничено диаметром объектива.
Принято считать, что Г max=2*D, но из-за поправок на искажения, точности изготовления и настройки, лучше немного занизить эту величину:
Г_max = 1,5*D, где D – диаметр объектива или главного зеркала (апертура).
А если труба окажется способна на большее – пусть это лучше сюрпризом будет, чем наоборот…
Используя линзу Барлоу, можно поднять максимальное увеличение телескопа в разы, но в итоге вы получите всего-лишь размытое пятно больших размеров и никаких дополнительных деталей.
Есть, правда, другой подход: немного более крупные размеры часто позволяют лучше расмотреть тот же объект,
несмотря на то, что деталей на нём не прибавится. Наверное поэтому и советуют обычную формулу: Г max=2*D. То есть, это зависит от объекта и вашего вкуса…

Закон преломления света

Давайте разберемся, как мы можем найти угол преломления и угол падения, если знаем относительный или абсолютный показатель. В этом нам помогут законы преломления света. В свое время их изучал голландский математик Виллеброрд Снелл, именно поэтому их часто называют законами Снеллиуса или Снелла.

Рассмотрим формулировку законов преломления.

1. Падающий и преломленный лучи, а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости.

2. Отношение синуса угла падения α к синусу угла преломления γ — это постоянная величина для двух данных сред:

Благодаря этой формуле мы можем найти угол преломления и угол падения. Круто, правда?

Если вы не сильно дружны с математикой, а от синусов и косинусов хочется упасть в обморок — не расстраивайтесь! Чтобы решать задачи о преломлении света, вам не нужно знать мельчайшие нюансы тригонометрии. Достаточно запомнить формулу, а также иметь при себе великую таблицу Брадиса. Это такая таблица, в которой записаны все значения тригонометрических функций углов от нуля до 90 градусов. А значит, не нужно ничего заучивать и запоминать — можно просто воспользоваться готовыми данными.

Выходной зрачок

Выходной зрачок телескопа = D/Г
Хорошо, когда выходной зрачок телескопа равен 6 мм., это значит, что весь свет собираемый объективом попадёт в глаз (6 мм. – примерный диаметр человеческого зрачка в темноте).
Если выходной зрачок окажется больше, то часть света потеряется, подобно тому, как если бы мы задиафрагмировали объектив.
На деле удобнее считать “от обратного”. Например:
Для моего телескопа с апертурой D=250мм, максимальное увеличение без потери яркости = 250мм/6мм = 41,67 крат. То есть, при увеличении 41,67 выходной зрачок будет равен 6 мм.
Ну, и какой окуляр мне нужен для этого телескопа, чтобы получить это самое “равнозрачковое увеличение”?
Вспоминаем: f=F/Г.
Тогда: фокусное расстояние F моего Добсона”: 1255мм. “Г” уже нашли: 41,67 крат.
Получается, что мне нужен окуляр f=1255/41,67=30,1мм. Да, примерно такой окуляр и шёл в комплекте :)…
42 крата – это совсем немного, но достаточно для рассматривания звёздных полей, а вот уже для Андромеды маловато…
(Берём окуляр с фокусом покороче. Ура, получается крупнее! Но… темнее. И чем больше кратность, тем темнее будет картинка.)
Это был расчёт для довольно апертуристого телескопа, а какая будет кратность для равнозрачковости в рядовые телескопы – посчитайте сами: одни слёзы… Поэтому и говорят, что “апертура рулит” – чем она выше, там картинка ярче при одинаковой кратности (при одинаковой конструкции телескопов).

Темновая фаза фотосинтеза

Что образуется при фотосинтезе в темновую фазу? В строме хлоропластов с помощью энергии АТФ и восстановителя НАДФН, полученных в световую фазу, образуются простые сахара, из которых в ходе других процессов образуется крахмал. Ферментативные процессы не нуждаются в наличии света. Важнейший процесс, происходящий в темновую фазу фотосинтеза, — фиксация углекислого газа воздуха. Синтез и превращения сахаров в хлоропластах имеют циклический характер и носят название цикл Кальвина.

В нём можно выделить три этапа:

1. Фаза карбоксилирования (введение CO2 в цикл).
2. Фаза восстановления (используются АТФ и НАДФН, полученные в световую фазу).
3. Фаза регенерации (превращения сахаров).

В строме хлоропластов находится производное простого пятиуглеродного сахара рибозы. С помощью особого фермента (Рубиско) к производному рибозы присоединяется CO2 (реакция карбоксилирования) — образуется неустойчивое шестиуглеродное соединение, которое быстро распадается на две трехуглеродные молекулы. Дальше, с затратой АТФ и НАДФН, полученных в ходе световых процессов, трехуглеродное соединение модифицируется — образуется восстановленное соединение с атомом фосфора и альдегидной группой в составе. Теперь перед клеткой стоит проблема: необходимо получить шестиуглеродное соединение — глюкозу для синтеза крахмала, а также пятиуглеродное — производное рибозы для того, чтобы эти процессы могли начаться заново. Для решения этих проблем в фазу регенерации из полученных ранее трехуглеродных соединений под действием ферментов образуются четырёх-, пяти-, шести- и семиуглеродные сахара. Из шестиуглеродной молекулы образуется глюкоза, из которой синтезируется крахмал. Из пятиуглеродной молекулы образуется производное рибозы и цикл замыкается. Остальные сахара также используются клеткой в других биохимических процессах.

Отдельно стоит сказать про крайне важный фермент первой фазы цикла Кальвина — рибулозо-1,5-дифосфаткарбоксилазу (Рубиско). Это сложный фермент, состоящий из 16 субъединиц, с молекулярной массой в 8 раз больше, чем у гемоглобина. Является одним из важнейших ферментов в природе, поскольку играет центральную роль в основном механизме поступления неорганического углерода (из CO2) в биологический круговорот. Содержание Рубиско в листьях растений очень велико, он считается самым распространённым ферментом на Земле.

Рис.3. Суммарные уравнения и частные реакции фотосинтеза.

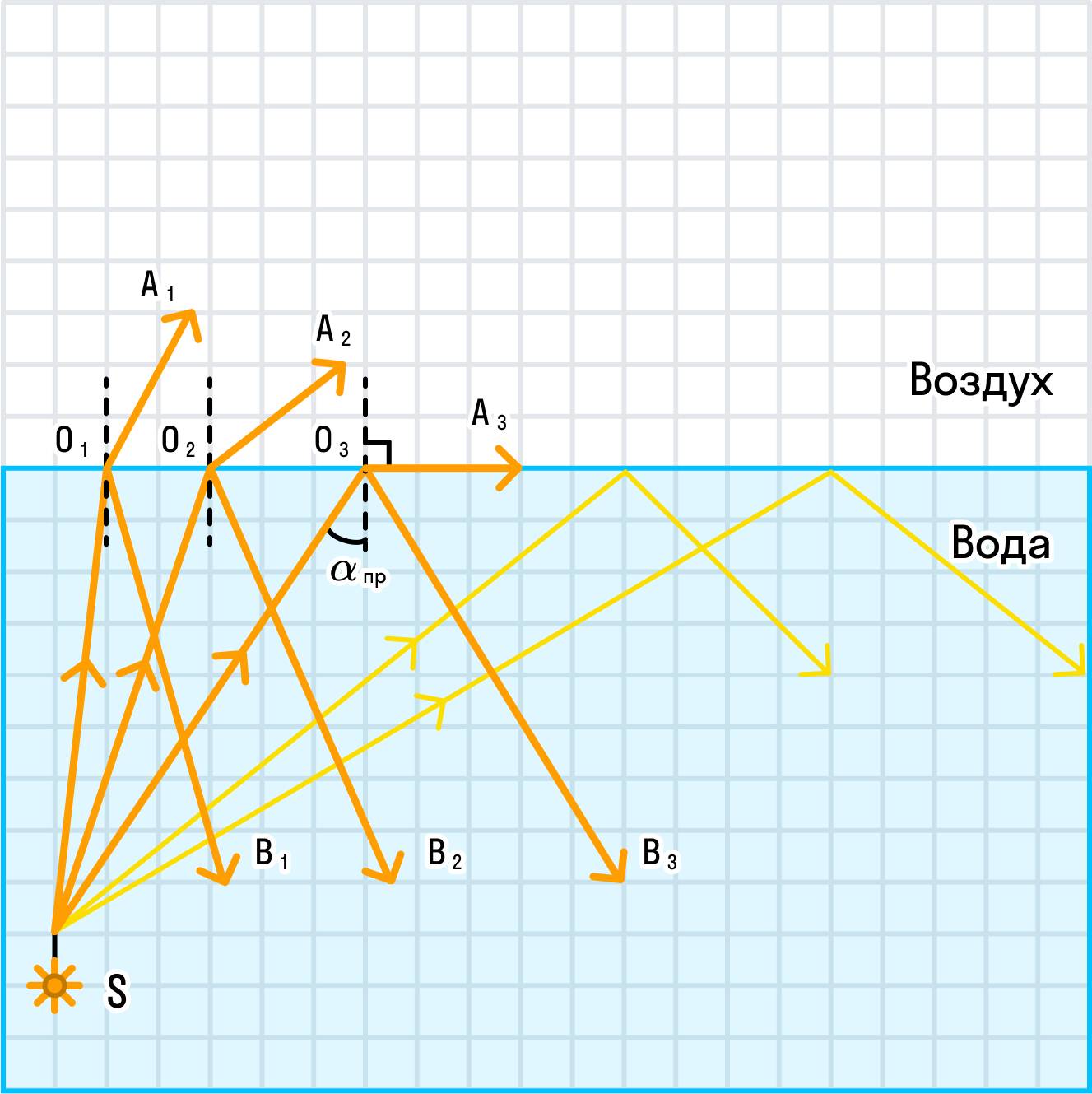

Полное внутреннее отражение

Последнее, что мы обсудим сегодня, касается процесса полного внутреннего отражения. Давайте разберемся, как он связан с преломлением.

Полное внутреннее отражение – это явление, при котором свет, падающий на границу двух сред из среды с большим показателем преломления под углом, превышающим предельный угол α пр, не преломляется, а полностью отражается, так что энергия падающего света отражается в первую среду.

Интересно, что явление полного внутреннего отражения используется в волоконной оптике — для передачи световых сигналов на большие расстояния.

В свою очередь, волоконную оптику используют во многих отраслях науки и искусства: в медицине, телекоммуникациях, датчиках различного спектра и освещении.

Закон преломления света

Преломление света – это изменение направления распространения светового луча на границе раздела двух сред.

Угол преломления – это угол между преломленным лучом и перпендикуляром к границе раздела двух сред.

​\( \gamma \)​ – угол преломления

Законы преломления света

• Лучи падающий и преломленный лежат в одной плоскости с перпендикуляром, восстановленным в точку падения луча к преломляющей поверхности.
• Отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред и равная относительному показателю преломления двух сред:

где ​\( n_{21} \)​ – относительный показатель преломления.

Первой является среда, в которой распространяется падающий луч, второй является среда, в которой распространяется преломленный луч.

Относительный показатель преломления равен отношению абсолютного показателя преломления второй среды к абсолютному показателю преломления первой среды:

где ​\( n_1 \)​ – абсолютный показатель преломления первой среды; ​\( n_2 \)​ – абсолютный показатель преломления второй среды.

Абсолютный показатель преломления показывает, во сколько раз скорость света в вакууме больше, чем в данной среде:

где ​\( c \)​ – скорость света в вакууме, ​\( v \)​ – скорость распространения света в данной среде.

Относительный показатель преломления показывает, во сколько раз скорость распространения света в первой среде больше, чем во второй:

Среда, у которой абсолютный показатель преломления больше, является оптически более плотной средой.

Среда, у которой абсолютный показатель преломления меньше, является оптически менее плотной средой.

Следствия закона преломления света

Если свет падает из оптически менее плотной среды в оптически более плотную, то угол падения больше угла преломления:

Если свет падает из оптически более плотной среды в оптически менее плотную, то угол падения меньше угла преломления:

Если луч падает на плоско параллельную пластину, изготовленную из оптически более плотного вещества, чем окружающая среда, то луч не изменяет своего направления, а лишь смещается на некоторое расстояние.

​\( x \)​ – смещение луча от первоначального направления:

где ​\( d \)​ – толщина пластины.

Важно!
Если в условии задачи говорится, что «кажется, что луч падает под углом ​\( \varphi_1 \)​ к поверхности воды», то имеют в виду не кажущийся угол падения ​\( \alpha_1 \)​, а угол между кажущимся падающим лучом и поверхностью воды \( \varphi_1 \)

Мягкий свет и жесткий свет.

Жесткий свет имеет характерную картинку, которую легко распознать по резкому контрасту между светом и тенью, минимумом полутонов. При жестком освещении тени от объектов становятся глубокими, а блики – ярко выраженными. Также подчеркивается текстура объектов съемки. Самый простой пример жесткого света – это солнце в яркий полдень. Также жесткий свет можно создать при помощи вспышек, направленных на объект съемки без использования каких-либо насадок. Жесткий свет дают студийные приборы с рефлектором или с насадкой типа соты, тубус и т.п.

Мягкий свет характеризуется более спокойным рисунком – максимум полутонов и градиентов. Поэтому в классической портретной съемке основным источником является источник мягкого света – студийный прибор с фотозонтом или софтбоксом или же мягкий свет из окна. Также примером мягкого света может служить естественное освещение в облачную погоду или свет в тени здания в солнечный день.

Что происходит в процессе фотосинтеза

Как уже было сказано ранее, в ходе фотосинтеза в хлоропластах под действием солнечного света образуются органические вещества.

Процесс фотосинтеза можно разделить на две фазы:

1. Световая.

2. Темновая.

В ходе световой фазы фотосинтеза образуется энергия в виде АТФ и универсальный донор атома водорода — восстановитель НАДФН (НАДФ·Н2). Эти вещества необходимы для протекания темновой фазы. Также образуется побочный продукт — кислород. Световая фаза может проходить только на мембранах тилакоидов и на свету.

Благодаря сложному биохимическому процессу — циклу Кальвина — в темновую фазу фотосинтеза образуются органические вещества (сахара). Темновая фаза проходит в строме хлоропластов и на свету, и в темноте. Темновые ферментативные процессы протекают медленнее, чем световые, поэтому при очень ярком освещении скорость протекания фотосинтеза будет полностью определяться скоростью темновой фазы. Схемы процессов фотосинтеза представлены на рис.2. Подробное описание процессов смотри далее.

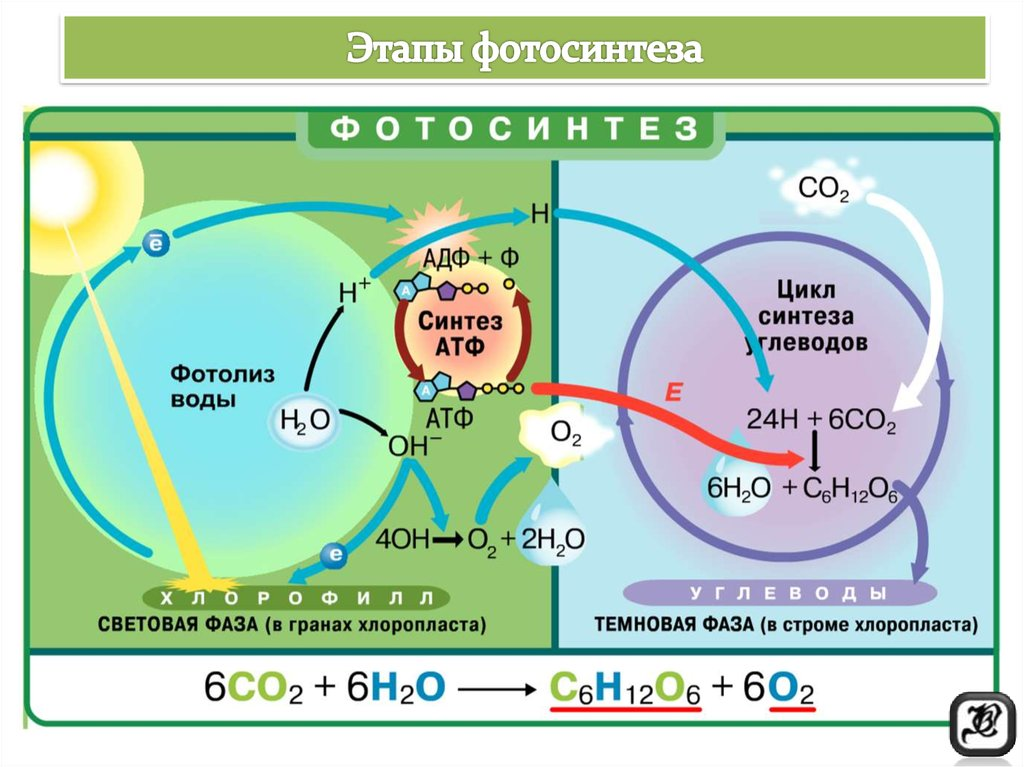

Рис.2. Схема процессов фотосинтеза и суммарное уравнение фотосинтеза.

Нормы и стандарты освещённости

Каким должно быть правильное освещение рабочего места, определяет не сам сотрудник или его работодатель. Нормы регламентируются нормативными актами, где закреплён допустимый уровень яркости в Люксах.

Нормативные документы:

• СНиП — строительные нормы и правила проектирования освещения;
• СанПиН — санитарные правила и нормы, которые включают в себя всю гигиену труда, в том числе и гигиену света;
• ГОСТ Р 55710-2013 — регламентирует световые нормативы внутри зданий.

Уровень света отличается в зависимости от вида выполняемых работ. Виды производства делятся на труд высокой точности, средней, малой. Освещение, применяемое на рабочих местах на производстве с повышенной точностью работ, отличается от такового на местах с низкой точностью. Ниже представлены нормы яркости в зависимости от требуемой точности выполнения:

• наивысшая точность — 5000 Лк;
• очень высокая — 4000 Лк;
• высокая — 2000 Лк;
• средняя — 750 Лк;
• малая — 400 Лк;
• грубая — 200 Лк.

В таблице представлены нормы подсветки в зависимости от типа офисного помещения:

Помещение	Нормы, согласно СНиП
Кабинет с компьютерами	200-300 Лк
Серверная	400 Лк
Операционный или кассовый зал	400 Лк
Большой кабинет со свободной планировкой	400 Лк
Комната для посетителей	300 Лк
Кабинет для чертёжных работ	500 Лк
Помещение для ксерокопирования	300 Лк
Конференц-зал	200 Лк
Лестничные пролёты и эскалаторы	50-100 Лк
Холл, коридор, вестибюль	50-75 Лк
Архив	75 Лк
Кладовка	50 Лк

Коэффициенты отражения окружающих поверхностей

Отражение от поверхностей — важный показатель при организации рабочего места. Коэффициент отражения поверхности означает способность основания отражать падающий световой поток. Он равен отношению света, отраженного от поверхности, к общему падающему световому потоку. Такие коэффициенты давно рассчитаны (в зависимости от материала цифры могут варьироваться):

• пол — 0,2-0,4;
• стены — 0,5-0,8;
• потолок — 0,7-0,9;
• стол, рабочая поверхность — 0,2-0,7.

Отраслевые нормы искусственного освещения

Кроме сведений СНиП, которые являются общими, есть ряд отраслевых документов, разрабатываемых специальными институтами. Они устанавливаются в зависимости от типа отрасли после анализа ее специфики, и только затем переходят в разряд рекомендаций. При отсутствии конкретных отраслевых норм придется пользоваться общими.

Все нормативы в промышленности зависят от точности зрительных работ, которая делится на 7 разрядов в зависимости от величины объекта работы и сложности труда. Например, точные работы (1-4 разряды) подразумевают наличие объекта размером от 0,15 мм (наивысшая точность) до 5 мм (средняя точность). Пятый разряд (малой точности) может включать работу со светящимися объектами.

При делении работ по сложности внутри разряда учитывается цвет фона, ведь он влияет на коэффициент отражения (так, черный цвет имеет самый низкий коэффициент отражения). Нормы обязательно учитывают следующие факторы:

• длительность работы;
• напряженность труда;
• степень разрешения задачи — различение или поиск;
• число объектов в поле зрения;
• возраст сотрудников;
• квалификация сотрудников.

Факторы зрительного комфорта

При оформлении интерьера в офисных помещениях важно учитывать цветовую гамму стен, ведь она по-разному воздействует на человека. Лучше всего выбирать пастельные тона, а также зеленоватые, желтые оттенки, приятные для глаз

Есть и иные факторы зрительного комфорта:

• подходящая яркость;
• однородность света;
• отсутствие бликов и мерцания;
• нужная контрастность.

Плохо воздействует на глаза блесткость, или сильная слепящая яркость — свойство ярких поверхностей ухудшать контрастность и нарушать зрительный комфорт. Утомление глаз вызывают и колебания света, они сильно снижают производительность труда, поэтому тоже недопустимы.

Изменение траектории движения потока

Когда луч опускается на раздел двух сред (возьмем воду и стекло), одна его часть отражается от стекла, а другая проникает внутрь, но в стекле излучение преломляется.

Закон отражения и преломления света выглядит так:

Дадим определение понятиям, без которых понимание сути законов невозможно.

Отражение света – это перемена траектории движения светового излучения при попадании на край двух сред, после чего излучение остается и продолжает распространение в первой среде. Преломление света – это перемена курса светового излучения после перехода из одних условий в другие.

В основе волновой оптики лежит принцип Ферма. Он гласит, что световое излучение выбирает путь, на преодоление которого требуется минимум времени. Это утверждение определяет законы волновой оптики, представленные ниже.

Прямолинейное распространение света

Закон распространения света:
свет в прозрачной однородной среде распространяется прямолинейно.

Экспериментальным доказательством прямолинейности распространения света является образование тени.

Тень – это область пространства, куда не попадает свет от источника.

Полутень – это область пространства, куда частично попадает свет от источника.

Если источник света точечный, то на экране образуется четкая тень предмета.

Если источник неточечный, то на экране образуется размытая тень (области тени и полутени).

Образованием тени при падении света на непрозрачный предмет объясняются такие явления, как солнечное и лунное затмения.

Цветопередача. Индекс цветопередачи.

Это относительная величина, определяющая, насколько естественно передаются цвета предметов в свете той или иной лампы.

Цветопередающие свойства ламп зависят от характера спектра их излучения. Индекс цветопередачи (Ra) эталонного источника света (т.е. идеально передающего цвет предметов) принят за 100.

Чем ниже этот индекс у лампы, тем хуже ее цветопередающие свойства. Комфортный для человеческого зрения диапазон цветопередачи составляет 80-100Ra.

Например у традиционной лампы накаливания индекс цветопередачи составляет 80Ra, при цветовой температуре в 2700К.

Если говорить о светодиодных лампах, то они обладают исключительно высоким индексом цветопредачи, который составляет 85-90 Ra.

Индекс цветопередачи – мера соответствия зрительного восприятия цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения. Объективной характеристикой здесь является значение индекса цветопередачи Ra, максимально возможное значение которого равно 100. Чем больше индекс, тем точнее будет восприятие цветов. Проводить сравнения различных источников по величине Ra лучше при близких цветовых температурах.
На практике обычно пользуются тремя категориями цветопередачи

Ra между 90 и 100.

Прекрасные цветопередающие свойства. Область применения: в основном там, где важна точная оценка цвета.

Ra между 80 и 90.

Хорошие цветопередающие свойства. Области применения: там, где точная оценка не является приоритетной задачей, но хорошая цветопередача все же важна.

Ra ниже 80.

Цветопередающие свойства от удовлетворительных до плохих. Области применения: там, где цветопередача не важна.
Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).

Характеристика цветопередачи лампы описывает, насколько натурально выглядят окружающие нас предметы в свете этой лампы. Выражением этого является общий индекс цветопередачи Ra. Для определения величины Ra, из окружающей среды выбирают 8 тестовых цветов, которые освещаются тестируемой лампой, а затем стандартной лампой, имеющей такую же цветовую температуру (от температуры “черного тела” до дневной). Чем меньше разница в цветопередаче между тестовыми цветами, тем лучше цветопередача исследуемой лампы. Максимальное значение Ra составляет 100 (как среднее для 8-ми тестовых цветов).

В зависимости от места установки лампы и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью общего индекса цветопередачи Ra.

Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света

Для сравнения с рассмотренными источниками света фиксируется сдвиг цвета с помощью 8 (или 14) указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого или эталонного источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значения Ra, тем хуже передаются цвета освещаемого объекта.

Характеристика цветопередачи	Степень цветопередачи	Коэффициент светопередачи Ra	Примеры ламп
очень хорошо	1A	> 90	Галогенные лампы; люминесцентные лампы LUMILUX DE LUXE; HQI…/D
хорошо	1B	80 – 89	Люминесцентные лампы LUMILUX; HQI…/NDL или WDL
хорошо	2A	70 – 79	Стандартные люминесцентные лампы 10 и 25
хорошо	2B	60 – 69	Стандартные люминесцентные лампы 30
достаточно	3	40 – 59	HQL
недостаточно	4	> 39	Натриевые газоразрядные лампы высокого и низкого давления

Тестируемые цвета:

R1	Цвет увядшей розы
R2	Горчичный
R3	Салатовый
R4	Светло-зеленый
R5	Бирюзовый
R6	Небесно-голубой
R7	Цвет фиолетовой астры
R8	Сиреневый

Дополнительные тестируемые цвета с насыщенными красками:

R9	Красный R12 Синий
R10	Желтый R13 Цвет кожи
R11	Зеленый R14 Цвет зеленого листа
R12	Синий
R13	Цвет кожи
R14	Цвет зеленого листа

Закон прямолинейного распространения света

Любой школьник, перешедший в 9-11 класс, должен знать, что свет в однородной среде распространяется по прямолинейной траектории, а его скорость равна 3х108 м/с. С такой скоростью луч долетает от Земли до Луны (расстояние между которыми 384 000 километров) всего примерно за 1,2-1,3 секунды!

Исходя из прямолинейного распространения света, выводятся многие понятия, такие как тень, угол падения и отражения, и многое другое. Разный раздел науки по-разному использует эти данные, но они имеют большое значение в технике и теории.

Подытоживая скажем, что лексическое значение греческого слова «фотон» четко передает его смысл – это свет. Свет одновременно является и электромагнитной волной, и потоком частиц фотонов, которые распространяются от источника излучения и заполняют собой все окружающее пространство по законам прямолинейного распространения, дифракции, интерференции и т. д.

И естественное, и искусственное освещение имеют одинаковые свойства, за исключением, разве что длины волны, ее амплитуды и других, более конкретных характеристик каждой волны.

Охлаждение

Существует ложное заблуждение, что светодиоды не греются. Наоборот, они нагреваются сильно, а некоторые микросхемы не работают и нескольких минут без охлаждения.

У небольших светодиодов, находящихся в корпусах SMD-типа, тепло передается к установленным через них контактных площадках.

Мы уже знаем, что один филамент потребляет в среднем 1 Вт. Для сравнения в SMD-диодах на 1 Вт мощности конструктивно предусматривается около 25-30 кв. см охладительного устройства. И здесь возникает вопрос по поводу охлаждения ламп.

Учтите следующее:

1. Филамент представляет собой матрицу.
2. Конструктивно за матричной часть впаяны диоды, которые выделяют незначительный объем тепла из-за малой мощности. К примеру, если поделить 1 Вт на 28 лампочек, получается в среднем 0,036 Ватт на один светодиод.

Для отвода тепла используется гелий или специальный газ, обеспечивающий минимальный нагрев до 55-60 градусов Цельсия. Это позволяет использовать их в светильниках с тканевыми, бумажными и пластиковыми лампами. При этом нитка филаментной лампы нагревается до 100 градусов Цельсия.

Рейтинг светодиодных ламп для дома по производителям и надежности, ТОП 45 популярных моделей

Минимальная освещенность в люксах

Если указана мощность ламп в ваттах, нужно обязательно переводить показатели в люксы, так как нормативы указаны именно для них. Есть информация о том, сколько Лк в 1 Вт разных источников света, поэтому провести расчеты не составит труда. Что касается минимальной освещенности, то данные, указанные в СНиП являются именно нижним показателем, на который стоит ориентироваться.

Свет может быть ярче установленных норм, на этот счет нет особых ограничений. Главное, чтобы не было дискомфорта для зрения. Но что касается показателей ниже установленного значения, допустимая разница составляет не больше 10%. Это и есть абсолютный минимум, ниже которого опускаться нельзя.

Аварийное освещение должно обеспечивать нормальную видимость при эвакуации.

Область применения

За счет незначительного энергопотребления такие лампы часто используются для общественных мест. В торговых центрах и офисах на потолках типа Армстронг монтируются именно ЛЛ линейного типа. Когда появились компактные изделия они стали очень востребованы в быту для освещения квартир и домов. ЛЛ заменили собой стандартные лампы накаливания.

Особенно часто их используют в местах, где есть критические требования к цветопередаче. Конкретней:

• Больницы.
• Школы, в том числе для освещения коридоров и классов.
• Стоматологические клиники.
• Ювелирные мастерские.
• Парикмахерские.
• Магазины.
• Музеи.
• Типографии.
• Покрасочные цехи в автомастерских, текстильных цехах, графических студиях.

Их рационально использовать для основного освещения помещений большого размера. Качество освещения улучшается, а энергопотребление снижается на 50% как минимум. Часто используются в подсветке места работы, исторических строений, световой рекламе.

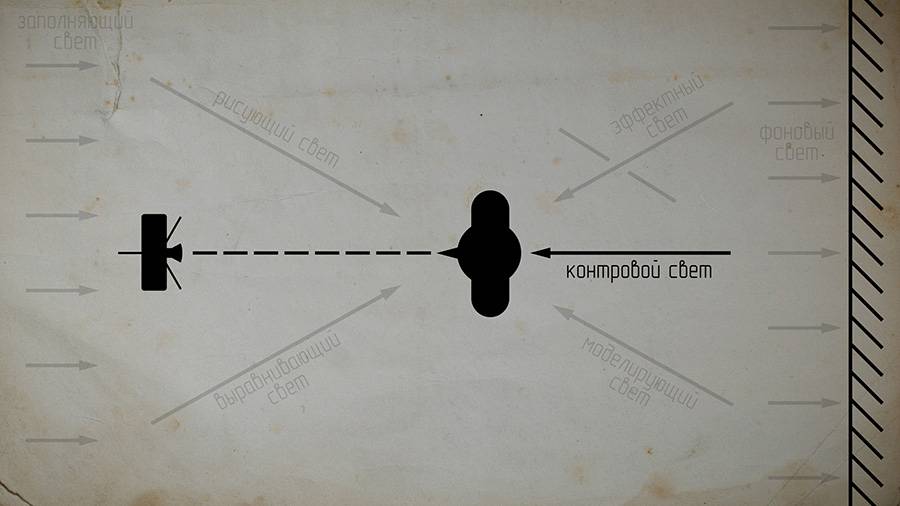

Контровой, моделирующий и фоновый света

Моделирующий свет применяется для создания подчеркивания бликов или же смягчения отдельных теней на объекте съемки.

Контровой свет создается при помощи источника, расположенной за моделью. Обычно он используется для отделения модели от фона, для создания акцентов (подчеркивание бликов) и художественной подсветки контуров фигуры. Схемы с использованием контрового света – наиболее красивые. Кстати, именно благодаря контровому свету снимки, сделанные на закате, кажутся такими красивыми!

Фоновый свет используется для подсветки фона. По причине того, что фон, находясь на расстоянии от модели при использовании, например, одного источника освещения, оказывается затемненным и его обязательно нужно подсвечивать.

Каверзный вопрос: «правильная» постановка отражателя

На этой фотографии мы видим и прямой рассеянный (от портретной тарелки) и отражённый свет (посмотрите на блики в глазах) — классический пример «клэм шелл», когда отражатель устанавливают ниже уровня лица модели

Как правильно поставить отражатель? Такой вопрос возникнет у человека, который ещё не знает основ освещения. Кто-то говорит, что надо расположить его ниже, кто-то, что выше… Полная неразбериха!

На самом деле всё просто. В портретной фотографии нежелательно, чтобы рисующий свет был снизу. Вообще свет снизу — это хоррор освещение (его любят в фильмах ужасов). Но!..

Любопытно, но в бьюти съёмках такой свет снизу часто комбинируют с «верхним» рисующий светом. То есть один свет ставят выше уровня головы модели, а второй — на уровне груди. Это называется «клэм шелл» освещение.

Это значит, что разговоры о правильной постановке отражателя некорректны. Отражатель можно ставить снизу и сверху в зависимости от других параметров. Просто запомните момент «хоррор-освещения» и не используйте его там, где это не нужно.

Осветительные приборы и техника

В кинопроизводстве очень важен свет. Яркий свет привлекает взгляд зрителя. Сцена может быть освещена обычным светом (солнце, луна, простое освещение) или с использованием мощного и дорогостоящего осветительного оборудования. То, как ваша сцена будет освещена, повлияет на эмоциональную реакцию зрителя в вашем фильме.

Ракурс и направление света даст информацию зрителю о том, какое время суток и где он находится. Художники уже давно поняли, что качество света может спрятать или выделить разные вещи, а также влияет на реакцию человека.

В художественных фильмах свет играет большую роль, потому что качество освещения повлияет на впечатление о профессионализме снятого фильма, а следовательно, воздействует на общие впечатления зрителя. Плохой свет может как ничто другое показать, насколько у фильма любительский уровень съемки, возможно, за исключением плохого звука.

В документальных фильмах свету уделяется намного меньше внимания, т.к. это не представляется возможным управлять светом без инсценировки.

Кинорежиссер может прибегнуть к стилю документальной съемки в целях создания реалистичности сцен.

Освещение общественных зданий

Существует два типа нормируемых показателей, по которым общественные помещения относят к той или иной категории:

• ориентация плоскости нормируемой освещенности – горизонтальной или вертикальной.
• высота освещенной плоскости над полом в метрах.

Большинство общественных помещений относится к категории Г-0,8. Это значит, что в них имеется горизонтальная плоскость нормирования освещенности высотой до 0,8 м от пола. Для вертикальных поверхностей – это экраны мониторов устанавливается категория В-1,2.

Кроме того, согласно табл. 5.54 СанПиН освещения в 2022 году, помещения делятся по категориям соответственно разряду зрительной работы. К категории А относится работа по различению объектов очень высокой точности (размером 0,15-0,3 мм). Это групповые комнаты в детских дошкольных учреждениях, учебные кабинеты в школах, компьютерные классы, читальные залы, мастерские трудового обучения, классные комнаты детских санаториев, торговые залы в супермаркетах, игровые комнаты и парикмахерские.

Параметры освещения по СанПиН категории А:

Естественный свет	Искусственный свет
КЕО при верхнем свете – 3,5-4%	Освещенность – 400-500лк.
КЕО при боковом свете –от 1,2 до 1,5%	UGR – 14-21.
	Кп –10%.

Категория Б связана с различением объектов с высокой точностью – 0,3-0,5 мм. Это помещения для посетителей, книгохранилища, раздевальные и изоляторы в детских садах, спортивные залы и столовые в школах, залы компьютерных игр, комнаты матери и ребенка в санаториях, помещения физкультурно-оздоровительных учреждений, предприятия общественного питания, фотосалоны, прачечные, гостиницы, медицинские кабинеты.

Природный свет	Искусственные источники света
КЕО при верхнем свете – 2,5-3%	Освещенность – 200-300лк.
КЕО при боковом свете – 0,7-1%	UGR – 18-24.
	Кп –15-20%.

В – объекты средней точности размером свыше 0,5 мм. К помещениям этой категории освещенности по СанПиН в 2022 году относятся приемные покои больниц, бассейны, палаты санаториев, спальные в детских дошкольных учреждениях, библиотечные фонды, лестницы, веранды.

Естественные источники света	Искусственный поток света
КЕО при верхнем свете – 2%	Освещенность –100-150лк.
КЕО при боковом свете – 0,5%	UGR – от18 до 24.
	Кп – от 15 до 20%.

К категориям от Г до Ж относят помещения, где осуществляется эпизодическое различение объектов вне зависимости от их размера.
