Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Разновидности

Обилие форм и типов каминов вынуждает производителей выпускать вытяжки самых разных форм, стилей, размеров. В хозяйственных магазинах представлены товары следующих видов:

• Стандартный флюгер. Ее зонт представляет собой пирамиду из листового металла с кронштейнами, прикрепленными к капающему фартуку.
• Флюгер четырехгусеничный. Верхняя часть таких моделей напоминает шатровую крышу. Как правило, их используют для прямоугольных кирпичных труб.
• Флюгер с полукруглым зонтом. Применяется для установки на крышах домов европейского типа. В плане повышенного тягового усилия у него невысокий КПД, однако на склоне он отлично смотрится.
• Плоский флюгер. Он имеет прямоугольный плоский зонт и используется в минималистичных и современных зданиях. Плоский капот не дает скатиться снегу, из-за чего кронштейны таких моделей испытывают большую нагрузку, иногда деформируются.
• Круглый флюгер с конусообразным зонтом. Они используются для защиты круглых труб из нержавеющей стали, такие модели не оборудованы поддоном для сбора капель.

Примечание! Фургоны снабжены дополнительными функциональными элементами: ставнями, двойными крышами, распашными дверями. Не стоит увлекаться вычурными деталями, ведь главное при выборе дефлектора – это прочность и экономичность

Неправильная форма может вызвать шум или вибрацию в трубке.

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

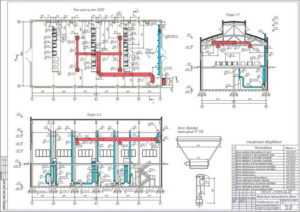

Пример дизайна

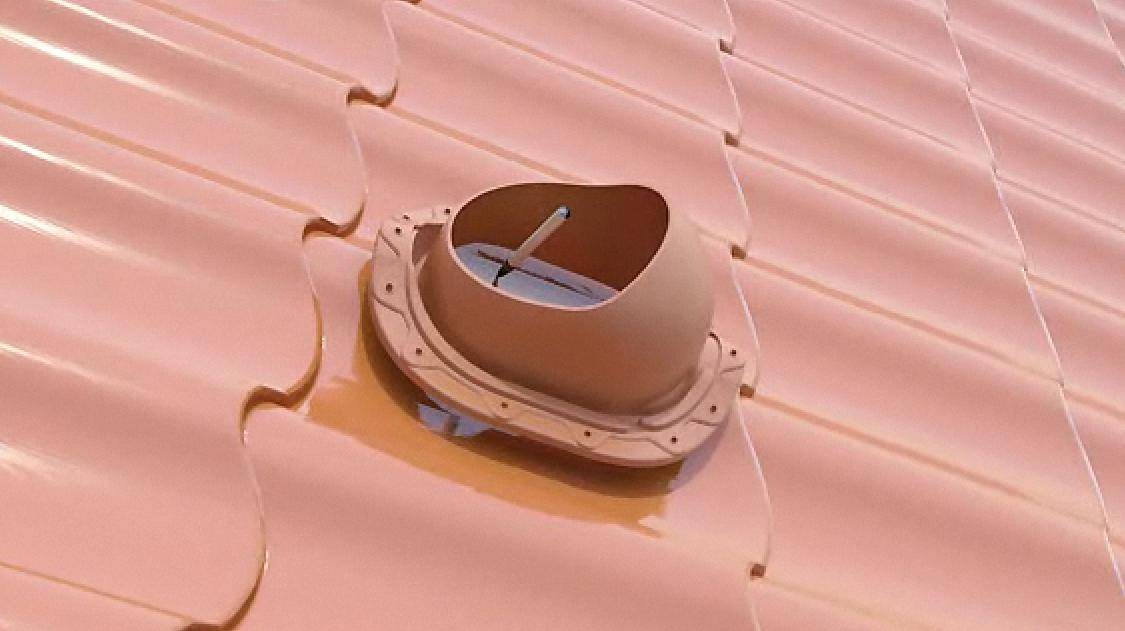

Установка вентиляционного выхода для металлочерепицы

Устройство вентиляции является частью работ при строительстве дома. От того, насколько грамотно она будет сделана, зависит микроклимат внутри помещения и комфорт его обитателей.

Вентиляционный выход для металлочерепицы устанавливают на кровлю и соединяют с вентиляционным каналом, который предназначен для удаления отработанного воздуха и запахов из помещения. Это обеспечивает герметичность крыши в местах прохода.

Начальным этапом проектирования является разработка схемы вентиляции. В жилом здании стоит предусмотреть удаление воздуха из таких помещений как:

• ванная комната,
• санузел,
• кухня (в том числе и кухня-столовая).

Кроме вентиляционных каналов, выход на кровлю потребуется для фановой трубы канализации. По возможности, все воздуховоды должны проходить вертикально, без сильных перегибов.

Не стоит сводить все каналы в один и делать общий вывод на кровлю. Это упростит монтаж, но снизит эффективность вентиляции и вызовет серьезные сложности при эксплуатации.

Воздуховоды в доме рекомендуется располагать так, чтобы труба выходила близко к коньку кровли. В этом случае большая часть конструкции будет находиться внутри здания, благодаря чему:

• предотвращается промерзание,
• снижается риск повреждения трубы ветром или другими неблагоприятными явлениями.

Чтобы провести вентиляционную трубу через кровлю близко к коньку, нужно заранее продумать планировку помещений, расположение кухонь и санузлов.

Выбор проходных элементов для металлочерепицы

При покупке вентиляционного выхода важно обращать внимание на профиль покрытия, деталь должна точно повторять очертания волны, плотно прилегать к трубе вентиляции и металлической черепице. Существует несколько разновидностей кровельных проходок:

Существует несколько разновидностей кровельных проходок:

Существует несколько разновидностей кровельных проходок:

Бесклапанные или с клапаном. При строительстве жилого дома предпочтение стоит отдать более дешевым моделям без клапана. Второй вариант подойдет для устройства системы вентиляции в административном или производственном здании.

С утеплением или без. В регионах с холодными зимами лучше выбирать вентиляционный выход для металлочерепицы с термоизоляцией. Особенно это необходимо при расположении трубы близко к карнизу. При установке выхода рядом с коньком или в южных регионах, достаточно будет недорогого варианта без утеплителя.

С ручным или автоматическим управлением. Для постоянно работающих систем жилого дома выбирают простые модели с тросиком для регулирования циркуляции воздуха.

Важно не путать вентиляционную проходку с такой же деталью для дымоходов. Температура воздуха в последних намного выше, поэтому потребуется предусмотреть противопожарную защиту

Последовательность монтажа

Чтобы грамотно выполнить работу, необходимо строго следовать рекомендациям производителя. В общем случае устройство вентиляционного выхода через металлочерепицу будет выглядеть следующим образом:

По шаблону проходного элемента на поверхности кровельного покрытия очерчивается контур. Деталь располагают в верхней части волны металлической черепицы.
Ножницами для металла или зубилом по контуру вырезается отверстие.
По размерам отверстия в уплотнительной прокладке проходки очерчивают деталь в гидроизоляции кровли маркером. Далее аккуратно ножом вырезают отверстие по нарисованной линии

Очень важно не повредить гидроизоляцию на остальной части ската.
На уплотнитель наносят герметик. Деталь устанавливают на гидроизоляционную пленку и закрепляют саморезами к обрешетке.
На проходной элемент наносится герметик. После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы.
Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку

После проверки вертикальности, части конструкции скрепляются саморезами.

После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы.
Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку. После проверки вертикальности, части конструкции скрепляются саморезами.

Выход вентиляционной вытяжки с каналом внутри дома соединяют напрямую. Чтобы свести канализационные трубы с выходами, используют гофрированный элемент.

Проверяя качество работ, стоит обратить внимание на основание проходной детали. Оно должно быть очень плотно прижато к кровле. Настолько, что из-под прокладки выдавливаются излишки герметика

Настолько, что из-под прокладки выдавливаются излишки герметика.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

• проветривание подкровельного пространства;
• сохранение надёжности и долговечности системы стропил;
• обеспечение нормального движения воздуха для крыш сложной формы;
• сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Проход вентшахты через кровлю. Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу.

Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора.

Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков.

Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров.

На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши.

Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков.

Важно

Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Как правильно поставить трубу вентиляции

Все известные фирмы-производители металлочерепицы выпускают готовые комплекты для обустройства узла прохода под вентиляционную трубу. В состав такого набора входит:

• Защитная накладка и подкладочный элемент для усиления гидроизоляции крыши;
• Силиконовая прокладка для уплотнения швов;
• Клей и комплект кровельных саморезов;
• Вывод для вентиляционной трубы.

Совет! Лучше всего приобретать комплект для монтажа вентиляционного выхода на металлочерепице вместе с кровельным материалом. Это обеспечит полное совпадение цветов и профиля защитной накладки.

Для установки выхода вентиляции на металлочерепицу потребуются ножницы по металлу, шуруповерт, молоток, стамеска или нож, карандаш и строительный уровень.

Установка стандартного вентиляционного вывода на металлочерепице

Прежде всего, необходимо определиться с местом установки. Специалисты рекомендуют первоначально поставить вентиляционную трубу на крышу под металлочерепицу, а затем только подводить систему вентиляции. Не очень удобно. Если в вентиляции канализации вывод соединяется через гофру, то для общедомовой вентиляции выход трубы подсоединяется напрямую.

Перед тем как установить вентиляционный выход на металлочерепицу первое, что нужно сделать, это с помощью отвеса определить точку с внутренней стороны кровельного пирога, где должен проходить вентиляционный выход.

Далее потребуется помощник, который будет ориентировать работника, находящегося на крыше, по координатам расположения точки прохождения вентиляционной трубы. Проще всего замерить расстояние от стропил по вертикали и горизонтали, и по ним перенести точку на крышу.

После того, как была определена точка прохождения трубы через лист металлочерепицы, можно приступать к обустройству узла. В первую очередь с помощью шаблона выполняется разметка контура крепления накладки. Шаблон необходимо всегда укладывать на гребень волны.

Далее, с помощью стамески и молотка необходимо пробить в металле надрез, шириной 2-3 см, чтобы можно было работать ножницами по металлу. Аккуратно вырезаем размеченный контур так, чтобы получилось отверстие с ровными краями.

На втором этапе необходимо снять лист металлочерепицы, на котором устанавливается узел прохождения вентиляционной трубы, чтобы получить доступ к гидроизоляционной пленке.

На полотне гидроизоляции выполняется разметка контура уплотнительной прокладки и вырезается отверстие в пленке. После подгонки размеров на обратную сторону уплотнительной прокладки наносим клей и укладываем ее на полотно, крепим саморезами к обрешетке, клипсами — непосредственно к гидроизоляционной пленке. Прокладка должна устанавливаться с внутренней стороны полотна.

После того, как была установлена изоляционная прокладка на полотне, лист металлочерепицы возвращается на свое место.

Далее, наружную накладку промазывают клеем и плотно прижимают на место установки на металлочерепице. Так как сам элемент узла достаточно жесткий и упругий, монтировать накладку лучше всего вдвоём. Один из работников удерживает и плотно прижимает накладку к поверхности металлочерепицы, второй — максимально аккуратно заворачивает саморезы по контуру накладки. При этом необходимо соблюдать определенную очерёдность, каждую последующую точку установки самореза выбирают по диагонали с предыдущей.

После того как клей высох, можно устанавливать вывод вентиляционной трубы. Корпус вентиляционного выхода просто вставляется в узел прохода и осаживается до основания. Перед тем как зафиксировать вентиляционную трубу, необходимо выровнять корпус по показаниям строительного уровня. Выравнивать выход на глаз нельзя, даже если кажется, что вентиляционная труба относительно металлочерепицы стоит ровно и строго вертикально.

Трубу фиксируют также с помощью саморезов. Если прочность конструкции вентиляционного выхода признается удовлетворительной, на срез трубы устанавливают дефлектор.

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких

С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение

С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д

С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

• защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
• герметизация;
• обязательное требование – плотное прилегание вентиляционной трубы к крыше;
• установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.

Инструкция обустройства вентиляции холодной кровли

Вентилирование холодного чердака двускатной крыши осуществляется через слуховые окна на фронтонах. Дополнительно потоки проходят через зазор под металлочерепицей по направлению от карниза до конька. У вальмовой крыши фронтоны отсутствуют. Ставить слуховые окна на торцовые скаты – является очень трудоемкой задачей. Под воздухозаборник обустраивают четыре карнизных свесов для чиркуляции воздушных потоков. Поступающий воздух проходит через вальмовые хребты, поступает к коньковому прогону. Если не ставить слуховые окна, одни карнизные свесы слабо обеспечивают стабильную разгрузку. На большую крышу нужен дополнительный монтаж аэраторов.

Пример инструкции установки вентиляции на холодной двухскатной кровле:

1. Для обустройства подкровельного вентилируемого пространства на стропильные ноги уложите гидроизоляционную мембрану. Сверху закрепите бруски контробрешетки толщиной 50 мм. Элементы исполнят роль основы для фиксации досок обрешетки под монтаж металлочерепицы.

Контрбруски создадут зазор между гидроизоляцией и кровельными листами. Доски обрешетки на бруски уложите по всему скату, кроме одного ряда возле конька для удобства обустройства воздушного клапана.

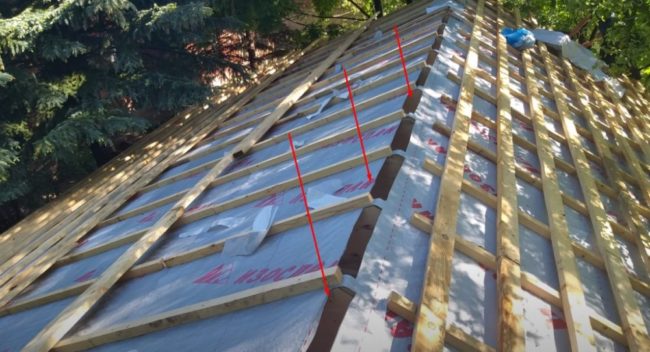

Конструкция холодного ската крыши с обрешеткой, мембраной и контробрешеткой

2. Мембрану укладывайте на обоих скатах с отступом от конькового прогона, чтобы образовался по длине ребра зазор 100 мм. Можете гидроизоляцию уложить вплотную. После фиксации контрбруском по длине ребра конькового прогона ножом вырежете полосу мембраны.

Зазор между листами гидроизоляции по коньковому прогону

3. В области зазора сделайте непрерывный воздушный клапан по длине конька. Из мембраны вырежьте полосу шириной 40-50 см, чтобы на коньковом прогоне края свисали на оба ската 20-25 см. Для фиксации полоски клапана в торце контрбрусков по центру сделайте пропилы глубиной 25 см.

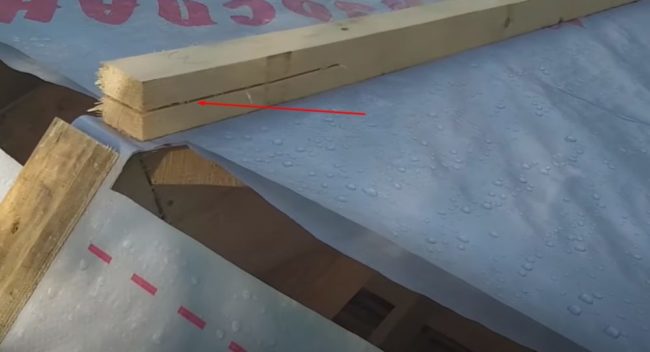

Пропил на бруске под воздушный клапан

4. Закройте полоской мембраны зазор, оставленный на коньковом прогоне. Края пленки вставьте в пропилы контрбрусков.

Полоса мембраны воздушного клапана, вставленная в пропилы контрбрусков

5. Между основной мембраной и закрепленной на коньке полосой образуется зазор. Через получившийся воздушный клапан с холодного чердака будет выходить отработанный воздух и пары влаги.

6. По длине конька уложите доски последнего ряда обрешетки. Чтобы выходящий из чердака и подкровельного пространства воздух отводился через коньковый непрерывный аэратор, сделайте вентиляционные зазоры.

Под края полосы воздушного клапана с обоих сторон ската подложите бруски: по одному толщиной 50 мм в центре между стропильными ногами или по 2 толщиной 25 мм с каждой стороны стропила.

Последний ряд обрешетки с подкладкой брусков для вентиляционного зазора

7. Укройте скаты металлочерепицей. По коньковому прогону оставьте зазор 10 см для непрерывного аэратора.

Зазор по коньковому прогону между металлочерепицей

8. По зазору уложите ленту аэроэлемента конька.

Лента аэроэлемента конька

9. Уложите коньковую планку. Закрепите доборные элементы саморезами к верхней доске обрешетки.

Планка конька на крыше из металлочерепицы

Оба фронтона оснастите слуховыми окнами для вентиляции и проветривания летом чердачного пространства.

Слуховое окно на фронтоне

Вентиляция холодного чердака!

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

• лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
• полная герметичность на кровле;
• стильный дизайн;
• разнообразие моделей под все виды покрытия;
• гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

• для проветривания подкровельного пространства;
• для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

• эстетичный дизайн и доступная стоимость;
• повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
• простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

• изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
• устойчива к ультрафиолету и климатическим перепадам;
• экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
• большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Устройство кровли из металлочерепицы

Прежде чем разбирать вопросы, связанные с вентиляцией, нужно рассмотреть устройство крыши из металлочерепицы, чтобы понять важность системы воздухообмена. Кровля может обустраиваться двумя способами:

• «тёплым», когда скаты утеплены и на чердаке созданы комфортные температурные условия;
• «холодным», когда скаты не утеплены.

При втором способе утепляется только пол подвала, а чердак остаётся холодным. Независимо от характера утепления крыши должна обеспечиваться вентиляция подкровельного пространства.

Скатная крыша образуется из нескольких элементов, которые играют важную роль в воздухообмене пространства на крыше. Основные конструктивные элементы:

1. Обрешётка.
2. Контробрешётка или контбрус.
3. Стропила.
4. Дополнительная обрешётка для утеплителя.
5. Вентрейки.
6. Брус.

Брус — один из основных конструктивных элементов скатной крыши

«Тёплая» кровля из металлочерепицы имеет несколько функциональных слоёв:

• металлочерепица – защита от осадков, солнца, ветра;
• гидроизоляция – защита от влаги;
• слой теплоизоляции (возможны несколько слоёв) – защита от низких температур;
• пароизоляция – защита теплоизолирующих материалов от пара из помещения.

Внешний слой образует непосредственно металлочерепица. Под кровельным материалом укладывается слой гидроизоляции. Лучше использовать мембранные или специальные плёночные материалы.

Гидроизоляция от GidroiSOL укладывается на теплоизоляционные материалы с зазором. Задача мембраны не допустить промокание теплоизолирующих материалов в случае образования конденсата на внутренней стороне черепицы или при возникновении протечек. Зазор позволит обеспечивать циркуляцию воздуха.

Для воздухообмена кровли используется приточно-вытяжная система вентиляции естественного типа. Принудительная система с использованием вентиляторов, которые устанавливаются в районе конька крыши, применяется крайне редко. В усложнении системы циркуляции воздушных масс нет необходимости.

Современная металлочерепица имеет все необходимые конструктивные элементы для быстрого и простого формирования цельной кровли. Среди деталей предусмотрены образцы, необходимые для системы вентиляции. К ним относятся специальный выход вентиляции для металлочерепицы, элемент с отверстиями для выведения труб (пластиковая проходка), эластичный кожух, дефлектор и т. д.

Устройство вентиляции на скатных кровлях

Чтобы свежий воздух циркулировал под кровлей, в нижней части крыши нужно установить так называемые продухи — подкровельную вентиляцию. В таком случае движение воздуха будет обеспечивать продуваемость подкровельного пространства.

Какие задачи должны выполнять вентиляционные трубы на кровле:

• Прежде всего, это выветривание водяного пара. Отсутствие водяного пара не даст ему сконденсироваться на какой-то поверхности и тем самым вызвать её разрушение.
• Урегулирование температуры кровли. Кровельные вентиляционные выходы должны поддерживать одинаковую температуру по всей крыше, тогда не будут образовываться сосульки и наледи после таяния снега на одной из частей крыши.
• Уменьшение количества тепла после прогрева крыши солнцем. Проветривание не даст подкровельному пространству сильно перегреваться в солнечные дни и будет поддерживать постоянную температуру воздуха внутри помещения.

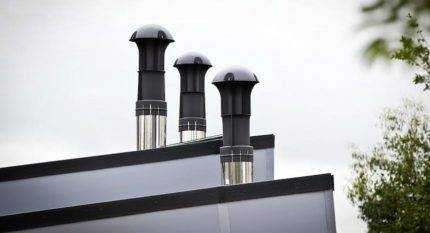

Для проветривания под кровлей нужно использовать дефлектор — кровельный вентилятор низкого давления. При необходимости можно сделать дефлектор вентиляционный своими руками. он поможет удалить всю ненужную влагу. В современном строительстве используют различные элементы вентиляции кровли. Часто входы для потоков воздуха закрывают металлическими решётками. Если же говорить о выходах для воздуха, то они делятся на две категории: точечные и непрерывные. Точечные выходы монтируются на определённых участках крыши и выглядят как грибок вентиляционный на крыше. Непрерывные выходы располагаются по всей длине конька и окрашены в цвет крыши, что незаметно для посторонних глаз. Именно поэтому вентиляционный грибок на крышу так популярен.

Установка вентиляционных труб, советы специалистов:

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

Вывод вентиляции через металлочерепицу

Ещё одна важная задача при монтаже металлочерепицы – обустройство выходов домовой и канализационной вентиляции через кровлю. Для этого в местах выхода стояков в металлочерепице проделываются отверстия необходимого диаметра.

Поверх накладывается специальный кровельный элемент с отверстием для трубы. Его фиксируют саморезами. Через отверстие выводится трубы домовой вентиляции. Вентиляционные трубы из помещения и канализации должны возвышаться над крышей не менее чем на 50 см. Если в регионе зимой выпадает много снега, то высоту можно увеличить до 65 см.

Металлические трубы помещаются в пластиковые короба и изолируются полиуретаном. На окончание труб монтируется дефлектор. Это устройство защитит от попадания дождя, снега, пыли и листьев, а также усилит циркуляцию воздушных масс.

Выходы в кровле, места примыкания трубы и металлочерепицы важно сделать герметичными, чтобы обеспечить защиту от попадания влаги под кровельный материал. Для этого используются различного рода уплотнительные элементы. При «тёплой» системе такой необходимости нет, т

к.чердачные помещения используются в качестве мансарды и там сохраняются благоприятные температурные условия

При «тёплой» системе такой необходимости нет, т. к.чердачные помещения используются в качестве мансарды и там сохраняются благоприятные температурные условия.
