Фановая труба для унитаза: для чего нужна + нюансы монтажа и подключения

Подготовка к монтажу

Когда вы определились с выбором метода подключения, самое время перейти к непосредственной подготовке. Во-первых, необходимо приобрести все нужные инструменты и материалы. Конечно, в первую очередь это сам унитаз и труба.

Помимо них, вам понадобится следующее:

• резиновые манжеты, которые будут служить уплотнителями;
• специальные переходники, при необходимости;
• силиконовый герметик;
• если решили использовать пластиковую трубу, то инструмент для ее распила (вполне подойдет ножовка по металлу);
• инструменты для измерений и разметки: карандаш и рулетка;
• если необходим демонтаж старой чугунной канализационной трубы, то запаситесь также молотком, плоской отверткой и монтировкой, металлической щеткой и куском ветоши.

О последнем пункте поговорим подробнее. Если речь идет не о новостройке, то, скорее всего, старый унитаз был встроен выходом прямо в колено из чугуна. При этом вся эта конструкция обычно щедро цементировалась для получения высокой прочности и надежности соединения.

Проще всего в таком случае сначала просто разбить керамический элемент с помощью молотка. При этом не забудьте надеть защитные очки, поскольку осколки будут разлетаться сильно и внезапно. Необходимо уберечь от них глаза.

После того как вы отбили унитаз от колена, последнее нужно обстучать со всех сторон молотком. При этом учтите, что прилагать слишком много усилий не нужно. Старый чугун может удивить вас внезапной хрупкостью. Если вы расколете трубу чрезмерно мощным ударом, то придется добираться аж до самого стояка канализации и заменять разбитый элемент новым. То есть работы усложнятся и затянутся. Поэтому обстукивайте несильно.

Благодаря этой процедуре станет возможным убрать со внутренних стенок чугуна остатки цемента, а также скопившиеся отложения. Небольшие куски можно отковырнуть отверткой, а крупные убрать с помощью монтировки.

Когда все глобальные отложения будут убраны, наденьте защитные перчатки и нанесите на внутреннюю поверхность трубы чистящее средство для унитаза. Подойдет, например, туалетный «Утенок». После нанесения подождите минут 10–15, а затем произведите тщательную чистку обработанной поверхности с помощью металлической щетки.

Завершающим этапом будет протирка куском ветоши

Особое внимание при процедуре чистки уделите пятисантиметровому участку трубы, который находится у самого выхода. В результате ваших манипуляций он должен стать гладким

Это необходимо для того, чтобы стык с новой унитазной трубой был герметичным.

Как подключить обратный клапан

Подключение фановой трубы осуществляют в заранее оборудованный вентканал. В случае, если вентиляционная схема предполагает наличие слишком малого количества отводящих стояков, то фановую трубу можно отдельно вывести и через ближайшую стену, расположив отводящий элемент горизонтально в верхней ее части.

Для этого ее заводят через стеновой проем, выводя за пределы здания на расстояние в 30-40 см.

Вентиляционный клапан монтируют в свободный конец трубы или раструб. Главное, чтобы участок трубы, на котором будет установлен клапан, располагался выше самой высокой точки водоотвода от сантехнического оборудования.

Обратный клапан допускается монтировать двумя способами, размещая его внутри фановой трубы и устанавливая снаружи, располагая как в горизонтальной, так и в вертикальной плоскостях

При внутреннем размещении элемента необходимо очистить участок трубы, где будет устанавливаться клапан, и обработать его обезжиривающим составом.

Внутрь трубы заглубляют специальную вставку, приобрести которую можно в любом строительном магазине. Клапан заглубляют во вставку, размещая его во встречном направлении движения стоков. Его располагают таким образом, чтобы лепестки устройства отгибались в сторону сантехники.

Подробная технология монтажа обратного клапана для канализации описана в этой статье.

При монтаже фановой трубы, имеющей сечение 110 мм, подключение обратного клапана выполняют с помощью адаптера.

Один из способов установки обратного клапана в полости фановой трубы с последующим соединением ее с канализационными отводами системы

Важный момент: все операции по монтажу фановой трубы следует производить на сухих поверхностях. На этапе фиксации обратного клапана не стоит задействовать силиконовые герметики и любого рода смазки.

Для чего используется фановая труба?

Согласно действующим сегодня строительным нормативам, процесс сооружения системы канализации одноэтажного дома может выполняться без фановой трубы. Это связано с незначительным количеством единовременных стоков.

Если здание состоит из двух и более этажей или жилье оборудовано несколькими санузлами, тогда в целях обеспечения стабильного давления в системе канализации требуется фановая труба. Этот элемент связывает стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из туалетного бачка, которое провоцирует разрежение в отводящей линии.

Согласно принятым строительным нормам, в одноэтажном здании с одним санузлом минимальное количество стоков, поэтому установка фановой трубы в санузле необязательна

Если в жилом помещении оборудовано несколько туалетных комнат, тогда ситуация кардинально изменяется и устанавливаемая на унитазе фановая труба является жизненной необходимостью.

Это правило действует в следующих случаях:

• дом имеет 2 и больше уровней, которые оборудованы канализационной системой и водоснабжением;
• диаметр поперечного сечения стояка канализации – 50 мм;
• внутри здания имеется бассейн или водяное оборудование, которое спускает в канализацию значительный объем стоков;
• септик близко расположен к дому, что может стать причиной достаточно неприятного запаха.

В вышеперечисленных случаях разрежение без фановой трубы может привести к быстрому опустошению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка фанового изделия в канализационной системе обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность водяных стоков в сифонах под специальными сточными отверстиями, отсекающими неприятный аромат септиков от домашнего микроклимата.

Строительство системы канализации и вентиляции с фановыми трубами рационально в следующих случаях:

• при установке канализационного стояка в частном доме с диаметром 50 мм;
• при наличии в доме двух и более этажей, на каждом из которых имеются санузлы;
• в частном доме оборудовано водопроводное оборудование, например, бассейн, генерирующее мощные водные стоки;
• автономная система канализации расположена рядом с жилым домом.

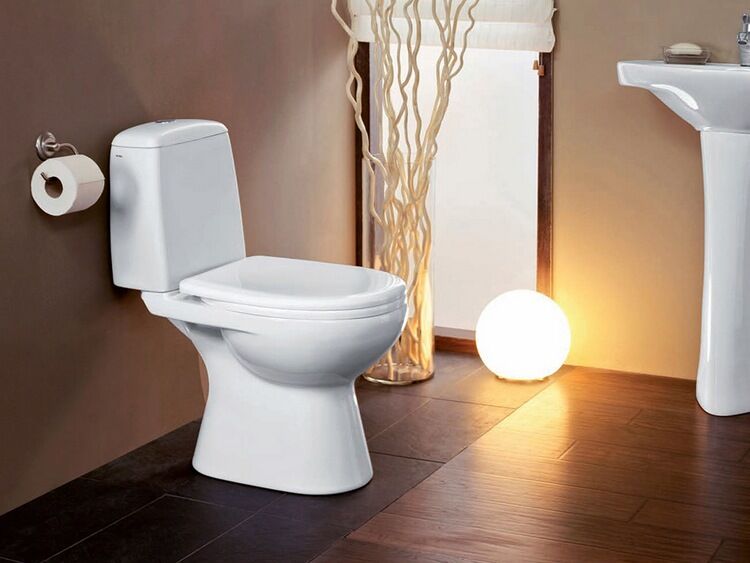

Унитазы с прямым (вертикальным) выпуском в пол монтируются с помощью специальных запчастей. Развязка канализации обычно расположена под перекрытиями, а трубы не требуют наличия стен и перегородок

Установка сантехники с горизонтальным выпуском

Подключение моделей унитаза с прямым (горизонтальным к полу) выпуском актуально для условий в нашей стране. Это связано с тем, что санузел привязан к определенной стене туалетной комнаты из-за специфической разводки труб канализации в типовых домах России.

Так как выпуск в этих моделях направлен назад, он находится в тыльной части изделия. Выпускной патрубок прикрепляют к трубе, используя уплотнительную манжету.

При монтаже следует обратить особое внимание на закреплении сантехоборудования к полу санузла. Ножки чаши сантехники с горизонтальным выпуском имеют специально проделанные отверстия, предназначенные для надежной фиксации унитаза к полу

Подключение сантехнического оборудования с прямым выпуском заканчивается процессом установки, во время которой используются шурупы и дюбели. Крепление необходимо выполнять аккуратно, так как в случае сильного «дотягивания» шурупа можно повредить целостность поверхности санфаянса.

Монтаж сантехоборудования с косым выпуском

Процесс установки и подключения сантехоборудования с косым выпуском выполняется поэтапно:

1. Перед подключением сантехники к канализационной системе выпуск устройства с расположенными внутри канавками следует смазать смесью сурика с олифой (или герметиком).
2. Сверху надо тщательно намотать смоляную прядь. Кончик отростка длиной 0,5 см должен остаться свободным, так как концы пряди могут попасть в отверстие и спровоцировать возникновение засорения.
3. Обмотанную смоляную прядь смазывают суриком.

Затем выполняется монтаж унитаза, в процессе которого выпускной отросток фиксируется в раструбе трубы канализации.

9655

Готов поспорить, что даже если вы обращали внимание на крыши современных двух или трехэтажных коттеджей, то лишь удивлялись изобилию выведенных труб, даже не подозревая, что среди них есть и фановая труба для канализации. И если ее назначение для вас загадка, то наверняка вы захотите узнать о ее целесообразности, и вообще — для каких целей она предназначена

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

• При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
• Дом имеет два и более этажа оборудованных санузлами;
• В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу.  Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

• Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
• Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
• Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

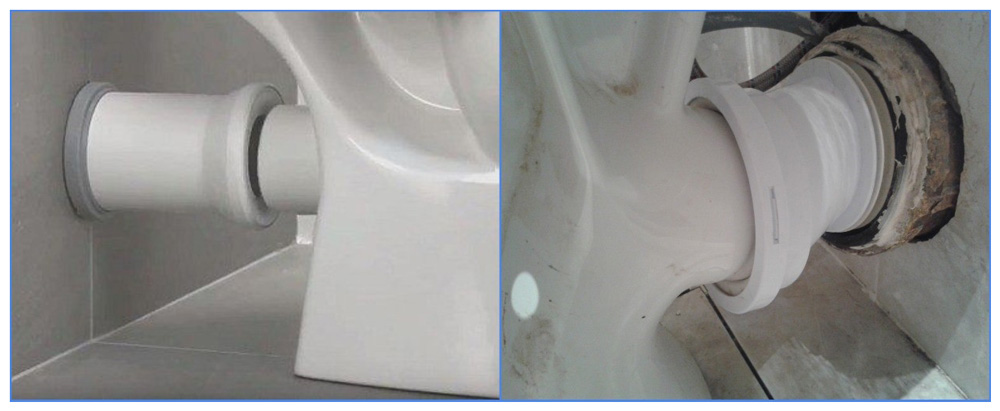

Присоединение унитаза пластиковыми коленьями

Пластик жесткий, поэтому присоединение им выполняют к системе, которая создавалась под имеющуюся модель унитаза. Если сантехника будет расположена с незначительным смещением, большая вероятность протеканий. При точном соблюдении соосности соединение будет долговечным.

Монтаж пластиковых деталей в основных моментах повторяет шаги при креплении гофрированного шланга. Соблюдается такая схема подключения:

• Патрубки смазывают силиконом.
• Если трубы длиннее необходимого размера, их обрезают.
• Не допускаются никакие перекосы.
• Избегают применения коленьев с изгибом в 90° – это наиболее вероятные места засорения.

Пластиковые элементы преимущественно серые, не гармонируют с унитазом. Продаются белые коленья, которые дороже, но дизайн туалета получается намного лучше.

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации

Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод

Схема фановой трубы

Существует несколько видов фановой трубы:

1. Вертикальный;
2. Горизонтальный;
3. Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

Принцип работы клапана

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться. Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении

Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Нужна или нет фановая труба для канализации в частном доме?

Для предотвращения в сифонах сантехнических приборов срыва водного затвора созданы вакуумные клапаны. Механизм срабатывает во время залпового слива воды.

В трубопровод поступает воздух из помещения, не допускающий образованию вакуума. Тогда нужна или нет фановая труба для канализации в частном доме – давайте рассуждать логически. Начнем с первого предназначения стояка – вентиляция:

Без вентиляции невозможно обеспечить отведение на улицу из канализации неприятных запахов. Вонь стоков ощутите после каждого залпового слива воды. Часть неприятных запахов проникают на постоянной основе через неплотно закрытый механизм вакуумного клапана. Без вентиляции невозможно обеспечить приток свежего воздуха через систему в септик. Бактерии не смогут качественно перерабатывать органические отходы. Понадобится чаще чистить приемные камеры и отстойник септика.

Для вентиляции автономной канализации в частном доме фановая труба нужна.

Настало время разобраться с вторым предназначением стояка – компенсатор недостатка давления в трубопроводе. На практике в маленьких частных домах не всегда устанавливают трубу на канализацию с выходом через крышу. Схема актуальна для флигеля, где проживает 1-2 пожилых человека.

Канализацией люди пользуются нечасто. Из сантехнических приборов установлена раковина, 1 унитаз, душевая кабинка. Залповых сливов с отведением большого объема стоков нет. От срыва гидрозатвора спасает вакуумный клапан.

Без фанового стояка, как компенсатора недостатка давления в канализационной сети, нельзя обойтись в следующих случаях:

1. Когда частный дом разделен на 2 квартиры с большим количеством проживающих людей.
2. Если частный дом выполнен двумя этажами или мансардой.
3. Когда внутренняя разводка по частному дому выполнена из горизонтально уложенных трубопроводов.
4. Если к канализационной системе в частном доме подключено больше 3 сантехнических приборов, активно использующихся жильцами.

В частном одноквартирном и многоквартирном доме, независимо от этажности и количества проживающих людей, фановый стояк для канализации с выводом на крышу обязательно нужен:

1. Когда в доме нет унитаза, но внутренняя разводка от раковин подключена к стояку диаметром 50 мм.
2. Если в общую канализацию подведен сброс из бассейна или банной купели.
3. Когда принимает и перерабатывает стоки в автономной канализации септик с живыми бактериями.
4. Если в частном одноэтажном доме сантехнические приборы установлены на разном уровне, но подключены к общему стояку.

Владельцы частного жилья не горят желанием ставить вентиляционный стояк из-за необходимости вывода трубы через чердак и крышу. Монтаж конструкционного узла нелегкий, но полагаться на вакуумные клапаны неразумно даже в маленьком флигеле.

Универсальная фановая труба

Хочется выделить универсальную фановую трубу для подключения к унитазу, которую можно использовать в виде эксцентрика или углового соединения. В связи с этим, она комплектуется всеми необходимыми деталями. Можно воспользоваться этим элементом для бокового или прямого подключения колена, который может регулироваться по длине.

Востребована модель 70-368 мм. Отдельные части конструкции склеивают клеем ПВХ, входящий в комплект приспособления. Универсальность состоит в том, что минимальное расстояние между осями составляет 70 мм, а максимальное – 368 мм с шагом 20мм! А еще, элемент можно замуровать в стену, в случае необходимости. Чем не универсальная деталь?

Образцы

Давайте исследуем несколько устройств от разных производителей и попробуем понять, оправдывают ли какие-то объективные характеристики колоссальный разброс цен между ними.

Польский аналог российского клапана — аэратор Capricorn 110 мм.

Как несложно заметить, производители не приводят ни одной характеристики, которая бы объясняла пяти-, а то и десятикратную разницу в ценах.

Если вдумчиво изучить описание на сайтах производителей, то можно заметить, что клапан от «Остендорф» изготовлен из полипропилена, в то время как материал российского и польского клапанов — поливинилхлорид. Однако особенности полипропилена — большая жесткость и более высокая температура плавления — в нашем случае не дают никаких преимуществ.

Если читателю интересна субъективная оценка — лично я не заметил никакой разницы между отечественными и импортными устройствами в плане качества. Незначительные претензии к поверхности пластика (заусенцы, легко убирающиеся ножом) в расчет можно не брать.

Установка и подключение унитаза

Теперь давайте рассмотрим, как правильно производится процедура установки и подключения нового фаянсового изделия. Для начала подробно разберем процесс на примере использования гофрированной трубы, как оптимального и самого популярного варианта. А затем поговорим и о других методах, которые, впрочем, не слишком отличаются.

Гофрированное соединение

Гофру можно использовать в тех случаях, когда унитаз обладает либо косым выпуском, либо горизонтальным. Перед покупкой трубы произведите замер расстояния между выпускным отверстием унитаза и канализационным в стене. Гофру берите на треть длиннее этого показателя. Далее производим следующие действия.

1. Мажем стык канализационного отверстия силиконовым герметиком (при этом наносим слой потолще), затем вставляем туда резиновую манжету.
2. Устанавливаем резиновый конец гофрированной трубы в слив через уплотнитель. Толкаем его внутрь до тех пор, пока все кольца не зайдут полностью. До окончания установки всех остальных элементов унитазной конструкции этот конец трубы не трогаем, силикон должен полностью высохнуть, чтобы получилась нормальная герметизация.
3. Устанавливаем унитаз на его законное место. Он должен быть абсолютно устойчив. Чтобы проверить данный факт, просто сядьте сверху и аккуратно попробуйте покачаться. Если не получается добиться ровности установки, то, скорее всего, требуется произвести выравнивание пола.
4. Когда вы все же добились от унитаза устойчивости и надежности, подсоедините к соответствующему отверстию другой конец нашей гофры.
5. Теперь проведите тестирование — залейте в унитаз воду в количестве трех ведер. Через минуту тщательно осмотрите места подсоединения гофрированной трубы к канализационному отверстию и унитазному выпуску. Если вы увидите протечки, то придется снять трубу и заново ее установить, предварительно проверив правильность установки и целостность резиновых манжет. В случае отсутствия глобальных протечек, но при наличии нескольких капель воды на стыке гофры и унитаза беспокоиться не стоит, этот недостаток впоследствии легко удаляется с помощью силиконового герметика. Если никаких проблем с надежностью стыков нет — отлично, переходим к следующему этапу.
6. Отмечаем на полу те места, где будет произведена фиксация унитаза (для этого на изделии есть специальные отверстия).
7. Снимаем гофру с выпуска и убираем пока в сторону. Следите, чтобы при этом она не перекашивалась в том месте, где соединяется с канализацией. Унитаз тоже пока что отодвигаем.
8. В тех местах, которые мы отметили на полу, сверлим отверстия и устанавливаем в них дюбели.
9. Кладем унитаз набок и смазываем его нижнюю часть по периметру силиконовым герметиком.
10. Затем переворачиваем в нормальное положение, ставим на нужное место и фиксируем его с помощью шурупов.
11. Проверяем еще раз устойчивость вышеупомянутым способом. Если все в порядке, затягиваем шурупы до конца и надеваем на них декоративные заглушки.
12. Щель, образовавшуюся между полом и унитазом, запечатываем водостойким герметиком на цементной основе. Некоторые делают это с помощью того же силикона, но он довольно быстро отслоится, поскольку не слишком хорошо переносит влажную уборку, которая регулярно производится в туалете.
13. Теперь берем отложенный ранее конец гофрированной трубы, резиновый наконечник обрабатываем изнутри силиконовым герметиком и натягиваем на унитазный патрубок. Если гофра требует вытягивания в длину, то следует делать это равномерно, тогда вы сможете избежать провисания.
14. Ждем два часа, за это время силикон должен застыть.
15. Устанавливаем бачок и подключаем к нему шланг для подачи воды.
16. Теперь проверяем качество установки. Для этого около трех раз производим слив, каждый раз дожидаясь наполнения бачка. Обследуем все стыки (как у гофры, так и у шланга подачи воды) на предмет протечек.

Если все в порядке, и никаких протечек не наблюдается, то установка унитаза с помощью гофрированной трубы произведена успешно.

Монтаж с пластиковым коленом

Процедура производится практически так же, как и в случае с гофрой. Следует учесть только те нюансы, о которых мы упоминали выше:

• пластиковое колено не гнется,
• установлено оно должно быть идеально, во избежание перекосов. Поэтому место расположения унитаза будет зависеть от размещения колена, а не наоборот,
• если пластиковая труба слишком длинная, то просто обрежьте ее любым подходящим инструментом,
• в процессе монтажа все места стыков предварительно смазываются герметиком на силиконовой основе.

Вся остальная процедура ничем не отличается от вышеописанной.
