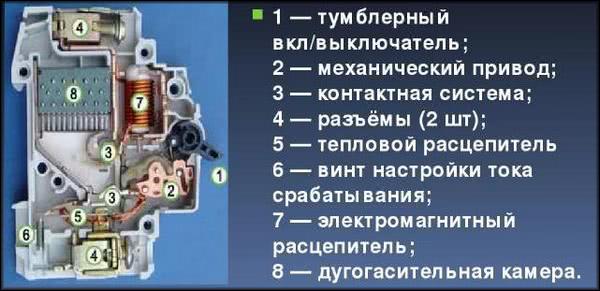

Принцип работы автоматических размыкателей
Нормальный режим
В штатном режиме, когда рычажок управления находится в верхнем рабочем положении, ток протекает через контакты в предохранителе на катушку соленоида. Затем попадает на биметаллическую пластинку расцепителя.
Если все нормально, ток проходит на нижнюю клемму и дальше отправляется в квартиру.
Перегрузка сети
В момент короткого замыкания или когда электролиния перегружена, это вызывает увеличение тока в цепи «розетка-предохранитель». Биметаллическая пластина мгновенно греется, прогибается и размыкает цепь.
После ликвидации причины КЗ или снятия нагрузки с подающей линии (например, отключили микроволновку), автомат успевает остыть и его снова можно включить.
Такова работа автоматического размыкателя в общих чертах.
Таким способом можно предотвратить более тяжелые последствия от перегрузок в цепи «электросчетчик — квартира».
Важно чтобы в момент перегрузки у потребителя находится размыкатель нужного номинала. Мы всегда рассчитываем на предохранитель
Что будет если неправильно подобран предохранитель?
Что будет если неправильно подобран предохранитель?
Если он слишком мал, то он будет прерывать подачу тока даже тогда, когда вы просто включите телевизор в гостиной.
Если его мощность слишком высока, то он просто не заметит перегрузки на линии, что вызовет перегрев электропроводки и возникнет реальная угроза пожара в помещении.
Поэтому важен выбор автомата по мощности нагрузки.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:

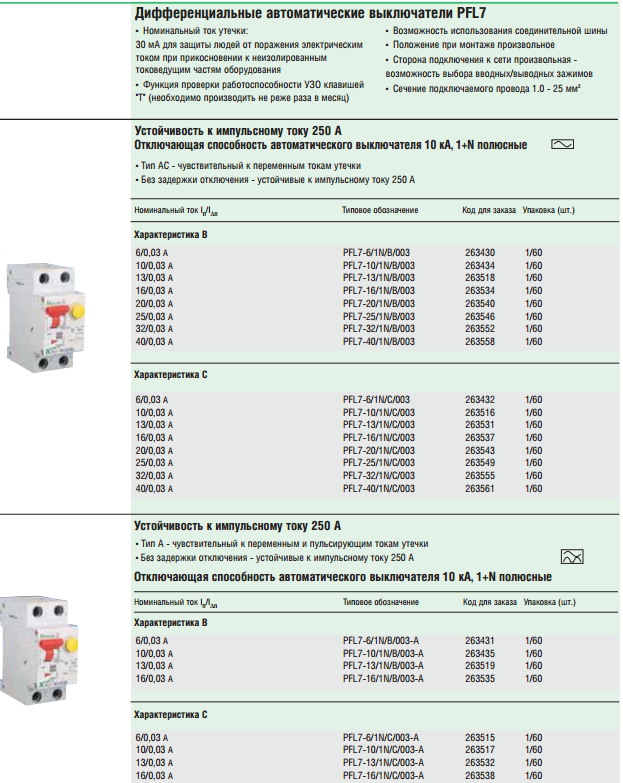

- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Как рассчитать мощность автомата
Принцип работы автоматических размыкателей
Нормальный режим
В штатном режиме, когда рычажок управления находится в верхнем рабочем положении, ток протекает через контакты в предохранителе на катушку соленоида. Затем попадает на биметаллическую пластинку расцепителя.
Если все нормально, ток проходит на нижнюю клемму и дальше отправляется в квартиру.
Перегрузка сети
В момент короткого замыкания или когда электролиния перегружена, это вызывает увеличение тока в цепи «розетка-предохранитель». Биметаллическая пластина мгновенно греется, прогибается и размыкает цепь.
После ликвидации причины КЗ или снятия нагрузки с подающей линии (например, отключили микроволновку), автомат успевает остыть и его снова можно включить.
Такова работа автоматического размыкателя в общих чертах.
Таким способом можно предотвратить более тяжелые последствия от перегрузок в цепи «электросчетчик — квартира».
Важно чтобы в момент перегрузки у потребителя находится размыкатель нужного номинала. Мы всегда рассчитываем на предохранитель
Что будет если неправильно подобран предохранитель?
Что будет если неправильно подобран предохранитель?
Если он слишком мал, то он будет прерывать подачу тока даже тогда, когда вы просто включите телевизор в гостиной.
Если его мощность слишком высока, то он просто не заметит перегрузки на линии, что вызовет перегрев электропроводки и возникнет реальная угроза пожара в помещении.
Поэтому важен выбор автомата по мощности нагрузки.
Выбор ВА
Выбор устройства производится по нескольким параметрам:
- Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
- Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (I пуск >I ном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (I пуск >I ном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (I пуск >I ном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
- Установленная мощность.
- Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
- Величина линейного напряжения.
- Частота тока.
- Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
- Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
- Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.
Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.
Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.
Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.
Выбор вводного автомата в зависимости от типа заземления:
- Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
- Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.
Схемы распространенных типов заземлений
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Автоматический выключатель характеристика B
Этот график отражает зависимость времени срабатывания всех видов защиты автомата от проходящего по нему величины тока. По оси X отображается кратность предельного тока к номинальному току — величина (I/In). По оси Y отображается время в секундах.
На графике изображены две линии кривая времени срабатывания тепловой защиты устройств автоматических выключателей) и кривая срабатывания электромагнитной защиты. Линии внизу графика отображают горячее состояние автомата, наверху показывают холодное его состояние. Пунктиром обозначены верхние значения автоматов до 32 А. Все графики составлены для рабочей температуры автоматических выключателей +30°С.
График №2 Время токовые характеристики для группы B с током превышения номинального тока в 3 — 5 раз
На графике №2 видно, что проходящий ток автомата 3ln, и он отключается через время 0, 02 сек. в подогретом состоянии, а отключается за 32 секунды в не разогретом виде, в случае автомата до 32 А, автомат выше 32А отключится за 78 сек. При токе через автомат в 5In отключение происходит за 0,01 сек. для горячей линии и за 0,03 сек. для холодного автомата.
Характеристика автомата B используется для защиты чисто активной нагрузки. Это — электропечи, освещение, обогреватели. Чтобы соблюдать селективность автоматических выключателей в складах, домах и магазинах на вводе используют автомат характеристики C, для вторичных линий освещения, бытовых электроприборов с характеристикой В, с меньшим током пуска.
Номинальный ток и времятоковая характеристика
Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).

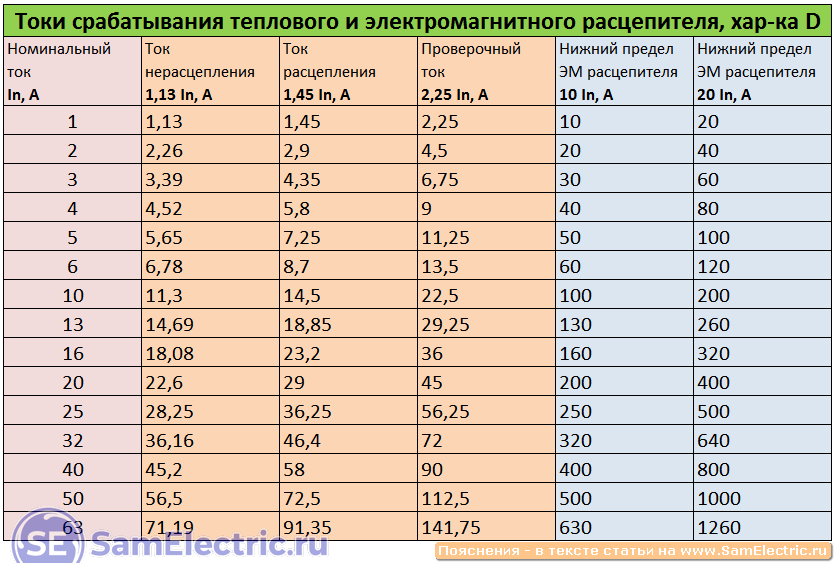

Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Автоматические выключатели характеристика С
Все автоматы характеристики С имеют большее значение кратности тока к номиналу — I/In, относительно автоматов с характеристикой В, кратность от 5 до 10In. Смотрим на графике №3, при токе 5In автомат отключается в течении 0,02 секунды в разогретом виде, и за 11 сек. для холодного автомата ниже 32 ампер, и через 27 сек. отключение произойдет для автомата выше 32 А.
График №3 Время токовые характеристики для группы автоматов С
Проходящий ток в 10In вызовет отключение через 0,01 сек. для горячей линии и 0,027 сек. для холодной. С такой характеристикой автоматы устанавливают в защите двигателя с не большими пусковыми токами, для освещения, в офисах, домах, квартирах, подсобных помещениях.
Критерии выбора
Бренд и цена как критерий выбора автоматического отключателя
Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.
Мощность нагрузки как критерий выбора
По сечению кабеля
Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.
Обратите внимание! Как правило, для дома выбирается сечение 3*4
Важно суммировать все электроприборы, даже те, которые включаются на короткое время
Таблица сечения кабели и мощности
Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер
Поэтому сегодня особенно распространены системы с 10 килоампер.
Ток короткого замыкания как критерий выбора
Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети
Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Таблица допустимого тока для проводов с алюминиевыми жилами
Таблица допустимого тока для проводов с алюминиевыми жилами
В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
Схема и типы защит
Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.
Полукруг – электромагнитный расцепитель. Прямоугольничек – тепловой.
Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.
Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь “теплушка” в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.
Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.
Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.
https://youtube.com/watch?v=S7D28YYkglc%3F
Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов
Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.
Введение
Модульные автоматические выключатели применяют:
- для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
- для ручного включение и отключения питания – для этого есть привод (рукоятка).
Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).
Отличия автоматических выключателей с характеристиками B, C и D
Тип защитной характеристики | Мгновенное отключениепри коротком замыканиииз диапазона | Предпочтительное применениеавтоматического выключателя | Нагрузки |
B | (3-5)·In | защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:
| резистивные |
C | (5-10)·In | защита: — освещения; — розеток; — бытовых электрических приборов. | резистивные,индуктивные с низкимпусковым током |
D | (10-50)·In | защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. | индуктивные с высокимпусковым током |
Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:
- Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
- Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
- Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.
*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.
При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):
- нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
- верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.
Характеристика B автоматического выключателя
Выключатели с характеристикой В применяют для протекции:
- протяжённых кабельных линий;
- цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
- вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.
Характеристика C автоматического выключателя
Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:
- квартирные и офисные розетки;
- освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
- отдельных потребителей (без мощных двигателей).
Характеристика D автоматического выключателя
Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:
- стиральных машин;
- посудомоечных машин;
- насосов для забора питьевой воды;
- сварочных аппаратов.
Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.
