Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Отрицательные и положительные стороны пластиковой вентиляции

Для того чтобы выбрать материал для воздухопровода на этапе проектирования, в соответствии со строительными нормативам, нужно учитывать:

• технические характеристики самого здания;
• режим эксплуатации;
• климатические особенности региона;
• необходимые показатели воздухообмена.

Для создания комфортного микроклимата в гостиной, спальнях и детской идеально подходят пластиковые воздуховоды.

К преимуществам пластиковых систем относят:

• небольшой вес;
• устойчивость к коррозии;
• длительный период эксплуатации (сохраняет свойства около 50 лет);
• минимальное сопротивление воздуху за счет гладкой поверхности пластика;
• легкость герметизации соединений;
• простоту монтажа;
• гибкость, позволяющую собрать  сложную, разветвленную конструкцию с изменением направления движения воздуха;
• стойкость к воздействию окружающей среды;
• неприхотливость, нетребовательность в уходе;
• шумо- и теплоизоляцию;
• нейтральный дизайн, Не портят внешний вид здания или помещения при открытом монтаже;
• невысокую стоимость.

По сравнению с асбоцементными или металлическими  аналогами, пластиковая труба для устройства вентиляции имеет ряд недостатков:

• слабая огнестойкость, температура плавления в 10 раз ниже, чем у металлических аналогов;
• часто для установки требуются дополнительные детали, различные переходники и соединения;
• в некоторых случаях способствует образованию конденсата (например, если воздуховод проложен по потолку);
• требует обязательного дополнительного утепления;
• по сравнению с другими материалами  пластиковые трубы более хрупкие.

Несмотря на наличие недостатков, пластиковые трубы остаются одним из самых популярных вариантов, применяемых при монтаже систем естественной и принудительной вентиляции.

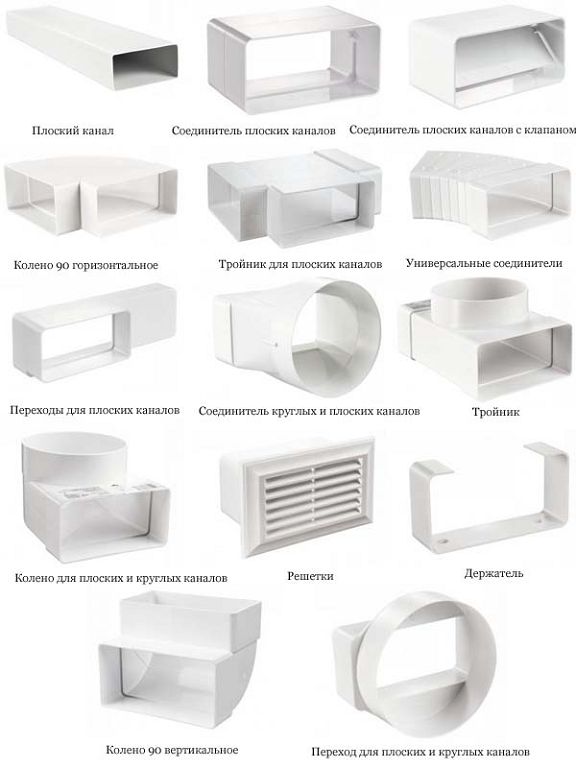

Основные виды изделий из пластика

1. Круглые воздуховоды (трубы, каналы).
2. Прямоугольные воздуховоды (каналы – короба).
3. Колена круглые.
4. Колена прямоугольные (горизонтальные, вертикальные).
5. Тройники круглые.
6. Соединительные муфты (круглые, прямоугольные).

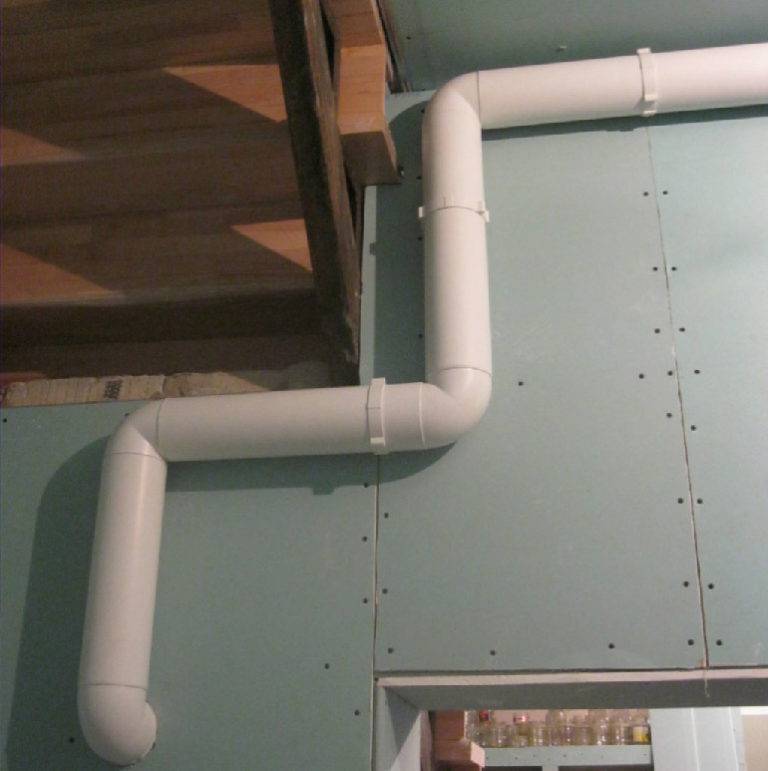

Круглые воздуховоды имеют оптимальную внутреннюю конструкцию для свободной циркуляции воздуха.

Плавные изгибы не препятствуют потоку воздуха, не аккумулируют загрязнений. Неудобство заключается в необходимости скрывать трубы на стенах устройством декоративных коробов.

Прямоугольные каналы компактнее прилегают к стенам и потолку, легко прячутся в небольших нишах, и даже могут использоваться, как элементы декора.

Вспомогательные элементы

Плоский воздуховод очень удобен в транспортировке за счёт плотной укладки упаковок. При больших объёмах это значительно снижает транспортные расходы и конечную стоимость систем. Кроме того, они позволяют максимально сохранить высоту потолков при монтаже.

Колена служат для угловых соединений воздуховода, а тройники для ответвлений и врезки.

Вентиляционная система курятника

Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:

1. Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
2. Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
3. Вторую трубу расположить на расстоянии 20 см от пола курятника.
4. Над каждой нужно установить защиту, чтобы в них не попадала вода.

Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.

Совет

Справка. Такой вентиляции будет достаточно для небольшого помещения.

Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:

другой статье

Типы пластиковых труб

Для кухонных вытяжек существует множество пластиковых труб. Они подразделяются на:

• полиуретановые;
• пвх (поливинилхлоридные);
• полипропиленовые;

Благодаря округлым сгибам пластиковый воздуховод отличается бесшумной работой

Также они бывают следующих форм и размеров:

• Кухонные. Такие конструкции идеально подходят для кухонных помещений по стилю и размерам;
• Круглые. Эти воздуховоды применяют в вентиляционных системах для длинных трасс;
• Прямоугольные. Используются в быту. Размеры такого воздуховода в основном бывают двух видов: 60*204 мм и 60*120 мм;
• Гибкие. Данный вид воздуховодов бывает как прямоугольный, так и круглый. Прямоугольный применяется для монтажа вытяжки. В основном, он используется на различных предприятиях. Но прямоугольный воздуховод не сравнится в эффективности с круглым. Ведь поток воздуха, который через него проходит, сопротивления встречает гораздо меньше.

Помимо этих типов, воздуховоды бывают двух видов:

1. Гофрированные. Главный минус этого воздуховода в его непривлекательном внешнем виде. Не каждый человек захочет иметь дома заводской элемент, ведь ещё требуется каким-то образом его скрыть. Зато гофра с легкостью разрезается ножницами, а также не издаёт посторонних звуков и гулов. Гофрированные воздуховоды сделаны из тонкого алюминия. Гофра в растянутом состоянии составляет около трёх метров. Специалисты также говорят, что гофра должна сгибаться лишь в состоянии сжатия, иначе её попросту можно повредить.
2. Пластиковые. Воздуховод из пластика состоит из различных соединений, основой которых могут служить пвх, силикон и многие другие материалы. Чаще всего для кухни выбирают пвх, так как он очень лёгкий и его не трудно склеить, либо же спаять. Самое главное преимущество пвх – гигиеничность. Срок службы пластикового воздуховода из пвх составляет более 100 лет.

Полиуретановые и пропиленовые воздуховоды

Полиуретановый воздуховод легче и прочнее воздуховода из обычного пластика, но его цена несколько выше

из которых изготавливают это оборудование:

• Полиуретановый. Их отличительная особенность – прочность и легкость. Считается, что полиуретановый воздуховод при правильном использовании может прослужить даже дольше, чем аналогичный из пвх. Также они обладают высокой химической стойкостью к любой агрессивной среде и со сложностью подвергаются возгоранию.
• Пропиленовый. Пропилен – это белый, термопластичный твёрдый материал. Воздуховод из него довольно прочен и пластичен. От -45 до 85 градусов – именно при такой температуре возможна правильная работа таких воздуховодов. Срок их службы – более 50 лет.

Сечения воздуховодов

Диаметр пластикового воздуховода считается исходя из мощности вытяжки

Выпускается различная арматура и фурнитура. Она нужна, чтобы перекрыть определенные участки вытяжки. С помощью этого становится возможным объединить в одну сеть несколько воздуховодов.

Также производители поставляют множество видов крепежей, с которыми можно добиться прочного крепления на поверхностях стен.

Прямоугольное сечение

Пластиковые воздуховоды с прямоугольным сечением занимают мало места и стоят недорого, так как являются самой популярной моделью

Как выглядит этот вид воздуховодов? Это несколько пластиковых коробов, у которых их ширина в несколько раз больше собственной высоты. С помощью профиля пластиковый прямоугольный воздуховод довольно просто монтировать.

Так как различных фасонных частей существует великое множество, то можно не беспокоиться за то, что система вентиляции не будет герметичной.

Если сравнивать с круглыми воздуховодами, то прямоугольные более компактны, и их проще разместить так, чтобы не было заметно.

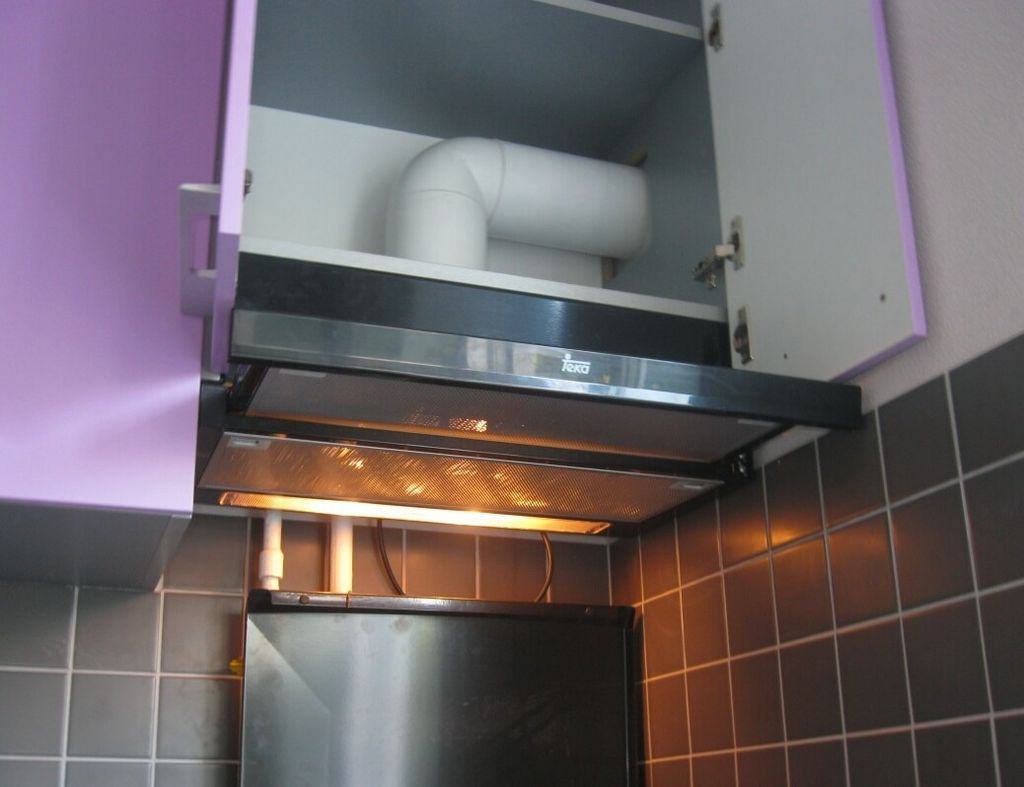

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Типы пластиковых труб

Видео про монтаж вентиляции

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S * (M / N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

• крышки в виде зонта, защищающего от осадков;
• капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Формы и размеры пластиковых элементов вентиляции

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

• прямоугольного сечения;
• круглого сечения;
• гофрированные.

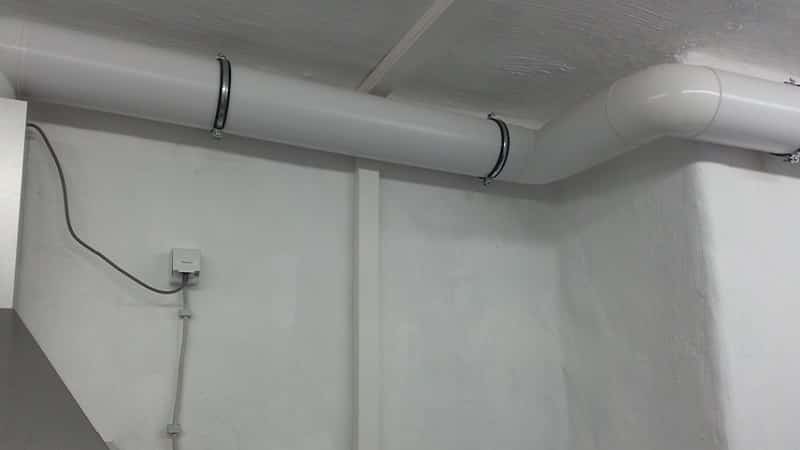

Круглые
воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные
пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

Гибкие пластиковые воздуховоды
для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

• Круглые воздуховоды производятся диаметрами 55 — 150 мм;
• Прямоугольные пластиковые : 6 х 12 см, 6 х 20,4 см;
• Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Все виды пластиковых комплектующих:

• повороты;
• уголки;
• переходники;
• развилки;
• держатели-соединители;
• муфты;
• отводы;
• фланцы;
• редукторы;
• тройники.

Пластиковые вентиляционные люки и решетки

— это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

• инерционными;
• регулируемыми;
• нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

• переточными;
• внутренними;
• наружными.

Переточные или дверные
пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные
пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные
вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

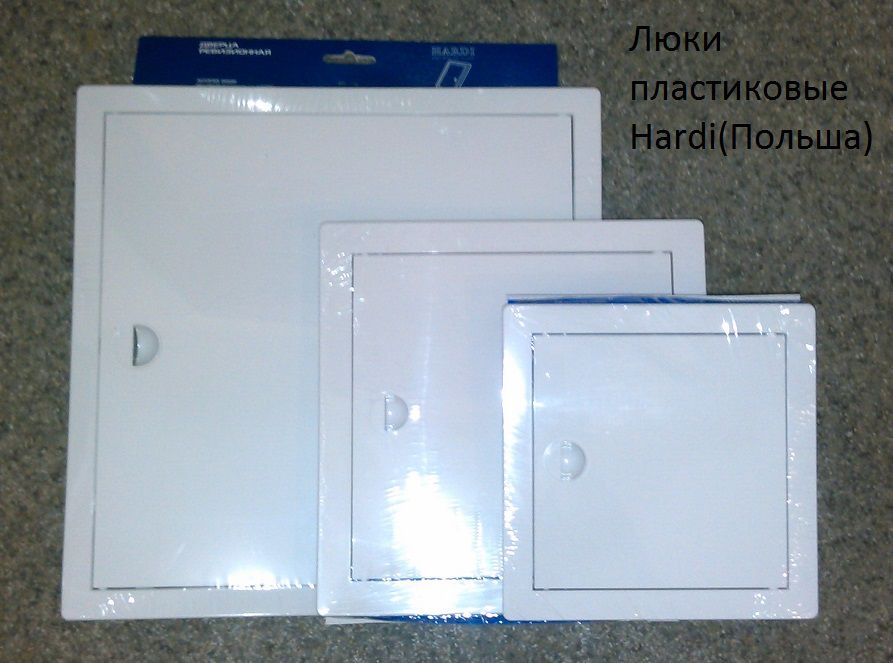

Пластиковые вентиляционные люки

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Особенности монтажа вентиляции и воздуховодов

Вентиляционная система – система, обеспечивающая циркуляцию воздуха в помещении. Одним из важных этапов в процессе проектирования и установки вентиляции в помещении является ее монтаж, который подразумевает под собой установку воздуховодов и соответствующего вентиляционного оборудования, балансировку по воздуху, пробивание отверстий.

Если нужен монтаж вентиляции, то лучше всего обратиться к специалистам. На современном рынке услуг есть множество компаний, готовых осуществить монтаж вентиляции в помещении. Расценки на монтаж вентиляции определяются типом вентиляционной системы, ее мощностью и комплектацией. При этом учитывается количество решеток, фильтров, вентиляторов, нагревателей, глушителей шума, различных клапанов, а также протяженность системы воздуховодов. Зачастую монтаж полного комплекта вентиляционной системы стоит дешевле, чем монтаж каждого ее элемента в отдельности.

Помимо основных элементов вентиляционной системы для проведения монтажа вентиляции требуется целый набор комплектующих для монтажа. Такими элементами монтажа вентиляции являются фланцы, переходники, патрубки, скобы, уплотнительные ленты, монтажные шины, хомуты, гайки, шайбы, саморезы и многие другие элементы.

Для обеспечения оптимального воздухообмена в помещении необходимо следовать правилам монтажа вентиляции. Монтаж систем вентиляции можно осуществлять только по завершению составления исполнительной документации, которая позволяет разобраться во всех нюансах и особенностях процесса, избежать ошибок и недоработок еще на этапе проектирования. Необходимый перечень документов включает в себя схему монтажа вентиляции, на которой специальными символами обозначено то или иное оборудование, а также присущие ему технические характеристики и особенности.

Размеры и конструктивные особенности

Помните, что приобретая воздуховоды из ПВХ, необходимо запастись переходниками. Они нужны для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Рекомендуемое количество переходников не менее трёх. Если для вытяжки используется пластиковый гофрированный воздуховод, то на переходниках для изгиба трубы можно сэкономить.

Диаметр пластиковой трубы должен соответствовать размеру вентиляционного отверстия.

Размеры прямоугольных кухонных воздуховодов из ПВХ стандартны. В основном используются следующие значения: 110*55, 120*60 и 204*60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 миллиметров в диаметре.

Приобрести эти изделия можно практически в любом строительном магазине. Стоит отметить, что гибкие воздуховоды стоят дороже, чем плоские ПВХ каналы.

Монтаж и герметизация пластиковых воздуховодов

Подготовка к монтажу воздуховодов

Перед началом монтажа необходимо правильно подготовиться к работе. Сначала нужно определить точное место установки воздуховодов, учесть особенности помещения и планировку системы вентиляции. Затем следует проверить наличие всех необходимых инструментов и материалов, таких как пластиковые воздуховоды, манжеты, фитинги, зажимы и другие компоненты.

Монтаж воздуховодов

Перед началом монтажа необходимо провести разметку и прокладку воздуховодов. Следует учесть оптимальное расположение воздуховодов, чтобы обеспечить максимально эффективный поток воздуха и покрытие всего помещения. Пластиковые воздуховоды легко соединяются между собой с помощью манжет и фитингов. Необходимо убедиться в том, что все соединения надежно зафиксированы и герметичны.

Важно обратить внимание на правильное соединение гибких воздуховодов с круглыми и прямоугольными воздуховодами. Гибкие воздуховоды должны быть тщательно прокладаны вдоль стен или потолка, без изгибов и закручиваний, чтобы обеспечить свободный поток воздуха

Герметизация воздуховодов

Герметизация воздуховодов является важным этапом монтажа, поскольку негерметичные соединения могут привести к утечкам воздуха и снижению эффективности системы вентиляции. Для герметизации соединений можно использовать специальные клеящие составы или герметики.

Перед применением клеев или герметиков необходимо тщательно очистить поверхности соединяемых элементов от грязи и пыли. Затем следует нанести клей или герметик на поверхность и аккуратно соединить элементы, убедившись в том, что они плотно прилегают друг к другу.

После завершения монтажа и герметизации необходимо провести проверку системы вентиляции, чтобы убедиться в ее правильной работе. Рекомендуется провести испытания системы, особенно наличие утечек воздуха.

Следуя указанным инструкциям, можно без труда собрать и установить вентиляционную систему из пластиковых воздуховодов. При правильном монтаже и герметизации такая система будет работать эффективно и надежно, обеспечивая свежий и чистый воздух в помещении.

Как спрятать воздуховод на кухне

Пластиковые воздуховоды более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство людей предпочитает скрывать этот элемент вытяжки. Существует несколько способов такой маскировки.

• Кухонные вытяжки неплохо скрываются под многоуровневыми, навесными или натяжными потолками. Для этого делается специальный короб, который скрывает практически всю вытяжную систему. Но этот способ подходит только в том случае, если затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после ремонта, то спрятать её под потолочное покрытие вряд ли удастся.
• Для маскировки вытяжной трубы можно приобрести или изготовить специальный короб из ПВХ. Этот декоративный элемент можно подобрать в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно непосредственно в ней. Чтобы это осуществить, достаточно сообщить о своём желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или сделан в выдвигающемся варианте.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить определённую фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = качественная вентиляция на кухне

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из некачественного сырья или с нарушением технологии производства, прослужат вам не более 5 лет

В то время как изделия из ПВХ от проверенных производителей, рассчитаны как минимум на 30 лет эксплуатации.

Вентиляция является неотъемлемой частью системы жизнеобеспечения любого жилого, административного или хозяйственного здания. С помощью нее из помещений удаляется излишняя влага, углекислый газ и посторонние запахи. Вентиляция обеспечивает приток в помещение свежего воздуха, создавая комфортный микроклимат.

Вентиляционная система состоит из нескольких элементов, каждый из которых выполняет определенную задачу. Одним из этих элементов является воздуховод. Назначение воздуховода состоит в передаче воздуха от всасывающего вентилятора до вентиляционной шахты дома или на улицу. Наилучшим материалом для изготовления воздуховодов являются пластиковые короба для вентиляции. Данные изделия отлично показали себя в процессе эксплуатации вентиляционных систем в различных условиях.

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

1. Этап первый. Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
2. Этап второй. Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
3. Этап третий. Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
4. Этап четвертый. Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
5. Этап пятый. Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Нюансы монтажа

Что важно учесть при монтаже кухонной вытяжки и воздуховода?

Предварительно следует нарисовать чертеж конструкции воздуховода и точно рассчитать ее размеры и конфигурацию. Старайтесь сократить до минимума число изгибов трубы (каждый снижает эффективность работы системы на 10%). Оптимально – 2-3 колена, не более.

Разборная конструкция – более практична, чем неразборная. Вы оцените это при первой же попытке почистить трубу (а это необходимо делать). Гофрированные короба невозможно разбирать, но их можно сделать съемными (крепление на хомуты).

Крепление короба воздуховода к вентиляционному выходу не должно быть глухим. При отключении вытяжки, естественная вентиляция должна иметь возможность работать без препятствий. Лучше установить вентиляционную решетку со встроенным обратным клапаном.

Количество переходников должно быть минимальным, чтобы не снижать производительность системы. Для этого необходимо подбирать идентичное сечение сегментов канала.

Спрятать трубу воздуховода, чтобы облагородить кухонный интерьер можно несколькими способами:

• скрыть ее за навесным шкафчиком или за другими предметами мебели;
• убрать коммуникации в пространство за навесным потолком;
• установить специальный короб прямоугольной формы и задекорировать его под цвет интерьера или установить светильники;
• просто покрасить короб в гармоничный с интерьером цвет, или наклеить обои.

При выборе конструкции воздуховода к кухонной вытяжке, помните, что главное – это надежность, функциональность и производительность системы. Декоративная сторона вопроса имеет значение, но лишь во вторую очередь. Чтобы выбрать оптимально подходящее для вашей кухни оборудование, обращайтесь к профессионалам, которые помогут вам спроектировать, смонтировать и правильно обслуживать вытяжную вентиляцию.
