Схема подключения УЗО без заземления
Критерии выбора УЗО
Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.
Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.
УЗО различных производителей
Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:
- ABB;
- Legrand;
- Siemens;
- Schneider electric;
- Moeller;
- AEG.
Но уже существует вполне приличная альтернатива среди отечественных производителей:
- DEKraft;
- КЭАЗ;
- ИЕК;
- Контактор.
Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.
Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.
Что такое селективность
Селективные устройства защитного отключения выполняют те же задачи и работают по тому же принципу, что и простые. Приборы сравнивают значения тока в фазном и нулевом проводах и на основе измерений высчитывают ток утечки. Если он превышает уставку, электропитание квартиры отключается.
Ток утечки возникает в 2 ситуациях:
- Повреждена изоляция проводки. Существует риск возгорания или поражения человека электрическим током.
- Вышеописанный риск оправдался. Человек коснулся либо попавшего под фазный потенциал корпуса электроприбора, либо непосредственно оголенного провода от розетки.
Внешнее отличие электронного и электромеханического УЗО
На корпусе диф выключателя нанесена маркировка и схема включения данного типа устройства. На отображенной схеме электромеханического устройства можно увидеть дифференциальный трансформатор, его вторичная обмотка с подключенным поляризованным реле и пунктиром показывающим связь реле с спусковым механизмом.
Схема электромагнитного УЗО (слева) и электронного (справа)
Также обозначена кнопка «ТЕСТ» с резистором. В электронном виде устройства на корпусе вы найдете различие схемы в дополнительном треугольнике с обозначением А электронного усилителя между трансформатором и поляризованным реле и соединении этого треугольника с проводами питания, фазой и нулем.
Реле напряжения
Уровень верхнего напряжения срабатывания фиксированный – 265В (+-10%). То есть, если напряжение у вас дома достигнет величины 255В или 275В, то устройство гарантированно отключится в течение 0,5сек.
Никакой ручной регулировки как в специализированных реле здесь нет. Помимо верхнего порога есть защита и от пониженного напряжения – 187В.
Причем здесь срабатывание может затянуться до 5 минут. Естественно, что никакого автоматического повторного включения после восстановления параметров напряжения до нормы, как это реализовано в РН-111, УЗМ-51М или Zubr, тоже нет.
Включается все ручками. Поэтому при стабильно низком напряжении дома или в квартире, устройство лучше не устанавливать, иначе будете сидеть без света. Здесь альтернативы хорошему стабилизатору нет.
Нюансы выбора и подключения УЗО типа S
Для подключения модулей типа S следует придерживаться стандартных электромонтажных правил:
- соединения выполняются с учетом маркировки;
- работы производятся со снятием напряжения;
Существуют правила, касающиеся только УЗО типа S:
- защитное устройство подбирается с учетом уставки на время срабатывания;
- последующие УЗО должны иметь в 3 раза меньший ток утечки;
- после установки работу устройства необходимо проверить нажатием кнопки «test»;
Главное отличие селективного УЗО от простого — это более широкие временные характеристики. Такое свойство позволяет выполнять избирательную защиту. В результате отключается только неисправный потребитель, а исправные остаются в работе.
Применение селективных устройств защиты имеет особенности. Работая с ними, необходимо учитывать задержку на срабатывание по времени и току. Также нужно хорошо разбираться в подключении приборов данного типа. Ведь их схемотехника и настройка несколько сложнее, чем у обычных защитных аппаратов.
Технические характеристики
Ни одно описание устройств не обходится без информации о технических характеристиках. ОИН-1 имеет такие характеристики:
- Длительно выдерживает напряжение до 275В, при стандартной частоте в 50 Гц.
- Устанавливается на дин-рейку.
- Ширина 17,5мм, что совпадает с размерами однополюсного автомата.
- Во время работы потребляет ток 0,7 мА, при 275В.
- Соответствует ГОСТам и прошёл сертификацию, поэтому может выдерживать импульсы до 10 кВ, с Iкз=5000А.
- Есть версия ОИН-1С, оборудованная световым индикатором наличия напряжения в сети.
- Клеммники позволяют подключать токопроводящие жилы от 4 до 16 мм.
Характеристики
При выборе УЗМ необходимо в первую очередь обращать внимание на его показатели и характеристики. К основным рабочим параметрам можно отнести наиболее значимые, рассмотрим их:
- Максимальное напряжение, которое поддается ограничению – 1,2 кВ.
- Энергия одиночного импульса, преодолеваемая устройством – не более 200 Дж.
- Величина тока при одиночном и повторяющемся импульсе 8/20 мкс, поддающаяся шунтированию – 6000 А.
- Импульсная защита в однофазном варианте срабатывает в течение 25 нс и менее.
- Границы повышенных напряжений общего и критического, когда отключается нагрузка – 265 и 300 вольт плюс-минус 15 В.
- То же самое для пониженных напряжений – 170 и 130 вольт плюс-минус 10 В.
Устройство защиты многофункциональное УЗМ-51М работает при номинальном напряжении 230 В, с частотой 50 Гц. Наибольшее значение напряжения, которое он может выдержать в течение заданного времени составляет 440 вольт. Потребление для собственных нужд электроэнергии не превышает 1,5 Вт*ч, мощности – не более 1,5 Вт.
Контакты устройства обладают хорошей коммутирующей способностью. Приборы УЗМ-51М свободно выдерживают нагрузку с номинальным током 63 А при использовании медных проводников площадью сечения не ниже 16 мм2. Наибольшее значение тока у таких нагрузок не должно превышать 80 ампер. Максимальная величина перегрузочного тока, при которой не произойдет сваривание контактов, составляет 2000 А, при времени взаимодействия с УЗМ не более 10 мс. Ток короткого замыкания, не вызывающий разрушений, находится в пределах 3000 А.
Задержки ускоренных отключений по верхнему и нижнему критическим порогам составляют 20 и 100 мс соответственно. Обычные задержки при повышении верхнего и нижнего порогов будут в пределах 0,2 и 10 секунд. Температурный диапазон для нормальной работы прибора модели 51М УХЛ4 – от -25 до +55 градусов, в исполнении УХЛ2 – от -40 до +55 градусов.
Габаритные размеры – длина, ширина и высота соответствуют 83х35х63 мм, масса изделия не превышает 160 грамм.
Подключение УЗО в частном секторе
Частное домовладение подразумевает использование значительного количества бытовых устройств, для, которых требуется использование УЗО. Для подключения УЗО в частном доме используют несколько устройств защиты селективного (избирательного) действия, например для стиральной машины, водонагревателя, печи для сауны или бани и другого оборудования, требуется применение индивидуального УЗО. В этом случае при неисправности произойдет отключение только необходимого поврежденного оборудования.
Рис №4. Схема подключения УЗО для частного дома
Для частного сектора допускается использовать систему ТТ, она подразумевает сама по себе относительную безопасность при пробое сопротивления изоляции на корпус. Повышает степень надежности, УЗО в этом случае гарантирует наивысшую степень безопасности из-за распределения защитного заземления отдельных потребителей индивидуальным заземлителем. УЗО в этой системе, мгновенного срабатывания

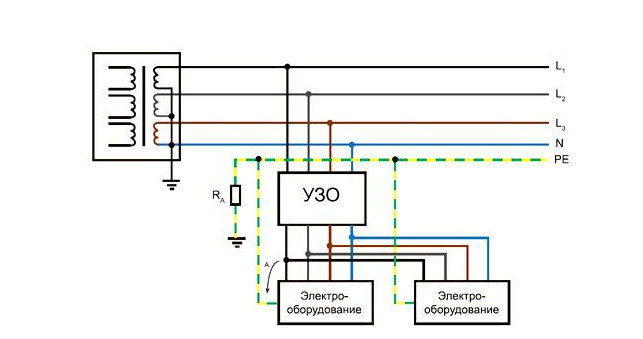

Рис №5. Схема подключения УЗО в системе защитного заземления ТТ
В российских электросетях ПУЭ рекомендует применение стандартной системы TN-C-S, объясняется это, прежде всего тем, что при токах КЗ, ток проходит в землю через защитное заземление, а не идет в проводник РN, поэтому отключение не всегда проходит. Именно для таких случаев и рекомендуется устанавливать УЗО, реагирующее на минимальные токи утечки.
Рекомендация: В современных жилых помещениях желательно разделять потребители на разные группы. УЗО устанавливается на оборудование, требующее выполнения повышенных норм безопасности, например стиральная или посудомоечная машина, бойлер. Освещение через УЗО подключать не обязательно, иначе при каждой перегоревшей лампочке, в случае использования УЗО общего назначения, для квартиры, будет происходить полное отключение электричества.
Важно: УЗО необходимо включать последовательно с автоматическим выключателем, в крайнем случае, использовать с предохранителем, предназначенным для защиты УЗО от сверхтоков. Ток нагрузки УЗО должен превышать номинальный ток автомата на ступень или по крайней мере, быть равен ему.. Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.
Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.
При отключении УЗО необходимо проверить состояние проводки, отсутствие постороннего запаха оборудования, устранить причины и после этого ввести УЗО в работу.
На корпусе УЗО рядом с клеммами подключения нанесен специальный значок, показывающий к какой клемме необходимо подключить «ноль» к какой – «фазу», перепутав провода и подав напряжение ошибочно, УЗО выйдет из строя.
Запрещается использовать УЗО с повреждениями корпуса и изоляции проводников электрической сети!
Схема подключения

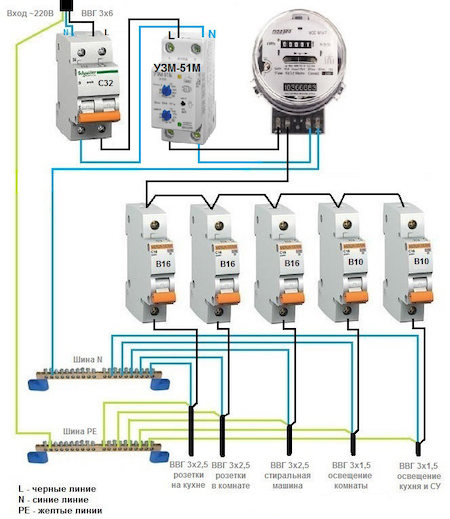

Наиболее часто подключение УЗМ-51М выполняется в однофазных сетях на 220 В. УЗМ устанавливаются непосредственно на входе в квартиру или частный дом. К верхним клеммам подключаются фаза и ноль, приходящие от наружной сети. Далее к нижним клеммам подключаются провода, уходящие к потребителям. Чтобы не было путаницы, сбоку наносится схема подключения, а на корпусе возле клемм имеется соответствующая маркировка. В любом случае следует быть внимательным, поскольку у разных производителей входные и выходные клеммы располагаются по-разному.
Монтаж УЗМ-51М может выполняться ко всей нагрузке или только к отдельным группам потребителей. Место установки определяется заранее, но вначале устанавливается вводный автомат, затем, электросчетчик, а уже после них – многофункциональное устройство УЗМ.
Для трехфазной сети существует своя схема подключения УЗМ. Если три фазы переходят в три однофазные линии, то на каждую из них потребуется отдельный прибор. При подключении к трехфазным потребителям, потребуется и специальное защитное устройство.
FN F2000
Автомат FN F2000 разработан и серийно выпускается бельгийской фирмой FN Herstal с 2001 года. Основное предназначение – использование в современных локальных конфликтах силами специального назначения.
При изготовлении корпуса широко используются полимеры. Имеет совершенную эргономику, будет одинаково удобен для правшей и левшей, даёт возможность крепления широкого спектра дополнительных модулей: гранатомёт, лазерные целеуказатели, фонари. Боевое крещение автомат FN F2000 получил в боевых действиях на территории Афганистана в 2001 – 2014 г.г. Использует патрон НАТО калибра 5,56, снаряжённая масса 3,8 кг. Имеет прицельную дальность до 500 м. и скорострельность до 850 выст./ мин.
Принцип действия селективного УЗО
Принцип действия селективной защиты основан на разнице во времени отключения. Для примера можно рассмотреть типичную квартиру. Имеется одно общее вводное УЗО. Оно установлено в электрощите. Настроено на отключение через 0,5 с после появления утечки тока. Фазные провода с этого защитного устройства распределяются по групповым УЗО. Они обладают временем отключения в 0,25 с. Через них запитываются розетки в ванной комнате, кухне, гостиной и других помещениях.
Если в ванне произошло замыкание фазного провода на корпус стиральной машины, сработает УЗО с уставкой на отключение равной 0,25 с. Отключится именно это помещение. Вводное УЗО с уставкой 0,5 с не сработает и оставит квартиру под напряжением, так как для отключения не прошло достаточно времени. То есть УЗО 0,25 с сработает быстрее чем 0,5. Отключится ванна, но не вся квартира.
Схема селективной защиты электросети
Особенности селективной защиты
У селективных устройств, в отличие от обычных, предусмотрена возможность подбора по току и времени срабатывания защиты. Соответствующие значения указаны на корпусе устройства. Комбинируя защитную систему по этим параметрам, возможно придать защите свойство селективности.
В результате при возникновении тока утечки в одной из комнат, отключится только аварийное помещение, а не вся электропроводка. Как следствие, время на поиск и устранение неисправности сокращается в разы.
Временные характеристики УЗО типа S
Приборы разных производителей обладают отличающимися свойствами. Различия кроются в токе утечки и времени выдержки, при котором происходит отключение.
Поэтому приборы данного типа принято подразделять на 2 группы:
- обычные;
- типа S.

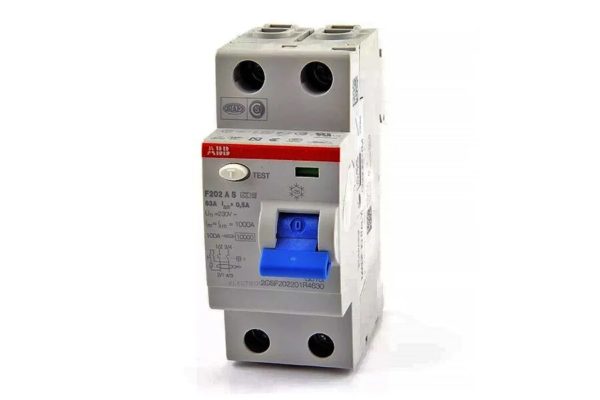

Селективное УЗО от ABB: F202 A S, 63А
Сравнение их временных характеристик приведено ниже.
| Тип УЗО | Время отключения при токе утечки равном Idn | 2*Idn | 5*Idn |
|---|---|---|---|
| Обычное устройство | 0,3 | 0,15 | 0,04 |
| УЗО типа S | 0,13-0,5 | 0,06-0,2 | 0,05-0,15 |
Режимы работы
Устройство защитного отключения во время эксплуатации способно находиться в одном из двух рабочих режимов:
- нормальный;
- аварийный;

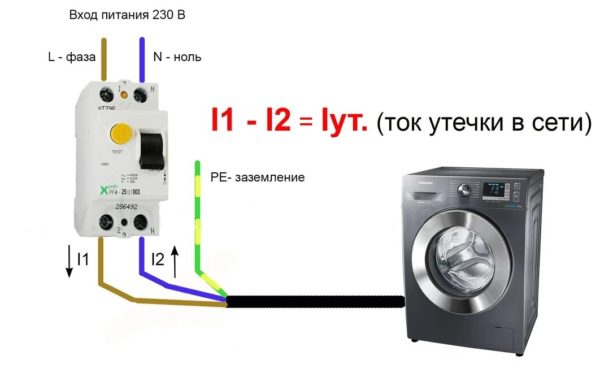

Под нормальным режимом работы подразумевается равенство проходящих по L и N проводам токов. В дифференциальном трансформаторе наводятся одинаковые по величине, но противоположные по вектору магнитные потоки. Они компенсируют друг друга. УЗО делает вывод, что утечка тока отсутствуют. Электропроводка продолжает работать в штатном режиме.
При аварийном режиме ток в одном из проводов меньше (больше) на величину утечки. Обычно она не превышает 100 мА. Но даже этого отклонения достаточно, чтобы нарушить равенство магнитных потоков в трансформаторе устройства и привести к срабатыванию УЗО. Электропроводка отключается.
Дистанционное управление
С правой стороны на дополнительном модуле присутствуют еще две клеммы.
На них подается низковольтное постоянное напряжение (от 5 до 30 вольт) с какой-либо вынесенной кнопки для дистанционного управления аппаратом. Функция на самом деле очень полезная, которая без особых затрат превращает ваше устройство в подобие контактора или пускателя.
Не всегда есть возможность безопасно добраться до автомата и отключить его (пожар, замок на щитовой и т.д.). А с помощью вынесенной кнопки это делается элементарно.
Правда повторное включение придется делать механически, ручками. Поэтому данную функцию справедливо было бы назвать не “дистанционное управление”, а “дистанционное отключение”.
Тем не менее, такую опцию можно использовать не только на производстве, но и в быту. Например, встроить в схему через промежуточное реле датчик газа.
При утечке газа и срабатывании датчика, напряжение в квартире отключится автоматически без всяких последствий и возможного взрыва. Правда УЗО при этом должно быть вынесено из помещения.
Только не забывайте, что устройство это электронное. И дистанционная защиты будет работать только при наличии полноценных 220В на клеммах питания.
При дистанционном отключении никаких индикаций светодиода не происходит. Теперь давайте чуть подробнее пройдемся по всем видам защит.
Как подключить ОИН-1 в щитке
У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

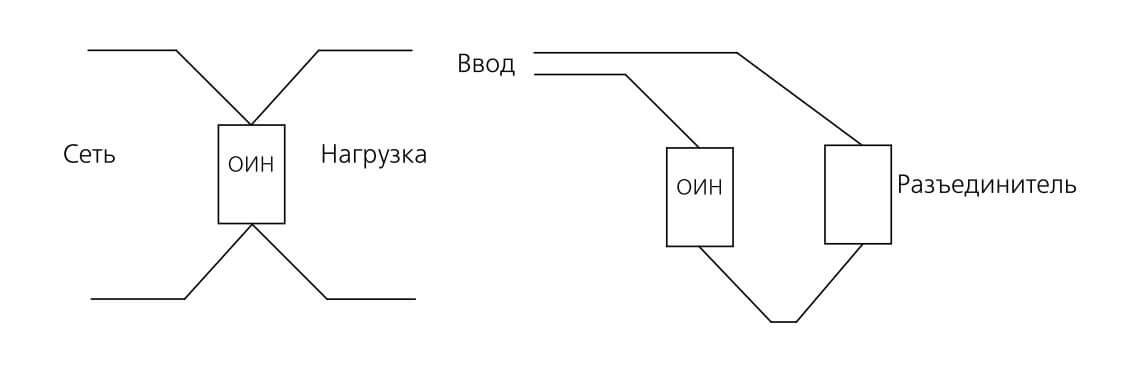

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге
Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.
На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.
Монтажная схема на примере подключения в двухпроводной электросети:
И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:
Недостатки

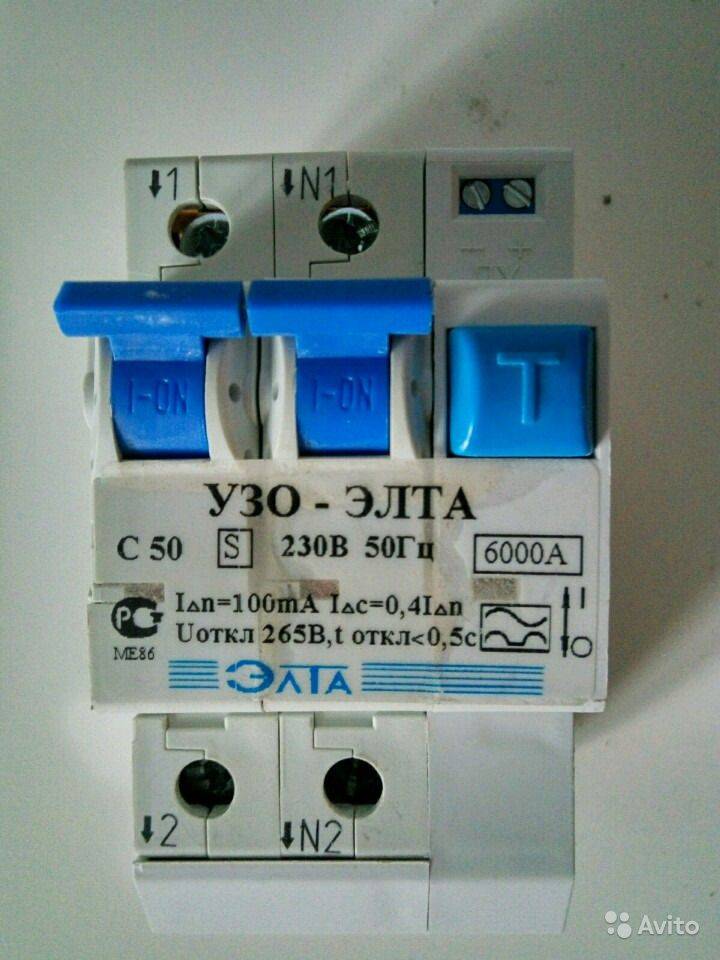

Помимо преимуществ у ЭЛТА-2Д есть и недостатки. Во-первых, УЗО здесь не электромеханическое, а электронное.
Это означает, что для нормальной работы аппарату требуется постоянное наличие питающего напряжения 220В. Случится обрыв фазы или ноля и УЗО не сработает.
Единственное, что останется работоспособным из всех видов защит – это защита от перегрузки и КЗ.
Корпус ввиду универсальности устройства, имеет серьезные неудобства при монтаже. Из-за наличия снизу встроенных трансформаторов тока нижние клеммы практически невидимы.
И визуально вы не сможете распознать греются они или нет, всей ли площадью зажат проводник или частично? Из-за этой нижней приставки с нестандартным габаритом, с жилы кабеля придется снимать изоляцию длиной до 40мм.
Об этом даже стоит упоминание на корпусе сбоку.
Снимите меньше, можете не попасть под клемму зачищенной частью. Либо зажать проводник вместе с изоляцией.
Причем обнаружите вы это после того, когда контакты изрядно нагреются или уже расплавятся.
Более того, такое подключение ограничивает вас в использовании прессуемых наконечников НШВИ.
Их юбка попросту не залезет в слишком узкое отверстие. А это автоматически принуждает использовать только моножилу, так как голые многожильные провода без опрессовки под клеммы автоматов зажимать не рекомендуется.
Чем еще чревата такая нестандартная форма корпуса? Неудобным монтажом в малогабаритных щитках.
Снизу, для того чтобы завести кабель, практически не остается места. А с учетом длины зачищаемой изоляции (40мм), получается ситуация, когда вам придется изначально вставлять провода в клеммы, затягивая их с нужным моментом усилия на весу, а уже после этого крепить УЗО на динрейку.
Еще не очень удобно выполнена механическая защелка для установки на Din-рейку. После того как вы закрепили аппарат, она прячется заподлицо с корпусом устройства и полностью скрывается за задней частью.
Как вы понимаете снять УЗО с дин-рейки в таком положении будет проблематично. В автоматах и УЗО-шках от других производителей, часть защелки всегда виднеется и выступает наружу.
Это необходимо, чтобы ее легко можно было подцепить кончиком отвертки и отщёлкнуть.
Слева к УЗО-ЭЛТА-2Д можно подключать дополнительные блок-контакты PS 25-29, которые будут выдавать звуковой или световой сигнал при аварии.
Что касается подключения, то оно элементарно простое. Сверху на две клеммы заводятся фаза и ноль (вход). Снизу эта фаза и ноль выводятся на нагрузку (выход).
В принципе также подключается обычная узошка.
Что такое селективность?
Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.
Чтобы вам было понятно, рассмотрим это на простом примере.
Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:
- После вводного автомата установлено общее селективное УЗО на вводе.
- Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.
Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).
Наглядно про селективность УЗО на видео:
Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.
В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.
Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.
Классификация приборов УЗО
Рассмотрим важные характеристики этих устройств. Устройства защитного отключения классифицируются на такие типы по принципу работы:
- Тип АС – используется для защиты бытовых электрических приборов от тока, нарастающего медленно или возникающего скачками. Такой тип УЗО срабатывает при переменном токе.
- Тип A, реагирует на пульсирующий постоянный ток, который может нарастать скачкообразно. Автоматы этого типа чаще всего устанавливают в квартирах и домах для отдельной защиты бытовой техники, такой как посудомоечные и стиральные машины, телевизоры. УЗО типа А более дорогие из-за своей сложности.
- Тип В – используется на производственных предприятиях, для установки в квартирах не используются.
- Тип S и G – эти УЗО являются селективными, то есть срабатывают через несколько секунд утечки. Смысл устанавливать эти приборы имеет тогда, если в линии установлено несколько приборов.
Также УЗО подразделяется на группы по количеству полюсов:
- двухполюсные;
- четырёхполюсные.
Двухполюсные УЗО предназначаются для работы в однофазных электросетях. Они занимают в стандартных электрощитах два места согласно стандарту DIN (0,35 см). Четырёхполюсные УЗО работают в трёхфазных сетях и занимают 4 места по стандарту DIN (0,7 см).
Двухполюсное и четырёхполюсное УЗО
По типу конструкции УЗО разделяют на:
- Электромеханические.
Электромеханические приборы срабатывают сразу при утечке тока, независимо от напряжения сети. Для работы этого устройства не требуется внешний источник питания. У них нет электронных компонентов, которые могут повредиться в результате скачков напряжения в сети.
Электронные.
Электронные УЗО имеют более тонкую механику, чем электромеханические. Механизм измерения токов работает независимо от потери напряжения в сети, так как трансформатор реагирует только на перепад разности токов. Можно сказать, что для работы УЗО этого типа необходимо напряжение в сети и утечка тока, в отличие от электромеханического типа прибора.
7.HK416
Данное оружие под названием HK416 изготовлено в 2004 году. Достаточно слабая отдача, хорошая эргономичность, а также удобство использования в полевых условиях – это главные преимущества оружия. Кроме этого учитывается универсальность, потому что солдаты могут использовать его при различных условиях ведения боя.Возможность ведения прицельной стрельбы на расстоянии до 600 м. Скорострельность — 850 выстрелов в минуту. Основным конструктивным недостатком автомата HK416 является перегрев ствола при продолжительной стрельбе, от этого оружие начинает уводить. Во многих странах автомат является основным оружием специальных подразделений. Среди всех представителей топа HK416 считается одним из самых популярных на современном рынке.
Выводы:
Еще раз повторюсь, выводы актуальны ограниченное время после публикации, производители непрерывно дорабатывают устройства, и они внешне могут остаться такими же, но работать совершенно иначе за счёт небольших изменений в схемотехнике или прошивке.
Только два устройства IEK УЗДП63-1 и Исток УЗДП-С1-63А-1-2 (которые фактически выпущены одним производителем — компанией «эколайт») работают как следует. Это как раз тот случай, когда я приятно удивлен отечественным изделием — посылаю виртуальный респект разработчикам.
Устройство УЗО-ЭЛТА-2Д я бы отнес к подающим надежды. Пока оно определяет дуговой пробой неуверенно, и я уверен, производитель работает над доводкой устройства. Оно мне нравится универсальностью — практически устройство защиты «от всего» — поставил и спишь спокойно.
Устройство УЗМ-50МД в части определения дугового пробоя получилось неудачное, и показало результат хуже всех в тесте. Но производитель сообщил, что вместо УЗМ-50МД будет другая модель устройства — будет интересно посмотреть.
Устройство EKF AFDD-2-25C-pro к сожалению работает неуверенно. По моим ощущениям не хватает чувствительности, а отсутствие защиты от повышенного напряжения резко понижает конкурентоспособность по сравнению с другими устройствами.
Пожелания производителям.
Считаю очень важным, что вынес в отдельный блок. Вы как производители отлично знаете, какие характеристики тока анализируются вашим устройством в поисках дугового пробоя. Поэтому вам будет несложно рассчитать подходящий фильтр для того, чтобы «спрятать» от устройства проблемную нагрузку, вызывающую ложное срабатывание. Было бы приятно видеть как фильтры от производителя, так и список рекомендуемых моделей от сторонних производителей. В таком случае потребитель имел бы инструмент для лечения ложных срабатываний. Например от чрезмерно шумной дедушкиной электробритвы, а как показали тесты – ложные срабатывания не исключены.
