Способы проверки тока утечки

Что такое утечка тока АКБ, как она проявляется

Теоретически при отсутствии подключенной нагрузки к АКБ электролит должен находиться в электрически нейтральном состоянии. Но в реальности утечка тока существует практически всегда, а в некоторых случаях она довольно большая.

Причин возникновения такой нештатной ситуации несколько:

  • неисправности в цепи (проводке, подключенном электрооборудовании);
  • нарушения режимов функционирования электроприборов;
  • ошибки при монтаже/настройке оборудования и электропроводки.

В качестве примера можно назвать перетирание и оголение проводов, которое в результате контактов с токопроводящими веществами (техническими жидкостями, пылью) приводит к короткому замыканию. Поломка электроприборов также может привести к утечкам, даже если это частичная потеря работоспособности – в результате прибор (мультимедийная система или, к примеру, охранная сигнализация) может начать потреблять больше тока, чем положено по номиналу.

Проблема заключается в том, что выявление таких случаев без использования измерительных приборов зачастую не представляется возможным.

Разумеется, подобные случаи не могут оставаться незамеченными длительное время, поскольку существенно увеличивают разряд АКБ. В некоторых случаях батарея садится до состояния, когда запуск двигателя становится невозможным, уже через несколько суток. И тогда двухдневное отсутствие автовладельца застигнет его врасплох, а недельное – может привести к полному выходу из строя аккумуляторной батареи, особенно если она необслуживаемая.

При обнаружении проблемы её устраняют. В нашем случае придётся сильно постараться только для того, чтобы обнаружить, что вызвало утечку тока, и делать это нужно быстро, поскольку не исключено, что это может привести к очень серьёзным последствиям, вплоть до возгорания автомобиля из-за короткого замыкания.

Интересные факты

Понятия «лучший аккумулятор» просто не существует. Разные типы служат для разных целей. Например, кальциевые аккумуляторы имеют слабую утечку тока, но в то же время почти не переносят глубоких разрядов, особенно это наблюдается в зимнее время. В то же время для стандартных «обслуживаемых» батарей, например, свинцово-кислотных, емкостью автомобильного аккумулятора в 18Ah, такой разряд не будет критичен, но постоянно придется проводить замеры и делать промывку и долив дистиллированной воды.

Если температура низкая, то способность аккумулятора «заряжаться» резко сокращается. Поэтому короткие поездки в мороз могут привести к более быстрому разряду. Даже если аккумулятор новый! А это приведет к невозможности запуска мотора!

В зимнее время для аккумулятора хорошим подспорьем будет конструкция с подогревом, которая будет ускорять повышение температуры внутреннего состава батареи. Ведь он имеет определенную вязкость, поэтому его температура понижается или повышается вслед за температурой окружающей среды, с задержкой. И для того чтобы помочь аккумулятору эффективней получать заряд от генератора, необходимо обеспечить дополнительный источник теплого воздуха. А это в свою очередь поможет замедлить разряд батареи во время покоя. Также устройство можно брать домой и после согревания до комнатной температуры ставить на зарядку.

Чем регулярней проводится проверка показателей работоспособности источника питания и состояния «размера» его емкости, тем своевременнее можно заметить увеличение утечки тока, а значит, и провести восстановление. Чем незначительней отклонения, тем легче провести эту процедуру и тем вероятней вернуть утерянный объем. Ведь эксплуатация аккумулятора неизбежно ведет к разрушению свинцовых пластин, образованию подтеков электролита, а все это способствует его медленному выходу из строя.

Всем привет!Решил немного освежить знания физики и применять их на практике.Итак этот метод не сложный требуется мультиметр и лампочка в качестве нагрузки например на 55w.На аккумуляторе нужно увидеть его характеристики и ток холодной прокрутки

В моем случае это ток холодной прокрутки по EN методике. Если у Вас указан ток измеренный другим методом(SAE, DIN, IEC) то можно воспользоваться таблицей перевода:

Итак в моем случае ток холодной прокрутки 600А, емкость 60 а/чЗатем меряем напряжение на клеммах аккумулятора, в моем случае: 12,71ВПодключаем лампочку на 55w например и измеряем напряжение с подключенной лампочкой, в моём случае : 12,5ВПереключаем мультиметр в режим амперметра и подключаем его в разрыв лампочки и аккумулятора(лампочку одним контактом к плюсу, другим контактом к первому щупу мультиметра и вторым оставшимся щупом к минусу аккумулятора), в моем случае ток составил 3,75А

Далее берём калькулятор и считаем:

Рассчитываем начальное внутреннее сопротивление при -18:Rнач = (12,666(ток нрц кальциевого заряженного аккумулятора при -18)-7,5)/600(ток холодной прокрутки) = 0,00861 Ом

Сопротивление зависит от окружающей температуры, примерно 40% при температуре -18 от значения при 25 градусах.Расчитываем эталонное сопротивление:Rэталон=0,00861 / 0,40 = 0,0215 Ом

Рассчитываем текущее внутреннее сопротивление:Rфакт=(12.71(напряжение на аккумуляторе без нагрузки)-12.5(напряжение с лампочкой))/3.75(измеренныйе ток лампочки) = 0,056 Ом

Рассчитываем остаточную запасенную энергиюCфакт=60*0,0215/0,056 = 23,035 А/ч

Учитывая что мой аккумулятор полностью заряжен, то в нем расчетная оставшаяся емкость составляет 23,035 А/ч, что много 50% от первоначальной ёмкости и подлежит утилизации.

Самым важным параметром каждой АКБ является его емкость аккумулятора. Она определяет количество энергии, отдаваемой им за каждый отрезок времени. Это касается всех батарей от автомобильных до телефонных

Знать о них и понимать устройство важно, поскольку при использовании батареи не той емкости могут возникнуть серьезные проблемы при запуске этих устройств

Единицы измерения этой величины – Амперы или Миллиамперы / час. По данному параметру осуществляют выбор АКБ для техники, руководствуясь рекомендованными значениями. При нарушении рекомендаций, к примеру, автомобиль может не запуститься зимой.

Поиск утечки тока

Утечка тока может приводить к неисправности электрических устройств и потере энергии. Чтобы ее обнаружить, необходим мультиметр — устройство, позволяющее измерять напряжение, ток и сопротивление.

Перед началом поиска утечки тока необходимо убедиться, что все устройства, которые могут потреблять энергию, выключены. Затем подключаем мультиметр к цепи, в которой мы хотим обнаружить утечку. Мультиметр может измерять ток постоянный и переменный.

Во время измерения тока мультиметр должен быть подключен в режиме «измерения постоянного тока» или «измерения переменного тока«. Результат измерений показывает нам потребляемый ток, и если он не нулевой, то это может говорить о наличии утечки тока.

Чтобы локализовать утечку тока, следует проверить каждую часть цепи, начиная от розетки. При проверке исключаются из цепи элементы, которые не могут вызвать утечку тока (например, переключатели и лампочки).

Мультиметр позволяет быстро определить наличие утечки тока и способствует дальнейшей диагностике электрической сети.

Что такое ток утечки и откуда он берется

Утечкой называют незапланированный ток, протекающий в электроцепи.

Почему он возникает:

  • неисправна проводка или приборы-потребители, нарушена их нормальная работа;
  • проводка или оборудование смонтированы или настроены неправильно.

Что до первого пункта, возможно, перетерлись провода, вышел из строя один из электроприборов, произошло замыкание оголенной проводки и контактов оборудования жидкостями, проводящими ток (вода, электролит и пр.). Иногда поломка проявляется частично. Например, один из потребителей, допустим сигнализация или магнитола, «тянет» больше тока, чем надо. Внешне это определить удается не всегда.

Во втором случае все объясняется ошибками в монтаже или неправильным пользованием электрическим оборудованием. Один из примеров: водитель отключает зажигание, а обогрев стекол работает дальше, или аудиосистема не переключается в спящий режим, и продолжает получать питание.

Поэтому, заметив, что при выключенном двигателе батарея быстро теряет заряд, пора начинать принимать меры. В первую очередь проверяют электрооборудование автомобиля на ток утечки. Решить такую неприятность рекомендуется быстрее. Сложности при пуске мотора – не единственное, с чем может столкнуться водитель. Короткое замыкание, поломка приборов, возгорание – вот одни из последствий.

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме


Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

  • Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
  • Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

В скрытой проводке в доме или квартире


Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

  • Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
  • Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
  • Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Устранение утечки тока в автомобиле

Устранение неисправностей, в случае выявления «протекающей» цепи, нужно начать с внимательного осмотра проводки и самих приборов. Причиной может стать и повреждённая изоляция проводов, и скопление грязи в местах подключения приборов, и наличие воды или хотя бы запотеваний в самих приборах – всё это приводит к образованию нежелательных токоведущих дорожек. Поэтому способ, каким можно устранить утечку тока в автомобиле, приходится выбирать в зависимости от причин – изолировать провода, удалять грязь, просушивать воду. Кроме того, можно сразу и предпринять меры, благодаря которым ситуация не повторится – где надо, можно защитить провода от перетирания или перегрева, надев на них шланги подходящего диаметра, предотвратить попадание воды в приборы.

Поиск утечки, устранение проблемы

Если вы выяснили, что при выключенном зажигании и отключенных потребителях аккумулятор продолжает потреблять ток в объёме 50-80 мА или больше, это серьёзная проблема, которую необходимо устранить.

Но для этого нужно локализовать неисправность. Первым в числе подозреваемых находится генератор. Его диагностика проводится следующим образом:

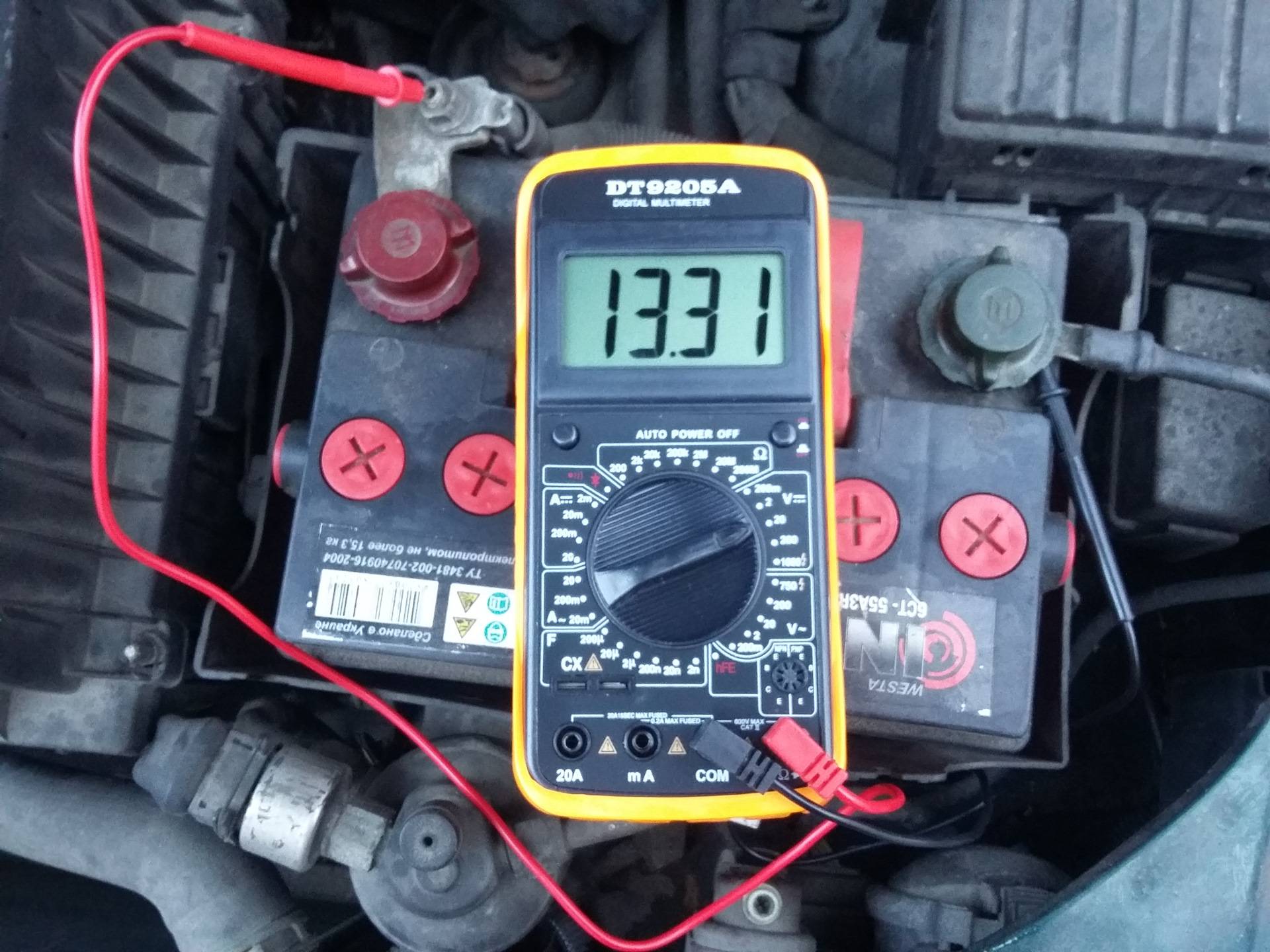

  • производим замеры напряжения на АКБ при скинутых клеммах (красный провод щупа идёт к плюсовому выводу, черный – к минусу). Если батарея полностью заряжена, прибор должен показать 12,4-12,9 В;
  • надеваем клеммы, заводим силовой агрегат и включаем несколько электроприборов (климатическую установку, обогрев стекла, магнитолу) и снова измеряем напряжение на батарее, соблюдая правильную полярность. В зависимости от количества и мощности включённых потребителей, прибор должен выдать 13,0-14,2 В;
  • если значение ниже 13 вольт, очевидно, что вы нашли утечку тока аккумулятора, и это неисправный генератор;
  • в противном случае нужно продолжить поиски в остальной части электросети автомобиля.

Как он протекает

  1. Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
  2. Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи. И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Советы

Часто проблема с утечкой тока возникает при неправильном подключении дополнительных элементов к электрической цепи автомобиля. Для подобных «врезок» в цепь, необходима линия с наименьшей нагрузкой. Каждый прибор и электрический элемент оказывает определенную нагрузку на систему питания. Под этот параметр подбирается сечение проводов для подключения и предохранитель для защиты от перегрузок. Для подобных нештатных элементов должен быть предусмотрен отдельный выключатель. Подключение «куда попало» запрещено. Могут возникнуть перегрузки, вплоть до возникновения пожара.

Для предотвращения утечек тока необходимо следить за чистотой подкапотного пространства. Грязь, песок, масляные пятна на аккумуляторе, генераторе, стартере могут привести к утечке напряжения через массу, при попадании влаги на корпуса этих устройств.

Стоит помнить, что автомобили классических моделей ВАЗ имеют очень слабую электрическую схему и генератор. Перегружать такую цепь мощными габаритными огнями и стереосистемами нельзя.

Отдельное место при возникновении утечек занимает соединение раннее оборванных проводов. Такие соединения не должны выполняться обычной скруткой. Она подвержена размыканию и окислению. Каждое соединение должно быть пропаяно и защищено изоляцией.

Замер утечки тока в автомобиле мультиметром

Мультиметр – инструмент для измерения утечки тока

Теперь рассмотрим самое главное — как замерить утечку тока в автомобиле. Всё, что для этого понадобится — это абсолютно любой мультиметр

При замерах крайне важно придерживаться правил безопасности. В противном случае можно и мультиметр сжечь, и травмироваться, и электронику автомобиля повредить

Алгоритм проверки такой:

Откройте капот и зафиксируйте кнопку, которая подаёт сигнал на охранную систему о его открывании.
Переведите автомобиль в режим стоянки — отключите всё, кроме того, что обычно остаётся в ждущем режиме. Например, сигнализацию, пишущий видеорегистратор и так далее.
Снимите с аккумулятора клемму со знаком минус. Вопреки расхожему мнению снимать можно и плюсовую. Однако «массу» отключать более правильно и на 100% безопасно.
Мультиметр переведите в режим измерения тока в диапазоне до 10 А. Соответствующим образом переставьте на приборе плюсовой щуп. Никогда не пытайтесь измерять ток утечки на автомобиле, используя малый диапазон на мультиметре (до 200 мА). В момент подключения клеммы будет скачок тока, которого предохранитель в измерительном приборе может не выдержать.
Один щуп мультиметра закрепите на снятом минусовом зажиме, а второй на клемме АКБ, с которой этот зажим был снят. Называется такое подключение — в разрыв цепи. Когда вы сняли клемму, вы разорвали цепь, а теперь подключили в разрыв мультиметр.
Если в результате отключения АКБ от бортовой сети сбросилась охранная сигнализация, включите её повторно.
Подождите некоторое время. В некоторых случаях ждать не нужно — ток утечки можно засекать сразу. В машинах, напичканных электроникой, необходимо дать время на то, чтобы все системы перешли в ждущий режим. В редких случаях приходится ждать до 5 минут

Если на это не обратить внимание, то можно забить панику без причины.
Когда показания мультиметра выровняются — зафиксируйте их. Это и есть утечка тока на вашем автомобиле.
Ни в коем случае ничего не включайте во время проведения измерений! Даже слабая нагрузка включается со скачком тока, что может привести к перегоранию предохранителя в мультиметре.
Тем более не пытайтесь запускать двигатель, когда в разрыве цепи находится мультиметр!!! Он рассчитан всего лишь на 10 ампер, а во время работы стартера по цепи потечёт ток силой 100 — 200 А.

Дальше остаётся только сравнить полученные показатели с нормами, описанными выше. В целом, если мультиметр намерял менее 0,12 А (120 мА), то причин для беспокойства нет. Если же утечка тока больше, чем эта цифра, то следует заняться поиском причины.

Принцип подключения потребителей тока к бортовой сети

Электроток будет течь по проводнику, только если замкнуть электроцепь. Потребление электричества должно быть штатным — клемма аккумулятора «плюс»—потребитель—клемма «минус», при этом цепь не должна разрываться. В качестве примера мы привели простейшую схему. В вашей машине потребители подсоединены к схеме, сложность которой в несколько раз выше. Поэтому непрофессиональному автоэлектрику будет трудно понять все нюансы.

Как выполнить проверку утечки тока в автомобиле? Ориентируйтесь на расположенное выше изображение. На нем вы можете увидеть, что есть единый «минус» у лампы и клеммы 85 реле, обычно он соединяется с «массой» (кузов).

При этом на положительном проводе установлен выключатель, размыкающий цепь. Когда контакты выключателя замыкаются, электричество идет через катушку реле, которая подсоединена к 85-му и 86-му контактам. За счет электромагнитного поля катушка начинает замыкать 87-й и 30-й контакты, а электроток идет через лампы.

Описанная схема стандартная для большинства транспортных средств. Однако обычно цепь размыкает дополнительный выключатель — замок зажигания, при этом плавкий предохранитель бывает врезан в положительный провод. Чтобы было удобнее, один или два монтажных блока объединяют в себе реле с предохранителями. Зная это, вы не испытаете шок, когда увидите множество жгутов проводки. А также сможете, подразделив огромное количество объединенных цепей на мини-схемы, провести проверку утечки тока в автомобиле клещами.

Часть автоприборов объединяются в общие сети. Вообразите, что это — один потребитель, но просто разросшийся в пространстве. Выявлена утечка тока в автомобиле после проверки? Причина — разные цепи подключаются друг к другу или же к «массе» машины по причине того, что изоляция проводки пришла в негодность. Также утечка может происходить из-за «мостов» электротока, которые появляются из-за грязи.

Способы проверки

Автовладельцев, столкнувшихся с быстрым разряжением аккумулятора, начинает интересовать, как проверить утечку тока в автомобиле мультиметром. Сделать это можно самостоятельно, без обращения в сервис.

Для начала необходимо разобраться, какое напряжения является нормой утечки тока в автомобиле. Для машин без дополнительно подключенных электрических приборов, допустимый ток утечки варьируется от 20 до 30 мА. Для автомобилей с мощными габаритными огнями, стереосистемой с усилителем, колонками и телевизором, норма утечки может доходить до 80-90 мА. Далее будут описаны способы, как найти утечку напряжения.

Способ 1

Утечку тока в автомобиле мультиметром нужно начинать замерять с аккумулятора. Батарея должна держать заряд при отключении всех систем, при этом показания нагрузки (ампер), не должны быть выше нормы утечки.

Для проверки понадобится тестер или мультиметр, переключенный в режим замера постоянного напряжения до 20 вольт. Далее необходимо:

  1. Выключить зажигание, закрыть все двери на ключ, поднять стекла.
  2. Красный контрольный щуп тестера подключить к клемме «+» аккумулятора.
  3. Черный щуп мультиметра подключить к клемме «–» на АКБ.
  4. Так с помощью мультиметра замеряется общее напряжение батареи, которое должно быть не ниже 12 вольт. Дополнительную проверку можно провести утром, после 8–12 часов простоя автомобиля. Отклонение в 1 вольт вполне приемлемо для разряжения при допустимой норме утечки.

Далее необходимо проверить ток утечки на аккумуляторе автомобиля.

  1. Красный контрольный щуп соединить с корпусом батареи.
  2. Черный щуп с «минусом» АКБ.
  3. Если изоляция исправна, ток утечки не должен определиться тестером. Если замер дал результаты, стоит помыть и почистить корпус батареи и повторить проверку.

Этим способом можно обнаружить утечку через короткое замыкание самого аккумулятора. Проблема возникает, если на корпус попала влага или он сильно загрязнен.

Способ 2

Если первый способ не дал результатов, то искать проблему нужно в электроцепи. Поиск также начинается с АКБ.

  1. Тестер перевести в режим амперметра.
  2. При помощи гаечного ключа ослабить крепление клеммы «минус» на батарее.
  3. Снять клемму.
  4. Красный щуп соединить с клеммой «минус» на АКБ.
  5. Черный щуп с концом провода, который отключили от АКБ.

Тестер покажет ток утечки в автомобиле. Этот способ поможет померить и вычислить значения, которые превышают стандартную норму. При этом проверку на «+» проводе проводить не допускается, так как только через этот провод происходят утечки.

Способ 3

Для этого способа понадобятся измерительные клещи. Это специальный тестер для замера электрической нагрузки. Перед поиском утечки, необходимо отключить оба контрольных щупа от прибора. Далее перевести токоизмерительные клещи в режим замера ампер. Для того чтобы проверить цепь на неисправность, необходимо открыть клещи и закрыть их вокруг клеммы «+» аккумулятора. Тестер покажет значение утечки при отключенной цепи питания.

Если в процессе замеров любым из трех способов, была обнаружена утечка части напряжения, источник потребления необходимо найти. Мастера ищут подобные неисправности методом исключения.

Интерпретация результатов

Получение точных и надежных результатов измерения тока утечки важно для электронных и электротехнических систем. Интерпретация этих результатов позволяет определить, есть ли утечка тока в системе и какой уровень этой утечки

Это помогает выявить возможные проблемы и предотвратить серьезные повреждения оборудования.

Интерпретация результатов измерения тока утечки включает в себя следующие шаги:

  1. Прочитать значения измеренного тока утечки с прибора.
  2. Сравнить полученные значения с допустимыми нормами и стандартами. Каждая система имеет свои предельные значения, которые необходимо соблюдать. Если измеренный ток утечки превышает допустимые нормы, возможна проблема в системе.
  3. Оценить влияние измеренного тока утечки на работу системы. Если утечка тока незначительна и не влияет на нормальное функционирование системы, проблема может быть несущественной. Однако, если ток утечки значительный и может привести к повреждению оборудования или нарушению работы системы, необходимы дополнительные проверки и устранение утечки.
  4. Выявить возможные источники утечки тока. Определение причины тока утечки помогает устранить проблемы и предотвратить их возникновение в будущем.
  5. Произвести дополнительные измерения. После устранения утечки тока желательно повторить измерения для проверки эффективности проведенных мероприятий.

Интерпретация результатов измерения тока утечки требует опыта и знаний в области электроники и электротехники. Использование специализированных приборов и оборудования также является необходимым для получения точных результатов и выявления возможных проблем.

Измерения с помощью специального оборудования

Существует ли профессиональный прибор для измерения тока утечки? Разумеется, но пользоваться им в домашних условиях нерационально (в смысле покупки). Другое дело, если такой прибор совмещен с мультиметром, и его функционал расширен.

Это так называемые токовые клещи, предназначенные для работы с проводниками без отключения электропитания.

Мало того, если электроприбор отключить от сети, померить ток утечки будет невозможно.

Как он работает? Истинное назначение клещей — бесконтактное определение токов нагрузки на силовых линиях. Почему нельзя использовать возможности прибора для иных целей? Охватить кабель питания можно только целиком, то есть фазный провод и нулевой будут в кольце вместе с заземляющим проводником. Замер не получится.

Использование токовых клещей для измерения тока утечки

Распускать силовой кабель на отдельные провода нежелательно, это опасно для дальнейшего использования. Выход есть: надо изготовить временный удлинитель, предназначенный исключительно для замеров.

  • распускаем кабель из общей наружной изоляции на три отдельных проводника;
  • подключаем электроустановку, на которой требуются измерения;
  • фиксируем данные, которые измерял прибор по каждому проводу.

Если значение отлично от нуля, ток утечки присутствует. Необходимо тщательно проверить всю внутреннюю электросхему внутри электроустановки. Если это невозможно сделать в домашних условиях — изделие отдается в ремонт в профильную мастерскую. Пользоваться им опасно. А при наличии в помещении УЗО, будет постоянно срабатывать защита.

Штатный режим измерения тока утечки предусмотрен, но для этого электроприбор должен иметь выносной (отдельный) заземляющий проводник. Если есть возможность подключить на корпус отдельную клемму — необходимо соединить переносной заземлитель с корпусом, и замерить клещами ток при включенном состоянии электроприбора.

Так же, как и в предыдущем случае, значение должно быть нулевым.

Специальные измерители токов утечки

Для общего образования рассмотрим специализированный прибор ИТВ 140Р. Он не предназначен для ремонтных измерительных работ, его задача — постоянный контроль за состоянием электроустановок.

Измерительная часть располагается в непосредственной близости от потенциального места утечки, а съем информации производится дистанционно

Поскольку речь идет об электроустановках, работающих под напряжением более 1000 В, такая предосторожность необходима для безопасности

Разумеется, такие приборы в домашних условиях не применяются.

Еще один вариант специального прибора — емкостной дистанционный измеритель токов утечки. С помощью специального датчика электромагнитных волн, он определяет наличие электротока на заземляющих шинах. Однако стоимость такого оборудования слишком велика для личного пользования.

Алгоритм поиска утечки

Чтобы найти утечку, в первую очередь надо снять аккумулятор и зарядить его от стороннего ЗУ до номинального напряжения. После установки на место, надо, не включая зажигания, измерить ток, потребляемый бортовой сетью авто. Если он превышает допустимое значение, надо искать нештатного потребителя. Для этого можно замерять ток на плюсовом проводе к каждой нагрузке или просто поочередно отключать устройства, контролируя общий ток и определяя вклад в него от каждого устройства. Так можно обнаружить нагрузку, которая потребляет излишнюю энергию.

Положение мультиметра и разъема для красного щупа — 10А

Если такой потребитель не найден, надо завести двигатель и измерить напряжение на генераторе. Оно должно быть в указанных выше пределах (и однозначно выше напряжения аккумулятора). Также полезно проверить направление тока – он должен вытекать из генератора и втекать в АКБ. Если нет – надо искать причину. В первую очередь надо визуально осмотреть контакты силовой цепи (это можно сделать с самого начала, при первом осмотре подкапотного пространства).

Окисленные клеммы аккумулятора.

Если обнаружено окисление или ржавчина на контактирующей поверхности, надо снять клеммы, счистить рыхлый слой загрязнения. Плотный слой удаляется напильником или наждачной шкуркой соответствующей степени зернистости.

Если окисления нет или его удаление не помогло, есть повод подозревать неисправность генератора. Заедание подшипников можно проверить самостоятельно, откинув ремень генератора и прокрутив ротор рукой. Он должен вращаться легко и плавно, без заеданий и посторонних шумов. Выгорание диодного моста иногда можно обнаружить визуально. Также его можно проверить мультиметром – каждый диод отдельно.

Проверка диодного моста.

Снимать или отключать аккумулятор при работающем двигателе, чтобы проверить работу генератора, крайне не рекомендуется. Он служит своеобразным буферным элементом, защищающим оборудование автомобиля (в первую очередь, электронное) путем сглаживания выбросов напряжения, неизбежно возникающих при работе генератора. Для проверки устройства на стенде надо обратиться в сервисный центр.

Проверка генератора на стенде.

Если все в порядке, надо попросить кого-нибудь нажать педаль газа (а в автомобилях с тросовой проводкой педали топливной заслонки можно увеличить обороты самостоятельно) и определить уровень напряжения на аккумуляторе. Он должен повыситься, но оставаться в пределах нормы. Если нет – повод для диагностики генератора.

Далее надо включить всех потребителей, которые обычно включены при езде (музыка, освещение и т.п.), и проверить общее потребление. Если оно выше нормы – надо принимать решение об отключении части из них или замене генератора на более мощный.

Рекомендуем: Как из блока питания компьютера сделать зарядное устройство

Утечка тока и способы ее устранения

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.
