Устройство электромеханического УДТ
Электромеханические УЗО состоят из следующих основных деталей:
- корпуса;
- контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
- измерительного трансформатора и выпрямителя;
- поляризованного реле;
- системы механического отключения (расцепителя);
- системы гашения электрической дуги;
- тестовой кнопки и резистора.
Поляризованное реле
Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.
Кнопка «ТЕСТ»
В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.

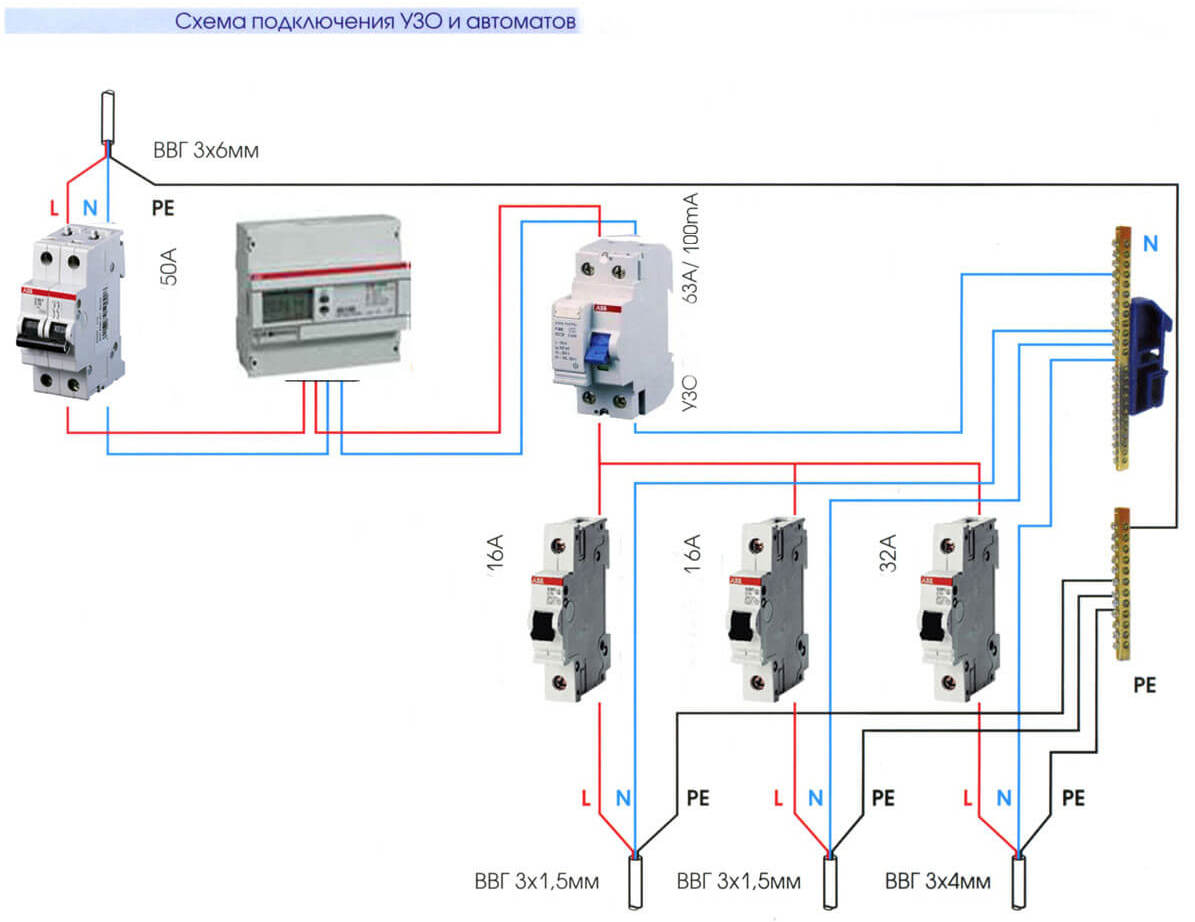

Как правильно подключать устройства защитного отключения
При подключении устройств защиты от токов утечки необходимо соблюдать несколько базовых правил.
Первое и самое важное. УЗО и дифавтоматы должны эксплуатироваться в сетях с глухозаземленной нейтралью с отдельным заземляющим проводом (трехпроводная или пяти проводная система). При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены
Заземление может осуществляться через контакты розеток или отдельным проводом «под болт»
При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены. Заземление может осуществляться через контакты розеток или отдельным проводом «под болт».
Второе. Необходимо следить за правильностью подключения проводов. Ноль должен подключаться к клеммам, помеченным буквой «N», а фазы к фазным клеммам. Это правило, на первый взгляд неочевидное, связано с подключением тестовой кнопки и электронной схемы защиты.
Третье. Нельзя соединять между собой одноименные проводники защищаемые разными УЗО. Такую ошибку часто совершают неопытные электрики, используя общий ноль для нескольких блоков розеток. Такое соединение при подключении нагрузки моментально приводит к срабатыванию защиты.
Ошибки в схемах подключения из-за которых выбивает УЗО
Как было сказано выше УЗО срабатывает на токи утечки, т.е. если сработало УЗО — это значит, что произошло попадание человека под напряжение или по какой либо причине оказалась повреждена изоляция электропроводки или электрооборудования.
Но что если УЗО самопроизвольно срабатывает и при этом повреждений нигде нет, а подключенное электрооборудование исправно? Возможно все дело в одной из следующих ошибок в схеме сети защищаемой УЗО.
Одной из самых распространенных ошибок является объединение нулевого защитного и нулевого рабочего проводника в зоне действия УЗО:
В этом случае величина тока выходящего из сети через УЗО по фазному проводу будет больше чем величина тока возвращающегося в сеть по нулевому проводнику т.к. часть тока будет протекать мимо УЗО по проводнику заземления, что приведет к срабатыванию УЗО.
Так же, часто встречаются случаи использования в качестве нулевого рабочего проводника проводник заземления или стороннюю проводящую заземленную часть (например арматуру здания, систему отопления, водопроводную трубу). Такое, подключение как правило происходит при повреждении нулевого рабочего проводника:
Оба этих случая приводят к тому, что УЗО выбивает, т.к. ток выходящий из сети по фазному проводу ток через УЗО не возвращается обратно в сеть.
Расскажем про УЗО: что это такое и как работает
В наш век высоких технологий люди со всех сторон окружены огромным количеством приборов и устройств, работающих при помощи электроэнергии. А чем больше их число, тем выше вероятность поражения человека электрическим током. Во избежание этого было изобретено УЗО. Что это такое и для чего нужно, мы подробно расскажем в этой статье.
Назначение
Устройство защитного отключения (УЗО) предназначено для дифференциальной защиты человека от поражения электрическим током при касании корпуса электрооборудования (бытовых электроприборов), который при нарушении изоляции оказался под напряжением.
Когда УЗО срабатывает
Продолжим рассказ об УЗО. Что это такое и как работает? Через человека, прикасающегося к находящемуся под напряжением корпусу электроприбора, начинает протекать электрический ток. Когда он достигает величины 30 мА, происходит отключение УЗО. В результате этого напряжение автоматически отключается от поврежденного оборудования. При этом человек ничего не чувствует, так как болезненные ощущения возникают при гораздо больших токах (от 50 мА). Смертельным для человека является ток в 100 мА.
Из чего состоит УЗО
Устройство защитного отключения включает в себя трансформатор тока, исполнительный механизм (реле и система ломающихся рычагов), схему самотестирования. Более совершенные устройства содержат в своей конструкции систему электромагнитной и обратнозависимой от величины тока отсечки (защита от токов короткого замыкания и от перегрузки).
Принцип работы УЗО
Что это такое? Каким образом это устройство приводится в действие? Сейчас расскажем обо всем этом максимально подробно. В основу действия УЗО заложен принцип работы трансформатора тока (ТТ). Фазные и рабочий нулевой проводники проходят через трансформатор тока. При нормально действующем оборудовании (с неповрежденной изоляцией) величины токов, протекающих по ним, равны по величине, но обратны по направлению. В результате этого они индуцируют магнитные потоки в обмотке ТТ, одинаковые по величине, но обратные по направлению, которые полностью компенсируют друг друга (на концах вторичной обмотки ТТ отсутствует напряжение). При нарушении изоляции оборудования часть тока фазного проводника утекает на землю через заземляющий проводник (если корпус прибора заземлен) или через человека, прикоснувшегося к этому электроприбору. В результате этого величина тока, протекающего по нулевому рабочему проводнику, становится меньше идущего по фазному. Это приводит к тому, что магнитные потоки в обмотке трансформатора становятся разными по величине. В результате на концах обмотки ТТ появляется напряжение. Через реле, подключенное к ним, начинает протекать ток. При достижении разницы величин в 30 мА срабатывает реле, приводящее в действие систему ломающихся рычагов. Оборудование отключается.
Включение УЗО
Оно производится только после выявления и устранения неисправности электрооборудования, приведшей к срабатыванию устройства, путем нажатия на взводящие рычаги.
Заключение
В этой статье мы достаточно подробно познакомили вас с УЗО: что это такое, как работает и для чего применяется. Надеемся, эта информация вам пригодится.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Технические характеристики и расшифровка обозначений

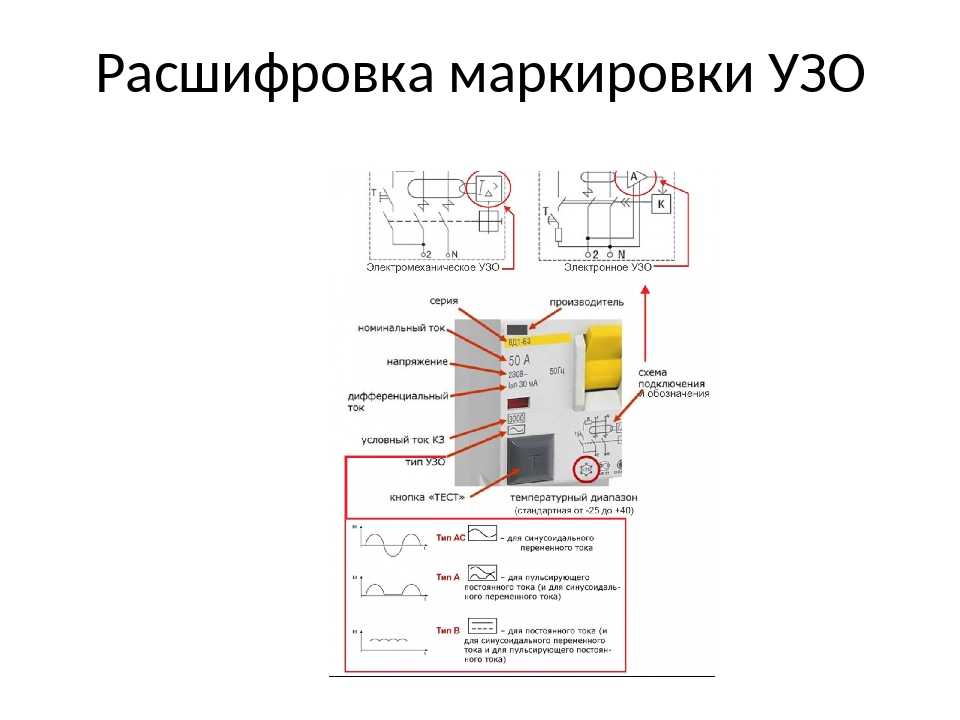

Обозначение маркировки на корпусе
Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:
- торговая марка и серийный номер;
- тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
- номинальный рабочий ток;
- величина утечки, при которой УЗО отключает питающую цепь;
- рабочее напряжение.
Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.
После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.
Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).
Где применяется УЗО?
Для того чтобы ответить, где необходимо использовать УЗО, обратимся к ПУЭ (7 издание), а именно пунктам 7.1.71-7.1.85. Сделаем «выжимку» из этих требований:
- УЗО необходимо для отключения поврежденных участков цепи и для предотвращения поражения током человека или возгорания проводки;
- УЗО применяется на групповых линиях, питающие штепсельные розетки розетки для переносных электроприемников;
- В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках. Для частного дома — в распределительном щитке или ВРУ;
- Рекомендуется применять УЗО с функцией отключения сверхтоков (диф. автомат) для линий, питающих штепсельные розетки. В случае если таких линий много, в целях экономии можно использовать после УЗО группу автоматических выключателей. (п. 7.1.79);
- Для линий, питающих штепсельные розетки, необходимо применять УЗО с диф. током срабатывания не более 30 мА. (п. 7.1.79). Для защиты от возгорания используются УЗО на 300 мА. Такое УЗО устанавливают после счетчика, до распределения на отходящие линии;
- Уставка (предельно допустимое значение параметра) по времени у вводного УЗО должна быть больше в 3 раза, чем уставка УЗО на отходящих линиях. Это обеспечит селективность защиты. То есть при повреждении на отходящей линии, вводное УЗО не успеет сработать, и отключиться лишь поврежденный участок. (п 7.1.73);
- УЗО не должно срабатывать при исчезновении в сети напряжения.
Где ставить?
Ставим в распределительных квартирных щитках и щитках частных домов на линии, питающие розетки. Для трехфазных приемников (например, трехфазных станков) применяем четырехполюсное (3-х фазное) УЗО, для однофазных – двухполюсное (однофазное) УЗО. Применять 3-х фазное УЗО для 3 отходящих линий нельзя. Несимметричная нагрузка вызовет ложное срабатывание УЗО (например, после 3-х фазного УЗО, фазы ушли на разные постройки).
Разновидности
Классифицируют все устройства по нескольким параметрам:
- по форме токовой утечки;
- по способу действия;
- по временной выдержке;
- по конструктивному исполнению.
Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.
По форме токовой утечки
Все устройства в зависимости от токовой утечки классифицируются на три типа:
На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:
«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.
Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.
По принципу действия
По принципу действия УЗО подразделяются на электронные и электромеханические.
Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.
Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.
Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:
- в подъездном распределительном щитке повредилась нулевая жила;
- внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.
При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.
Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.
По временной выдержке
Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».
УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.
Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».
Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.
Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).
Про основные характеристики УЗО на видео:
По конструктивному исполнению
Конструктивно УЗО различаются в зависимости от количества полюсов:
- в сетях однофазного напряжения применяют двухполюсные модели;
- в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.
По другим параметрам
Есть ещё несколько параметров, по которым классифицируются УЗО:
- По установке (стационарные и переносные).
- По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
- По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
- По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).
Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.
Устройство защитного отключения (УЗО) – описание
Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.
Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.
В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.
Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.
Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.
УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.
Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.
Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.
Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.
Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.
Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?
Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.
При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.
В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.
Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.
УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.
Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.
Что такое узо в электрике
От чего оно защищает
Не так редко фаза замыкается на корпус электроприбора. Более всего подвержены таким утечкам ТЭНы стиральных машинок и электронагревателей, если деталь, образующая тепло, нагревается электричеством.
Ещё одна проблема с утечкой – неправильное подключение проводов, например, когда вместо клемм делают скрутки, которые затем просто оставляются в штробах и заштукатуриваются. При высокой влажности скрутка начнёт давать утечку в стену. УЗО будет постоянно отключать ток, пока проблемное место не подсохнет, или пока скрутка не будет корректно заменена клеммной коробкой.
Когда решается вопрос монтажа того или иного устройства нужно разобраться с местом монтажа. В зависимости от свободного места принимается решение о том или ином устройстве. Если речь идет о вновь возводимом доме, то это решается достаточно легко еще при проектировании и тут проблемы быть не может. А когда переоборудование предполагается в уже существующем строении и монтаж дополнительного оборудования в электрическом щитке затруднен, выбор падает на УЗО, так как автоматы уже стоят и остается защитить от токов утечки.Но есть и другой вариант. В том случае, если автоматы стоят на входе в электрическую схему всего жилища, а не какой-то его части, решение напрашивается само собой – диффавтомат, который обеспечит защиту и от КЗ, и от токов утечки.
Маркировка

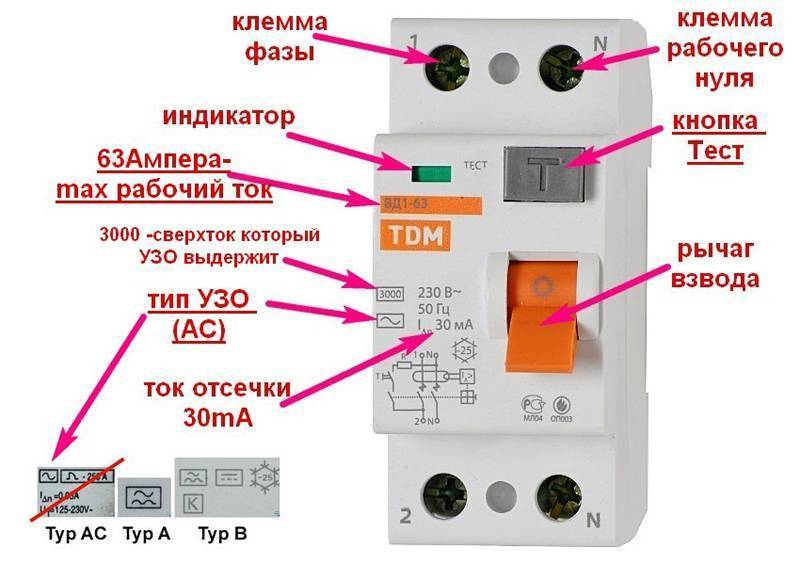

Маркировка наносится на корпус УЗО. В ней указываются:
