Для чего нужен тиристор, его устройство и принцип работы
Тиристором называется полупроводниковый прибор, имеющий два состояния:
- открытое (пропускает ток в одном направлении);
- закрытое (не пропускает ток).
Состоит этот полупроводниковый прибор из 4 слоев (областей) полупроводника (в большинстве случаев – кремния) с различной проводимостью и имеет структуру p-n-p-n.
Такой тиристор называется динистором (диодный тиристор). Подобно диоду он имеет два вывода и отпирается напряжением определенного уровня, приложенным в прямом направлении к аноду и катоду.
Более распространен триодный тиристор – тринистор. Он имеет ту же структуру, но с дополнительным выводом – управляющим электродом (УЭ). Все операции с тринистором производятся посредством УЭ.
Также существуют тиристоры с двумя управляющими электродами, но они получили меньшее распространение.
Свойства тиристоров
По своим качествам, тиристоры относятся к полупроводниковым приборам. В их полупроводниковой пластине присутствуют смежные слои, обладающие различными типами проводимости. Таким образом, каждый тиристор представляет собой прибор, имеющий четырехслойную структуру р-п-р-п.
К крайней области р-структуры производится подключение положительного полюса источника напряжения. Поэтому, данная область получила название анода. Противоположная область п-типа, куда подключается отрицательный полюс, называется катодом. Вывод из внутренней области осуществляется с помощью р-управляющего электрода.
Классическая модель тиристора состоит из двух , имеющих разную степень проводимости. В соответствии с данной схемой, производится соединение базы и коллектора обоих транзисторов. В результате такого соединения, питание базы каждого транзистора осуществляется с помощью коллекторного тока другого транзистора. Таким образом, получается цепь с положительной обратной связью.
Если ток отсутствует в управляющем электроде, то транзисторы находятся в закрытом положении. Течение тока через нагрузку не происходит, и тиристор остается закрытым. При подаче тока выше определенного уровня, в действие вступает положительная обратная связь. Процесс становится лавинообразным, после чего происходит открытие обоих транзисторов. В конечном итоге, после открытия тиристора, наступает его стабильное состояние, даже в случае прекращения подачи тока.
Тиристор в цепи постоянного тока
Включение обычного тиристора осуществляется подачей импульса тока в цепь управления положительной, относительно катода, полярности. На длительность переходного процесса при включении значительное влияние оказывают характер нагрузки (активный, индуктивный и пр.), амплитуда и скорость нарастания импульса тока управления iG , температура полупроводниковой структуры тиристора, приложенное напряжение и ток нагрузки. В цепи, содержащей тиристор, не должно возникать недопустимых значений скорости нарастания прямого напряжения duAC/dt, при которых может произойти самопроизвольное включение тиристора при отсутствии сигнала управления iG и скорости нарастания тока diA/dt. В то же время крутизна сигнала управления должна быть высокой.
Среди способов выключения тиристоров принято различать естественное выключение (или естественную коммутацию) и принудительное (или искусственную коммутацию). Естественная коммутация происходит при работе тиристоров в цепях переменного тока в момент спадания тока до нуля.
Способы принудительной коммутации весьма разнообразны. Наиболее характерны из них следующие: подключение предварительно заряженного конденсатора С ключом S (рис 3, а); подключение LC-цепи с предварительно заряженным конденсатором CK (рис 3 б); использование колебательного характера переходного процесса в цепи нагрузки (рис 3, в).
Рис. 3. Способы искусственной коммутации тиристоров: а) – посредством заряженного конденсатора С; б) – посредством колебательного разряда LC-контура; в) – за счёт колебательного характера нагрузки
При коммутации по схеме на рис. 3,а подключение коммутирующего конденсатора с обратной полярностью, например другим вспомогательным тиристором, вызовет его разряд на проводящий основной тиристор. Так как разрядный ток конденсатора направлен встречно прямому току тиристора, последний снижается до нуля и тиристор выключится.
В схеме на рис. 3,б подключение LC-контура вызывает колебательный разряд коммутирующего конденсатора Ск. При этом в начале разрядный ток протекает через тиристор встречно его прямому току, когда они становятся равными, тиристор выключается. Далее ток LC-контура переходит из тиристора VS в диод VD. Пока через диод VD протекает ток контура, к тиристору VS будет приложено обратное напряжение, равное падению напряжения на открытом диоде.
В схеме на рис. 3,в включение тиристора VS на комплексную RLC-нагрузку вызовет переходный процесс. При определенных параметрах нагрузки этот процесс может иметь колебательный характер с изменением полярности тока нагрузки iн. В этом случае после выключения тиристора VS происходит включение диода VD, который начинает проводить ток противоположной полярности. Иногда этот способ коммутации называется квазиестественным, так как он связан с изменением полярности тока нагрузки.
Как работает такое устройство?
Описанные ниже характеристики будет соответствовать большинству схем.
- Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
- Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.
При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.
Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).
В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.
Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.
Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.
Проведем проверку тиристора при питании схемы постоянным током.
В качестве нагрузочного сопротивления и наглядного индикатора работы тиристора, применим маломощную электрическую лампочку на соответствующее напряжение.
Величина сопротивления резистора R
выбирается из расчета, чтобы ток, протекающий через управляющий электрод – катод, был достаточным для включения тиристора.
Ток управления тиристором пройдет по цепи: плюс (+) – замкнутая кнопка Кн1 – замкнутая кнопка Кн2 – резистор R – управляющий электрод – катод – минус (-).
Ток управления тиристора для КУ202 по справочнику равен 0,1 ампера. В реальности, ток включения тиристора, где то 20 – 50 миллиампер и даже меньше. Возьмем 20 миллиампер, или 0,02 ампера.
Основным источником питания может быть любой выпрямитель, аккумулятор или набор батареек.
Напряжение может быть любым, от 5 до 25 вольт.
Определим сопротивление резистора R
.
Возьмем для расчета источник питания U = 12 вольт.R = U: I = 12 В: 0,02 А = 600 Ом.
Где: U – напряжение источника питания; I – ток в цепи управляющего электрода.
Величина резистора R будет равна 600 Ом.
Если напряжение источника будет, например, 24 Вольта, то соответственно R = 1200 Ом.
Схема на рисунке №1 работает следующим образом.
В исходном состоянии тиристор закрыт, электрическая лампочка не горит. Схема в таком состоянии может находиться сколько угодно долго. Нажмем кнопку Кн2 и отпустим. По цепи управляющего электрода пойдет импульс тока управления. Тиристор откроется. Лампочка будет гореть, даже если будет оборвана цепь управляющего электрода.
Нажмем и отпустим кнопку Кн1. Цепь тока нагрузки, проходящего через тиристор, оборвется и тиристор закроется. Схема придет в исходное состояние.
Виды тиристоров
Выше были рассмотрены запираемые, но существует еще немало типов полупроводниковых тиристоров, о которых также стоит упомянуть. В самых различных конструкциях (зарядные устройства, переключатели, регуляторы мощности) используются определенные типы тиристоров. Где-то требуется, чтобы управление проводилось путем подачи потока света, значит, используется оптотиристор. Его особенность заключается в том, что в цепи управления используется кристалл полупроводника, чувствительный к свету. Параметры тиристоров различны, у всех свои особенности, характерные только для них. Поэтому нужно хотя бы в общих чертах представлять, какие виды этих полупроводников существуют и где они могут применяться. Итак, вот весь список и основные особенности каждого типа:
- Диод-тиристор. Эквивалент этого элемента – тиристор, к которому подключен встречно-параллельно полупроводниковый диод.
- Динистор (диодный тиристор). Он может переходить в состояние полной проводимости, если превышается определенный уровень напряжения.
- Симистор (симметричный тиристор). Его эквивалент – два тиристора, включенных встречно-параллельно.
- Тиристор инверторный быстродействующий отличается высокой скоростью коммутации (5… 50 мкс).
- Тиристоры с управлением полевым транзистором. Часто можно встретить конструкции на основе МОП-транзисторов.
- Оптические тиристоры, которые управляются потоками света.
Разновидности тиристоров
- – тиристор диодный, имеет два вывода анод и катод.
- Тринистор – триодный тиристор оснащен добавочным управляющим электродом.
- Симистор – симметричный тиристор, он является встречно-последовательным соединением тиристоров, обладает возможностью пропускать ток в прямом и обратном направлениях.
Рис. №2. Структура (а) и вольт-амперная характеристика (ВАХ) тиристора.
Тиристоры предназначены для работы в схемах с различными границами частот, в обычном применении тиристоры могут соединяться с диодами, который подключается встречно-включенным способом, это свойство используется для того чтобы увеличить постоянное напряжение, величину которого компонент способен выдержать в выключенном состоянии. Для усовершенствованных схем используется тиристор
GTO
(Gate
Turn
Oee
– запираемый тиристор)
, он полностью управляем. Его запирание происходит по управляющему электроду. Использование тиристоров подобного рода нашло применение в очень мощных преобразователях, так как он может пропускать высокие токи.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.
Чтобы понять как работает схема, необходимо знать действие и назначение каждого из элементов. В этой статье рассмотрим принцип работы тиристора, разные виды и режимы работы, характеристики и виды. Постараемся объяснить все максимально доступно, чтобы было понятно даже для начинающих.
Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (ток проходит) и «закрыто» (тока нет). Причем оба состояния устойчивые, то есть переход происходит только при определенных условиях. Само переключение происходит очень быстро, хоть и не мгновенно.
По способу действия его можно сравнить с переключателем или ключом. Вот только переключается тиристор при помощи напряжения, а отключается пропаданием тока или снятием нагрузки. Так что принцип работы тиристора понять несложно. Можно представлять его как ключ с электрическим управлением. Так, да не совсем.
Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Можно попробовать коротко описать принцип работы. При подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.

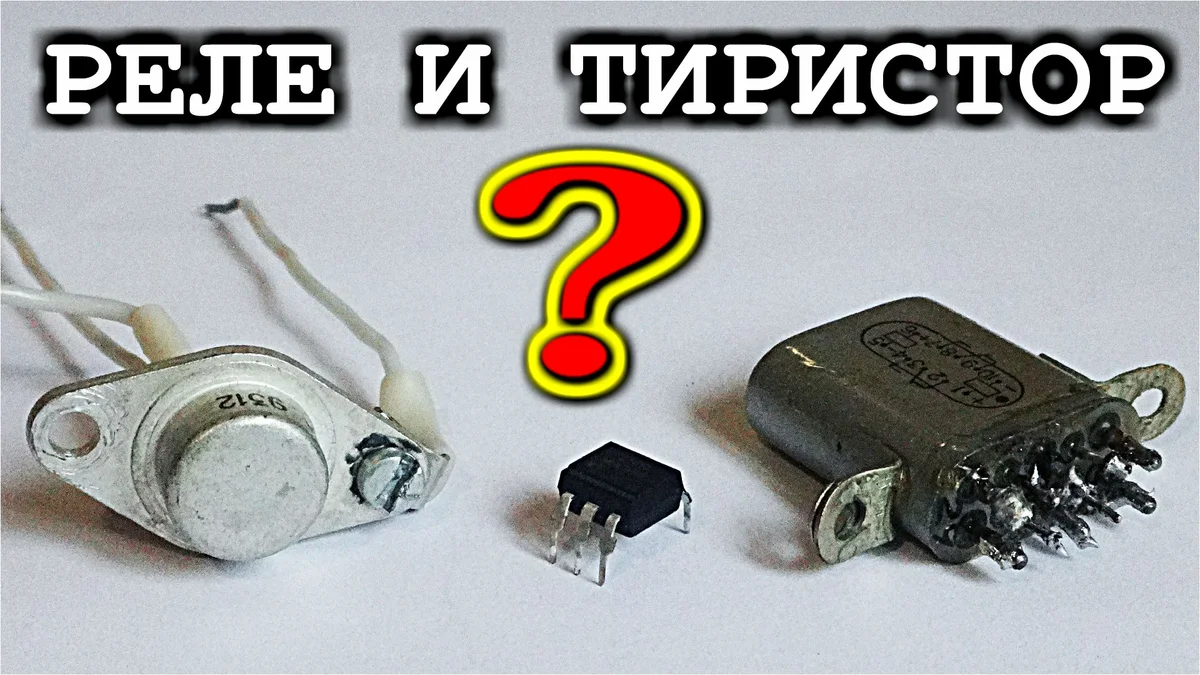

Внешний вид
Внешний вид тиристора зависит от даты его производства. Элементы времен Советского Союза — металлические, в виде «летающей тарелки» с тремя выводами. Два вывода — катод и управляющий электрод — находятся на «дне» или «крышке» (это с какой стороны смотреть). Причем электрод управления меньше по размерам. Анод может находиться с противоположной стороны от катода, или торчать вбок из-под шайбы, которая есть на корпусе.
Два вида тиристоров — современные и советские, обозначение на схемах
Современные тиристоры выглядят по-другому. Это небольшой пластиковый прямоугольник с металлической пластиной сверху и тремя выводами-ножками снизу. В современном варианте есть одно неудобство: надо смотреть в описании какой из выводов анод, где катод и управляющий электрод. Как правило, первый — анод, затем катод и крайний правый — это электрод. Но это как правило, то есть, не всегда.

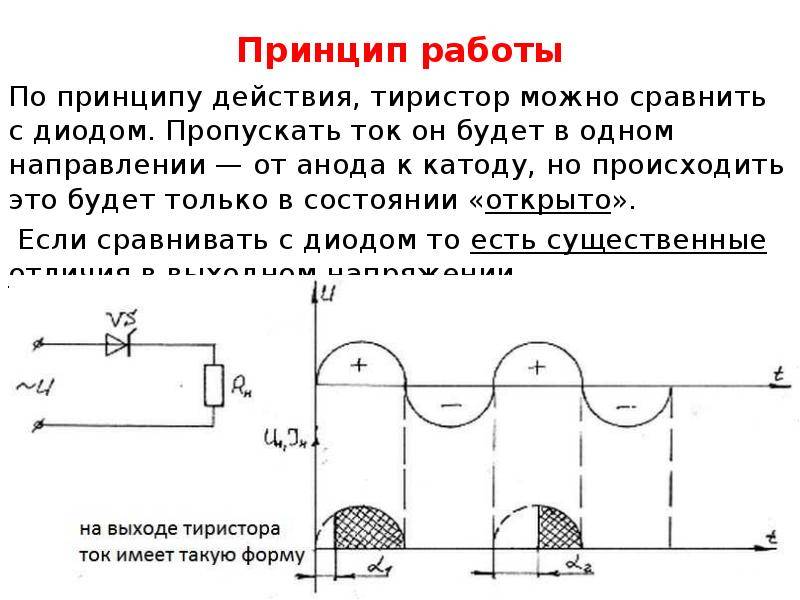

Принцип работы
По принципу действия, тиристор можно еще сравнить с диодом. Пропускать ток он будет в одном направлении — от анода к катоду, но происходить это будет только в состоянии «открыто». На схемах тиристор похож на диод. Также имеется анод и катод, но есть еще дополнительный элемент — управляющий электрод. Понятное дело, есть отличия и в выходном напряжении (если сравнивать с диодом).
В схемах переменного напряжения тиристор будет пропускать только одну полуволну — верхнюю. Когда приходит нижняя полуволна, он сбрасывается в состояние «закрыто».
Регулятор мощности на тиристоре
Регулятор мощности на тиристоре представляет собой устройство, предназначенное для управления электрической мощностью в системах электроснабжения. Тиристоры являются полупроводниковыми устройствами, способными контролировать поток электрического тока, что делает их эффективными компонентами для регулирования мощности.
Принцип работы тиристора
Тиристор представляет собой устройство, которое может находиться в двух состояниях: открытом (проводящем) и закрытом (непроводящем). Он остается в открытом состоянии после того, как ток через него достигнет определенного порогового значения, называемого уровнем удержания. Для переключения тиристора в закрытое состояние необходимо применить обратное напряжение или уменьшить ток до нуля.
Структура регулятора мощности на тиристоре
Регулятор мощности на тиристоре состоит из нескольких ключевых компонентов:
- Тиристоры: Основные регулирующие элементы, способные управлять потоком электрического тока.
- Управляющая система: Электронная система, которая определяет момент переключения тиристоров в открытое состояние. Это может основываться на временных задержках, фазовом угле напряжения или других параметрах.
- Сенсоры и обратная связь: Датчики, измеряющие параметры системы, такие как напряжение, ток, частота и другие величины. Обратная связь от сенсоров позволяет системе корректировать работу тиристоров для поддержания желаемых условий.
Применение регуляторов мощности на тиристоре
Регуляторы мощности на тиристорах используются во многих областях, таких как:
- Промышленность: Для регулирования электрических нагрузок в промышленных процессах, например, в нагревательных системах, электропечах и промышленных двигателях.
- Энергетика: В системах передачи электроэнергии для поддержания стабильности напряжения и частоты.
- Управление двигателями: В устройствах переменного тока, где регулирование скорости или момента является необходимостью.
- Альтернативные источники энергии: В системах солнечных батарей и ветряных установках для оптимизации энергопроизводства и подключения к сети.
Преимущества и ограничения
Преимущества регуляторов мощности на тиристоре включают высокую надежность, быстрое реагирование, возможность регулирования больших мощностей и долгий срок службы. Однако они также могут требовать сложной системы управления и охлаждения, а также могут создавать высокочастотные помехи.
Классификационные признаки
По способу управления различают следующие виды тиристоров:
Диодные (динисторы)
Активируются импульсом высокого напряжения, подаваемым на анод и катод. В конструкции присутствуют 2 электрода, без управляющего.
Триодные (тринисторы)
Разделяются на две группы. В первой управляющее напряжение поступает катод и электрод управления, во второй – на анод и управляющий электрод.
Оптотиристоры
Их функционирование осуществляется под действием светового потока. Функцию управляющего электрода выполняет фотоэлемент.
По обратной проводимости тиристоры разделяются на:
- обратно проводящие;
- обратно непроводящие;
- с ненормируемым обратным значением напряжения;
- пропускающие токи в двух направлениях.
Режим прямого запирания
Принцип работы тиристора в режиме прямого запирания предполагает обратное смещение одного из переходов. Противоположные слои сдвинуты в прямом направлении. Основная часть приложенного напряжения снижается на единичном переходе. Через остальные слои в соприкасающиеся области инжектируются носители, позволяющие уменьшить сопротивление на проводящем элементе. Происходит увеличение проходящего тока. Падение напряжения уменьшается.
Увеличение прямого напряжения приводит к медленному росту электрического тока. В таком режиме полупроводник считается запертым, что связано с повышенным сопротивлением единичного перехода. При некотором показателе напряжения процесс начинает приобретать лавинообразный характер. Прибор переходит во включенное состояние, в нем устанавливается электрический ток, который зависит от источника и сопротивления цепи.
Виды тиристоров
Выше были рассмотрены запираемые, но существует еще немало типов полупроводниковых тиристоров, о которых также стоит упомянуть. В самых различных конструкциях (зарядные устройства, переключатели, регуляторы мощности) используются определенные типы тиристоров. Где-то требуется, чтобы управление проводилось путем подачи потока света, значит, используется оптотиристор. Его особенность заключается в том, что в цепи управления используется кристалл полупроводника, чувствительный к свету. Параметры тиристоров различны, у всех свои особенности, характерные только для них. Поэтому нужно хотя бы в общих чертах представлять, какие виды этих полупроводников существуют и где они могут применяться. Итак, вот весь список и основные особенности каждого типа:
- Диод-тиристор. Эквивалент этого элемента – тиристор, к которому подключен встречно-параллельно полупроводниковый диод.
- Динистор (диодный тиристор). Он может переходить в состояние полной проводимости, если превышается определенный уровень напряжения.
- Симистор (симметричный тиристор). Его эквивалент – два тиристора, включенных встречно-параллельно.
- Тиристор инверторный быстродействующий отличается высокой скоростью коммутации (5… 50 мкс).
- Тиристоры с управлением полевым транзистором. Часто можно встретить конструкции на основе МОП-транзисторов.
- Оптические тиристоры, которые управляются потоками света.
Виды тиристоров, их отличия и схемы подключения
На основе двух рассмотренных типов производятся ещё несколько разновидностей тиристоров. Каждый из них имеет свою сферу использования.
Динисторы
Динистор включается в схему подобно обычному диоду последовательно с нагрузкой. Питание может быть постоянным или переменным.
В цепи переменного напряжения также работают симметричные динисторы (двунаправленные динисторы, диаки), представляющие собой два обычных прибора, включенных встречно. Они открываются от любой полуволны синусоидального напряжения. Вольт-амперная характеристика диака симметрична – обратная ветвь также расположена в III квадранте и зеркально повторяет прямую.
Тринисторы
Самый распространенный тип в данной категории полупроводниковых приборов. В профессиональной среде триодные тиристоры называют просто тиристорами, хотя принципиально это неверно. Включается в схему тринистор также подобно обычному диоду (в цепь постоянного или переменного напряжения). Отпирание происходит при подаче на УЭ положительного напряжения (совпадающего по знаку с напряжением анода при прямом включении). У двухоперационных приборов запирание осуществляется подачей на УЭ тока противоположного направления.
Симисторы
Наряду с симметричными динисторами, существуют и симметричные тринисторы (симисторы, триаки). Они представляют собой два тринистора с общим управлением, включенные встречно-параллельно и размещенные в одном корпусе. При необходимости триак можно заменить двумя отдельными приборами, подключив их по соответствующей схеме.
ВАХ симистора также симметрична относительно нуля.
Оптотиристоры
Существуют приборы, схожие по строению и принципу действия с обычными тиристорами, но отпирание которых происходит посредством света, падающего на открытую тиристорную структуру. Если в одном корпусе объединить такой ключ и светодиод, управляемый внешним источником сигнала, то получится устройство, называемое оптотиристором (тиристорным оптроном).
Оптотиристор имеет четыре вывода. Его силовой элемент включается последовательно с нагрузкой, на выводы светодиода подается управляющий сигнал.
Расчет
Конечно, приведенные формулы дают приблизительный результат, так как параметры транзисторов имеют конструктивный разброс и зависят от температуры. Но эти расчеты позволяют получить начальную точку, с которой осуществляется тонкий подбор.
[Ток отпирания, мА] = [Напряжение насыщения база — эмиттер транзистора, В] / [Сопротивление R2, кОм] — [Ток управляющего электрода, мА]
Для аналога динистора ток управляющего электрода принимаем равным нулю.
[Отпирающее напряжение, В] = ([Ток отпирания, мА] + [Ток управляющего электрода, мА]) * [Сопротивление R2, кОм] + [Ток отпирания, мА] * ([Сопротивление R1, кОм] + [Сопротивление R3, кОм])
[Ток удержания, мА] = 2 * [Напряжение насыщения база — эмиттер транзистора, В] / [Сопротивление R2, кОм] — [Ток управляющего электрода, мА]
[Напряжение запирания, В] = [Напряжение насыщения база — эмиттер транзистора, В] + [Напряжение насыщения коллектор — эмиттер транзистора, В]
Как проверить тиристор мультиметром: пошаговая инструкция
Проверка тиристора (также известного как SCR) с использованием мультиметра может быть выполнена следующим образом. Пожалуйста, имейте в виду, что тиристоры обычно проверяются вне цепи, то есть отключенными от источника питания.
Шаг 1: Отключение от источника питания
Убедитесь, что тиристор отключен от какого-либо источника питания или схемы
Это важно для предотвращения повреждения как мультиметра, так и самого тиристора
Шаг 2: Настройка мультиметра
Установите мультиметр в режим измерения диодов (обычно обозначается символом диода или стрелкой, указывающей на пересечение двух линий). Если у вашего мультиметра есть режим измерения тиристоров (SCR), используйте его.
Шаг 3: Подключение мультиметра
Подключите мультиметр к тиристору следующим образом:
- Красный провод мультиметра (положительный) — к аноду тиристора.
- Черный провод мультиметра (отрицательный) — к катоду тиристора.
Шаг 4: Измерение
При подключении мультиметра в указанных выше режимах, вы выполните измерение следующим образом:
- Полярность анода и катода: У тиристора есть анод и катод. Убедитесь, что правильно определили анод и катод, и соединили провода мультиметра с ними.
- Измерение в одном направлении: Вставьте красный и черный провода мультиметра в анод и катод тиристора соответственно. В этом случае тиристор должен вести себя как диод, и на мультиметре вы увидите напряжение пробоя диода (обычно около 0.6 — 0.7 В для кремниевых диодов).
- Измерение в обратном направлении: Поменяйте местами красный и черный провода мультиметра. Теперь красный провод должен быть подключен к катоду тиристора, а черный — к аноду. Если тиристор в порядке, мультиметр покажет отсутствие проводимости, так как в этом направлении тиристор будет заблокирован.
Шаг 5: Проверка на срабатывание
Если у вас есть возможность, подайте на вентильное управление тиристора (входной гейт) небольшое напряжение, чтобы проверить, что тиристор переходит из блокированного состояния в проводящее состояние.
В этом случае, при подаче управляющего сигнала, мультиметр должен показать низкое сопротивление между анодом и катодом.
Динисторное включение тиристора
Для начала рассмотрим второй случай, то есть когда управляющий электрод тиристора отключен.
При подаче напряжения прямой полярности, крайние переходы смещаются в прямом направлении, а средний – в обратном. При значительном увеличении напряжения на силовых электродах, через крайние (П1 и П3), примыкающие к среднему, переходы начинают перемещаться неосновные носители, уменьшая его сопротивление. Процесс происходит медленно, а сопротивление остается большим, но лишь до определенного момента. При некотором значении напряжения (как правило, несколько сотен вольт) процесс становится лавинным(точка 1 на ВАХ), неосновные носители заряда заменяются основными, отпирая средний переход (П2) и уменьшая сопротивление анод-катод. Тиристор отпирается, а падение напряжения между силовыми электродами падает до единиц Вольт (точка 2 на ВАХ).
Дальнейший рост тока ведет только к небольшому росту падения напряжения на тиристоре участок ВАХ от точки 2 до точки 3, это рабочий режим открытого тиристора.
Чтобы закрыть тиристор нужно снизить протекающий ток ниже тока удержания. Причем падение напряжения соответствующее этому току многократно ниже отпирающего напряжения.
Но зачем тиристору управляющий электрод? Какие преимущества есть у тиристора перед динистором? Дело в том, что подавая напряжение через резистор на управляющий электрод можно увеличивать концентрацию неосновных носителей заряда, что в свою очередь будет снижать величину напряжения включения тиристора.
А при какой-то величине тока управляющего электрода больше не будет горба на ВАХ, т.е. ВАХ тиристора станет похожа на ВАХ диода, кстати этот ток называют током спрямления.
Как работает тиристор
Тиристор действует как диод.
Он состоит из двух слоев полупроводников, а именно p-типа и n-типа, расположенных между собой для образования соединения.
Анод соединен с внешним p-слоем, катод с внешним n-слоем и затвором с внутренним p-слоем.
Он имеет 3 соединения, а именно J1, J2, J3.
Когда анод имеет положительный потенциал относительно катода, на затвор не подается напряжение. Соединения J1, J3 смещены в прямом направлении, а J2 — в обратном. Так что никакой проводимости здесь не происходит.
Теперь, когда положительный потенциал увеличивается за пределами напряжения пробоя, происходит пробой соединения J2, и он начинает проводить ток. Как только происходит пробой, он продолжает проводить независимо от напряжения на затворе, пока потенциал на аноде не будет удален или ток через устройство не станет меньше, чем ток удержания.
Когда положительный потенциал приложен к клемме затвора по отношению к катоду, происходит пробой соединения J2. Чтобы быстро включить тиристор, необходимо выбрать соответствующее значение потенциала.
Вход действует как управляющий электрод. Когда небольшое напряжение, известное как импульс затвора, подается на его затвор, устройство переключается в состояние проводимости. Это продолжается до тех пор, пока напряжение на устройстве не изменится или не будет снято.
Ток запуска затвора изменяется обратно пропорционально напряжению затвора, и для его запуска требуется минимальный заряд затвора. Таким образом, переключением тиристоров можно управлять через его импульс затвора.
Двухтранзисторная аналогия тиристора
Ток коллектора от NPN-транзистора подается непосредственно на базу PNP-транзистора, а ток коллектора PNP-транзистора подается на базу NPN-транзистора. Эти соединенные транзисторы полагаются друг на друга для проводимости.
Таким образом, для проведения одного из транзисторов требуется базовый ток. Когда анодный вывод тиристора является отрицательным по отношению к катоду, NP-переход становится смещенным вперед, а PN-переход становится обратным смещением.
Два транзисторных аналога тиристора
Здесь поток обратного тока блокируется до тех пор, пока не будет приложено напряжение пробоя. После пробивного напряжения оно начинает проводить без подачи сигнала затвора. Это одна из отрицательных характеристик тиристоров, так как она запускает проводимость при обратном разрыве напряжения.
Когда анодный вывод сделан положительным по отношению к катоду, внешние переходы смещены в прямом направлении, а центральный переход NP смещен в обратном направлении и блокирует прямой ток. Таким образом, чтобы вызвать его в проводимости, положительный ток прикладывается к базе транзисторов.
Два транзистора соединены в регенеративном контуре, и это заставляет транзистор проводить насыщение. Таким образом, можно сказать, что тиристоры блокируют ток как в направлении источника переменного тока в выключенном состоянии, так и могут включаться путем приложения положительного тока к базе транзистора.
Тиристор имеет три режима работы:
- Блокировка вперед
- Обратная блокировка
- Прямая проводимость
Блокировка вперед
В этом состоянии или режиме прямая проводимость тока блокируется. Верхний диод и нижний диод смещены в прямом направлении, а соединение в центре — в обратном направлении. Таким образом, тиристор не включается, поскольку затвор не срабатывает, и через него не протекает ток.
Обратная блокировка
В этом режиме соединение анода и катода меняется на обратное, и через него по-прежнему не протекает ток. Тиристоры могут проводить ток только в одном направлении, и он блокирует в обратном направлении, поэтому поток тока блокируется.
Прямая проводимость
При подаче тока на затвор срабатывает тиристор, и он начинает проводить ток. Он остается включенным до тех пор, пока прямой ток не упадет ниже порогового значения, и этого можно достичь, отключив цепь.
Принцип работы
Радиотехнический термин thyristor составлен из двух частей. В начале употреблено слово thyra, что означает на греческом языке «дверь» или «вход». Затем использовано окончание английского слова resistor, которое переводится как «сопротивление».
Тиристором называется полупроводниковое устройство, где на базе монокристалла собираются более двух p — n переходов. Суть электронно-дырочного соединения пары химических элементов — так расшифровывается понятие «p — n переход» — состоит в том, что при подключении прямого тока на выводах появляется разность потенциалов. При обратном токе совершается блокировка носителей заряда.
В устройство коммутируется сигнальный контакт, назначение которого состоит в управлении током пробоя границы разнозаряженных зон. На электрических схемах обозначение тиристора почти совпадает со значком диода. Различие состоит в том, что к катодному выводу пририсована стрелка управляющего электрода.
Конструкция прибора
Полупроводниковый прибор представляет собой структуру, которую образуют четыре слоя разной полярности, соединённых последовательно. Образуется цепочка p — n — p — n типа. К наружному слою с положительным зарядом подключён анодный вывод, к отрицательному полупроводнику — катод. К внутренним прослойкам допустимо присоединение до двух управляющих контактов.
Основообразующим элементом тиристора является кристалл кремния с заданной толщиной. Для формирования p-слоя применяются примеси бора и алюминия. Чтобы получить n-область используется фосфор. Нанесение добавок происходит с помощью диффузионной технологии. При температуре от 1000° C до 1300° C создаётся переходный слой глубиной 60 Мкм.
Внешний вид современных устройств непохож на детали, изготовленные два десятка лет назад. Раньше они выглядели как «летающие тарелки». Минусовый электрод и сигнальный контакт располагались на торце, а анодный вывод устанавливался с противоположной стороны или сбоку изделия. Сейчас тиристор представляет собой небольшой пластмассовый коробок с тремя электродами внизу. Расположение контактов указывается в описании устройства.
Режимы работы
Принцип действия тиристора характеризуется работой в двух устойчивых состояниях. Положение «закрыто» свидетельствует о низкой проводимости. Значение «открыто» указывает высокую электропроводность.
Как работает тиристор, для чайников объяснит диаграмма зависимости силы тока от напряжения. В исходной позиции полупроводниковый элемент заперт.
Но стоит подать ток на управляющий вывод, как тиристор откроется. В этот момент линейный отрезок на графике круто изменяет угол наклона, близкий к вертикальному положению. От величины сигнального тока зависит уровень пробойного напряжения. Вольт-амперная характеристика объясняет, зачем требуется применение управляющего электрода. После обнуления командного сигнала устройство останется открытым, пока напряжение не уменьшится до уровня удержания.
Работа транзистора также основана на взаимодействии p — n переходов. От полупроводникового триода, который, как вентиль, плавно регулирует напряжение, тиристорный элемент отличается скачкообразным ростом разности потенциалов после появления сигнала управления. Своеобразный электронный ключ по команде открывает дорогу питанию электрической цепи.
