Как уйти от наказания
Сразу стоит отметить, что если инспекторы ДПС обнаружат стробоскопы красного и синего цветов, договориться с ними вряд ли получится. Почти всегда в такой ситуации водитель лишается прав, лучше не нарушать закон и выбирать нейтральные варианты белого цвета.
Стоит отключать оборудование, если навстречу едет полицейская машина или экипаж ДПС. Любой стробоскоп – это нарушение, поэтому если машину не остановили несколько раз, это не значит, что все законно. Рекомендуется устанавливать приборы так, чтобы они не были видны или не бросались в глаза. Один из вариантов – установка в салоне, если цвет белый, водитель ничего не нарушает, так как в КОаП есть указание только о световом оборудовании, расположенном в передней части машины.
Если все-таки возникли проблемы, нужно акцентировать внимание на том, что это не спецсигнал, чтобы получить минимальный штраф. Некоторые водители делают систему, при которой можно переключить стробоскоп в режим постоянного света, в этом случае можно избежать наказания
Видео обзор о так называемых «вспышках ФСО» (стробоскоп или нет, запрещены или нет?).
Стробоскопы не должны быть красного и синего цветов, этот вариант запрещен, оранжевые варианты тоже являются нарушением. А вот белый свет ставить не запрещено, но при этом штраф все равно могут выписать за нарушение Правил пользования световыми приборами.
Принципиальная схема стробоскопа
- Цепь питания, состоящая из выключателя SA1, диода VD1 и конденсатора С2. VD1 защищает элементы схемы от ошибочной смены полярности. С2 блокирует частотные помехи, предотвращая сбои в работе триггера. Для подачи и отключения питания используется выключатель SA1, для этого подойдет любой компактный выключатель или тумблер.
- Входная цепь, которая состоит из датчика, конденсатора С1 и резисторов R1, R2. Функцию датчика выполняет зажим «крокодил», который закрепляется на высоковольтном проводе первого цилиндра. Элементы С1, R1, R2 представляют собой простейшую дифференцирующую цепь.
- Микросхема триггера, собранная по схеме двух однотипных одновибраторов, которые формируют на выходе импульсы заданной частоты. Частотозадающими элементами являются резисторы R3, R4 и конденсаторы С3, С4.
- Выходной каскад, собранный на транзисторах VT1-VT3 и резисторах R5-R9. Транзисторы усиливают выходной ток триггера, что отражается в виде ярких вспышек светодиодов. R5 задаёт ток базы первого транзистора, а R9 – исключает сбои в работе мощного VT3. R6-R8 ограничивают ток нагрузки, протекающий через светодиоды.

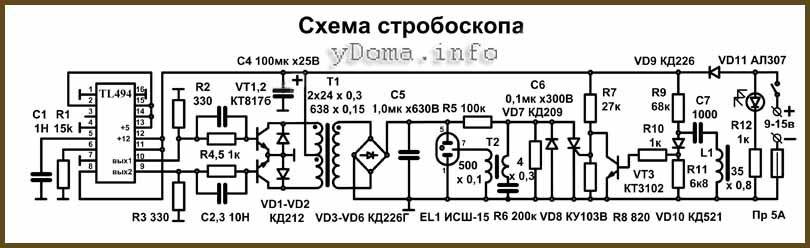

Электрическая схема стробоскопа
Отличительная особенность схемы представленного стробоскопа, это простейшая комплектация и возможность контроля угла опережения зажигания в автомобильном двигателе вплоть до 5000 оборотов в минуту.
Структурно схема состоит из нескольких функциональных узлов. Преобразователя напряжения, импульсной световой лампы, блока поджога и индуктивного датчика момента искрообразования.
Принцип работы
Преобразователь служит для преобразования напряжения аккумулятора 12 В в необходимое для питания импульсной световой лампы ИСШ-15 напряжение 300 В. Выполнен преобразователь на микросхеме TL494, транзисторах VT1,2 и трансформатора Т1. Блок поджога световой лампы состоит из повышающего трансформатора Т2, конденсатора С6 и тиристора VD8. Индуктивный датчик момента искрообразования состоит из катушки индуктивности L1 и транзистора VT3.
Благодаря применению в преобразователе ШИМ-контроллера TL494 (отечественный аналог 11114ЕУ4), схема преобразователя получилась простой и сохраняющая работоспособность при изменении питающего напряжения от 7 до 15 В. Микросхема TL494 применяется практически во всех компьютерных блоках питания, выходит из строя редко, поэтому ее можно для изготовления стробоскопа из не подлежащего ремонту блока.
С выводов микросхемы 9 и 10 выходят прямоугольные противофазные импульсы с частотой около 20 кГц, заданной номиналом конденсатора С1 и резистора R1, и через токоограничивающие резисторы R4,5 номиналом 1 кОм поступают на базы ключевых транзисторов VT1,2. С2,3 нужны для улучшения передних фронтов импульсов, VD1,2 защищают транзисторы от пробоя обратным напряжением. Если поставить полевые транзисторы, например IRFZ44N, то резисторы R4,5 и конденсаторы С2,3 нужно исключить, а емкость конденсатора С1 уменьшить до 1000 пф. Тогда частота работы преобразователя увеличится до 200 кГц, что позволит измерять угол опережения зажигания при оборотах двигателя до 10000 об/мин.
Открываясь по очереди, транзисторы обеспечивают протекание тока по первичным обмоткам трансформатора Т1, благодаря чему во вторичной обмотке возникает высокое напряжение, которое поступает на диодный мост и уже выпрямленное заряжает конденсатор С5 до величины 400 В. Это напряжение подводится к 5 выводу лампы EL1 и еще через токоограничивающий резистор R5 и первичную обмотку трансформатора Т2 заряжает конденсатор узла поджига С6.
Датчик момента искрообразования собран на катушке индуктивности L1, транзисторе VT3, и тиристоре VD8. Через кольцо трансформатора продевается высоковольтный провод, идущий к свече. В момент появления высокого напряжения, в катушке наводится ЭДС, которая через конденсатор С7 поступает на базу транзистора VT3. Транзистор закрывается и на управляющий электрод тиристора VD8 поступает через резистор R7 положительное напряжение. Тиристор открывается и конденсатор С6 через него разряжается. При этом ток разряда проходит через первичную обмотку трансформатора Т2. Во вторичной обмотке наводится высокое напряжение поджига лампы, которое подается на ее вывод 7. Конденсатор С5, подключенный к выводам лампы 1 и 5, полностью через нее разряжается. Величина емкости конденсатора определяет яркость вспышки.
Применяемый тиристор VD8 имеет максимально допустимое напряжение анод-катод 300 В. Установленный резистор R6 совместно с резистором R5 образуют делитель, исключающий подачу напряжения более 300 В. При использовании более высоковольтного тиристора резистор R6 нужно исключить.
Для защиты по питанию установлен предохранитель на 5А, а от неправильного подключения полярности диод VD9. VD11 индицирует о подключении стробоскопа к аккумулятору.
Как правильно использовать чтобы не штрафовали
Если необходимо оформить все по закону, придется потратить много времени. Для использования стробоскопов, относящихся к спецсигналам нужно сделать следующее:
- Обратиться в ближайший отдел ГИБДД и уточнить все особенности регистрации стробоскопа. Заодно узнать, есть ли возможность их использования в конкретной ситуации.
- Далее готовится пакет необходимых документов и согласовываются тип оборудования и место его расположения. После прохождения всех необходимых процедур выдается специальное разрешение.
Для обычного водителя получить его практически невозможно. Поэтому легальных вариантов использования стробоскопов нет.
Белые стробоскопы не относятся к грубому нарушению.
Общий принцип работы стробоскопа для регулировки зажигания
Для достижения оптимального режима работы двигателя внутреннего сгорания, топливо должно воспламеняться строго в определенный момент – за несколько градусов до достижения поршнем в цилиндре верхней мертвой точки (ВМТ). В этот момент на свечу подается высокое напряжение. Точка воспламенения измеряется не в единицах времени (оно зависит от оборотов вала), а в градусах – в каком положении находится вал относительно ВМТ.
Угол воспламенения топлива
В автомобилях с электронной системой управления двигателем этот угол выбирается автоматически, а в карбюраторных ДВС его надо регулировать вручную. Большую помощь в этом окажет стробоскоп.
Шкала для проверки угла опережения зажигания
Принцип действия подобного прибора основан на стробоскопическом эффекте. Если вращающуюся деталь освещать вспышками света так, чтобы частота вспышек была равно частоте вращения вала (или была кратна ему), то деталь будет застигаться световым импульсом в одном и том же положении. Благодаря инерции человеческого зрения, ротор или вал в этом случае будет казаться неподвижным.
Для проверки правильности момента воспламенения топливной смеси в картере сцепления имеется специальный лючок. В него видно маховик с нанесенной на нем меткой ВМТ одного из цилиндров. Рядом имеется шкала, проградуированная в градусах. Если синхронизировать вспышки света с моментом подачи импульса высокого напряжения на свечу, можно увидеть положение вала в момент воспламенения относительно ВМТ. Дальше останется только при необходимости подкорректировать угол опережения.
Прибор, выставляющий зажигание, из светодиодов
Данное приспособление можно сделать с использованием светодиодов, однако этот стробоскоп содержит в себе определенную микросхему. Запускается он посредствам импульсов, которые содержат минусовую полярность. В структуре данного вида схемы есть определенные сопротивления, они служат ограничителями для того чтобы уменьшить амплитуду входящего сигнала. В данном случае аккумулятор автомобильного средства будет служить источником питания самого прибора.
Подключение стробоскопа, устанавливающего зажигание, производится посредством следующих действий:
- нужно прогреть мотора и оставить его включенным;
- подключить прибор ручной работы к электричеству;
- намотать датчик на провод цилиндра;
- направить свет на определенную точку, расположенную в корпусе;
- оборачивать корпус зажигания до того момента пока эти метки не сойдутся;
- произвести закрепление его в этом состоянии.
Самодельный стробоскоп для настройки зажигания по своим функциям не уступает устройствам, которые сделали на заводе. В этом случае главным фактором является следование всем инструкциям по изготовлению и соблюдение схемы приспособления, сделанного своими руками. Изделия, созданные из подручных и простых материалов, могут потребовать незначительных затрат. Стробоскопы самодельного производства довольно легко починить, если они подверглись износу или поломке.
Прибор для установки зажигания можно найти в любом специализированном магазине, их существует несколько видов и они довольно распространены. Однако стоимость данного приспособления часто отпугивает владельцев транспортных средств, потому как это не дешевое удовольствие.
В случае неисправности или поломки, которые происходят со временем, замена износившейся детали может равняться сумме самого устройства в целом. Именно поэтому автолюбители начали изготовлять стробоскопы собственными руками. Ведь для его создания потребуются детали, которые можно найти в любом магазине.
Стоит заметить, что самодельное приспособление обойдется в несколько раз дешевле заводского устройства. Если же самостоятельно изготовить устройство не получается, то всегда можно найти мастера который выполнит эту работу. Подобные специалисты сегодня работают практически в каждом населенном пункте.
Ответы на вопросы посетителя сайта по настойке стробоскопа
Ремонт стеклоподъемника авто своими руками
Посетитель сайта Юрий, повторил схему стробоскопа и остался доволен его работой. От изготовления стробоскопа на базе сверх ярких светодиодов его остановила цена светодиодов. При настройке стробоскопа у Юрия возник ряд вопросов, на которые я давал ответы в ходе переписки. Ответами на вопросы из переписки, с разрешения Юрия, с которыми могут столкнуться автолюбители, желающие повторить схему представленного стробоскопа, решил дополнить эту статью.
| Вопрос | Ответ |
| Можно ли заменить тиристор КУ103В тиристором ВТ169G? | Да, можно заменить на ВТ169D или ВТ169G. Так как максимальное напряжение анод-катод у ВТ169 не менее 400 В, то резистор R6 можно не ставить, он установлен для защиты КУ103В. |
| При шунтировании анода и катода тиристора лампа вспыхивает, но при открытии-закрытии транзистора вручную лампа не реагирует. | Тиристор или транзистор неправильно запаян или неисправен. Номиналы резисторов не соответствуют схеме. Для выявления причины нужно отключить от управляющего электрода тиристора все элементы. В таком случае тиристор должен быть закрыт. Если к управляющему электроду присоединить через резистор по схеме R7 номиналом 27 кОм, то тиристор должен открываться. Если открывается, то виноват транзистор. Если тиристор не открывается, то можно уменьшить номинал резистора вплоть до 1 кОм, если открыть его, таким способом не удается, значит, тиристор неисправен. |
| Тиристор исправен, при прикосновении к управляющему электроду тиристора лампа вспыхивала однократно, получалось как сенсорное. Мне не понятно как закрывается тиристор, возможно, он запирается потенциалом управляющего электрода? | Тиристор сам закрывается только тогда, когда напряжение анод-катод станет меньше определенного для каждого типа тиристора. Поэтому, когда конденсатор С6 разрядится, тиристор сам закроется. Резистор R8 выполняет функцию защиты транзистора от возможных высоковольтных импульсов и одновременно предотвращает случайное открытие тиристора от этих же импульсов. |
| На конденсаторе я добился напряжения 400 В при частоте генерации 200 кГц (поставил полевые транзисторы как указано в статье) но при емкости С5 — 1 мкФ яркость вспышки незначительна (лампа ИФК-120), при увеличении С5 до 10 мкФ стало слепить. Понимаю, что увеличение емкости приведет к неполному ее заряду на высоких оборотах, какую емкость оставить? | По поводу высокого напряжения, его можно поднять хоть до киловольта, намотав больше витков вторичной обмотки, при этом яркость вспышки возрастет соответственно. Но величина напряжения не должна превышать допустимого для лампы. Поэтому лучше намотать больше витков, чем увеличивать емкость, а емкость уже подобрать исходя из максимальных оборотов, которые нужно контролировать. |
| По паспорту лампа ИФК-120 номинальное напряжение 300±20 В, т.е. не стоит увеличивать напряжение более имеющихся уже 400 В? | Не стоит, так как повышенное напряжение может вызвать самопроизвольные вспышки лампы. |
| Из характеристик тиристора BT169G — отпирающее управляющее напряжение 0,5-0,8 В , т.е. когда транзистор VT3 открыт схема должна обеспечивать напряжение на его коллекторе относительно земли менее 0,5 В чтобы тиристор оставался закрытым? | Да. |
| При закрытом транзисторе соответственно напряжение на его коллекторе и на управляющем электроде тиристора должно превысить 0,5 В, но не более 0,8 В дабы не спалить управляющий переход тиристора? | Да, в цепи управляющего электрода тиристора стоит резистор R7, который ограничит величину тока, тем самым, исключая возможность увеличения напряжения более 0,8 В. |
| Играет ли роль какой стороной будет надеваться ферритовое кольцо на высоковольтный провод, или для этого и установлен в схеме VD10? | Не играет, диод для этого и стоит. |
| Есть ли смысл заменить VT10 на полевой транзистор? | В данном случае в этом нет необходимости, полевые транзисторы боятся статического электричества и без необходимости их лучше не применять. |
| Изменения, которые внес Юрий при повторении схемы стробоскопа. | Лампу EL1 ИСШ-15 заменил на ИФК-120. Транзисторы VT1 и VT2 типа КТ817Б заменил полевыми IRFZ44N, VT3 типа КТ3102 на BC547. Тиристор КУ103В на ВТ169G. Резистор R8 c 820 Ом увеличил до 2 кОм, конденсатор С5 увеличил до 10 мкФ. |
Отзыв Юрия о работе стробоскопа сделанного своими руками: «Работа стробоскопа проверена на автомобиле, работает отлично, яркость вспышки великолепная!!!»
Как пользоваться таким стробоскопом
При помощи изготовленного в гаражных условиях стробоскопа можно легко и с большой точностью:
- выставить зажигание на карбюраторном моторе;
- проверить свечу или катушку зажигания ;
- проконтролировать работу центробежного и вакуумного регулятора угла опережения зажигания.
Самодельный стробоскоп дешевле и надежнее
Чтобы момент зажигания был выставлен правильно, необходимо исходить из того, что обычно смесь воспламеняют за пару градусов до момента прихода поршня в верхнюю точку такта. Данный угол и называется «углом опережения зажигания». С ростом оборотов коленвала УОЗ должен также расти по заданной кривой. В результате угол опережения выставляется на холостых оборотах и потом контролируется во всех диапазонах работы двигателя до 5000 об/мин.
При подключении стробоскопа нужно намотать его датчик (медный провод) прямо на оболочку высоковольтного провода первого цилиндра ДВС. Трех-четырех витков хватит. При этом фиксировать провод таким образом необходимо как можно ближе к свече — с целью минимизации влияния на работу стробоскопа соседних проводов. Для питания прибора его провода с «крокодилами» цепляются на выводы аккумуляторной батареи. Также придется для лучшей видимости метку маховика дополнительно обозначить белой точкой — краской или, например, канцелярским штрихом.
- Запустите мотор и прогрейте его до рабочей температуры, оставив работать на холостых оборотах в пределах 600-800 об/мин.
- Подключите провода питания стробоскопа.
- Намотайте медный провод-датчик на бронепровод первого цилиндра.
- Направьте фонарик, вспышку, лазер и т.п. на неподвижную метку (находится на корпусе ГРМ).
- Затем отыщите так же подвижную точку на шкиве маховика.
- При нарушении момента подвижная и статическая метки будут находиться относительно далеко друг от друга.
- Путем вращения корпуса распределителя зажигания добейтесь совпадения меток и зафиксируйте трамблер в таком положении.
- Далее нужно кратковременно поднять обороты, в результате чего метки снова разойдутся. Но это нормально. В таком режиме зажигание устанавливается более раннее. Для проверки этого показателя предусмотрена пара неподвижных меток — через 5 градусов опережения зажигания.
- Для 3 тыс. об/мин УОЗ в случае двигателей ВАЗ — 15-17 градусов.
- С целью проверки исправности свечи зажигания поочередно наматывайте медный провод на высоковольтные провода и смотрите, нет ли пропуска импульсов. Меньшая частота вспышек светодиодов укажет на пропуск зажигания, «пробивание» свечи на корпус.
Как выбрать машину Сегодня рынок предлагает покупателям огромный выбор машин, от которого просто разбегаются глаза. Поэтому прежде чем купить автомобиль, стоит учесть много важных моментов. В итоге, определившись с тем, что именно вы хотите, вы.
Какой седан выбрать: Almera, Polo Sedan или Solaris
В своих мифах древние греки рассказывали о существе, имеющем голову льва, туловище козы и змею вместо хвоста. «Крылатая Химера была рождена крохотным созданием. При этом она сверкала красотой Аргуса и ужасала уродством Сатира. Это было.
Хиты 2016: рейтинг кроссоверов по стоимости и качеству
Они появились в результате генетического моделирования, они синтетические, как одноразовый стаканчик, они практически бесполезные, как пекинесы, но их любят и ждут. Те, кто хочет боевую собаку, заводят себе бультерьера, кому нужна спортивная и стройная, отдают.
Самая дешевая машина в мире – ТОП-5 2016 года
Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2016 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины —.
Обзор самых популярных кроссоверов и их сравнение
Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв.
Во сколько обойдется самодельный стробоскоп для регулировки зажигания
Исходя из вышеуказанных недостатков магазинного стробоскопа, выглядит уместным вывод о целесообразности изготовления подобного оборудования в домашних условиях. Тем более, что гораздо удобнее и дешевле его оснастить доступными светодиодами, которые стоят сущие копейки. Для таких целей, в качестве донора, вполне подойдет дешевая лазерная указка, карманный фонарик и т.д.
Точно так же не возникнет проблем с остальными комплектующими, а также инструментами. Общий бюджет затеи не должен составить больше 100-150 рублей.
Видеоурок по настройке зажигания стробоскопом
Автомобильные стробоскопы
Для адекватной работы автомобиля необходим правильный монтаж начального момента зажигания. Кроме этого также необходима правильная работа регуляторов (вакуумного, центробежного) опережения зажигания. Если эти элементы были установлены неправильно, то это приведет к увеличению расхода топлива, а также уменьшению срока функционирования в правильном режиме двигателя транспортного средства. Для оптимальной регулировки столь важных для машины процессов и были созданы автомобильные стробоскопы.
Автомобильный стробоскоп
С помощью автомобильных стробоскопов можно проверить или установить начальный момент зажигания. Его установка позволяет устранить все возможные неполадки на данном участке, что положительным образом скажется на движении машины, работе двигателя и растратах на топливо. Кроме этого изделия, оснащенные светодиодными источниками света, часто устанавливаются на бамперах или радиаторах
С помощью их можно привлечь внимание к машине других водителей. Особенно полезен свет стробоскопа в темное время суток. Схема стробоскопа, оснащенного светодиодными лампочками, не предполагает использования бортового токопреобразователя для автомобиля
Здесь для питания светодиодов необходим аккумулятор на 12 В. При этом вместо задающего генератора для импульсного источника питания led можно использовать одновибратор. Он при образовании искры будет синхронизировать сигналы, поступающие от цилиндра двигателя. Для питания led необходим импульс от задающего каскада, попадающего на электронный коммутатор. В него входят мощные транзисторы
Схема стробоскопа, оснащенного светодиодными лампочками, не предполагает использования бортового токопреобразователя для автомобиля. Здесь для питания светодиодов необходим аккумулятор на 12 В. При этом вместо задающего генератора для импульсного источника питания led можно использовать одновибратор. Он при образовании искры будет синхронизировать сигналы, поступающие от цилиндра двигателя. Для питания led необходим импульс от задающего каскада, попадающего на электронный коммутатор. В него входят мощные транзисторы.
Светодиодный автомобильный стробоскоп
Кроме светодиодных моделей для машин часто используют изделия, оснащенные газоразрядными лампами. Схема такого прибора имеет следующие элементы:
- безынерционная импульсная газоразрядная лампа. Ее цепи поджига в двигателе подключены к свече первого цилиндра;
- резисторы и конденсаторы, которые формируют в цепи напряжение.
Газоразрядный автомобильный стробоскоп
В момент, когда в цилиндре двигателя образуется искра, газоразрядная лампа выдает импульс света. Настройка адекватности функционирования момента зажигания, а также действия регуляторов опережения зажигания ведутся по меткам, размещенным на движущейся части двигателя.
Законность установки
Насколько законна установка автомобильного стробоскопа? Думаю, практически каждый автовладелец знает ответ на этот вопрос. Ну а для того, кто не знает, привожу выдержки из некоторых правовых документов, которые нарушаются при установке стробоскопа для автомобиля:
Постановление от 10 сентября 2009 г. N 720 Об утверждении технического регламента о безопасности колесных транспортных средств.
п.1.3.6. Никакой огонь не должен быть мигающим, за исключением огней указателей поворота, огней аварийного сигнала и боковых габаритных огней желтого цвета, применяемых совместно с указателями поворота.
Статья 12.5 КоАП
- п.3. … а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения…
- п.4. Управление транспортным средством, на котором без соответствующего разрешения установлены устройства для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации)…
А что будет если момент зажигания будет установлено не правильно?
В этом случае с машиной может начаться ряд проблем, таких как:
- Потеря мощности у двигателя автомобиля.
- А так же неустойчивая работа двигателя. В основном это проявляется на холостом ходу.
- Ко всему этому может добавиться быстрое перегревание двигателя.
- А так же увеличится расход топлива.
Примечание!
Из-за неправильно установленного момента зажигания может быть еще ряд проблем, таких например как затруднённый пуск двигателя и многое другое. (Как отрегулировать момент зажигания, вы найдёте в самом низу статьи в рубрике «»)
Более подробно об не правильно установленном моменте зажигания:
Во-первых не правильно установленный момент разделяется на две группы.
- Первая группа это раннее зажигание.
- Вторая группа это позднее зажигание.
Раннее зажигание:
Если вдруг момент зажигания на вашем автомобиле установлен ранее, то в таком случае поршень просто не будет доходить до верхней мертвой точки «ВМТ», потому что искра из-за раннего зажигания будет попадать в камеру сгорания до того, пока поршень будет только ещё идти к верху. Из-за чего двигатель у автомобиля будет хуже набирать обороты, а расход топлива будет увеличен.
Позднее зажигание:
В этом случае поршень уже будет доходить до верха и начнёт возвращаться уже обратно, а в этот момент когда он уже идёт вниз смесь воспламеняется, из-за этого давление на поршень упадёт и в связи с этим мощность у двигателя тоже будет падать.
Примечание!
Зажигание должно быть всегда точное, а именно смесь должна воспламеняться именно тогда когда поршень вот вот достигнет «ВМТ». В связи с этими настройками, двигатель у автомобиля будет работать без перебойно и не будет тратить излишки топлива!
Принцип работы стробоскопа:
• Вся его работа направлена на подачу света, а если быть более точнее то на постоянное мерцание с небольшими промежутками времени.
• Вообще основной работой автомобильного стробоскопа является как уже говорилось ранее, установка момента зажигания. Установка происходит за счёт мерцания лучей стробоскопа, которые будут в это время направлены на две метки одна из которых подвижная, а другая из которых неподвижная метка. Далее в действия включается принцип стробоскопического эффекта, то есть под мерцание лучей стробоскопа, подвижная метка вам должна будет казаться неподвижной.
Примечание!
Если же метка постепенно смещается, это означает то что момент зажигания вашего двигателя неисправен!
• Мерцания которые даёт стробоскоп, в основном достигаются путём установки специального датчика который идёт от стробоскопа. А после того как машина будет заведена стробоскоп сам начнёт свою работу, а вам в это время нужно будет лишь поднести его к меткам.
• Любую проверку которую вы собираетесь производить при помощи стробоскопа, лучше осуществлять в вечернее время суток, потому что утром могут быть не очень хорошо заметны мерцания стробоскопа.
Время работы стробоскопа:
Большая часть стробоскопов могут непрерывно работать всего лишь около 5-10 мин. Всё это связано с тем, то что лампы которые встраиваются в стробоскоп могут работать только в таком режиме. После длительной работы стробоскопической лампе необходимо остыть, примерно столько же по времени сколько стробоскоп и работал. Более подробно должно быть указано в инструкции, которая должна выдаваться при покупке нового стробоскопа.
Грамотное выставление зажигания с помощью стробоскопа
Одна из весьма актуальных для отечественных автомобилистов тем – как в автомобиле грамотно выставить зажигание, применяя стробоскоп. Согласитесь, что этой методикой в совершенстве владеют лишь немногие опытные водители и механики. Для тех же, кто знаком с ней лишь понаслышке, специалисты рекомендуют детально ознакомиться, как именно функционирует стробоскоп, какие у него ключевые характеристики, как самостоятельно изготовить прибор для такой установки и, наконец, какой практический алгоритм регулировки зажигания с помощью прибора. Это поможет им не допускать перерасхода топлива, необоснованного перегрева двигателя и прочих нежелательных явлений, негативно влияющих на работу машины и сокращающих срок её эксплуатации.
Стробоскопы в рекламе и архитектурной подсветке
Еще одним местом, где часто используются стробоскопы, является рекламная и архитектурная подсветка зданий и рекламных щитов.
Стробоскопическая подсветка наружной рекламы
С помощью такой подсветки можно добиться многих положительных моментов:
- привлечение потенциальных клиентов;
- качественная подсветка зданий или рекламных щитов;
- выделение магазина или архитектурного сооружения на фоне остальной иллюминации ночного города;
- эстетичный и декоративный вид подсветки различных объектов.
В этой области используют два типа светодиодных приборов:
- накладные модели, включающие группу из 20 светодиодов. Они помещаются в герметичный корпус и прозрачный плафон;
- флеш-лампы. Здесь светодиоды также собраны в группу и помещены в корпус, имеющий цоколь Е-27.
Выбор модели стробоскопа здесь основывается на поверхности, которую нужно подсветить.
