Принцип работы и схема подключения люминесцентной лампы

Использование умножителей напряжения

В современной аппаратуре умножители напряжения широко применяются в медицинской и измерительной технике: например, в осциллографах, в приборах для измерения уровня и доз радиоактивного излучения, в приборах ночного видения и электрошокерах.

Умножитель напряжения состоит из включённых по определённой схеме диодов и конденсаторов и представляет собой преобразователь напряжения переменного тока низковольтного источника в высокое напряжение постоянного тока. Схема подключения люминесцентной лампы через умножитель выглядит так:

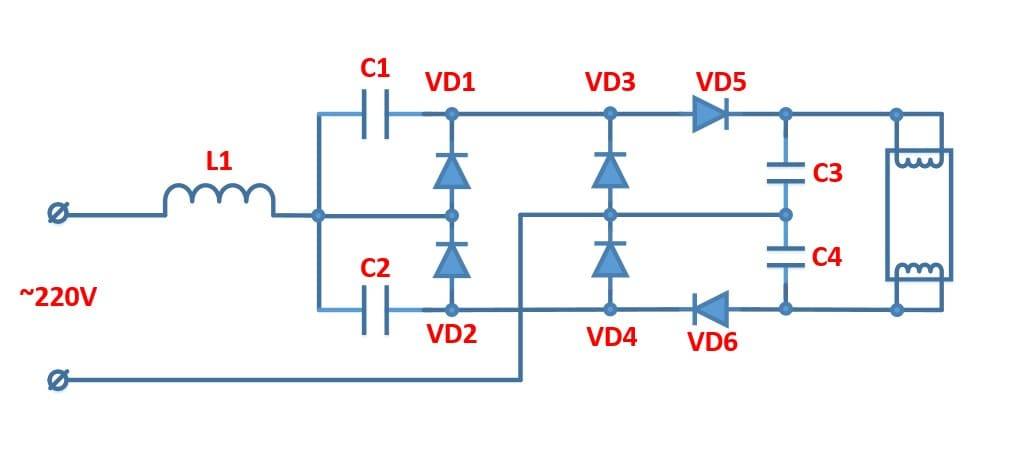

Подключение лампы дневного света через умножитель напряжения

Параметры конденсаторов:

  • С1 и С2 – на 600 вольт;
  • С3 и С4 – на 1000 вольт.

При таком способе подключения стартер и дроссель не нужны, а контакты электродов закорачиваются. Этот метод позволяет использовать даже сгоревшие источники света с порванной вольфрамовой нитью, при условии, что их мощность не больше 40 ватт. При этом запуск люминесцентного источника происходит очень быстро, так как ток выпрямляется и напряжение увеличивается двукратно.

Недостатки схемы:

  • Массивность, так как размер конденсаторов будет довольно большим;
  • В скором времени свечение источников ослабнет, так как люминесцентные лампы не должны работать с постоянным током. Для восстановления свечения требуется поменять полярность (перевернуть).

Особенности конструкции

Колбы всех ламп, независимо от конфигурации, всегда имеют цилиндрическую форму. Их наружный диаметр составляет 12, 16, 26 и 38 мм. Чаще всего источники света изготавливаются прямыми, но некоторые из них сформированы в кольцо, букву U, спираль и т.д.

Устройство люминесцентной лампы предполагает герметичное соединение торцов со стеклянными ножками, внутри которых установлены зажигательные электроды. Они изготавливаются из вольфрама и закручиваются в спираль, так же как у обычных ламп накаливания. Снаружи электроды соединяются со штырьками цоколя, выполняющими функцию контактов. Устройства прямой и U-образной формы для светильника оборудованы двумя видами цоколей – G5 и G13. В указанной маркировке цифры означают размер зазора между штыревыми контактами в миллиметрах. Рассматривая вопрос, как устроена лампа, следует помнить, что в одну из стеклянных ножек впаян специальный штенгель, через который производится откачка воздуха изнутри колбы. После этого внутрь закачивается инертный газ с небольшим количеством ртути, примерно 30 мг. Вместо чистой ртути может использоваться амальгама, представляющая собой ее сплавы с такими металлами, как индий, висмут и другие. Вольфрамовые электроды покрываются активирующим веществом. Для этой цели используются оксиды бария, кальция или стронция. В некоторых случаях к ним добавляется торий.

Основной функцией электродов является отдача и прием ионов и электронов, обеспечивающих течение электрического тока в пространстве, где образуется разряд. Чтобы запустить процесс термоэмиссии, они разогреваются до температуры 1100-1200 градусов. Электроны начинают вылетать с поверхности активирующего вещества. В процессе эксплуатации слой этих веществ постепенно уменьшается, происходит его оседание на стеклянных стенках, что делает зависимым от этого общий срок эксплуатации люминесцентной лампы. Максимальное ультрафиолетовое излучение ртути достигается наиболее эффективным использованием разряда. Для этого внутри колбы должна поддерживаться определенная температура. Ее диаметр определяется именно этим техническим условием.

Работоспособность лампы для светильника во многом зависит от плотности тока. Чтобы найти эту величину, необходимо значение тока разделить на площадь сечения цилиндра. Мощность лампы находится в прямой зависимости с ее длиной, поэтому просто так колбу нельзя сделать короче. В связи с этим, габариты стали уменьшаться за счет измененной конфигурации, при которой общая протяженность изделия остается прежней.

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Тематическое видео: Подробно про умножитель напряжения

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.

Варианты подключений

Бездроссельное включение


Схема бездроссельного подключения ЛДС Чтобы ненадолго продлить работу сгоревшего светового прибора, существует вариант, при котором возможно подключение лампы дневного света без дросселя и стартера (схема подключения на рисунке). Он предусматривает использование умножителей напряжения.

Подача напряжения происходит после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы. С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – под напряжение в 1 000 В. По прошествии некоторого времени пары ртути оседают в области одного из электродов, в результате чего свет от лампы становится менее ярким. Лечится это путем изменения полярности, т. е. необходимо просто развернуть реанимированную перегоревшую ЛЛ.

Подключение люминесцентных ламп без стартера

Задача этого элемента, обеспечивающего питание люминесцентных ламп – увеличение времени разогрева. Но долговечность стартера небольшая, он часто сгорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого нужна установка вторичных трансформаторных обмоток.

Существуют ЛДС, которые изначально предусмотрены для подключения без стартера. На таких лампах имеется маркировка RS. При установке такого прибора в светильник, оборудованный этим элементом, лампа быстро горит. Происходит это по причине необходимости большего времени на разогрев спиралей таких ЛЛ. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание дросселя или стартера (схема соединения ниже).


Схема бесстартерного подключения ЛДС

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

2

Подключение с электромагнитным балластом – классическая схема

Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.

Этот тип подключения имеет несколько преимуществ:

прошел испытание временем и подтвердил надежность;простой;комплектующие недорогие по стоимости.

Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:

потребляет на 15%!б(MISSING)ольше электричества;тяжелый осветительный прибор;долго включается, особенно когда стареет лампа;плохо работает на холоде;гудит дроссель, звук нарастает со временем;мерцает свет, что плохо сказывается на зрении.Схема для одной лампы

При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.

Принцип работы дросселя.

Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.

Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.

При подаче питания на схему происходит следующее:

  1. Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
  2. В колбе стартера происходит ионизация газа, температура растет.
  3. Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
  4. Этого тока вполне достаточно для разогрева электродов лампы EL
  5. В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
  6. Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.

Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла. Сейчас на рынке очень много различной пуско-регулирующей аппаратуры

Дополнительно дроссель снижает помехи и сглаживает пульсации

Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.

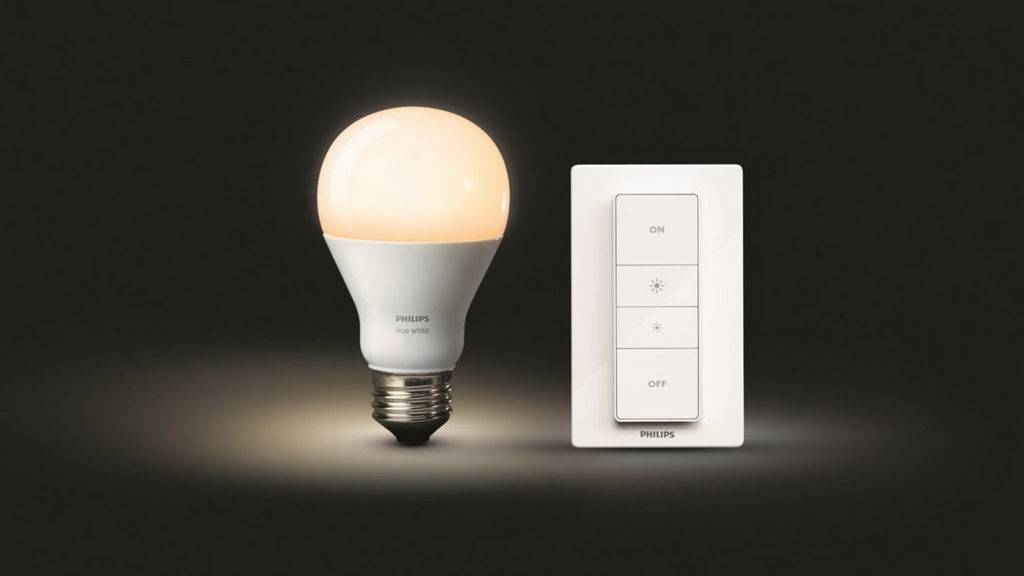

Схема подключения люминесцентных ламп с диммером и его функции

Диммер – современный прибор, отвечающий за регулировку параметров якости. Стандартный диммер визуально похож на обыкновенный выключатель света и принцип его работы – разрыв цепи электропитания для полного угасания света.

Типы диммеров:

  • диммер для лампочек накаливания с питанием 220 В;
  • диммер для галогенных лампочек с питанием 220 В;
  • диммер для люминесцентных и светодиодных лампочек;

Диммеры делятся на следующие типы – электронные и роторные. Электронные представлены кнопочным и сенсорным механизмами (или регулировкой с помощью пульта управления), а роторные имеют поворотный механизм или «колесико» в народе. Также существуют одинарный и групповой диммеры (различие состоит в количестве управления источников света). Самыми популярными диммером, у народного потребителя, признан тот, что с поворотным механизмом. Это связанно с простотой установки и условиями управления прибором. Одним движением руки вы сможете настроить потолочную люстру, создавая приятную для глаз, световую атмосферу! А как здорово, когда можно не выходя из дома, отрегулировать до нужного уровня яркость уличного освещения на внутреннем дворе?

Существуют также модульные и моноблочные диммеры. Модульные устанавливаются в электрощитах, а в помещение подключаем регулятор. Их функционал не ограничивается управлением яркостью. Моноблочные диммеры используются чаще всего. Их можно подключать к любой лампе, на упаковке которой, имеется соответствующий знак. Дополнительно установленные диммеры позволят свободно управлять освещением в разных частях дома. Следует запомнить, что число параллельно подсоединенных диммеров должно быть не более пяти, а сам провод для их соединения, не длиннее десятка метров. Схема подключения диммера к люминесцентной лампе или светильнику, не сложная. Нужно выбрать лампу с ЭПРА, которая позволяет присоединение дополнительного блока к схеме. В свою очередь блок подразделяется на два типа – аналоговый и цифровой.

Аналоговый представляет работает по принципу регуляции света до 100% яркости. Цифровое регулирование – позволяет не только более точно установить параметры яркости, но и запомнить некоторые значения. Чтобы узнать возможно ли подключение к схеме люминесцентной лампы диммера, нужно ознакомиться с инструкцией на одной из сторон упаковки. Если вы видите пометку – «dimmable», значит эта серия ламп адаптирована для подключения.

Самая простая и популярная схема подключения диммера состоит в последовательном подключении, в то время, как светорегулятор установлен в разрыв провода на фазу, и обозначен латинской буквой «L». От коробки, провод подключается к клемме с тем же наименованием и направлением стрелки вверх. Второй провод бросаем на обозначение «~» и стрелкой под небольшим уклоном. Данная схема установки с функцией выключателя. Если работают пара диммеров, то регуляторы устанавливаются в разных местах комнаты. Такие способы установки используют в больших помещениях и не одним источником освещения. Чтобы подключить несколько осветительных приборов – бра и потолочную люстру, от них должно выходить три проводка – два соединяются, а один проводок идет на фазу, второй регулятор уходит на лампу.

Подведем небольшой итог:

  • чтобы управлять диммером, следует повернуть колесико на его корпусе, или нажать определенную комбинацию кнопок, или выбрать нужную функцию на сенсорном экране.
  • диммеры работают с разными видами лампочек – люминесцентными и светодиодными, галогенными и накаливания.
  • современные установки имеют широкий функционал –таймер включения или выключения, дистанционное управление с помощью пульта, включение или отключение света с помощью хлопков ладонями.

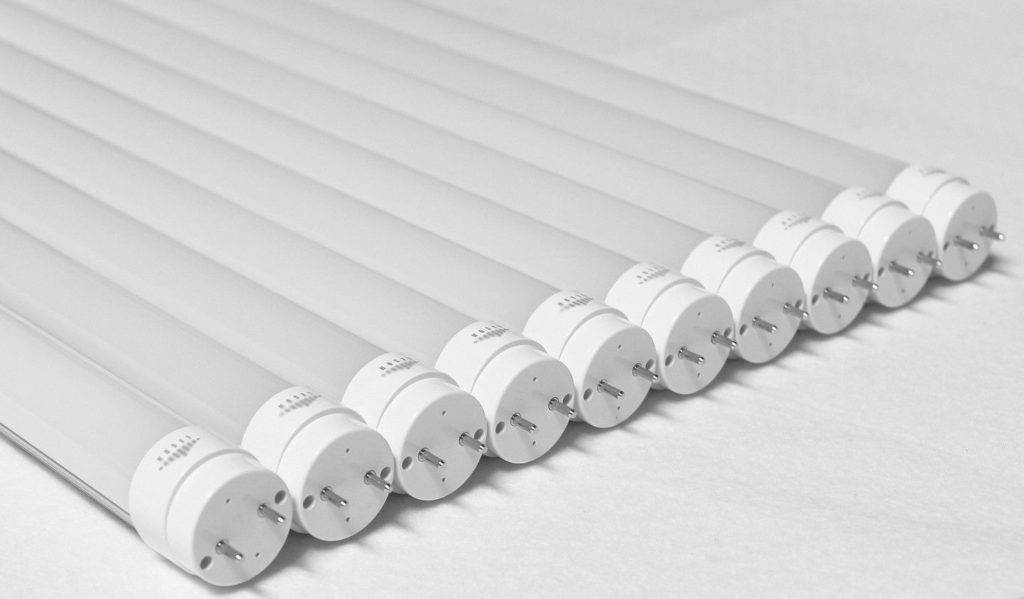

Разновидности ламп дневного света

Разновидности строения ламп дневного света

Классификация люминесцентных ламп может проводиться по мощности, температуре, форме, способу установки, длине. К самым распространенным относятся лампы высокого и низкого давления. Приборы высокого давления используются на улицах и в светильниках большой мощности. Лампочки низкого давления подходят для люстр в жилых и производственных помещениях.

По типу установки источники света классифицируются на следующие группы:

  • подвесные;
  • переносные;
  • потолочные;
  • настенные.

По строению лампы бывают:

  • компактные;
  • кольцевые;
  • U образные;
  • прямые.

Принцип работы и устройство люминесцентного светильника

В основе работы люминесцентных источников света лежит способность ртути в состоянии пара, в среде инертного газа излучать ультрафиолетовый световой поток. Для того, чтобы источник начал излучать свет нужно высокое пусковое напряжение. Оно испаряет ртуть, прогревает электроды и пробивает среду инертного газа. А после поджига, источник света может работать на небольшом рабочем напряжении.

Устройство люминесцентной лампы

Люминесцентный источник света классической конструкции представляет из себя герметичную колбу, заполненную инертной газовой средой (чаще используется аргон) с небольшим количеством ртути. По краям источника находятся два электрода, которые осуществляют розжиг, а затем поддерживают дальнейшее горение.

Так как ультрафиолетовый свет, изначально излучаемый внутри осветительного прибора, не виден человеческому глазу, поверхность колбы изнутри покрыта люминофором, который изменяет длину волны светового потока. Меняя состав люминофора, можно менять цветовую температуру света от тёплого к холодному, что позволяет выпускать люминесцентные источники света для различных сфер применения.

Также, вследствие низкого энергопотребления в рабочем режиме, люминесцентные источники имеют значительно меньшую мощность, при одинаковом световом потоке, по сравнению с источниками света с нитью накаливания.

Накаливания, ВтЛюминесцентные, ВтСветовой поток, Лм
20450
255100
357200
409300
5010400
6011500
6514600

Таблица соответствия мощности люминесцентных и ламп накаливания

Для обеспечения сложного алгоритма запуска лампы и поддержания её в рабочем режиме, схема подключения люминесцентной лампы к сети включает пускорегулирующее устройство. Старый тип ПРА – электромагнитное пускорегулирующее устройство (ЭмПРА). Оно состоит из стартера и дросселя, которые зачастую были отдельными элементами. Подключение этих элементов к люминесцентной лампе производилось в корпусном светильнике, где собиралась вся схема.

Дроссель ЭмПРАСтартер ЭмПРАСоставные части ЭмПРА

Старый тип ПРА имел массу недостатков. Впоследствии появился новый тип – электронный пускорегулирующий аппарат. Он стал моноблочным, малогабатирным. Появилась возможность выпускать люминесцентные источники света для цоколя Е27, которые сразу же назвали энергосберегающими. Разберёмся, как и по каким схемам можно подключить люминесцентную лампу к старому и новому типам ПРА.

Все о ПРА – электромагнитном пускорегулирующем аппарате

Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.

  • магазины,
  • офисные центры,
  • гостиницы,
  • промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

Регламентирующие нормативные документы для электромагнитных ПРА

  • DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
  • EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
  • EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
  • ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
  • ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
  • ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА – лампа.
  • ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
  • ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.

З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА

являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов. Электромагнитные ПРА. Электромагнитные ПРА

Электромагнитные ПРА

оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Преимущества и недостатки

Главным плюсом люминесцентных устройств будет высокая светоотдача и отличный уровень КПД. Они дают помещению хорошую яркость, которая не портит глаза, и исправно работают спустя долгие часы.

Различные цветовые температуры, похожие по оттенку на дневной свет, помогают выбрать необходимый светильник под разнообразные задачи и для помещений любого предназначения.

Свет от таких ламп будет рассеянным. Мягкое, приятное для глаз сияние испускается не только от нити из вольфрама, но и от всего сосуда лампочки сразу.

Это позволяет применять люминесцентное освещение не только для подсветки, но и для зонирования помещения.

Срок службы люминесцентных устройств будет в диапазоне от 10000 до 20 000 часов либо до 4 лет.

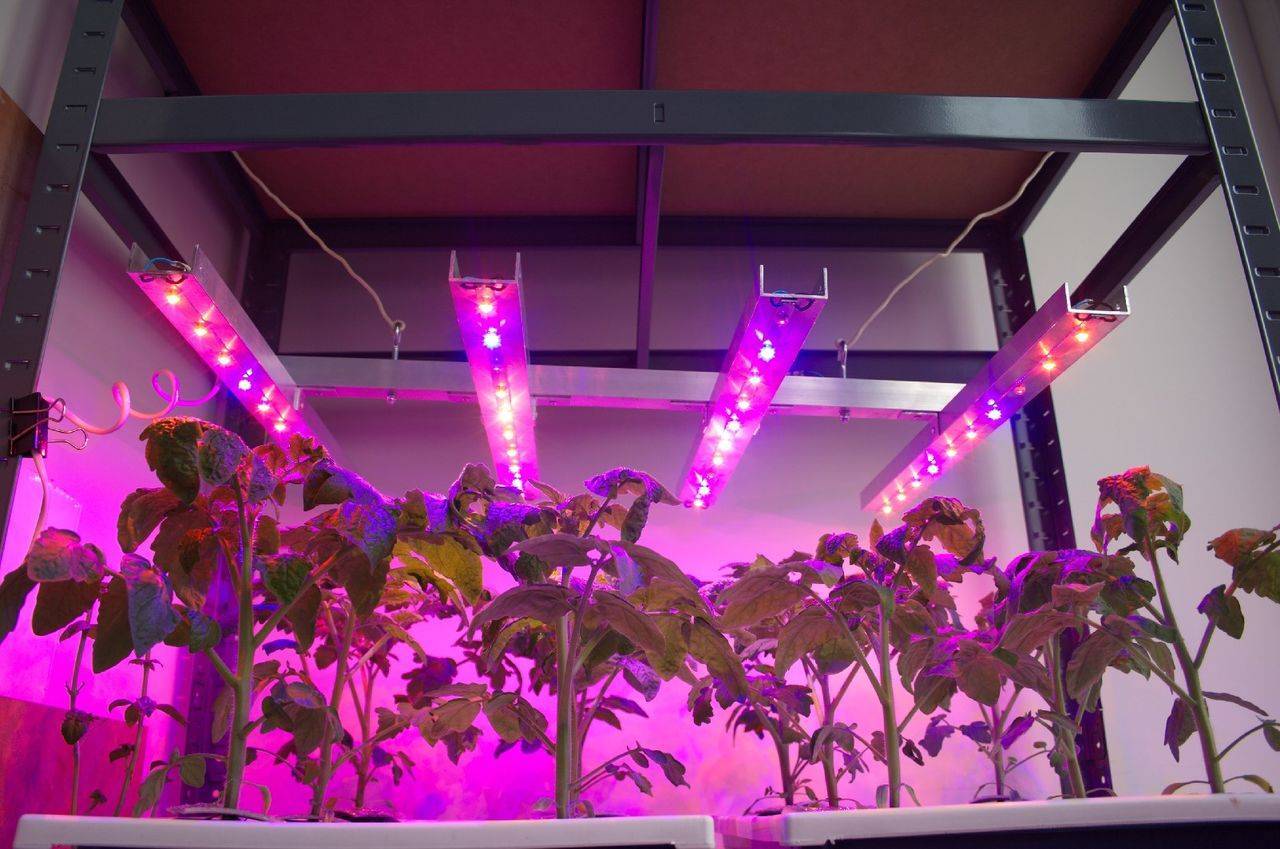

Освещение для растений

Главным большим недостатком лампочек будет высокая чувствительность к температурным скачкам. Уже при температуре −15 градусов изделие будет плохо работать. При высокой жаре лампочки перестают включаться и могут сильно перегреться.
