Выполнение внутренних подключений

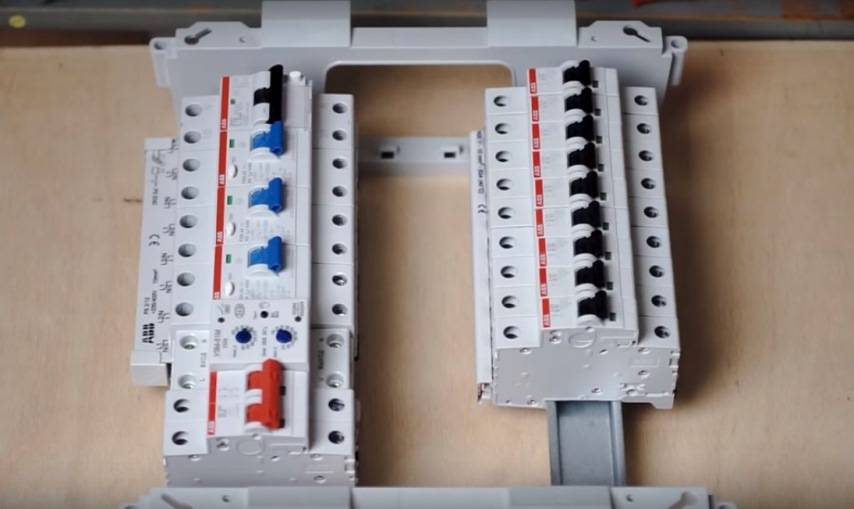

После того, как все элементы автоматики установлены, их необходимо соединить между собой. Для этого можно воспользоваться двумя видами гребенок: ПС-1 на 12 модулей (однополюсная для автоматов) и ПС-2 на 12 модулей (двухполюсная). Это дает возможность запитать 3 УЗО и 1 дифавомат по двум полюсам – по фазе и по рабочему нулю.

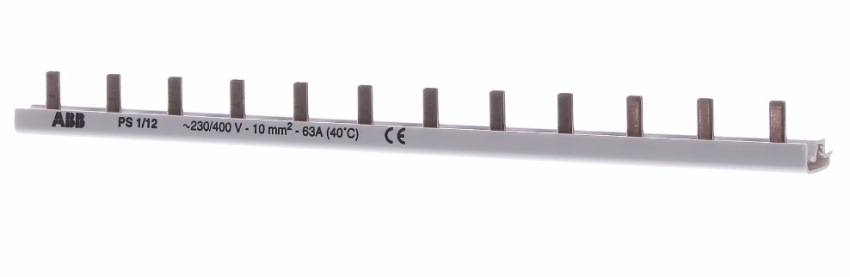

Как правильно установить гребенки
Поскольку ширина оборудования меньше длины гребенки, потребуется дремель с отрезным диском и ножницы по металлу.
Прежде всего, запитаем верхний ряд УЗО и дифавтоматов. Для этого потребуется отрезать лишнюю часть гребенки. Сделав это, ее можно подключить к верхнему ряду УЗО и к автомату. Для этого гребенку вставляют в устройства верхнего ряда и затягивают винты. Однако винты первого УЗО затягивать пока нет нужды, т.к. на него будет подаваться питание с помощью проводов.

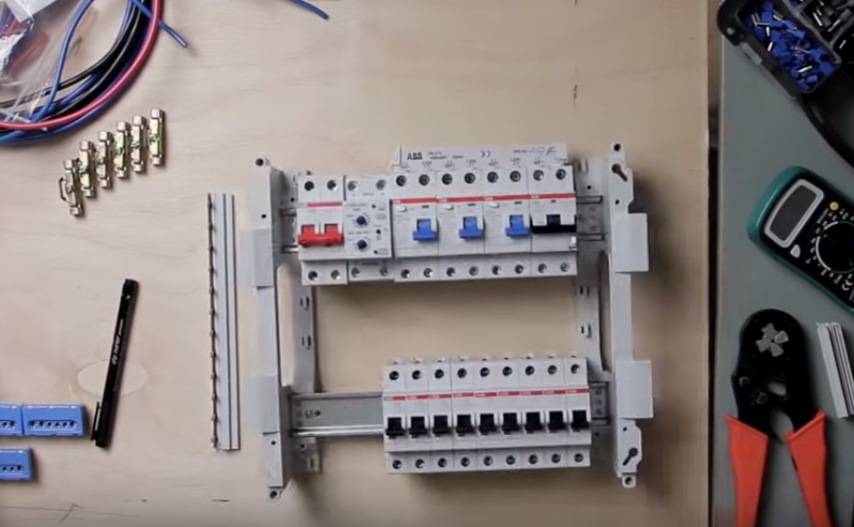

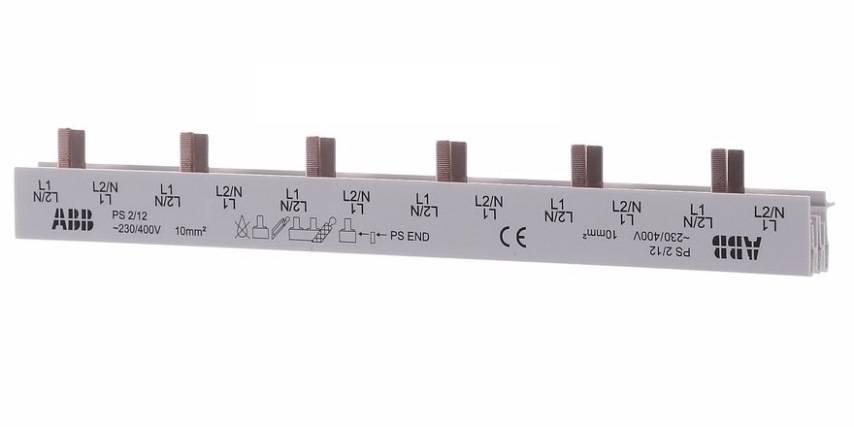

Теперь аналогичную процедуру можно проделать с гребенкой для автоматики. Правда в данном случае медь вместе с пластиком отпиливать не стоит, отрезать их лучше всего по-отдельности. Это позволит не использовать боковые заглушки, поскольку пластик будет чуть длиннее самой медной части, чем и обеспечивается необходимый уровень безопасности.
Еще один нюанс состоит в том, что поскольку автоматика состоит из трех частей, необходимо и медную часть разделить на три элемента: 2 модуля + 2 модуля + 5 модулей. Эти три отдельных медных элемента можно использовать под единым пластиком гребенки. Такая конструкция будет не только красивой, но и надежной.
Проводные соединения
Теперь можно установить провода для подачи питания с рубильника на УЗМ.
Для этого нужно два кабеля сечением 10 мм2 (черный – на фазу, синий – на нуль). С этими кабелями следует произвести следующие операции:
- отрезать на нужную длину;
- снять изоляцию;
- опрессовать;
- установить.

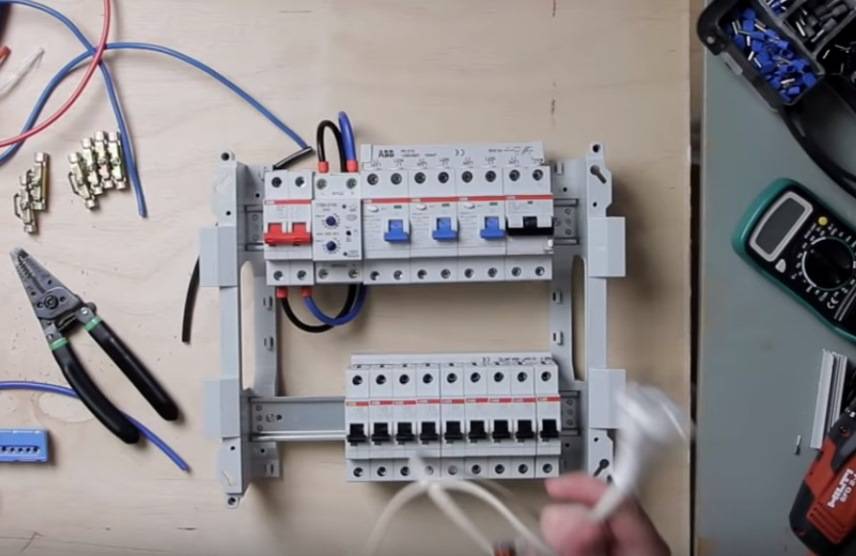

Выполнив эти операции, следует проверить работоспособность получившегося узла. Для этого можно взять питающий провод с вилкой и обжатыми свободными концами. Концы вставляются в автомат, а вилка втыкается в розетку. Выставив предельную величину срабатывания УЗМ, включают рубильник и приступают к проверке.
Если индикатор на УЗМ мигает, то это говорит о том, что питание на него поступает. Затем нагрузку следует выключить рубильником и вынуть питающий кабель из сети.
После выполненной проверки можно подать питание на первое УЗО. Делается это, как и уже описано выше, с помощью отрезка кабеля. Остальные элементы, установленные на верхней DIN-рейке, будут запитаны через уже смонтированную гребенку.

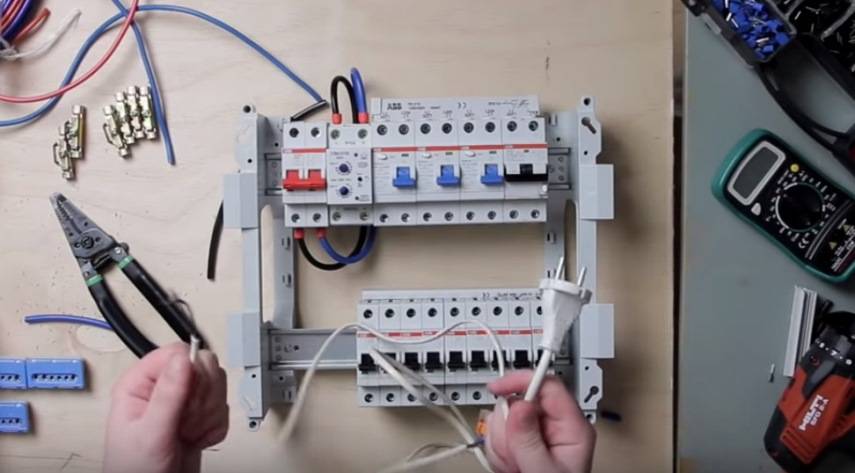

После этого следует опять подать нагрузку через пока еще подключенный кабель питания с вилкой и нажать на кнопку. Автоматика должна отключиться.
Выполнив эту проверку, питание следует отключить и продолжить сборку щитка. Чтобы автоматика, установленная на нижней DIN-рейке, не смещалась самопроизвольно, ее следует сдвинуть вправо и поджать специальным ограничителем.
Для продолжения сборки раму с DIN-рейками надо установить в бокс, чтобы заняться нулевыми шинами, число их будет равно 3, что соответствует количеству УЗО. Каждое УЗО следует подключить к отдельной шине. Делается это с помощью кабеля 6 мм2.

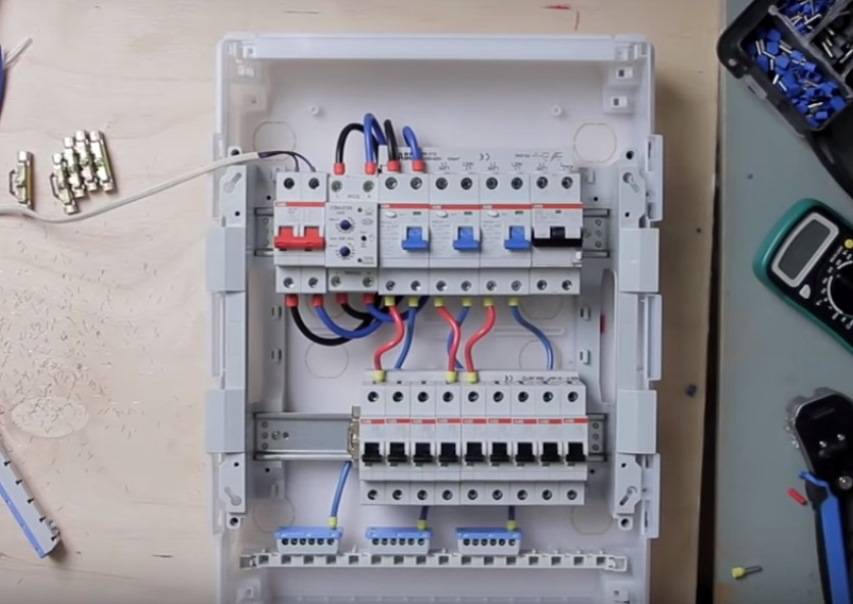

После этого надо запитать группы автоматов от соответствующих им УЗО. Это также делается кабелем 6 мм2 красного цвета.

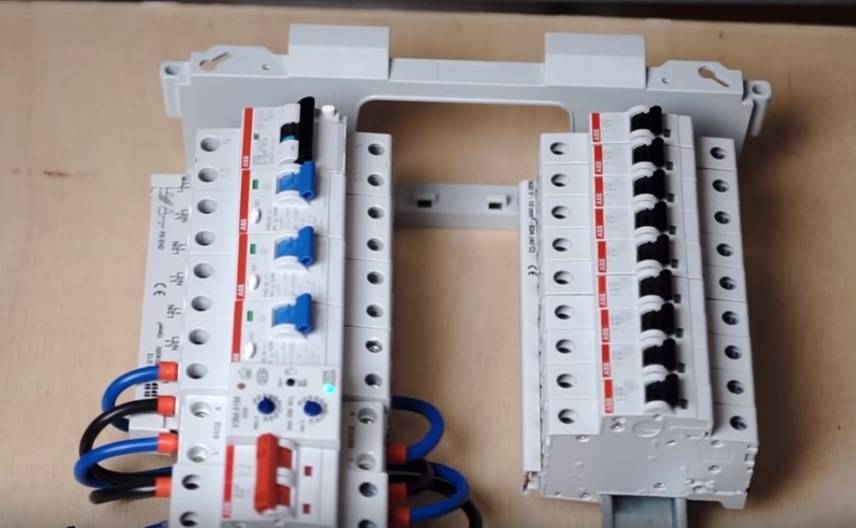

По завершении этой операции вся автоматика оказывается подключенной между собой. После этого остается лишь:
- проверить все винты и при необходимости подтянуть их;
- закрыть щиток крышкой;
- промаркировать автоматику;
- отнести щиток на объект и там подключить к нему провода нагрузки и входящий кабель.
Теперь электрощиток полностью собран. Именно так он должен выглядеть, чтобы с ним было удобно и безопасно работать в ходе эксплуатации.
Ввод кабелей в щиток
Ввод кабелей в щиток
Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.
Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.
В навесной электрический щиток завести кабели просто
Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)
Основание крепится на алебастр и выравнивается.
В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно
Важно не повредить внутренние элементы
Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.
Вариант упрощенной схемы квартирного щитка
Простая схема квартирного электрощитка
Самостоятельно можно собрать небольшой электрощиток и установить его в квартире. Чтобы не запутаться, стоит выбрать максимально простую схему. Она должна соответствовать требованиям ГОСТ 32395-2013.
Представленную ниже схему электрического квартирного щитка целесообразно применять для одно- или двухкомнатной квартиры с общей длиной кабелей 300-400 м. Работы осуществляются так:
- Ставится вводный выключатель напряжения с токовым номиналом от 40 А, если в квартире однофазный тип нагрузки и есть электроплита.
- Производится разводка проводов на группы, указывается марка и тип сечения кабеля. Для освещения оптимальным будет кабель 1,5 мм2 и автомат на 10 А, для розеток подойдет провод 2,5 мм2 и прибор на 16 А.
- Санузел можно подключить на дифавтомат с токовой утечкой 10 мА, совместив потребителей и освещение в одну группу.
- Варочную панель и духовку запитывают как два разных потребителя.
- Для защиты от колебаний напряжения и неисправности оборудования можно выбрать реле напряжения с простейшей системой подключения (на входе и выходе фаза+ноль).
Преимущество схемы состоит в недорогой себестоимости узлов, возможности применения в маленькой квартире. Минус расключения – отсутствие срабатывания защиты при токовой утечке во всех группах, за исключением санузла.
Сборка щита
Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке
Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт
В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.
Монтаж распределительного щита состоит из одиннадцати шагов:
- Монтаж корпуса щитка на стену или в подготовленной нише.
- Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
- Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
- Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
- Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

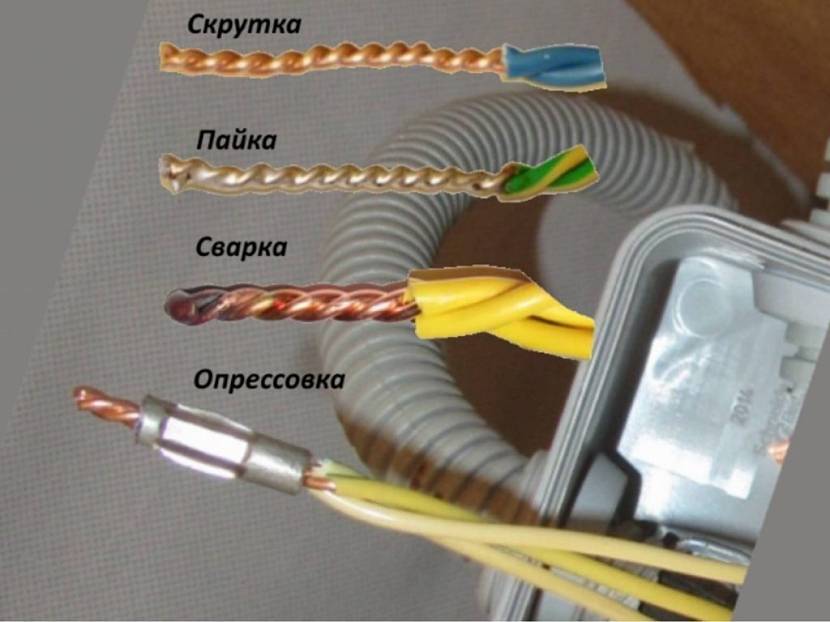

Правильное соединение проводки
Установка шин заземления и ноля.
- Нарезка отрезков проводки для перемычек.
- Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
- Визуальный контроль качества соединений и при необходимости протягивание винтов.
- Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
- Контрольный запуск системы.
После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.
Какие электроприборы должны находиться в щитке
Порядок сборки
После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:
Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.
От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.
Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:
Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.
Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.
Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:
В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.
Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к
важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения
Это явления часто можно наблюдать в зимнее время, в жилом секторе
Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар
Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.
Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.
Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:
Как собрать и установить электрощиток в частном доме
Монтаж электрощита в частном доме – сложный процесс, который требует знаний, навыков, внимательности. Данная статья служит алгоритмом, который поможет правильно собрать щит в загородном деревянном доме, если вы отказались от услуг электрика.
Электрощиток принимает электроэнергию, распределяет ее между потребителями, защищает электроцепь от перегрузок и перепадов напряжения. Монтаж щитка начинают после того, как закончена замена электропроводки во всем доме, вывода всех проводов к месту его крепления. Чтобы составить проект щита необходимо учесть все потребители электроэнергии:
- розетки (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- свет (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- приборы с высокой мощностью (бойлер, электроплита).
Для каждой группы должен быть установлен свой необходимый автомат, для приборов с высокой мощностью надо установить автоматы на каждый прибор отдельно. Все данные по автоматам и УЗО лучше систематизировать в таблицу.
Стандартная схема распределительного щита включает в себя:
- электросчетчик;
- вводный автомат;
- резервный автомат;
- УЗО;
- заземление;
- ноль;
- фаза;
- шины на ноль и заземление;
- автомат на розетки;
- автомат на освещение;
- автомат на электроплиту.
Защита внутренностей электрического щита от ремонтно-отделочных работ
Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений. Для этого следует:. Для этого следует:
Для этого следует:
- Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
- Снимаются рамки, дверцы, другие внешние движимые части корпуса.
- Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
- Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.
Соединение внутреннего оборудования электрощита
Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение, а с каких снимается. Это позволяет упростить коммутацию.
Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.
Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.
Монтаж распределительного щита своими руками
Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.
Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи
Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.
Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?
Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.
Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.
Состав распределительного щитка
Щиток распределительный состоит из следующих элементов:
коробки, снабженной дверцей;
DIN-рейки для крепления автоматики;
распределительных шин, соединяющих все проводники;
группы автоматических выключателей с УЗО или дифференциальных автоматов;
счетчика электрической энергии;
проводов, соединяющих все элементы.
Счетчик позволяет определять количество потребленной электроэнергии. Его устанавливают работники энергетической компании, которые производят опломбирование устройства. Основной выключатель полностью прекращает питание щитка. Он обычно двухполюсный и отключает фазовый и нулевой провода, подводящие электричество. Его мощность должна соответствовать сумме мощностей всех потребителей энергии, включенных в квартире.
Интересное и познавательное видео о секретах выбора автоматов и сборке распределительного щита своими руками:
Группы потребителей – как распределить по правилам
Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:
- Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
- Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
- Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
- Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
- Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.
На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.
Монтаж электрощита
Внутреннее наполнение – компоновка модульных устройств
Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.
Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.
Следует соблюдать правила монтажа:
- соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
- вход располагают вверху, выход – снизу;
- запрещается зажимать многожильный провод без наконечников НШВИ;
- чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.
Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.
Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.
Советы профессионалов
Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.
Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.
Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.
Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой. Образцовый щиток Источник static.wixstatic.com
Образцовый щиток Источник static.wixstatic.com
Устройство стандартного автоматического выключателя
Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.
Автоматический выключатель серии ВА47-29 состоит из следующих элементов:
- Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
- Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
- Дугогасительной камеры.
- Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
- Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
- Пластиковой, полностью диэлектрической ручки.
- Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
- Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
- Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.
Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.
Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.
Расцепитель
Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.
Тепловой расцепитель
Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.
Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.
Магнитный расцепитель
Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.
Селективные автоматы с полупроводниковым расцепителем
Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.
Автоматический выключатель без расцепителя называется разъединителем.
Виды электрощитков
По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.
Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.
Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.
Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.
Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.
По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.
При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.
По способу установки мини-боксы подразделяются:
- наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
- встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.
Наладка и эксплуатация щита
После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:
- Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
- Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
- Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
- Тестером проверяется напряжение на выходе автоматов защиты.
- Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
- В розетках проверяется напряжения.
- выполняется проверка освещения.
- в таком режиме электрический щит должен поработать несколько часов.
- Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.
При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.
Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.
Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:
- Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
- Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
- Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.
Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.
Как собрать электрический распределительный щиток для квартиры
Как провести проводку в квартире своими руками?
Схема подключения УЗО и автоматов в щитке
Как установить дверной электрический звонок — пошаговая инструкция
Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения
Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция
