Как собрать электрический распределительный щиток для квартиры

6 Подключение кабелей – ввод и разделка внутри щитка

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

Какие электроприборы должны находиться в щитке

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.

Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом

Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Понятие, назначение, виды электрических щитов

Электрощиток в частном доме

Монтаж электрощита необходим для разводки кабелей в конечных помещениях (производственных, жилых, других). Выбор вида устройств зависит от общей нагрузки, количества приборов.

Электрический щит – это комплекс отдельных технических элементов, которые позволяют распределить электричество к розеткам, выключателям, приборам. Необходимые компоненты:

• Рейка типа DIN – служит для крепежа автоматов защиты на зажимы, представляет из себя металлическую пластину с креплениями. Если требуется, можно обрезать до необходимой длины и размера.
• Шина – одна позволяет рассредоточивать провода с нулевым напряжением, вторая предназначена для заземляющих контактов. Устанавливаются в открытом и закрытом исполнениях, последние изолированы от касаний.
• Автоматы – устройства, предназначенные для автоматического расключения электрической цепи в случае перегрузок (перепадов, скачков напряжения). Число приборов и мощность подбираются по необходимости.
• Провода, кабели для соединения контактов.
• Устройство для учета потребляемой электроэнергии (счетчик), по потребности.

Классификация электрощитов

Встроенный квартирный электрощиток

Устройства разделяются по нескольким параметрам – способам, месту монтажа, уровню защищенности корпуса. По технике установки различают:

• накладные;
• встраиваемые;
• напольные.

Первые устанавливаются на вертикальную поверхность, непосредственно к стенам, опорам и другим подобным сооружениям. Основной нюанс – весь комплекс оборудования с корпусом располагается снаружи.

Сборка электрощитов второго типа подразумевает подготовку специального углубления в стене (иной поверхности). Корпус помещается полностью, с внешней стороны остается только защитная крышка. Напольные электрические щитки закрепляют на горизонтальной плоскости (пол, подставка).

Таблица степеней защиты

Место монтажа электрощитка подбирается в зависимости от потребностей здания, помещения. Различают приборы внутреннего и внешнего расположения. Последние можно устанавливать на улице, пристраивая к наружным частям блоков. Однако необходим дополнительный корпус, шкаф для защиты от погодных условий, возможных технических повреждений.

Степень защиты обозначается на корпусе латинскими буквами IP и цифрами. Наиболее частые разновидности:

• IP20 и 30 – допускается установка в закрытых сухих помещениях, защиты от влажности нет, только от проникновения посторонних элементов;
• IP44 и 54 – механическая защита более высокая, возможен монтаж распределительного щита в зданиях и комнатах с повышенной влажностью, на улице, исключая прямое попадание воды;
• IP55 и 65 – высокий уровень защищенности от влаги и пыли, выносят агрессивные внутренние и уличные условия, изолированы от любого контакта.

Существуют и другие категории защиты, но встречаются реже. Снаружи устанавливают щитки напольного и накладного типов.

Материал корпуса

Пластиковый квартирный электрощиток

Основание прибора выполняется из двух видов материалов: металл, пластик. Другое название корпусов – блоки. Пластмассовые чаще применяют для сборки небольших электрощитов для квартиры, малых помещений. Внешнюю крышку обычно изготавливают из прозрачного материала для удобства использования – за ней легко просматривается дисплей электрического счетчика.

Металлические могут быть дополнены элементами из стекла или прозрачного пластика

Сборка щитов подобного плана подразумевает высокое напряжение, поэтому важно снизить вероятность соприкосновения с внутренними деталями. Стеклянные и пластиковые крышки позволяют снимать показания, не открывая щитовой электрошкаф полностью

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

• пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
• в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
• коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Watch this video on YouTube

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

• коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
• углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
• дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Требования к распределительным щиткам

Какой щит выбрать?

Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.

По способу монтажа различают следующие типы коробов для автоматов электрических:

• Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.
• Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.

По материалу корпуса щитки электрические под счетчик и автоматы делят:

• На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
• На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

Начинаем внутренний монтаж

После того, как схема составлена, можно начинать процедуру монтажа. Рекомендуется брать такие щитки, которые рассчитаны на большее количество подключений (чем есть в схеме). Это сократит расходы при дальнейшей модернизации помещения.

Для справки! Для работы нам понадобятся такие инструменты: отвертки крестообразная и прямая, плоскогубцы, инструмент для снятия изоляции с проводов, мультиметр.

Современные технологии, используемые при изготовлении щитков, позволяют закреплять необходимые для распределения электричества автоматы и дополнительные приборы с помощью ДИН-реек.

Применение таких конструкций позволяет собрать элементы щитка всего за 4 шага:

1. 1) Приставить автомат к рейке задним пазом.

1. 2) Слегка оттянуть защелку крепления с помощью отвертки.

1. 3) Совершить небольшое надавливание на корпус автомата.

1. 4) Отпустить фиксатор для закрепления элемента.

Для успешного монтажа электрического щитка важно учитывать то, какой тип щитка используется и как подготовлено место для его установки. Для скрытой проводки более рационально будет установить встраиваемый или скрытый щиток. Чтобы его монтаж прошел успешно, нужно подготовить нишу в стене (если таковая не предусмотрена планировкой помещения)

После того, как корпус установлен, можно начинать подсоединение групп потребителей электричества, вводного кабеля и приборов учета электроэнергии

Чтобы его монтаж прошел успешно, нужно подготовить нишу в стене (если таковая не предусмотрена планировкой помещения). После того, как корпус установлен, можно начинать подсоединение групп потребителей электричества, вводного кабеля и приборов учета электроэнергии.

Виды электрощитов

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

• все провода внутри щитка должны быть такого же сечения, как и вводной провод;
• любой модуль должен иметь вход вверху, выход — внизу;
• если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

• предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
• фиксация модулей на дин-рейках с помощью специальных крепежей;
• установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
• раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
• монтаж нулевого провода. Все провода монтируются за дин-рейкой;
• подтяжка всех соединений с помощью отвёртки;
• подача напряжения на автомат ввода и проверка работоспособности модулей;
• проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

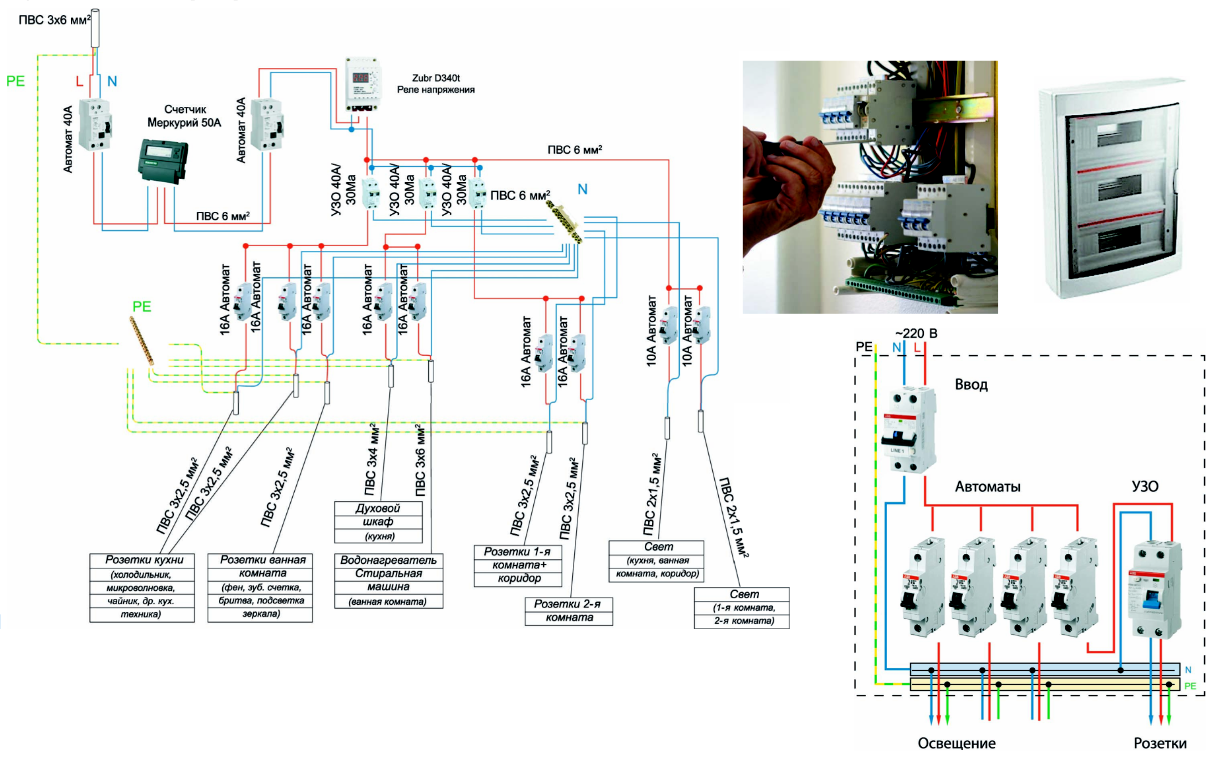

Составление схемы электрического щита с УЗО и автоматами защиты

Без составления схемы будет очень тяжело производиться все монтажные работы. Если опыта в составлении схем нет, то лучше всего прибегнуть к помощи инженера-электрика. Но данные работы можно производиться и самостоятельно, главное придерживаться принципов распределения.

А также следующих правил:

• На входе в дом должен быть установлен общий рубильник, который может обесточить весь дом;
• Установка селективного УЗО при входе также крайне рекомендуется. При возникновении проблем на отдельном участке, данный УЗО обесточит весь дом;
• Весь дом делится на определенные участки, которые будут питать отдельный автомат. На участок устанавливается свой УЗО.
