Типы неисправностей и способы их устранения
Если насос включен, шумит, но не качает воду
Причиной такого сбоя может стать следующее:
- Расшатанное крепление болтов и гаек;
- Порыв клапана в результате износа;
- Порыв штока.
В первом случае необходимо разобрать корпус насоса и все гайки затянуть до упора
При этом очень важно затянуть хорошо верхний крепеж. Делается это для того чтобы гайки в дальнейшем не раскручивались
- В случае с разрывом клапана придётся предпринять действия по его замене своими руками. Здесь главное точно соблюсти диаметр рабочего элемента.
- Причина с разрывом штока является самой сложной. Если шток поломан или деформирован, то его замена практически невозможна.
Если при включении насоса выбивает пробки и горит кабель
Такая поломка может свидетельствовать о том, что медная обмотка якоря сгорела, либо неисправен кабель насоса. Если обмотка якоря сгорела, то при разборке насоса придётся сменить её на новую. Если же дело в кабеле, то посредством тестера подтверждаем поломку и меняем кабель.
Перегрев рабочей помпы и усиленная вибрация
В качестве причины таких неисправностей может выступать работа агрегата вхолостую. В этом случае будет явным отторжение магнитной составляющей насоса. Чтобы исправить положение придётся разбирать насос. Электрическую составляющую помпы нужно хорошо простучать и выслушать. Если компаунд отделился, то он буде тарахтеть. Необходимо изъять его из корпуса и нарезать на его поверхности тонкие бороздки сеткой глубиной до 2 мм. Можно использовать болгарку. Насечки нужно сформировать и внутри корпуса. После этого стенки колбы насоса стоит обработать стекольным герметиком и вмонтировать все назад.
Если насос качает, но очень слабо
Здесь возможен недостаточный проём зазора между вибратором. В этом случае придётся дотачать нужное количество шайб. Сколько именно понадобится, определяйте путем проб, пока давление воды не станет для вас оптимальным. Либо де попробуйте просто закрутить плотнее гайки, как в пункте номер 1.
Выход из строя реле давления
Если для своего погружного насоса для воды вы используете реле давления, то придётся четко настроить его. Поскольку именно автоматика этого элемента часто становится причиной сгорания насосов ручеек, малыш и пр. Так, если автоматика реле давления будет выставлена по верхней границе, то, возможно, объем поступаемой в гидробак воды будет превышен для ваших нужд. А это значит, что насос будет работать с повышенной нагрузкой.
Чтобы отрегулировать реле давления на нужные вам периоды включения/выключения насоса, необходимо сделать следующее:
- Внимательно осмотреть реле давления и выявить шкалу со значениями + и -. Они указывают на увеличение или уменьшение границ воды в ёмкости. Установку параметров реле производят при помощи регулировки специальных пружин. Малая отвечает за давление в системе. Так, если вы желаете, чтобы насос включался при падении давления до уровня 1 атм и выключался при 3 атм, то стоит полностью освободить пружину.
- Далее на реле давления будем регулировать большую пружину. Для этого включаем насос и закрываем все краны. Ждем пока насос «малыш» или «ручеек» выключится, и отслеживаем уровень давления на манометре. Если верхняя граница не равна желаемым 3 атмосферам, то нужно немного затянуть гайку на большей пружине. Не прилагайте усилий. Одного оборота вполне достаточно. После этого открываем в системе кран и ожидаем включения насоса после падения давления. Тут де кран закрываем, ждём выключения помпы и снова смотрим на манометр. Так можно своими руками отрегулировать реле давления до нужных вам параметров и сохранить работоспособность насоса для воды малыш.
Видео с ремонтом наосов для воды «малыш» и «ручеек»:
https://youtube.com/watch?v=sBy3A_M9dbY
Ревизия положения составных частей насоса
Если вы разобрали насос, проведите ревизию правильного положения его составных частей.
- Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
- Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
- Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
- Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
- Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
- Выключаем оборудование и сливаем из насосного устройства воду.
- Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.
Почему гудящий вибрационный насос не качает воду
Часто причина выхода из строя работающего вибрационного насоса связана с его принципом действия — постоянной вибрацией, приводящей к раскручиванию и ослаблению крепежа корпуса и внутренних деталей механизма. Другие неисправности более серьезны и требуют других подходов к устранению.
Неисправности из-за нарушения крепления деталей
Корпус стандартной вибрационной помпы состоит из двух половин, которые обычно скрепляются четырьмя болтами. При их ослаблении происходит расслаивание двух частей, приводящее к изменению рабочих зазоров и попаданию в рабочую камеру воды — в результате двигатель будет гудеть и работать, но вода при этом подаваться не будет.
Еще одной неисправностью может стать раскручивание крепежных деталей обратного клапана и поршня — при этом насос работает, но плохо качает воду.
Рис 4. Разборка насоса своими руками с установкой катушки
Загрязнение
Модели вибрационных помп с нижним забором воды наиболее сильно подвержены опасности засорения рабочего механизма грязью, илом и мелкими камнями — все это может привести к отсутствию подачи воды при работающем электронасосе.
Повреждение деталей
Использование вибрационной помпы для грязной воды приводит к износу резиновых деталей клапана обратного хода и поршня. В этом случае поршень не сможет втягивать жидкость в корпус в нужном объеме, а обратный клапан будет выпускать ее обратно, это приведет к низкому напору или полному отсутствию подачи воды. Отремонтировать помпу можно простой заменой комплектующих.
Рис. 6 Ремонт погружного насоса Малыш своими руками — типичные неисправности при разборке:
- облом штока;
- разрушение клапана;
- потеря болта крепления обратного клапана;
- перегорание обмотки.
Отслоение катушки
Одной из неисправностей может стать отсутствие перемещения поршня из-за нарушения эпоксидной изоляции электромагнита, причины — разная линейная деформация металлического корпуса и заливки при нагреве. В этом случае катушка отслаивается и свободно перемещается внутри. Перед тем, как разобрать помпу, можно определить неисправность простукиванием молотком по корпусу – анализ звука расскажет о нарушении цельности конструкции. Ремонт вибрационного насоса «Малыш» своими руками заключается в извлечении катушки из помпы, нанесения на внутреннюю сторону корпуса насечки и установки электромагнита на место под давлением. Заполнение свободного пространства с приклеиванием катушки можно сделать при помощи эпоксидной смолы или особо прочного стекольного герметика.
Короткое замыкание
Вибрационные помпы в основном эксплуатируются без поплавковых выключателей, реле давления и сухого хода, многие модели не имеют защиты от перегрева и сконструированы с нижним забором воды — все это делает их наиболее подверженными перегоранию по сравнению с другими видами.
При работе без воды происходит перегрев обмотки, выгорание изоляции и межвитковое замыкание медного провода — вибрационный насос гудит но и не качает воду. При этом выбиваются пробки, сильно греется или обугливается электрический кабель. Устранить неисправность можно только перематыванием обмотки, что экономически невыгодно и малоэффективно с точки зрения качества.
Неисправности вибрационных насосов ввиду простоты их конструкции довольно просто устраняются своими руками в большинстве случаев. Перед тем, как разбирать насосы, следует обзавестись болгаркой для срезания ржавых наружных болтов крепления корпуса. Во избежание не ремонтируемого перегорания обмотки электронасосов лучше приобретать устройства с верхним забором воды и защитой от перегрева.
Советуем почитать: Насос Ручеек
Разновидности
Производитель предлагает сразу несколько версий насоса «Малыш» разных модификаций.
- «Малыш». Это насос оснащён функцией нижнего забора жидкости. Одна из мощнейших модификаций, подходит для работы в толще воды. А вот на дне себя показывает не лучшим образом. Часто собирает ил, грязь, засоряя внутреннее пространство.
- «Малыш-М». Модель оснащена функций верхнего забора. Мощность не такая высокая, как у предыдущей версии. Но зато, имеет функцию отсеивания грязи и ила со дна. Владельцы этой модели часто сталкиваются с перегревом, так как в результате падения уровня воды насос оказывается на воздухе и перегревается.
- «Малыш-К». Оснащён функцией нижнего забора. Заземлён. Комплектуется мощным мотором, что сказывается на стоимости. Не оснащён фильтром грязи.
- «Малыш-3». Модель подходит для узких колодцев и скважин. Имеет компактные размеры. Мощность низкая.
Как заменить компаунд
- Разбираем устройство.
- Определите, где состав отделился от корпуса погружного насоса. Это можно сделать, слегка постучав по корпусу молотком. На нормальных участках звук будет глухим, на поврежденных — звонким.
- Снимаем сборку с компаундом с корпуса вибронасоса.
- Используя болгарку, аккуратно нанесите сетку насечек внутри корпуса глубиной до 2 мм. Такую же сетку делаем на узле эпоксидным компаундом.
- Покройте обе области выемками стекольным клеем (можно использовать любой герметик)
- Возвращаем сборку с составом в исходное положение: фиксируем и ждем застывания герметика.
- Положите тело обратно.
Ревизия положения составных частей насоса
Если вы разобрали насос, проведите ревизию правильного положения его составных частей.
- Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
- Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
- Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
- Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
- Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
- Выключаем оборудование и сливаем из насосного устройства воду.
- Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.
Подключение и особенности эксплуатации
Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.
Насос Малыш
Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.
Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.
Ревизия насосного механизма
Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.
Винт и втулка для шнекового насоса
Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен. В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему
В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.
Профилактика и диагностика поломок
Увеличить срок службы теплооборудования помогут несложные профилактические меры:
- Запрещается включение насоса без воды.
- Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
- Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.
Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:
- правильность подключения к трубопроводу;
- герметичность соединительных элементов;
- состояние фильтров.
Как происходит ремонт насоса «Малыш»
Низкая цена насоса «Малыш» делает из сломанных элементов источник запасных частей для следующего такого же насоса. Пользователю часто дешевле и быстрее купить новый «Малыш», чем нести сломанный в ремонт. А при наличии двух сломанных насосов можно собрать один работающий.
Например, у одного насоса перегорела обмотка сердечника, а у второго оборвалась тяга. При простой конструкции насоса любой человек, имеющий даже небольшой опыт разборки и ремонта несложных механизмов, способен самостоятельно «перекинуть» исправные части с одного насоса в корпус другого.

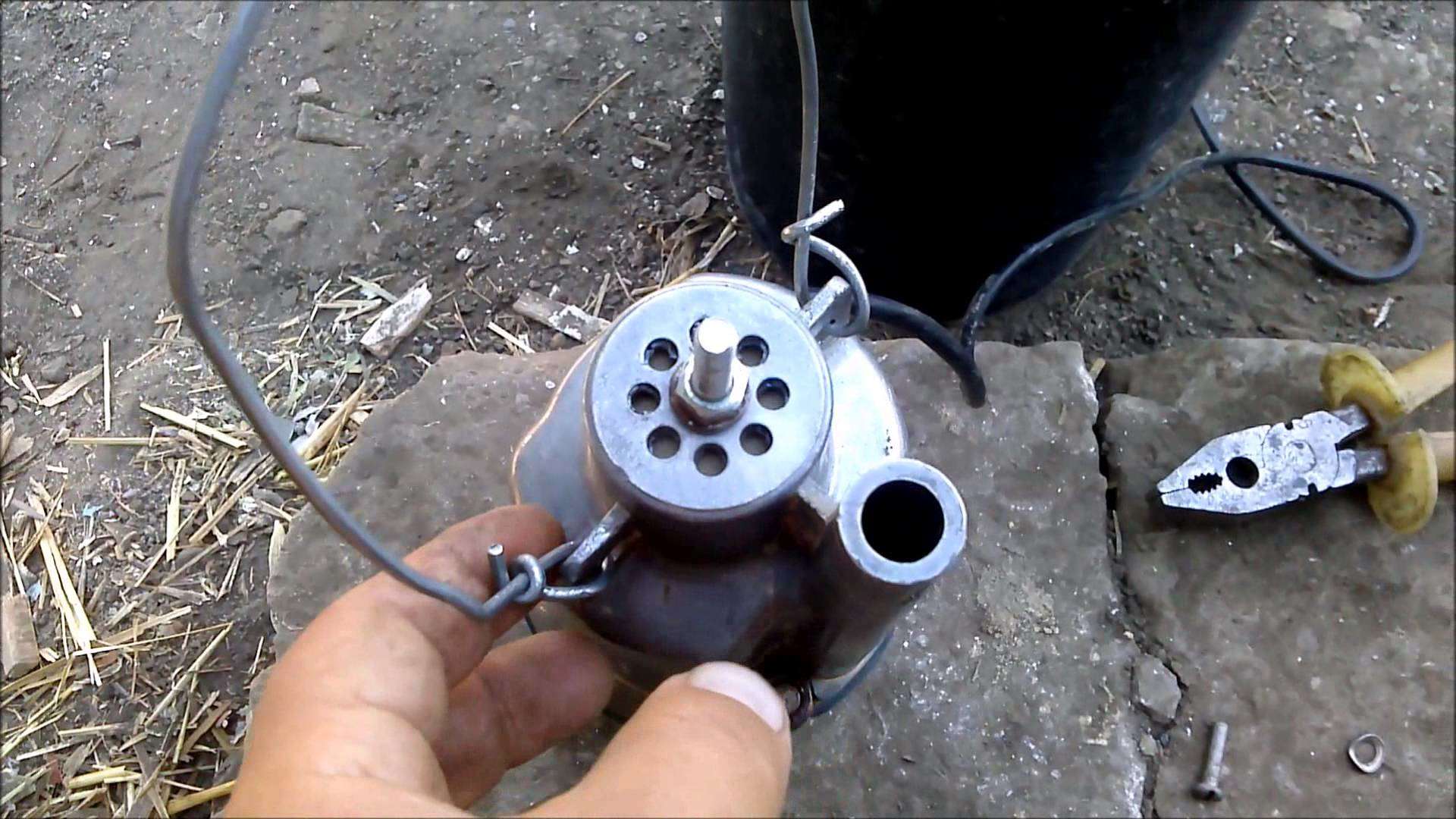

разборка насоса
Трудность может создать разборка блока перекачки воды. Две половинки данного узла скреплены четырьмя болтами. За время нахождения в воде детали крепежа окислились и «приросли» друг к другу. Если разобрать данный узел не получается, не прикладывайте чрезмерных усилий. Смочите керосином места контакта металлических деталей и подождите около 30 минут. В наиболее тяжелых случаях, если керосин не помогает отвинтить крепеж, болты придется срезать. Для удобства разборки насоса его корпус можно закрепить в держателе в вертикальном положении.
Часто встречающиеся поломки
Если никакие внешние факторы не оказывают вредного влияния на насос, а он работает неправильно, либо не работает вовсе, следует приступить к его тщательной проверке.
Чаще всего проблемы вызывает износ сальников.
Имеется ряд причин, ускоряющий данный процесс:
- Неравномерное движение вала, особенно с частым биением.
- Излишне сильно затянуты болты крышки агрегата. Лучше всего сальники справляются с задачей уплотнения, при достаточной их влажности, о чём можно судить по просачиванию капель жидкости сквозь набивку.
- Перегрев двигателя.
- Нарушена технология ремонта, к примеру, заменены не все уплотнительные кольца.
Кроме проблем с сальниками, поломки насосов происходят по причине недостаточного точного центрирования корпуса и силового агрегата. В этом случае разрушаются и сальники, и подшипники, приводя к выходу агрегата из строя, а такие проблемы решает лишь капитальный ремонт.
Также угрозу может нести отсутствие надлежащего ухода за подшипниками (их регулярной смазки).
Возможно, Вас заинтересует статья о классификации центробежных насосов.
Статью о центробежных самовсасывающих насосах для воды читайте .

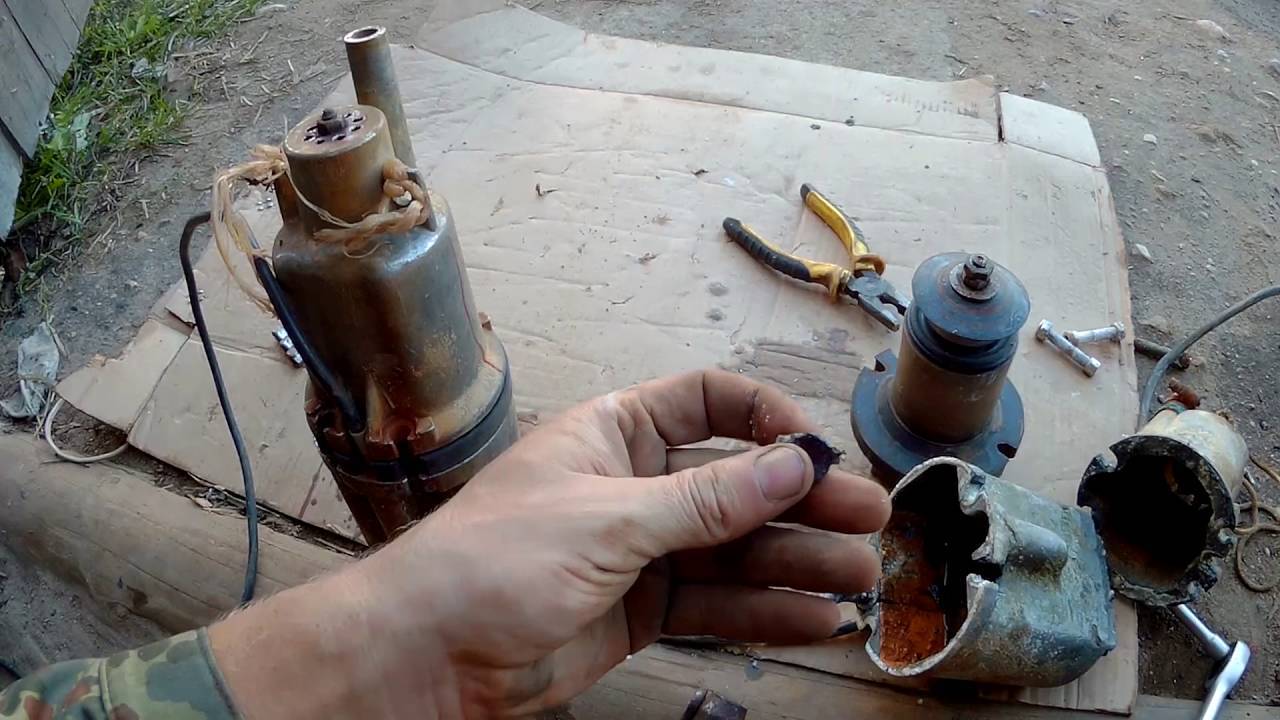

Разбор насоса
Разборка насоса обычно не вызывает больших трудностей.
После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.
Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

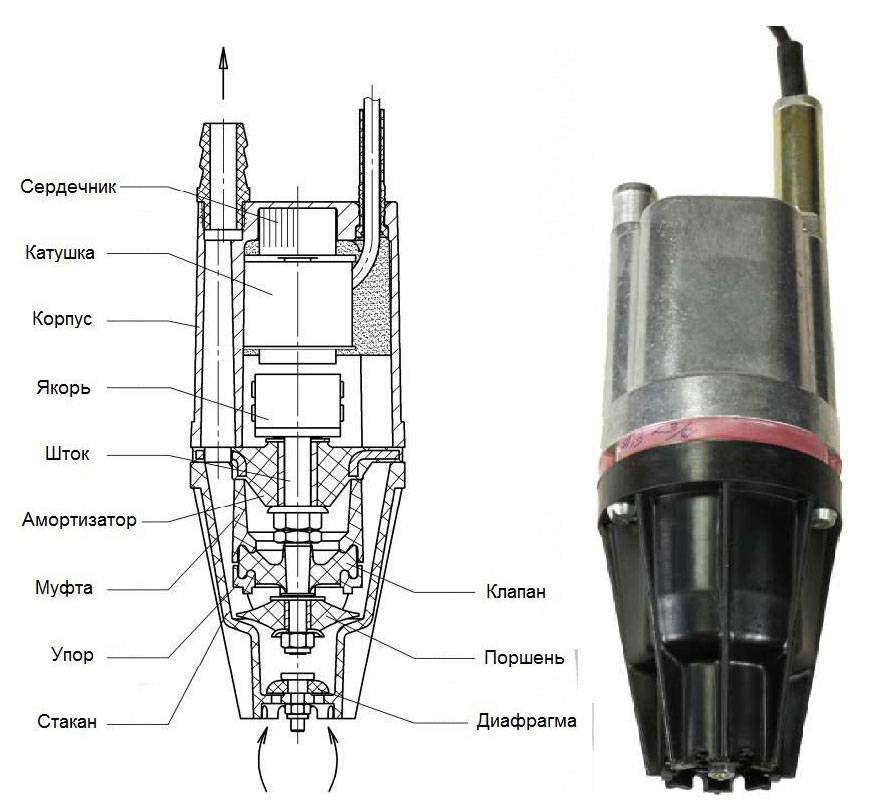

Устройство и принцип действия агрегата
Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.
Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.
Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.
Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы
Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.
Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.
В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана.
На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.
Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.
Вот и вся конструкция — просто и эффективно.
Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель
Устройство и принцип действия
Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.
Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.
Как заменить компаунд
- Разбираем устройство.
- Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
- Извлекаем узел с компаундом из корпуса вибрационного насоса.
- Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
- Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
- Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
- Собираем корпус обратно.
Устранение механических повреждений
При ремонте водяной помпы «Малыш» своими руками нужно обращать внимание на состояние обратного клапана. Это самая уязвимая часть этого механизма. Когда резина изнашивается, она перестает плотно прилегать к седлу корпуса, из-за чего насос перестает перекачивать
Когда резина изнашивается, она перестает плотно прилегать к седлу корпуса, из-за чего насос перестает перекачивать.
В этом случае замените его. Чтобы отремонтировать агрегат, его сначала нужно аккуратно разобрать. Перед разборкой конструкции на обеих частях корпуса делают отметки. Затем откручиваются винты с учетом того, что агрегат находится под напряжением со стороны пружины, находящейся в сжатом состоянии.
Таким образом, корпус агрегата зажимается фланцами в тисках, после чего винты откручиваются. После удаления резьбового соединения обе половины корпуса разделяются, медленно разматывая тиски.
При замене клапана приступают к настройке оборудования. В этом случае обязательно отшлифуйте седло клапана наждачной бумагой, чтобы резина подошла как можно лучше. Далее необходимо отрегулировать положение клапана и собрать помпу.
Для нормальной работы агрегата зазор между клапаном и корпусом должен составлять 0,6-0,8 мм, что позволяет воде вытекать в свободном состоянии. После сборки обязательно проверьте, как работает вибрационный насос.
Заключение
Перед приобретением прибора для той или иной сферы применения следует взвесить положительные и отрицательные качества подхода с использованием таких устройств.
Как правило, на насос для воды Малыш цена сильно варьируется в зависимости от внутреннего устройства. Это же, в свою очередь, связано со сферой использования. В среднем стоимость агрегата составляет 1500-2500 руб. за модель Малыш-М, 2000-2200 руб. за Малыш-3, 1800-2000 руб. за Малыш-П.
Эти агрегаты можно встретить практически у любого дачника и жителя деревни
Любые ремонтные работы требуют крайне ответственного подхода. Все же, при каких-либо проблемах рекомендуется обратиться к специалистам. Приобрести прибор можно в любом соответствующем магазине и там же получить консультацию.
