Характеристики провода ШВВП

Характеристики провода ШВВП

Очень важными параметрами в процессе выбора шнура можно назвать сечение, число жил и в некоторых случаях окраску провода. Рассмотрим эти параметры более детально. Первым делом обсудим сечение. Согласно ГОСТ 7399 – 97 ШВВП провода могут выпускаться сечением в 0,5 мм2 или 0,75 мм2. Более крупное сечение токоведущих частей для этой марки провода не предусмотрено. Следовательно, и номинальные токи для шнуров такого типа не очень большие. Стоит обратить, что сегодня в строительных магазинах можно найти провода ШВВП, имеющие сечение жил в 1, 1,5, 2,5, 4 и даже 6 мм2. Однако, такие шнуры не нормируются ГОСТ 7399 – 97, а следовательно, к ним очень редко можно применять перечисленные ниже характеристики.Еще одна важная характеристика – это число токоведущих жил. В упомянутом выше нормативном документе прописано, что данная марка провода может быть изготовлена с двумя или тремя жилами. Размер сечения этих жил составляет 0,5 или 0,75 мм2.Чтобы повысить гибкость шнура, каждую жилу провода делают из нескольких проволок. К примеру, по ГОСТ 22483 – 77 для рассматриваемого нами шнура, в каждой жиле должно быть не меньше 7 проволок. В тоже время диаметр каждой проволоки не должен превышать 0,33 мм для жил сечением 0,5 мм2, и 0,38 мм для жил сечением 0,75 мм2.Теперь поговорим о толщине изоляции. Этот параметр не зависит от размера сечения и числа жил в шнуре. В любом проводе ШВВП толщина слоя изоляции жилы не должна быть меньше 0,5 мм. Толщина слоя оболочки должна быть еще больше, этот параметр должен превышать 0,6 мм.Зачастую оболочку создают стандартного белого цвета и только в редких случаях ее создают черного цвета. А вот жилы провода производят в широкой цветовой гамме, которая прописана в документе ГОСТ7399 – 97. Стоимость провода не зависит от цветовой гаммы жил провода. При выборе провода для бытовых целей, стоит отдавать предпочтение проводам с расцветкой, которая соответствует нормативам ПУЭ. В схеме однофазной трехпроводной сети одна из жил должна быть голубого цвета, вторая желто-зеленая, а третья может быть любого другого оттенка. В схеме однофазной двухпроводной сети нулевой провод должен быть голубого цвета, а фазный проводник – любого оттенка.Технические параметры любого провода специалисты делят на механические и электрические. К механическим параметрам можно отнести:

гибкость

Это, пожалуй, самое важное преимущество ШВВП. Минимальный радиус изгиба равняется 5 диаметрам кабеля

Стоит отметить, что шнур плоский и диаметр определяется по наименьшему значению. Это довольно высокий показатель
высокий уровень стойкости к многократным изгибаниям – разгибаниям. Эта цифра колеблется в пределах 30 тысяч циклов
тем не менее, изгибание шнура негативно отражается на его свойствах. Вследствие этого гарантийный срок на провода, которые регулярно подвергаются изгибанию, достигает лишь двух лет. А вот провод ШВВП, который не подвергается эксплуатационному изгибанию, имеет гарантийный период более 10 лет
согласно ГОСТ7399 – 97, провод не должен иметь видимых повреждений, и выдерживать натяжение до 9,8Н (1кгс). Все испытания проводят без внешней оболочки
изготовление проводов ШВВП должно гарантировать температурную защиту шнура. Чтобы этого добиться, нужно шнур на 90ч поместить в камеру с температурой 80⁰С. Через два часа после того, как он остынет, проводится осмотр на предмет внешних повреждений
номинальные температуры для провода от -25⁰С до +40⁰С. Критической температурой для жилы является +70⁰С.

Из электрических характеристик шнура ШВВП стоит выделить:

для любого провода наиболее важной характеристикой можно назвать сопротивление провода. По документу ГОСТ7399 – 97 уровень сопротивления провода сечением 0,5 мм2 при температуре 70⁰С должен равняться более 0,012 МОм

А для шнура, имеющего сечение 0,75 мм2, этот параметр равняется 0,01 Мом
еще один важный показатель – это сопротивление изоляции провода. Этот параметр измеряют по отношению одной жилы к земле и между двумя жилами.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Аналоги и лучшие производители

Провод ПуВ пришел на смену устаревшему ПВ-1, они имеют практически идентичные технические характеристики и назначение. Если вам нужно провести монтаж в труднодоступных местах, для этого подойдет гибкий аналог – ПуГВ или ПВ-3.

Посетители часто задают вопрос «Чем отличается ПуВ от ПуГВ?». Их основным отличием является класс гибкости, у ПуГВ он 5, а у ПуВ – 1. Это связано с тем, что у ПуГВ многопроволочная конструкция, в остальном их технические характеристики почти полностью совпадают.

В России множество предприятий производят такой проводник, среди них можно выделить:

• ОАО «Подольсккабель», г. Подольск;
• АО «Росскат», г. Нефтегорск;
• ООО «Дмитров-кабель», г. Дмитров.

На этом мы и заканчиваем обзор характеристик провода ПуВ. Надеемся, предоставленный материал был для вас полезным и интересным!

Также читают:

• Как собрать распределительный щит
• Сборка трехфазного электрощита своими руками
• Как соединить автоматические выключатели в щитке

Опубликовано:
09.10.2018
Обновлено: 09.10.2018

Как правильно использовать провод

Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.

Монтирование такого шнура может осуществляться следующими методами:

• Методом открытой прокладки;
• Монтирование в кабель-канале;
• Прокладка в гофре;
• В штробах, под штукатуркой;
• Подвесным методом на стальном тросе;
• Под грунтом, в специальных трубах из металла, пластика или асбеста.

Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях

Также, прокладка провода ПУНП запрещена в слое грунта

Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении

Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.

Вам это будет интересно Все об кабеле ААБл

Провод установочный ПуГВ

С этим читают

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

• ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
• ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
• После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

Характеристики	ПВС	ВВГ
Номер ГОСТ	ГОСТ 7399-97	ГОСТ 16442-80
Назначение	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительных	Для эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводника	Скрученные тонкие проволоки, гибкая	Монолитная, жесткая
Толщина оболочки, мм	0.8	0.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %	150	125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:	30000	не нормируется
Масса 1 км, кг	88.5	72
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм	10	12
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.	2,0 в течение 5 минут	3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ	2000	не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А	14/не нормируется	24/33
Температурные
Сохранять стойкость к деформации при, градусов С	70	80
Максимальная температура токопроводящей жилы при эксплуатации, градусов С	70	80
Температура эксплуатации, градусов С	-25/+40 градусов	-50/+50
Длительно допустимая температура нагрева жил, градусов С	+70	+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов С	не нормируется	+160
Допустимый нагрев жил в аварийном режиме	не нормируется	+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:	6 (10 в стационарных установках)	30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

• Нг – изоляция не поддерживает горения, самостоятельно затухает;
• Нд или Ls – модификатор, препятствующий образованию дыма;
• Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Технические характеристики шнура ШВВП

Шнур ШВВП весьма популярен на сегодняшний день и очень часто применяется в домашних условиях. Это связано с относительно невысокой ценой проводника и в то же время хорошим качеством изготовления

Далее мы подробно рассмотрим технические характеристики ШВВП, расшифровку маркировки и что не менее важное – область применения в быту

Как расшифровать маркировку?

Итак, первым делом поговорим о том, что же все-таки означает аббревиатура ШВВП: провод или кабель? Очень многие при поиске информации о данном проводнике связывают его с этими приставками.

На самом деле, аббревиатура расшифровывается, как:

• Ш – шнур;
• В – оболочка жил из поливинилхлорида;
• В – внешняя оболочка из поливинилхлорида;
• П – плоский.

Как Вы видите, данный вид проводника нельзя назвать ни кабелем, ни проводом. Чтобы в дальнейшем Вы могли сразу же по аббревиатуре определить, что перед Вами за тип проводника, рекомендуем ознакомиться с расшифровкой маркировки проводов и кабелей!

Конструктивные особенности

После того, как Вы узнали, расшифровку маркировки шнура ШВВП, советуем ознакомиться с его основными конструкционными особенностями.

Итак, данный электрический шнур имеет следующую конструкцию:

1. Токоведущие жилы медные, круглого сечения, многопроволочные (хорошо видно на фото).
2. Количество жил 2 либо 3.
3. Расположение жил – параллельно друг другу.
4. Цветовая маркировка соответствует стандартам ГОСТ: ноль синий, фаза коричневая. Если шнур трехжильный (к примеру, ШВВП 3*1,5), изоляция третьей жилы окрашена в желто-зеленый цвет и используется в качестве заземления.

Основные параметры

Основные эксплуатационные показатели, а другими словами – технические характеристики ШВВП представлены следующими значениями:

• номинальное напряжение — 220/380 Вольт;
• номинальная частота колебаний переменного тока — 50 Гц;
• пиковое напряжение (до 15 минут) – 2000 Вольт;
• сечение жил от 0,35 до 2,5 мм2;
• срок службы от 6 до 15 лет;
• гарантийный срок эксплуатации 2 года;
• удельное электрическое сопротивление на 1 км шнура – не более 270 Ом;
• температура эксплуатации (рабочая) – от -40 до +40оС;
• монтаж допускается при температуре окружающей среды от -10 до +30оС;
• минимально допустимый радиус изгиба жил – 30 мм2;
• допустимая токовая нагрузка (длительно допустимый ток) – зависит от сечения жил (к примеру, у размера 2*0,75 мм2 составляет 6 Ампер).
• масса от 0,026 до 0,049 кг на 1 метр длины.

Как Вы видите, характеристики ШВВП позволяют использовать данный шнур при электромонтажных работах, как на улице, так и внутри помещения. О том, где применяется этот тип проводника по отношению к дому, мы и поговорим далее.

Область применения

В связи с тем, что сечение жил шнура ШВВП чаще всего не превышает 2,5 мм2, его нельзя использовать для подключения мощных электроприборов. Несмотря на то, что максимальное сечение жил позволяет подключить с помощью ШВВП некоторые электроприборы мощностью 1-2 кВт, чаще всего в домашних условиях пользуются следующие размеры шнура: 2*0,5; 2*0,75; 2*1,5; 3*0,75; 3*1,5.

Как правило, область применения шнура ШВВП следующая:

1. Используется для подключения маломощных электроприборов: чайника, настольной лампы, радиоаппаратуры и т.д. Некоторые умельцы делают «переноски» с помощью данного электропровода. Если Вы вдруг решили сделать удлинитель своими руками, лучше выберите более надежный аналог – провод ПВС.
2. Применяется при монтаже освещения, как уличного, так и комнатного. В своей практике не раз встречал шнур с такой маркировкой, которым соединяют светодиодные ленты с блоком питания.

Как Вы видите, использование ШВВП не везде уместно, что связано с небольшим сечением жил. В домашних условиях рекомендуем использовать шнур с такой маркировкой не для всей проводки, а только при монтаже освещения по комнатам!

Срок службы провода ПВС

Срок службы должен указываться при покупке кабеля на его этикетке. В среднем указывается, что срок службы такой переноски до 5 лет, но на самом деле при правильных условиях эксплуатации в нормальной среде кабель может бесперебойно работать на протяжении более чем 10 лет. Если же среда использования провода агрессивная или влажная (горячая), то срок службы, естественно, сокращается.

Изучив описание ПВС кабеля, что это такое, каких видов он бывает и какими техническими и эксплуатационными характеристиками обладает, понятно, почему он используется не только электриками, но и огромным количеством людей по всему миру для решения разных задач.

Область применения кабеля ШВВП

Кабель ШВВП относится к классу гибких силовых кабелей, используемых для создания электрических цепей низкого напряжения. Он имеет множество применений благодаря своим уникальным характеристикам и конструкции.

Главным образом, кабели ШВВП применяются во всех сферах, где требуется передача электрической энергии в стационарных и подвижных объектах. Их можно встретить в следующих областях:

• Строительство и ремонт зданий и сооружений.
• Машиностроение и промышленность.
• Транспортная отрасль, включая автомобильное, железнодорожное и морское сообщение.
• Электроэнергетика и электроснабжение.
• Телекоммуникации и связь.
• Системы безопасности и контроля.

Кабель ШВВП отлично подходит для использования внутри помещений, а также в условиях эксплуатации с повышенной влажностью или агрессивной средой. Он может быть уложен на открытых участках или закрыт в трубах и каналах. Он также может быть использован в системах автоматизации и управления, благодаря своей гибкости и способности к укладке в маленькие углы.

Кабели ШВВП обеспечивают надежную передачу электрической энергии и являются важным элементом в множестве электротехнических устройств и систем. Они отличаются долговечностью, высокой степенью защиты от внешних воздействий и соответствием необходимым нормам и стандартам качества.

Установка и монтаж кабеля ШВВП 2х0,75 мм²

Кабель ШВВП 2х0,75 мм² широко применяется для внутренней проводки в жилых и офисных помещениях. Его установка и монтаж должны выполняться в соответствии с требованиями электробезопасности и строительных норм.

Перед установкой кабеля ШВВП 2х0,75 мм² необходимо провести обмеры и разметку помещения. Это позволит определить точное количество кабеля, а также места прокладки и подключения.

При монтаже кабеля ШВВП 2х0,75 мм² следует соблюдать следующие рекомендации:

1. Проверьте качество и целостность кабеля перед его установкой.
2. Определите место прокладки и фиксируйте кабель с помощью кабельных стяжек или кабельного канала.
3. Не допускайте острых изгибов кабеля, чтобы избежать повреждений его изоляции.
4. Подключайте кабель только после того, как все монтажные работы будут завершены и проведены проверки на наличие короткого замыкания.
5. Если требуется соединение нескольких кабелей, используйте специальные разъемы или клеммные колодки.

При установке кабеля ШВВП 2х0,75 мм² следует соблюдать электробезопасность и правила пожарной безопасности:

• Избегайте контакта с электрическим током. Все работы с проводкой должны проводиться только при отключенном электропитании.
• Используйте специальные инструменты и приспособления. Не допускайте использование поврежденных инструментов или техники, которая не соответствует требованиям безопасности.
• Избегайте перегрузок и короткого замыкания. Распределите нагрузку равномерно по кабелю и убедитесь в надежности соединений.
• Устанавливайте защитные элементы. Это могут быть автоматические выключатели, предохранители и другие устройства, которые обеспечат безопасность системы.

После завершения установки и монтажа кабеля ШВВП 2х0,75 мм² рекомендуется провести проверку работоспособности всей системы и убедиться в отсутствии дефектов.

Преимущества установки кабеля ШВВП 2х0,75 мм²
Преимущество
Описание

Гибкость
Кабель легко поддается гнутости и укладке, что упрощает его прокладку в сложных условиях.

Надежность
Кабель отличается высокой степенью безопасности и долговечности, обеспечивая стабильную передачу электрического сигнала.

Удобство эксплуатации
Кабель не требует особых условий хранения или ухода, что упрощает его использование и поддержание в рабочем состоянии.

Особенности использования кабеля ШВВП

Кабель ШВВП (Шлейфовый Ввпулговый Пу) – это силовой кабель, который используется для передачи электрической энергии в различных электрических сетях. Он отличается от других типов кабелей несколькими особенностями, которые делают его привлекательным для использования в различных областях.

1. Гибкость. Одной из основных особенностей кабеля ШВВП является его высокая гибкость. Благодаря этому, кабель легко подлаживается и укладывается вручную, что упрощает его монтаж и установку в различных условиях. Высокая гибкость также позволяет легко манипулировать кабелем при необходимости изменения его положения или направления.
2. Высокая надежность. Кабель ШВВП производится из высококачественных материалов с использованием современных технологий. Это обеспечивает высокую надежность и долговечность кабеля, а также защиту от возможных повреждений или коррозии. Благодаря этому, кабель ШВВП может использоваться в различных условиях эксплуатации, включая влажные или агрессивные среды.
3. Широкая область применения. Кабель ШВВП может использоваться в различных электрических сетях и устройствах. Он подходит для передачи электрической энергии как в жилых и офисных помещениях, так и в промышленных объектах. Кабель ШВВП также широко применяется в системах автоматизации, связи и контроля.
4. Удобная маркировка. Маркировка кабеля ШВВП позволяет удобно определить его характеристики, такие как количество жил, сечение, материал изоляции и другие параметры. Это облегчает процесс выбора кабеля для конкретной задачи и позволяет избежать ошибок при монтаже или эксплуатации.
5. Простота монтажа. Благодаря своей гибкости и удобной конструкции, кабель ШВВП легко монтируется и подключается к электрооборудованию. Возможность монтажа вручную и использование стандартных соединительных элементов делают его удобным для работы как для профессионалов, так и для частных лиц.
6. Экономичность. Кабель ШВВП отличается невысокой стоимостью по сравнению с другими видами проводов и кабелей, что делает его экономически выгодным решением для многих проектов. При этом кабель ШВВП сохраняет высокое качество и надежность, обеспечивая эффективную передачу электроэнергии.

В итоге, использование кабеля ШВВП позволяет обеспечить надежную и эффективную передачу электрической энергии в различных сетях и устройствах. Гибкость, надежность, удобная маркировка и простота монтажа делают его привлекательным выбором для электротехнических работ и строительства.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.

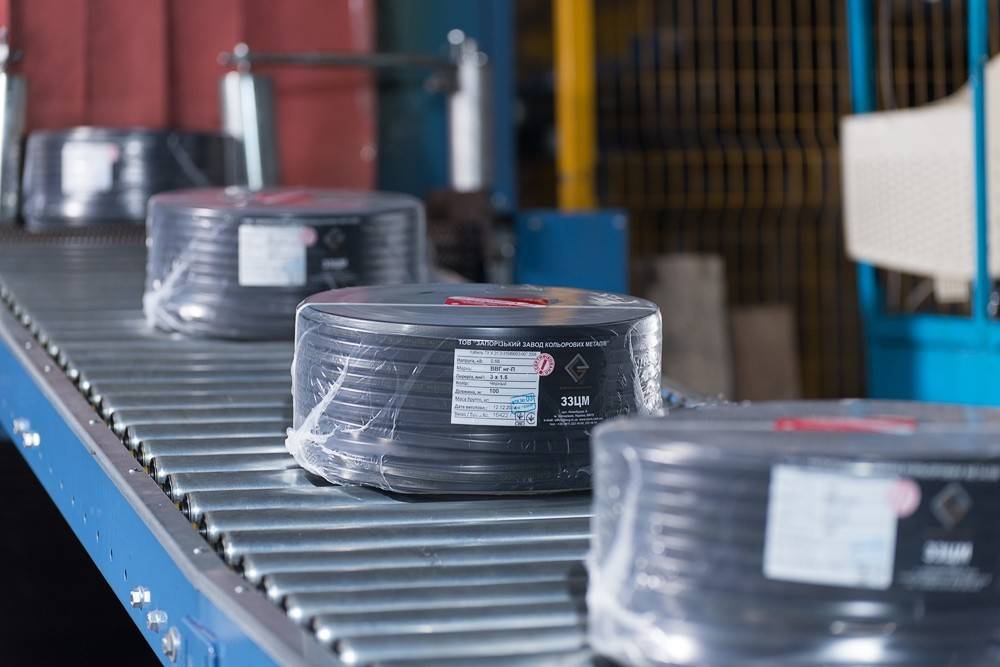

Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Предыдущая РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих Следующая РазноеАвтоматический выключатель — от чего защищает и как он устроен
