Особенности провода ПуГВ и ПуГВнг-LS

Технические характеристики

У провода ПуВ технические характеристики соответствуют аналогичным по сфере применения маркам проводников. Рассмотрим их подробнее.

1. Переменное напряжение 450В при частоте до 400 Гц.
2. Постоянное напряжение – до 1000В.
3. Диапазон допустимых температур эксплуатации от -50 до +65 градусов Цельсия при влажности до 98%.
4. Минимальная температура при которой допускается электромонтаж – не ниже -15 градусов Цельсия.
5. Максимальная температура нагрева жилы – 70 градусов Цельсия.
6. Сопротивление изоляции при температуре не ниже -20 градусов Цельсия – 20 МОм
7. Минимальный радиус изгиба не менее 10 наружных диаметров провода.
8. Срок службы – до 20 лет (при отсутствии вредных факторов типа прямого воздействия ультрафиолета, слишком высоких и низких температур).
9. Гарантийный срок службы – 3 года.
10. Класс гибкости – 1.

Не менее важной характеристикой является сопротивление токопроводящей жилы Ом/км. Эти значения, а также вес и ряд сечений вы видите в таблице ниже

Провода ПуВ соответствуют международным стандартам МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Также стоит отметить, что соответствие техническим характеристикам выполняется только при выполнении требований к хранению, прокладке, транспортировке и эксплуатации изделия

Поэтому на всех этапах важно исключить повреждения изоляции, неверный монтаж несоответствующий ПУЭ

Область применения

Давайте разберемся, где применяется ПуГВ. Его характеристики допускают использование провода для монтажа электрических щитов, линий освещения и для стационарного подключения в качестве силовых проводников. Также его удобно использовать для сборки щитов. Такая характеристика как класс гибкости, а для ПуГВ это 5, позволяет выполнять подключение и сборку схем в труднодоступных местах, в том числе и для соединений силовых и сигнальных цепей внутри электронных устройств.

Он отлично подходит для сборки схем внутри люстр или светильников, при условии, что их лампы не слишком сильно греются и сами приборы не будут установлены в помещениях с повышенной температурой. В последнем случае лучше использовать термостойкий провод РКГМ.

Также высокий класс гибкости позволяет использовать проводник при нестационарном монтаже электрического оборудования. Однако в этих целях всё же лучше использовать провода с несколькими многопроволочными жилами и двойной изоляции, например, ПВС или ШВВП. Их характеристики подразумевают большую защиту от механических повреждений, а два слоя изоляции снижают вероятность коротких замыканий и искрообразования.

При прокладке наружным способом ПуГВ нужно прокладывать в кабельных каналах или гофрированных трубах, чтобы исключить вероятность механических повреждений и растрескивания изоляции под воздействием ультрафиолета.

Гибкость позволяет организовать металлосвязь с подвижными частями электрических щитов (корпусов с дверьми).

Провод ПВ-3: расшифровка и значение букв

Основная информация о проводе (и кабеле) заключена в его маркировке. Это продуманная система, благодаря которой можно, не заглядывая в описание, понять насколько подходит для ваших целей тот или другой вид кабельной продукции. Провод ПВ-3 производят десятилетиями. Он описан в старом нормативе — ГОСТ 6323 – 79. По этому документу название ПВ-3 расшифровывается так:

• П — провод.
• В — виниловая оболочка (поливинилхлорид).
• 3 — это класс гибкости.

Итак, получаем: ПВ-3 — это провод в виниловой оболочке третьего класса гибкости (гибкий), с медными проводами (нет буквы «А» впереди). Жила многопроволочная (это следует из класса гибкости). Использоваться может как в помещении, так и на улице. Допускается как одиночная,так и групповая прокладка (в кабельканалах).

Примерно так выглядит провод ПВ-3

Есть еще алюминиевый аналог: АПВ-3. Его расшифровка практически один в один совпадает. За исключением того, что материал жил — алюминий. Все остальное аналогично.

Главное достоинство: широкая область применения и высокая степень гибкости

Почему ПВ-3 — это провод? Чем отличается кабель от провода? Тем что у кабеля более «серьезная» оболочка, которая может выдерживать значительные нагрузки, защищать от механических воздействий, снижать влияние проложенных рядом кабелей и т.д. Защита у провода — обычно однослойная, максимум — двухслойная. Такие изделия обязательно нуждаются в мерах по защите от повреждений. В общем, ПВ-3 — это провод.

Нужны еще пояснения по классу гибкости. Он зависит от количества и диаметра проводников в жиле. Самые жесткие — одножильные провода. Их тяжело сгибать. Это одножильный провод ПВ-1. Далее, по мере возрастания количества проводников, провода или кабели становятся все более гибкими. Так вот, ПВ-3 имеет среднюю гибкость. Минимальный радиус изгиба — 10 диаметров провода. Это хороший показатель, который позволяет прокладывать провод в трассах любой конфигурации.

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

https://youtube.com/watch?v=YK6KEeUu9mY

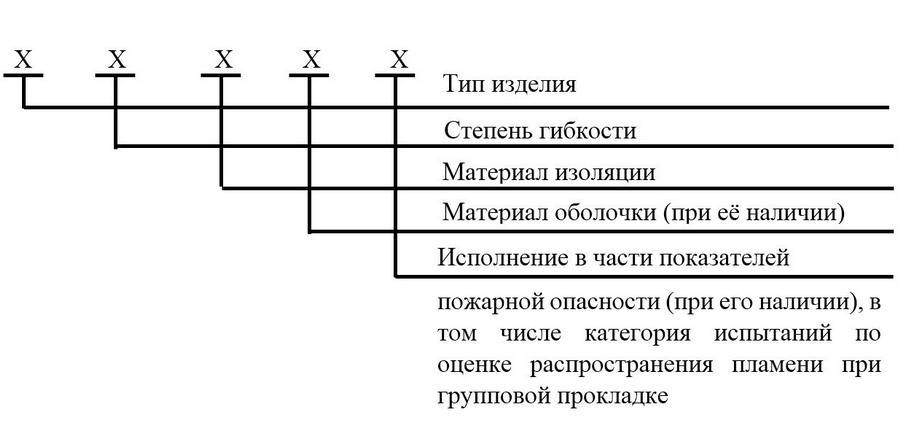

Маркировка установочных проводов и кабелей

Согласно ГОСТу, маркировка таких электромонтажных изделий расшифровывается следующим образом:

• Первые две буквы определяют тип: провод (Пу) или кабель (Ку);
• Третья буква характеризует гибкость. Символ Г обозначает, что изделие обладает повышенной гибкостью. Если в процессе монтажа проводник сгибать не планируется, то можно выбирать марку без буквы Г;
• Четвёртый символ определяет материал изоляции. Если защита выполняется из поливинилхлоридного пластиката, то в маркировке присутствует символ В, если полимерные материалы, то символ П.
• Пятый символ характеризует степень пожароопасности. Например, если буква отсутствует, то токопроводящий элемент не поддерживает горение в случае одиночной прокладки. Если обозначение «нг (A, B, C, D) – LS», то он не поддерживает горение при групповой прокладке (А, В, С и D обозначают категории), если маркировка «нг (A, B, C, D) – LSLTx», то при групповом прокладывании кабель не только не поддерживает горение, но ещё дополнительно обладает пониженным газо,- и дымовыделением. Кроме этого, проводники, отмеченные данной маркировкой, при повышенных температурах не выделяют токсичные вещества в окружающую среду.

Также в маркировку входят следующие характеристики:

• Климатическое исполнение пишется через дефис от марки (определяется согласно ГОСТ 15150);
• Число и номинальное сечение жил (пишутся через знак умножения). Если в кабеле присутствует провод заземления, то после символа «+» добавляются символы «РЕ», если нулевая, то вводятся символ «N». Далее идут их характеристики;
• В конце маркировки указываются технические условия для эксплуатации изделий (определяется согласно ГОСТ 15150).

Расшифровка маркировки

Это интересно: Провод ПРКА — распишем по пунктам

Технические характеристики

Начнем с того, что в основе производства провода ПуГВ лежит ГОСТ 6323-79. Именно в этом стандарте обозначены технические характеристики изделия. Вот только некоторые из них:

• это многожильная конструкция (медная) с поливинилхлоридной оболочкой в качестве изоляции;
• его можно использовать в различных сетях, где протекает переменный или постоянный ток;
• при этом он может выдерживать переменное напряжение величиною 450-750 вольт с частотою до 400 герц, или постоянное напряжение величиною до 1000 вольт;
• эксплуатироваться провод ПуГВ может при достаточно экстремальных температурах: низший показатель – это минус 50С, высший – это плюс 70С;
• относительная влажность среды, в которой провод будет эксплуатироваться, не должна превышать 98%;
• при этом допускается, что сам провод может нагреваться до +70С;
• а вот монтажные работы с ним можно проводить при температуре не ниже минус 15С, это связано с техническими характеристиками изоляционной оболочки, которая при низких минусовых температурах становится менее эластичной;
• очень важный момент – это пожарная безопасность кабельного материала, ПуГВ за счет полимерной изоляции не поддерживает горение, к тому же сама оболочка может подвергаться нагреву до +160С;
• радиус изгиба – пять внешних диаметров;
• высокая устойчивость к механическим и особенно ударным нагрузкам;
• гарантийный срок эксплуатации – 15 лет.

Необходимо отметить, что провод ПуГВ выпускается сегодня в большом ассортименте в плане цветового оформление. Это, во-первых, облегчает монтажный процесс. Во-вторых, упрощает обслуживание и ремонт кабельной электрической разводки. Запутаться в сложных схемах, где использовался провод ПуГВ, очень сложно, в принципе, практически невозможно.

Кстати, что касается расцветки. У каждого производителя может быть свой цветовой набор, который ГОСТом не ограничивается. Но у всех есть обязательно провода для заземляющих контуров – цвет желто-зеленый. Многие заводы выпускают двухцветные провода.

Электрические и механические характеристики проводов ПуГВ

Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.

Электрические характеристики провода

Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.

И здесь для нас важным является экономичность и надежность ПуГВ:

• Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
• Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.

Электрическое сопротивление проводов ПуГВ

Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.

Поправочный температурный коэффициент

• А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
• Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
• Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.

Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Механические характеристики провода

Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.

Итак:

Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.

Радиус изгиба провода

Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.

• Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
• Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.

Это интересно: Установка щита учета на опоре — требования ПУЭ и общие рекомендации

Производители провода ПУГВ

Рынок кабельной продукции представлен довольно широким ассортиментом, но это не означает, что продукция имеет высокую гарантию качества. Многие компании не соблюдают ГОСТы. Можно выделить три основных предприятия, где производится качественный кабель, который зарекомендовал себя на этом рынке с положительной стороны:

Кавказкабель.

АО Кабельный — входит в десятку крупнейших заводов России по производству кабелей. Это современное и высокомеханизированное предприятие, оснащенное передовым оборудованием. Завод производит около 800 различных наименований: кабели управления, контрольные, для погружных электронасосов, сигнально-блокировочные, телефонные для сельской и городской связи, кабели силовые с пластмассовой изоляцией, установочные и осветительные провода и т. д.

С ними сотрудничают такие , ОАО «РЖД» и много других крупнейших учреждений страны.

Энергокабель.

Кабельный расположен в г. Электроугли Московской области. Создан по проекту Всероссийской НИИ кабельной промышленности и института Министерства РФ по атомной энергии. Это мощное и современное предприятие, которое успешно конкурирует с лучшими производителями России и ближнего зарубежья. Завод использует современные технологии и оборудования многих известных зарубежных компаний и зарекомендовал себя как предприятие, выпускающую качественное оборудование по приемлемым ценам. Благодаря своим мощностям, компания всегда в срок выполняет заказы и может доставлять продукцию во все регионы России.

Камкабель.

«Камкабель» один из основных отечественных потребителей алюминия и меди. Темпы роста объёмов предприятия значительно превышают средние показатели других компаний. На протяжении последних лет «Камский кабель» занимает ведущую позицию по переработке меди и алюминия среди производителей кабельной продукции. «Камкабель» уверенно занимает лидирующую позицию среди других кабельных заводов России и стран СНГ по объему выпускаемой продукции. Мощная испытательная база и современное технологическое оборудование «Камкабель» обеспечивают производство надёжных и качественных кабелей с различными видами изоляции.

Провод ПуГВ применяется для решения разнообразных задач как на производстве, так и в быту. Он имеет хорошие электрические свойства, приемлемую цену и отличную гибкость.

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

Изоляция

Толщина изоляции зависит от сечения. Допускается применения двухслойной изоляции, но в этом случае первый слой должен составлять 70 процентов от общей толщины изоляции и более. Расцветка определяется в зависимости от потребностей заказчика, либо используются стандартные цвета.

Поливинилхлоридная изоляция в значительной степени повышает срок службы проводки за счет своих химических свойств. Она медленно разлагается, не боится влаги, экстремальных температур и коррозии, а также обладает значительным запасом прочности, который не позволяет грызунам перегрызть проводку. Кроме того, обладает особым запахом, отпугивающим крыс и мышей.

Правила, характеризующие эксплуатацию провода

Эксплуатационные характеристики ПУГВ:

• Использовать продукцию можно в диапазоне от -50 до + 65 °C.
• Работы по его укладке проводятся при температуре не ниже -15 °C.
• При температуре не более +35 °C провод выдерживает влажность 98%.
• Радиус его изгиба составляет 5 наружных диаметров.
• Отличается стойкостью к вибрации, ударам, акустическим шумам.
• При работе допустимая температура нагрева проводника — до + 70 °C.
• Минимальная строительная длина — 100 метров.

Существует таблица, где для провода различного сечения производитель указывает его удельный вес. У разных производителей допустимо отличие всех значений на 10%.

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

• Повышенная стойкость к влажности: до 100% при +35°C.
• Стойкость к:
  • плесени;
  • ударам;
  • изгибам;
  • вибрации;
  • акустическим воздействиям.
• Не распространяют горение.
• Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

• ПВ-3 1,5 — 10 руб/м;
• ПВ-3 2,5 — 15 руб/м;
• 4 мм² — 25 руб/м;
• 6 мм² — 37 руб/м;
• 10 мм² — 65 руб/м;
• 16 мм² — 98 руб/м;
• 25 мм² — 148 руб/м;
• 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.

Уровень изоляции влияет на использование провода

Провода пугв и пугвнг ls отличаются друг от друга не только по своей структуре и материалу, из которого они изготовлены, но и по уровню изоляции.

Уровень изоляции провода пугвнг ls выше, поэтому он может использоваться в более сложных условиях и ближе к источникам электромагнитных помех. Например, его можно применять в сетях, где есть высокие значения переходных напряжений или опасность возникновения электростатических разрядов.

Провод пугв с более низким уровнем изоляции применяется в менее требовательных условиях, где отсутствуют высокие переходные напряжения и электростатические разряды. Этот тип провода часто используется в бытовых приборах, домашних электрических сетях и других несложных системах.

Важно учитывать уровень изоляции при выборе провода для конкретной задачи. Неправильное использование провода с низким уровнем изоляции в условиях с большими электромагнитными помехами может привести к неисправности системы или даже повреждению оборудования

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила;

«Пу» – провод установочный;

«Г» – для условий монтажа, требующих повышенной гибкости;

«В» – изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 – провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

Сечение	Диаметр отдельной проволоки, мм
2,5	0,43
4	0,53
6	0,65
10	0,82
16	0,65
25	0,82
35 и 50	0,69

 Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
0,75	0,6	0,44	2,6
1,0	0,7	0,53	2,8
1,5	0,7	0,53	3,1
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

Обозначение	Цвет
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Цена оборудования

Цена оборудования является одним из важных факторов при выборе между ПУГВ и ПУГВНГ. Оба типа оборудования имеют свои особенности в цене:

ПУГВ

ПУГВ (Предел Устойчивости Газо-Водонапорного) — это классический тип оборудования, используемый для генерации горячей воды. Цена ПУГВ зависит от множества факторов, включая мощность котла, производителя, наличие дополнительных функций и т.д. В среднем, стоимость ПУГВ может колебаться от 10 000 до 50 000 рублей, в зависимости от указанных факторов.

ПУГВНГ

ПУГВНГ (Предел Устойчивости Газо-Водонапорного Низкотемпературного) — это современный тип оборудования, который работает на более низкой температуре и эффективнее по сравнению с ПУГВ. Цена ПУГВНГ может быть выше, чем у ПУГВ, так как требуется использование дополнительных компонентов, таких как насосы и контроллеры для поддержания низкой температуры. В среднем, стоимость ПУГВНГ начинается от 30 000 рублей и может быть до 100 000 рублей или выше, в зависимости от сложности системы и производителя.

Важно отметить, что при выборе между ПУГВ и ПУГВНГ, цена оборудования является только одним из аспектов. Также необходимо учитывать энергоэффективность, надежность, долговечность и дополнительные возможности каждого типа оборудования
