Неполадки и их устранение
Определить перегорание люминесцентной лампы можно по нескольким факторам:
- лампа не включается при подаче напряжения;
- при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
- прибор долго мерцает, но не может разгореться в полную силу;
- при работе слышен сильный гул;
- лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.
Лампа в момент пульсации.
Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.
Для диагностики требуется мультиметр или тестер с возможностью замера сопротивления на контактах.
Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.
Если светильник исправен, проблема в лампе.
Рекомендуем к просмотру: Как проверить лампу дневного света
Целостность спиралей электродов
Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.
Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.
Наличие даже одного разрыва является поводом для утилизации старого прибора и покупки новой лампы.
Неисправности в электронном балласте
В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.
Неисправный ЭПРА.
Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.
Частые перепады напряжений в сети негативно воздействуют на транзисторы. Прозвонка покажет неисправность компонентов.

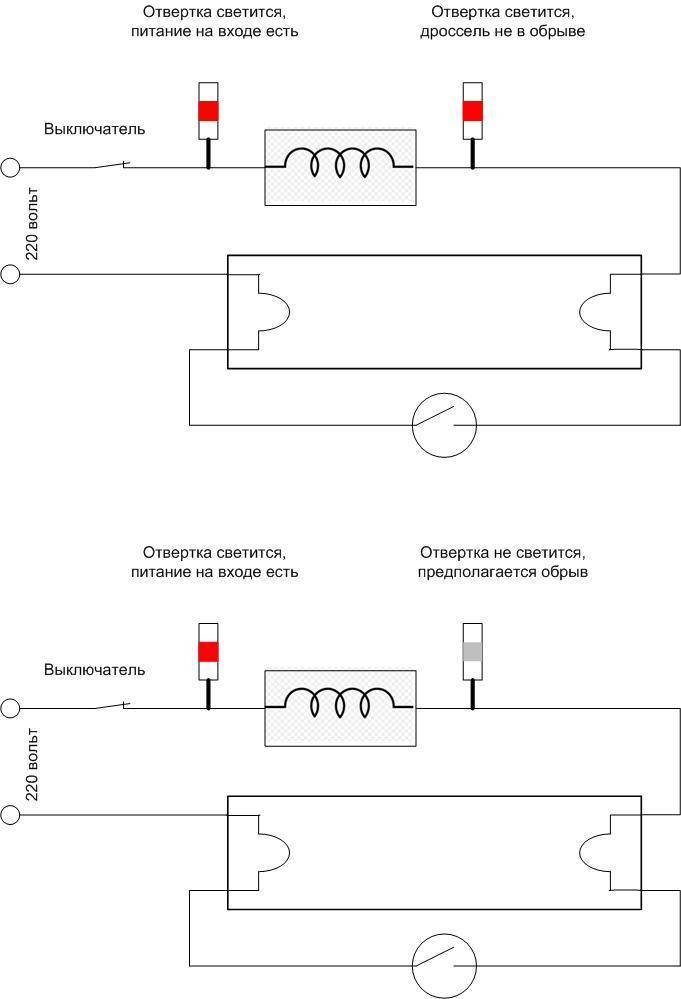

Как проверить дроссель
Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.

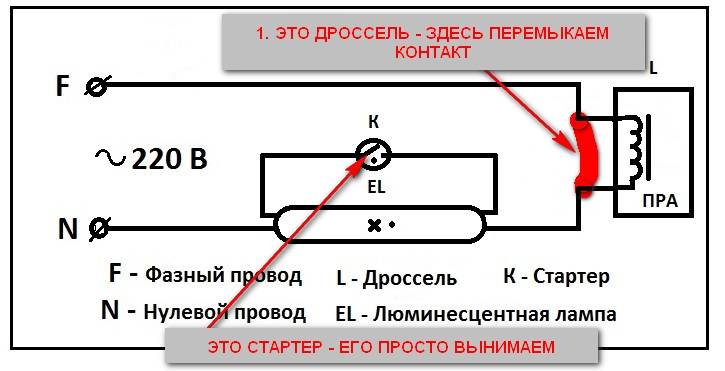

Проверка дросселя.
Проверка включает шаги:
- Из светильника вытаскивается стартер.
- Контакты в патроне замыкаются накоротко.
- Колба вытаскивается из паза, контакты в патронах закорачиваются.
- Включается мультиметр в режиме измерения сопротивления.
- Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля — о межвитковом замыкании.
Нередко перегорание дросселя сопровождается запахом паленого металла и темными пятнами на корпусе стабилизатора.
Как проверить стартер
Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.
Как проверить емкость конденсатора тестером
Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.
Проверка конденсатора тестером.
Емкость проверяется мультиметром или тестером.
Проверка мультиметром
Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.
Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.

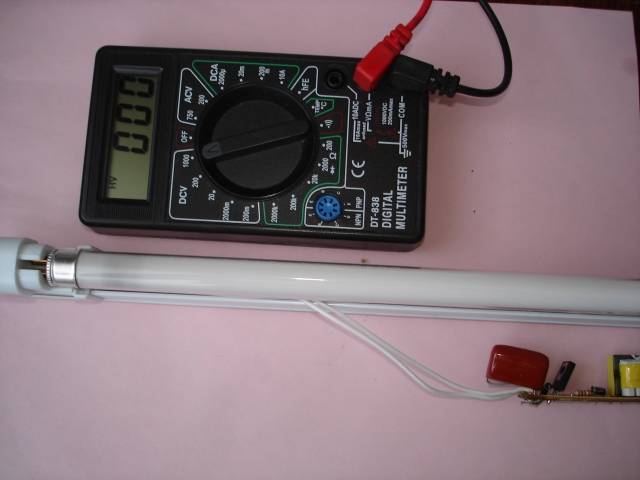

Проверка ЛЛ мультиметром.
Повреждение электронного дросселя
А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.
Все современные модели выпускаются с электронными дросселями без стартеров.
ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.
Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.
Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.
Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.
Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.
Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.
Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.
И сравнивайте с теми фактическими замерами, которые у вас получились.
В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.
Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.
Электрооборудование, свет, освещение. Как проверить лампу галогеновую
Как проверить люминесцентную лампу? – Diodnik
Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.
Как проверить люминесцентную лампу?
Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.
Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

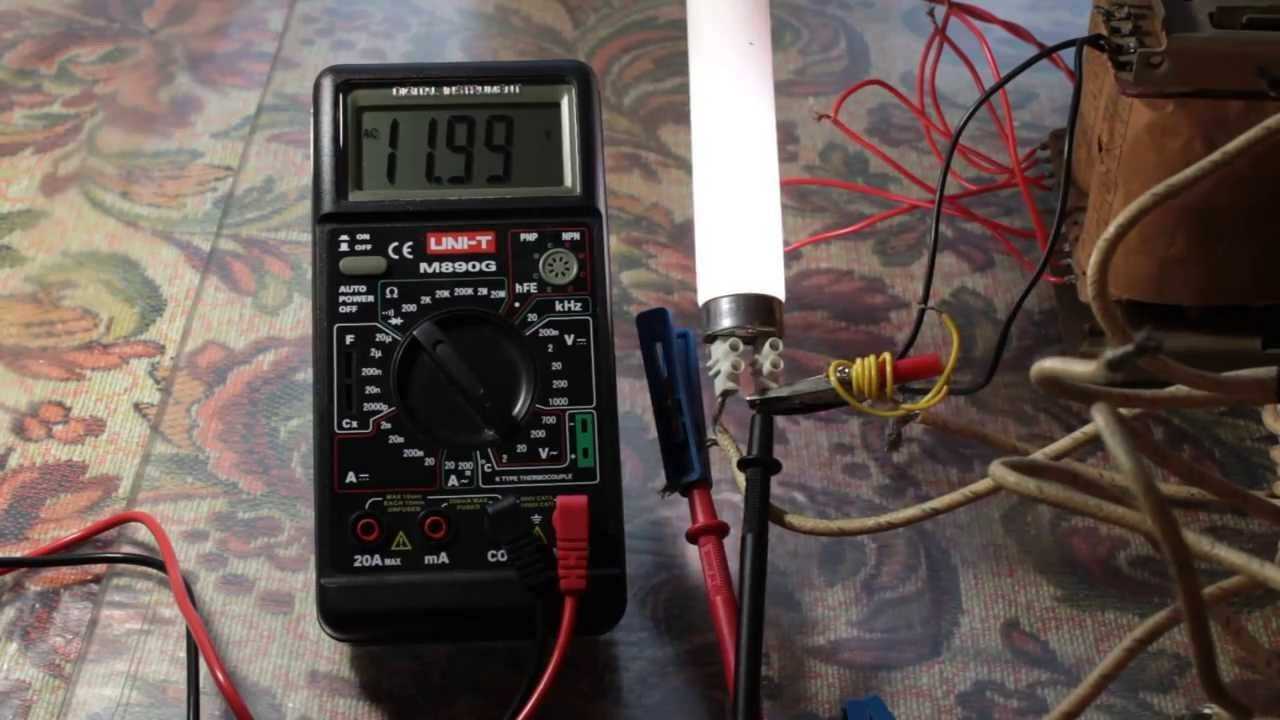

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.
Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.
Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.
Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.
После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.
Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.
diodnik.com
Виды ламп | Electricdom.ru
Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.
Лампы накаливания
Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.
Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.
Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.
У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.
Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.
Лампы люминесцентные
Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.
Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).
Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.
Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).
Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —
Неисправности источников дневного света – почему ломаются?
Люминесцентные лампочки выходят из строя по разным причинам. Чаще всего они перестают работать из-за проблем с пускорегулирующим механизмом. Основным ее элементом является дроссель (на языке специалистов – балластное сопротивление). Он изготавливается в виде катушки с сердечником из металла, которая последовательно подключается к ЛДС. Балластное сопротивление корректирует ток осветительного прибора и гарантирует стабильность электрического разряда.
Проблемы с пускорегулирующим механизмом — основная причина проблем с люминесцентными лампочками
Если лампочка перестает светить, вероятнее всего, причина заключается в поломке ЭПРА (вышел из строя дроссель, произошел обрыв проводов питания, в патроне нет контакта). Нередко неисправность обуславливается износом держателей лампочки. Это приводит к нарушению контактов. Справится с подобной проблемой легко. Нужно всего лишь заменить контакты или слегка подогнуть их.
Распространенной причиной поломки источников дневного света считается утрата ими герметичности. Если на концах лампочки вы замечаете оранжевое свечение, при этом само устройство не зажигается, можете не сомневаться – внутрь ЛДС проникает воздух. Лампу следует менять. О неправильной работе устройств люминесцентного освещения и необходимости их проверки сигнализирует следующее:
- лампочка светится на обоих концах либо только на одном;
- изменение оттенка свечения;
- гудение прибора;
- снижение (резкое) светового потока;
- срабатывание защиты при включении;
- лампа зажигается при запуске, а затем самостоятельно гаснет.
Если вы столкнулись с такими явлениями, необходимо сразу же приступать к проверке осветительного прибора. Затягивать решение таких проблем нельзя.
Ремонтные работы
Ремонт мигающего осветительного прибора осуществляем в такой последовательности:
- Проверяем напряжение в электросети и качественность контактов.
- Меняем лампочку на исправную.
- Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.
Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.
Электромагнитный балласт
Чтобы починить устройство с ЭмПРА, выполняем следующие действия:
- Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
- Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.
Электронный балласт
Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.
Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.
Ремонт электронного балласта
Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.
Вначале проверяем предохранитель (если есть). Поломка предохранителя нередко оказывается причиной выхода из строя светильника. Бывает это в случае скачка напряжения в электросети. Предохранитель перегорает из-за неправильной работы пускорегулирующего устройства.
Причиной неисправности может быть практически любой элемент балласта, в том числе конденсатор, резистор, транзистор, диоды, дроссели и трансформаторы. На проблему указывает почернение электронных компонентов, произошедшее вследствие выгорания.
Работоспособность системы проверяют мультиметром. Чтобы проверка была качественной, рекомендуется разобрать систему на детали, выпаяв нужные компоненты из платы. Когда детали находятся вместе, возможны ложные результаты измерений. Без выпаивания достоверные показатели можно получить лишь на пробой.
Найденные неисправные детали следует заменить. Пайка полупроводников (диодов и транзисторов) должна осуществляться очень аккуратно, так как эти компоненты легко выходят из строя после перегрева.
Люминесцентные лампы – популярные, но далеко не безупречные
Интересующие нас осветительные устройства, которые часто называют лампами дневного света (ЛДС), характеризуются немалым количеством эксплуатационных достоинств. По сравнению с традиционными лампочками накаливания они имеют следующие преимущества:
- разнообразие световых оттенков;
- высокая светоотдача;
- длительный срок эксплуатации;
- высокий показатель полезного действия;
- рассеянный свет.
У эксплуатации люминесцентных ламп немало достоинств
Указанные возможности обуславливаются тем, что ЛДС представляют собой газоразрядные приборы, которые способны формировать ультрафиолетовое излучение за счет электроразряда в ртутных парах. Здесь есть одна особенность. Видимый свет от ламп получается только после преобразования ультрафиолетового излучения. Такая модификация становится возможной при использовании составов, содержащих галофосфат кальция либо аналогичных ему соединений-люминофоров.
Конструкция люминесцентных приборов достаточно сложна. Они выполняются в виде баллонов из стекла, в которые закачивают парами ртути и инертный газ. С двух концов ламп устанавливаются особые подогреваемые спиральки (электроды). Когда на последние подается напряжение, возникает электроразряд. Изнутри на стекло ЛДС наносят уже упомянутый люминофор. Цветовые оттенки лампочек дневного света зависят от его типа и состава.
Недостатки газоразрядных осветительных приборов:
- линейчатый неравномерный свет (может вызывать изменение цвета освещаемых участков);
- наличие (до 1 г) ртути;
- истирание люминофора (из-за этого через некоторое время падает коэффициент полезного действия лампы и изменяется ее спектр);
- необходимость в подключении дроссельного пускорегулирующего приспособления ЭПРА либо стартера;
- мерцание.
Конструкционная сложность описываемых устройств становится причиной того, что они перестают функционировать без объективных (как кажется пользователю) причин. Далее мы опишем, как проверить люминесцентную лампу на исправность. Но сначала разберем самые распространенные причины поломки таких осветительных приборов.
Что такое дроссель, внешний вид и устройство
Дроссель — это один из видов катушки индуктивности, представляет собой специальную медную проволоку, намотанную на сердечник. Но не всё так просто, бывают они и без сердечника, называются бескаркасные или воздушные. Внешне некоторые похожи на трансформатор. Отличие в том, что дроссель имеет только одну обмотку, а у трансформатора их две или больше. Если вывода только два, то перед вами точно не трансформатор.
Дроссели без сердечника представляют собой намотанную спиралью проволоку. Как выглядит дроссель в электротехнике разобрались, теперь поговорим о его конструкции.
Что такое дроссель: это намотанная в виде спирали медная проводка с сердечником или без
Как уже говорили, сердечник у дросселя может быть, а может и не быть. Сердечник может быть из токопроводящего материала — металла, а может из магнитного. Наличие или отсутствие сердечника, а также его тип (не только материал, но и форма) влияют на параметры катушки индуктивности.
Элементы без сердечников применяются для отсечения высоких частот, с сердечником чаще применяют для накопления энергии. Есть и ещё один момент: если сравнить дроссели с одинаковыми параметрами с сердечником и без, то те которые его имеют, размером намного меньше. Чем лучше проводимость сердечника, тем меньше идёт проволоки и меньшие размеры имеет элемент.
Схематическое изображение дросселя с магнитным сердечником и без
Несколько слов о проволоке, которую используют для намотки дросселя. Это специальный изолированный провод. Изоляция — тонкий слой диэлектрического лака, он незаметен, но изолирует хорошо. Так что, при самостоятельной намотке катушки, не используйте обычную проволоку, только специальную, покрытую изоляцией.
Дроссель на схеме обозначается графическим изображением полуволны. Если он с магнитным сердечником, добавляется черта. Если требуется какой-то специальный металл это также указывается рядом со схематическим изображением. Также может быть указан диаметр провода (L1).
Проверка лампы накаливания
В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.
Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.
Как проверить лампу мультиметром (последовательность действий):
- Перевести мультиметр в режим «прозвона».
- Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).
Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.
Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.
С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.
Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.
