Как разобрать газовый баллон: пошаговая инструкция + меры предосторожности

Как поменять вентиль на баллоне с пропаном?

Сжиженный пропан используется и в быту, и в производстве. Баллонный газ незаменим для автономной газификации, поэтому емкости часто устанавливают на дачах и в других отдаленных местах. Если с баллона срывает вентиль или возникают другие неисправности регулирующего устройства, рекомендуется обращаться к специалистам. Не всегда можно заменить его самостоятельно.

КОНСТРУКЦИЯ ВЕНТИЛЯ

В стандартном варианте газовые баллоны с пропаном объемом до 27 литров комплектуются клапанами КБ-2 или вентилями ВБ-2. Второй вариант считается более надежным. К вентилю присоединяется редуктор с помощью резьбы штуцера и накидной гайки. Степень герметичности соединения регулируется рожковым ключом. Для уплотнения устанавливается одноразовая прокладка.

Соединения с клапаном не всегда герметичные и часто приводят к утечке газа.

Конструктивно вентиль состоит из следующих элементов:

• стального корпуса в форме тройника с резьбой;
• запорной части;
• маховика;
• уплотнителей.

Тип вентиля должен соответствовать характеристикам содержимого емкости и самого баллона.

Цвет баллона говорит о том, какой газ там находится:

• красный цвет – пропан-бутан;
• черный – азот;
• синий цвет – кислород;
• зеленый – водород;
• белый цвет – ацетилен.

Как определить бракованное или неисправное изделие

Современные сертифицированные производители баллонов выпускают эффективные конструкции, соответствующие требованиям ГОСТ. Если перед вами контрафактное изделие, то его очень легко определить. Нужно всего лишь знать основные стандарты.

О неисправности баллона говорят следующие факты:

• на самом вентиле не прокручивается маховик
• на поверхности емкости или вентиле невооруженном глазом видны механические деформации: царапины, потертости, трещины, вмятины, следы коррозии.
• надпись на этикетке гласит о том, что дата технического осмотра была просрочена;
• в воздухе ощущается запах газа;
• башмак баллона установлен неправильно или поврежден;
• штуцер не имеет заглушки.

Важная информация для потребителей. Давление в баллоне должно оставаться всегда! Емкость нельзя опустошать полностью!

Правила пожарной безопасности при использовании баллонов

• запрещается пользоваться неисправными газовыми баллонами;
• запрещается хранить баллоны в местах постоянного проживания людей;
• нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
• периодически проверять исправность и герметичность вентиля;
• запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА АРМАТУРЫ

Правилами безопасной эксплуатации самостоятельная установка вентиля на газовые баллоны категорически запрещена. Если ситуация безвыходная, можно крайне аккуратно попробовать заменить устройство самостоятельно. Технически сама работа не сложная, но нарушение герметичности баллона всегда сопряжено с риском.

Для начала стоит рассмотреть процесс замены вентиля мастером на специализированном предприятии. Снятие арматуры выполняется с помощью ключа для баллонных вентилей. Для монтажа используют динамический ключ. Усилие затяжки не должно превышать 250 Н для латунной арматуры и 480 Н для стальной. Перед доставкой газового баллона резьбу уплотняют краской.

В кустарных условиях снять и установить вентиль можно попытаться вручную. Для повышения герметичности используют ленту ФУМ.

Процесс замены будет выглядеть следующим образом:

• баллон полностью освобождают от газа вдали от жилых помещений;
• аккуратно выкручивают вентиль;
• плавно снимают устройство, не повреждая корпус;
• выливают газовый конденсат;
• устанавливают новый вентиль;
• проверяют герметичность устройства.

Важная информация для потребителей ! Менять вентиль на баллоне должны строго специалисты. Существует негласный запрет на подобную деятельность непрофессионалами. Однако бывают случаи, когда просто нет другого выхода, кроме как сделать эту работу самостоятельно. На этом видео показано, как открутить вентиль (клапан) на баллоне с помощью подручных средств в дачных или гаражных условиях.

голоса

Рейтинг статьи

Как действовать

Убедившись в наличии необходимого инвентаря, можно приступать к резке использованного газового баллона. Для этого выполняют следующие шаги:

1. Выпустить остатки газа из баллона. Нужно открыть вентиль до упора, убедиться в отсутствии остатков газа. При отсутствии звуков намыливается выходное отверстие клапана и по наличию (отсутствию) «пузырьков» оценивается пустота емкости.
2. Положить емкость на бок. Так намного удобнее распилить газовый баллон.
3. Отпилить вентиль. Для этого берут ножовку по металлу и пилят ею латунный элемент максимально близко к месту стыковки с основной емкостью. Желательно воспользоваться помощью второго человека, который, пока вы пилите, льет воду на место среза во избежание появления искр. Резка вентиля ножовкой предпочтительнее, нежели болгаркой, однако и она не исключает возможность искрения на 100%.
4. Заполнить баллон водой. После удаления вентиля при помощи воронки и шланга емкость наполняется жидкостью. По мере заполнения объема баллон необходимо взбалтывать, чтобы удалить остатки конденсата со стенок. Налить воды доверху.
5. Слить воду. Это лучше сделать вдали от жилого помещения, поскольку остатки пропана имеют сильный неприятный запах. Перетерпеть его можно, но место слива будет пахнуть не меньше недели.
6. Приступить к распиливанию емкости. Для этого пользователь вооружается болгаркой и режет металл. Толщина последнего редко превышает 4 мм, поэтому углошлифовальная машинка через 15-20 минут справится с баллоном.

Читать также: Как быстро зарядить автомобильный аккумулятор

Чтобы минимизировать риск искрения при резке болгаркой, не ждите высыхания внутренней части баллона, а приступайте к работе сразу после слива воды. Остатки жидкости на стенках обволакивают частицы пропана (если он остался), а также служат «смазкой» для отрезного диска, смягчая его работу.

Если вы полагаете, что это все сведения о том, как правильно и быстро разрезать болгаркой газовый баллон, то заблуждаетесь

Есть несколько моментов, на которые новичок никогда не обратит внимание, а мастер, пользуясь ими, оптимизирует свою работу

Печь-ракета своими руками из кислородного баллона

• Шаг первый: резка баллона
• Шаг второй: загрузочная камера
• Шаг третий: загрузочное отверстие
• Шаг четвертый: зольник
• Шаг пятый: вихревой поток
• Шаг шестой: сварочные работы
• Шаг седьмой: теплоизоляция
• Шаг восьмой: система догорания газов
• Шаг девятый: крышка
• Шаг десятый: опора

Есть несколько вариантов построения такой печи. Мастер совместил два таких варианта фото 1, и 2., и сделал свой фото 3.

Для изготовления мастер-самодельщик использовал следующие

Инструменты и материалы:

• Кислородный баллон;
• Картон;
• Маркер;
• Изолента;
• УШМ;
• Магнитный угольник;
• Сварочный аппарат;
• Профильная труба;
• Ленточная пила по металлу;
• Швеллер;
• Рулетка;
• Металлическая щетка;
• Молоток;
• Струбцина;
• Металлическая емкость;
• Плоскогубцы;
• Болт;
• Две втулки;
• Перлит;

Шаг первый: резка баллона

Для правильного функционирования печь, ее вертикальная часть должна быть в 2,5 раза длиннее топливной камеры. С учетом этого мастер и делает разметку баллона. Для ровного реза оборачивает вокруг баллона кусок картона, совмещает край и очерчивает маркером. При разметке таким способом объемных деталей можно быть уверенным, что место среза будет ровным.

Дальше мастер отрезает баллон по разметке.

Шаг второй: загрузочная камера

Теперь нужно правильно отрезать край загрузочной камеры. Из бумаги мастер изготавливает шаблон. Переносит шаблон на заготовку.

Отрезает по разметке.

Шаг третий: загрузочное отверстие

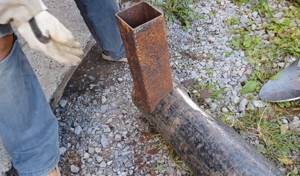

С помощью магнитного угольника закрепляет загрузочную камеру на заготовке. Обводит ее по контуру изнутри и снаружи.

Вырезает отверстие.

Проверяет сопрягаемость, при необходимости подгоняет.

Шаг четвертый: зольник

Зольник обеспечивает доступ к камере сгорания, также с его помощью можно контролировать тягу. Зольник мастер изготовил из профильной трубы 100*100 мм. Отрезал нужный размер.

Подогнал по радиусу трубы.

В трубе вырезал отверстие.

Шаг пятый: вихревой поток

Для обеспечения большей тяги мастер делает приточную вентиляцию. Труба будет затягивать воздух и он пройдя по изогнутой трубе будет усиливать тягу.

Обрезает полочки швеллера.

Делает насечку.

Изгибает край заготовки вокруг трубы.

Шаг шестой: сварочные работы

Все детали подготовлены и можно приступать к сварочным работам.

Приваривает загрузочную камеру.

Прихватывает зольник.

Теперь нужно измерять где вырезать отверстие для приточной вентиляции. Мастер прикладывает заготовку к зольнику и обводит место прилежания изогнутой части.

Вырезает отверстие.

Приваривает заготовку, обваривает зольник.

Шаг седьмой: теплоизоляция

Для теплоизоляции верхней части стояка мастер использует бочонок. Вырезает в нем отверстие. Делает «лепестки».

Одевает бочонок на трубу.

В дальнейшем мастер заполнил внутренне пространство перлитом.

Шаг восьмой: система догорания газов

Для улучшения КПД мастер делает систему дожигания газов. Воздух подымаясь по камере будет попадать в верхнюю часть печи и смешиваться с газом. Из-за притока кислорода газ будет дожигаться.

Из швеллера изготавливает короб.

Намечает на корпусе печи место для отверстия.

Вырезает ряд отверстий и наваривает на них пластины.

Приваривает короб.

Для зольника мастер делает крышку. Крепиться крышка с помощью болта и двух выточенных на токарном станке втулок.

На что следует обратить внимание?

Разборка даже старого газового баллона требует особой осторожности со стороны мастера и последовательности всех действий. Для начинающих мастеров, которые еще не имели дела с опилками из пропанового ресивера, мы подготовили несколько полезных советов:. Для начинающих мастеров, которые еще не имели дела с опилками из пропанового ресивера, мы подготовили несколько полезных советов:

Для начинающих мастеров, которые еще не имели дела с опилками из пропанового ресивера, мы подготовили несколько полезных советов:

• степень жесткости запаха пропана при ополаскивании баллона – показатель высокой вероятности возгорания или взрыва;
• лучше открутить вентиль баллона подальше от жилья;
• противопоказано разрезать баллон с пропаном возле костра или другого источника огня;
• запрещается стоять перед выходом газа из ресивера, особенно при характерном шипении;
• маркировку на баллоне стоит указать заранее, чтобы не ошибиться с расчетами.

При появлении ярко выраженного запаха пропана ресивер лучше еще раз промыть и только потом переходить к опилкам клапана.

Если запах все еще остается кислым, лучше отложить работу на несколько дней и подождать, пока он полностью не исчезнет.

Такой прибор поможет быстро и эффективно очистить газовый баллон от ржавчины и подготовить поверхность к дальнейшей покраске

Сразу после резки емкость следует очистить от старой краски, а затем тщательно очистить наждачной бумагой, чтобы поверхность была максимально ровной.

Самый простой способ – установить на болгарку лепестковый круг, что облегчит дальнейший процесс обработки поверхности, в том числе покраску.

Как безопасно разрезать баллон

При изготовлении газового баллона из под пропана или другого газа зачастую применяется металл довольно высокого качества. Именно поэтому многие рассматривают возможности разрезать его для получения заготовок, которые в дальнейшем используются при создании различных изделий

При рассмотрении того, как разрезать газовый баллон, рекомендуется уделить внимание нижеприведенным моментам:

1. Корпус может стать хорошей заготовкой при изготовлении печи, емкости для воды или мангала.
2. Перед непосредственным проведение работы кислородный газовый баллон следует опустошить, так как газ при его высокой концентрации не только горюч, но и взрывоопасен. Поэтому перед резкой следует проверить степень заполнения газового баллона.
3. С кислородным и углекислотными газовыми баллонами, как правило, не возникает существенных проблем. Это связано с тем, что при их изготовлении применяется обычное железо.
4. С пропановыми газовым баллонами могут возникнуть довольно серьезные проблемы. Это связано с тем, что опустошить их полностью довольно сложно, для этого требуется проведение предварительной подготовки.

Взрыв газового баллона

Перед тем как приступить к работе также нужно подготовить требующийся набор инструментов. Как правило, его можно встретить практически в любом гараже и мастерской.

Как правильно разрезать газовый баллон болгаркой, видео

Рано или поздно емкости из-под газа приходят в негодность, тогда, чтобы подарить им вторую жизнь можно узнать, как разрезать газовый баллон, который может стать источником тепла или удобным мангалом для летнего отдыха. В быту разрезанный баллон может быть полезным, в целом же виде будет являться источником загрязнения, что очень вредно для окружающей среды.

Примеры использования газовых баллонов в разрезанном виде

Человеческая выдумка дарит множество видов применения подобных модифицированных емкостей, например:

• емкость для искусственного водоема на даче;
• часть системы автономного отопления;
• мангал/коптильня/дровенник;
• очаг для кузни/камин.

Можно придумать еще и другие виды для применения разрезанных газовых баллонов. Если раньше подобной работой не было, то лучше всего узнать заранее, как разрезать газовый баллон, видео будет идеальным вариантом, потому что позволит не только представлять, но видеть процесс таким, каким он должен быть.

Согласно правилам безопасности, существуют несколько главных правил резки емкостей, в которых ранее хранились газообразные вещества

Как правильно разрезать газовый баллон необходимо знать до начала работ – это очень важно! Чтобы произвести необходимые действия, потребуется:

• собственно газовый баллон, естественно, пустой;
• ножовка для работ по металлу;
• воронка строительная;
• ведро;
• шланг поливочный;
• болгарка с защитным комплектом.

После того как все инструменты приготовлены, можно прочитать информацию или посмотреть видео о том, как разрезать газовый баллон болгаркой, чтобы делать все работы быстро и качественно.

Порядок работы: что делать?

Прежде всего, следует начать работу с того, что открыть имеющийся на баллоне вентиль. Естественно, следует открыть его максимально, до самого упора. Это действие поможет убедиться, что газ, который имелся в баллоне ранее, к моменту разреза отсутствует полностью. После этого нужно положить баллон на бок. Зная, как разрезать газовый баллон, можно справиться с этой задачей быстро.

Следующий этап предполагает использования ножовки. Начать спиливать латунный вентиль баллона следует сразу, как говориться, «под корень». Латунь, что облегчит задачу для новичка в этом деле, достаточно легко пилится при помощи этого инструмента.

Важно помнить, что в момент отпиливания вентиля потребуется помощь второго человека. Дело в том, что параллельно необходимо лить воду внутрь баллона и на место, где находился сам вентиль. Необходимо это для того, чтобы не возникали искры – так будет безопаснее, если вдруг сохранились пары газовой смеси

Необходимо это для того, чтобы не возникали искры – так будет безопаснее, если вдруг сохранились пары газовой смеси.

Спилив вентиль, следует наполнить баллон водой полностью. Для этого можно и нужно использовать ведро или поливочный шланг. По мере того как наполняется баллон следует взбалтывать его, делается это для того чтобы смыть конденсат газа со стенок, если он имел место быть.

Следующий этап – слив воды после промывки баллона. Лучше всего делать это вдалеке от дома, так как запах газа будет еще долгое время хорошо ощутим. После всех этих действий можно смело приступать к основному этапу – распилке баллона болгаркой. Обычно толщина используемого в емкостях для хранения газа, около 3 мм.

Таким образом, зная, как разрезать газовый баллон, можно справиться с этой задачей быстро и совсем не устать. Операция эта не сложная, но позволит создать множество различных приспособлений, полезных в быту и при выполнении различных работ.

ballony.com.ua

Подробная инструкция по откручиванию крана

Ищете информацию о том, как быстро и безопасно открутить кран на пропан-бутановом газовом баллоне? Тогда читайте нашу инструкцию и смотрите пошаговые фото, размещенные чуть ниже.

Чтобы без всяких сложностей справиться с вентилем, который может «намертво сидеть» в горловине баллона, понадобится приложить силу. И, в зависимости от имеющихся под рукой приспособлений, может понадобиться помощник.

Если у вас один-единственный баллон, и вы впервые собираетесь скручивать вентиль, то придется повозиться, пока приноровитесь. Если же вы собрались разобрать баллон и поставить изготовление различных самоделок из баллонов на поток, то без хороших инструментов под рукой вам попросту не обойтись.

Сначала нужно выпустить остатки газа, если таковые имеются в этом баллоне. Для чего достаточно повернуть маховик вентиля в направлении, указанном на нем же самом. Если внутри еще остался газ, то услышите характерное шипение – это выходят остатки сжиженного газа.

Открутив маховик вентиля, нужно перевернуть баллон и слить остатки газа и конденсат, накопившийся на дне сосуда, в заранее вырытую ямку. Руки и лицо желательно защитить перчатками и маской соответственно

Чтобы остатки газа никак не навредили, их нужно сразу же утилизировать. Лучший вариант – выжечь. Гореть может долго. Когда огонь угаснет, это место можно посыпать хлоркой или полить белизной, что позволит избавиться от неприятного запаха

Затем нужно закрепить корпус баллона. Как это сделать – полностью зависит от вашей фантазии и имеющихся под рукой приспособлений. Для этих целей используют сварку, металлические штыри, тиски, доску, зажимают баллон колесом большого автомобиля, крепят ремнем к дереву и еще много всяких вариантов. Поэтому подбирайте для себя тот способ фиксации, что будет удобен именно вам.

Галерея изображений

Фото из

Первым делом следует открутить вентиль и спустить остатки газа

Делать это следует крайне осторожно и желательно на улице или в хорошо проветриваемом гараже. Для надежной фиксации корпуса баллона предстоит использовать тиски. Хорошо, если они будут установлены в удобном месте – так откручивать вентиль будет проще

Хорошо, если они будут установлены в удобном месте – так откручивать вентиль будет проще

Для надежной фиксации корпуса баллона предстоит использовать тиски. Хорошо, если они будут установлены в удобном месте – так откручивать вентиль будет проще

Чаще всего домашние умельцы берут газовый ключ, если в хозяйстве имеется добротный инструмент. Если же это недорогой ключ сомнительного качества, то он может не выдержать нагрузку и попросту сломаться. Поэтому лучше подобрать что-то покрепче

Предстоит зажать снизу башмак (основание-подставку) баллона тисками. Если нет тисков, то можно приварить его к металлической поверхности в двух местах на 5-6 см, и можно приступать к следующему этапу

Взяв ключ, его располагают на квадратной резьбе вентиля. Последний ввинчен с применением герметика, чтобы соединение вышло надежным. А это, в свою очередь, существенно затрудняет процесс извлечения вентиля

Чтобы прилагаемых усилий было достаточно для выкручивания вентиля, имеющийся ключ домашние мастера предпочитают удлинить с использованием подручных материалов – металлической трубы длиной 1-2 метра. Выйдет такой себе рычаг, который поможет сдвинуть вентиль с мертвой точки

Теперь можно надавить с усилием на край трубы в направлении против часовой стрелки. Если не пошло, то можно в обратную сторону немного надавить, а потом снова пробовать откручивать. Когда вентиль сдвинулся с мертвой точки, можно убирать рычаг и дальше выкручивать ключом

Когда вентиль стал легко крутится, можно отложить в сторону ключ и продолжить раскручивать руками. Этот процесс не займет много времени – еще минута и выкрученный вентиль уже в руках

Шаг 1 – спуск остатков газа

Шаг 2 – подготовка тисков

Шаг 3 – подготовка подходящего ключа

Шаг 4 – зажим башмака в тисках

Шаг 5 – закрепление ключа

Шаг 6 – использование рычага

Шаг 7 – докручивание вентиля ключом

Шаг 8 – извлечение крана вручную

В большинстве случаем проблем с отворачиванием вентиля не бывает – такой простой метод позволяет спокойно его выкрутить.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры. Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

14 марта, 2018. Прочитано 20604 раз(а)

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно сделать своими руками красивый мангал из газового баллона для барбекю и удивить всех

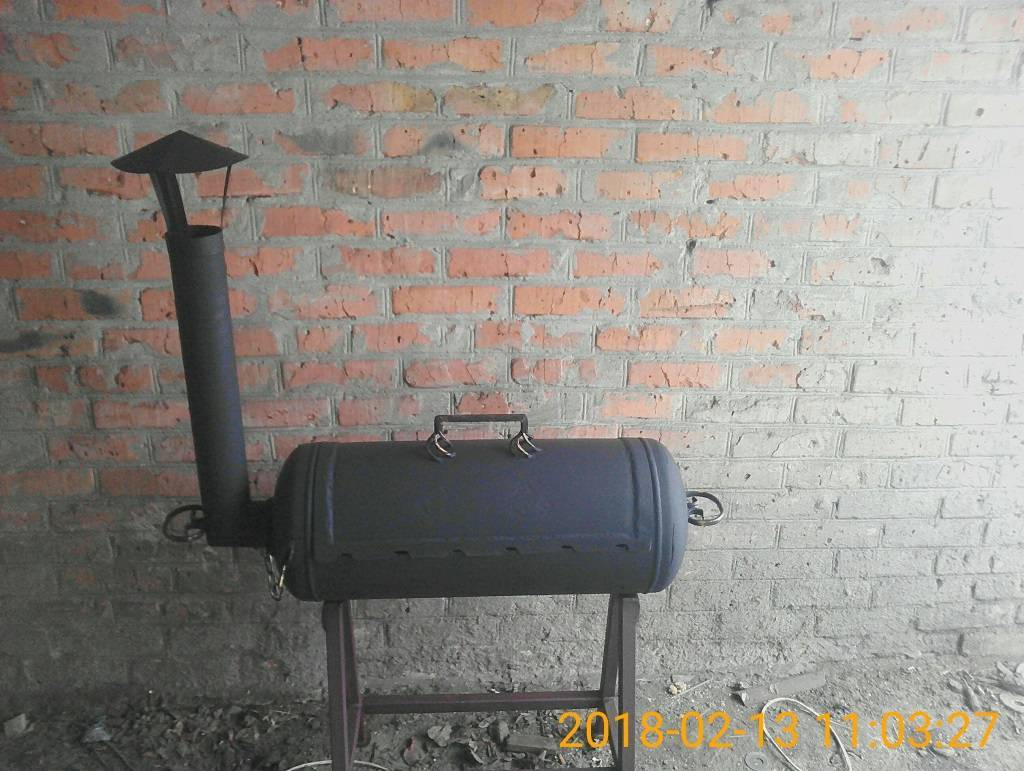

Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста

Все фото и чертежи такого мангала из газового баллона прилагаются

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

Итак, что нам для этого нужно:

Материалы:

1. Газовый баллон.
2. Труба, диаметр 90мм. Длина – 0.7м
3. Ручки, 3 шт.
4. Труба профильная, 30х30мм. Длина – 4м
5. Уголок, 40мм полка. Длина – 1м
6. Листовой метал, 2мм толщиной, 1м 2
7. Грибок на трубу.
8. Навесы.
9. Грунт. Краска эмаль по металлу.
10. Краска термостойкая, температура использования до 600градусов.
11. Цепь, длина не более 0.7м

Инструменты:

1. Сварочный аппарат, электроды.
2. Болгарка, отрезные диски и зачистной диск.
3. Рулетка
4. Карандаш.
5. Ножовка по металлу.
6. Дрель, сверло на 4,8,10,12мм.
7. Перчатки, защитные очки, сварочная маска.
8. Кусочек мела.
9. Струбцина зажимная.
10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.

САМОДЕЛКИН ДРУГ

Давайте разберем что конкретно понадобиться для создания мангала?

Материалы

1. газовый баллон 50 л
2. металлическая трубка
3. проф труба прямоугольного сечения
4. петли 2 шт
5. ручка 1 шт
6. термостойкая краска
7. лак
8. доска 25-30 мм
9. арматура

Инструменты

1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. линейка
5. маркер
6. кисть

Пошаговая инструкция по изготовлению мангала из газового баллона своими руками| Как безопасно разрезать газовый баллон.

Первым делом следует слить остатки газолина, для чего до конца открываем вентиль крана и кладем на землю, лучше подальше от дома, потому как вонь отменная)) и долго не выветривается))

Заполняем водой из шланга через открытый кран. Дать отстояться в течении суток.

Далее нужно открутить кран, но это сложно и лучше просто спилить его ножовкой по металлу.

Вот таким образом.

Сливаем воду и заполняем еще раз, тоесть промываем.

Чтоб наверняка убедиться что в баллоне не осталось газа, то берется пропитанный керосином фитиль и поджигается.

Только убедившись что газа в баллоне нет, снова заполняем его водой и срезаем болгаркой верхний кран, а так же нижнее кольцо.

Далее проводится разметка баллона где за центр берется боковой шов баллона. Затем от шва отступил по 24 см в обе стороны, а от боковых швов сделан отступ 2.5 см. Для воздухоподачи отступ по 10 см длинной так же 10 см и расстояние между пропилами равно 5 см.

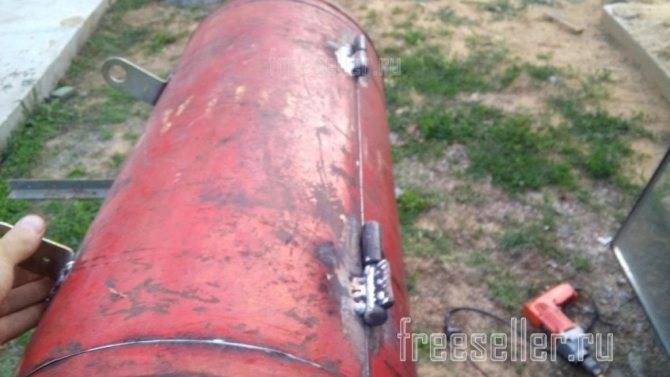

Пропиливается крышка, но не до конца чтобы было удобно варить.

На крышку навариваются распорки, дабы ее не повело от перегрева.

Сверлятся отверстия под шампура.

Наваривается пластина с прорезями для шампуров.

Пластина будет закрывать щель при закрытии крышки мангала.

Отверстие заваривается металлической пластиной.

Далее изготавливается основание под мангал из профтрубы прямоугольного сечения. Ножки делаем из круглой трубы.

Вот собственно что должно получиться.

Так же из уголка сделан съемный стол, тоесть часть уголка спилена чтобы входила в полость профтрубы.

Для удобства переноса наварены ручки.

Из арматуры наварен ограничитель открывания.

На торцевую часть основания наварены крючки для подвешивания барбекюшницы и кочерги.

В нижней части уложена сетка для укладки дров.

Далее сделан столик.

Шампура компактно помещаются в полости трубы.

После чего вся конструкция тщательно зашкуривается и окрашивается.

Перед покраской желательно разжечь огонь и окончательно избавиться от запаха газа.

Приятного аппетита;)

Как видите газовый баллон при соблюдение мер безопасности можно легко превратить в первоклассный мангал. Подробная инструкция у Вас есть, так что берем и делаем

Всем Большое спасибо за внимание! Так же можете посмотреть видео и закрепить пройденный материал

источник

Tweet

55 Поделились

На что обратить внимание

Помните — чем сильнее запах пропана при ополаскивании, тем выше вероятность искрения, воспламенения и взрыва! Желательно откручивать вентиль вдали от жилых помещений. Не рекомендуется выполнять резку металла с сигаретой в зубах, вблизи костра или иных источников огня. Запрещено стоять напротив выхода газа из баллона. Также опытные люди не советуют проверять визуально состояние вентиля по мере удаления пропана, особенно при характерном шипении. Помните о точности разметки места будущего реза

Заранее решите, во что превратится разрезанный баллон, и исходя из этого нанесите леску черным (либо другим заметным) цветом

Примите во внимание тот факт, что после работы болгаркой место среза будет чуть суженным. Не забывайте про средства индивидуальной защиты — перчатки, очки, одежду, закрывающую рукава, а также респиратор

Поскольку стенки баллона весьма толсты, диск УШМ при работе может зажаться и расколоться, нанеся вам травму. Если возможно использовать отрезные диски разной толщины, сделайте это. Сначала металл режется элементом потолще (например, 1,6 мм), затем — тонким (1 мм). Если вам ранее не довелось наблюдать внутреннюю поверхность баллона из-под пропана, знайте — там есть уплотнительное кольцо

Расположено оно между вогнутой и цилиндрической частями емкости и тоже требует удаления. Чтобы снять его, слегка пропиливается место стыка (вновь при помощи УШМ). Кольцо может выниматься легко, если внутренняя и внешняя части баллона плотно стыковались, или с трудом, если соединялись с зазором. Для удаления в последнем случае поможет зубило и молоток.

Сначала металл режется элементом потолще (например, 1,6 мм), затем — тонким (1 мм). Если вам ранее не довелось наблюдать внутреннюю поверхность баллона из-под пропана, знайте — там есть уплотнительное кольцо. Расположено оно между вогнутой и цилиндрической частями емкости и тоже требует удаления. Чтобы снять его, слегка пропиливается место стыка (вновь при помощи УШМ). Кольцо может выниматься легко, если внутренняя и внешняя части баллона плотно стыковались, или с трудом, если соединялись с зазором. Для удаления в последнем случае поможет зубило и молоток.

Вкратце это вся информация о том, как безопасно разрезать баллон из-под пропана. Дальнейшие действия — на усмотрение пользователя. Емкость используется сразу после резки либо красится, зачищается и т.п. Чтобы удалить старое покрытие из ветхой краски и ржавчины, баллон чистят шлифовальным лепестковым кругом, вновь пользуясь болгаркой. Это облегчает дальнейшую покраску или иную обработку поверхности.

Вам известны другие способы резки газовых баллонов? Расскажите об этом в обсуждении к статье.

Установка новой плиты

Перед началом работ по установке газовой плиты на постоянное место размещения проводят подготовку поверхности пола, затем при помощи ножек внизу устанавливают горизонтальное положение варочной поверхности, поочередно откручивая и закручивая их. Для проверки следует использовать строительный уровень.

Шаг десятый: опора Для безопасности и устойчивости снизу мастер приваривает пластины.

Ракетная печь готова. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Мангал с трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Шаг пятый: вихревой поток

Для обеспечения большей тяги мастер делает приточную вентиляцию. Труба будет затягивать воздух и он пройдя по изогнутой трубе будет усиливать тягу.

Обрезает полочки швеллера.

Изгибает край заготовки вокруг трубы.

Виды бытовых газовых баллонов

В своем подавляющем большинстве в быту газовые баллоны используются для организации работы кухонных плит. Поэтому данный обзор будет посвящен именно такому способу эксплуатации.

По виду используемого материала газовые баллоны бывают:

• Стальные;
• Полимерно-композитные;
• Металло-композитные.

Наибольшее распространение получили стальные (металлические) баллоны. Именно с них и начиналась эра мобильной газификации.

Несмотря на множественные недостатки (большой вес, небезопасность, подверженность коррозии, непрозрачность) именно такие баллоны пользуются огромным спросом благодаря своей доступности и невысокой цене.

Стальные газовые баллоны отличаются своей доступностью и возможностью выбора резервуара различной емкости

Полимерно-композитные баллоны легче стальных на 35-40%, потому что для их изготовления используется стекловолокно, залитое эпоксидной смолой. Такие баллоны отличаются взрывобезопасностью и ударопрочностью, которые обеспечивает защитный кожух.

Они не подвержены коррозии, прозрачны, оснащены перепускным клапаном. Правда они имеют меньший объем, чем стальные аналоги, и цена их на порядок выше.

Полимерно-композитные газовые баллоны благодаря наличию защитного кожуха характеризуются высокой ударопрочностью и безопасностью

Металло-композитные баллоны представляют собой нечто среднее между полимерно-композитными и стальными. По степени безопасности и ударостойкости они уступают полимерно-композитным изделиям.

Установка и эксплуатация газовых баллонов

Важнейшим критерием безопасной эксплуатации таких устройств является контроль за возможными утечками и перегревом. Нарушение герметизации можно обнаружить по характерному запаху. Газ в принципе не обладает ни цветом, ни запахом, но в СПБТ добавляют особый маркер — углеводород-меркаптан. Благодаря этому человек может ощущать запах при включении колонки газовой кухонной плиты или во время утечки.

Так, если вы ощутили этот запах, то можно сделать вывод, что концентрация СПБТ составляет 20 процентов от опасной. Нет повода для паники, то есть причина для проверки места соединения по вышеописанной схеме.

Эксплуатация газовых баллонов, представленная в виде таблицы

Когда газовый баллон находится в самом помещении, его следует размещать на расстоянии 1 метр от плиты, которая в активном состоянии представляет собой источник тепла. Также вблизи нельзя размещать любые другие нагревательные приборы: радиаторы отопления и автономные отопители.

Читать также: Сеялка для чеснока цена

Приемлемым вариантом будет «дачный» способ установки — с внешней северной стороны сооружения, что исключает возможность перегрева баллона лучами солнца. В такой ситуации рукав нужно пропустить сквозь отверстие в стене, предварительно «обработанное» металлической гильзой. Баллон располагают в специальном шкафу из металла, оснащенном вентиляционными отверстиями в нижней части стенок. Так как газ несколько тяжелее воздуха, то он будет в случае утечки накапливаться снизу, там где будут отверстия вентиляции, поэтому легкий ветер сможет устранить нежелательное скопление.
