Схема подключения к котлу
Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.
Газовые баллоны с отдельными редукторами
Обратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м
куб/час для этой системы не подходит
куб/час для этой системы не подходит.
При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.
К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.
Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

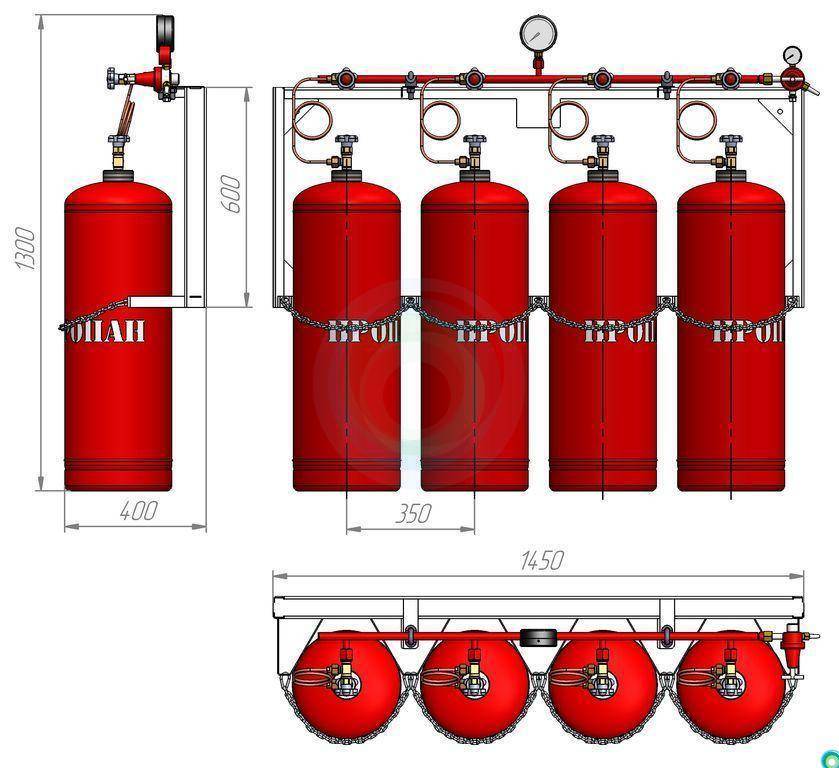

Схема подключения баллонов к рампе
Обратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома. Недопустимо попадание на газовые баллоны прямых солнечных лучей
Недопустимо попадание на газовые баллоны прямых солнечных лучей
Недопустимо попадание на газовые баллоны прямых солнечных лучей.
Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

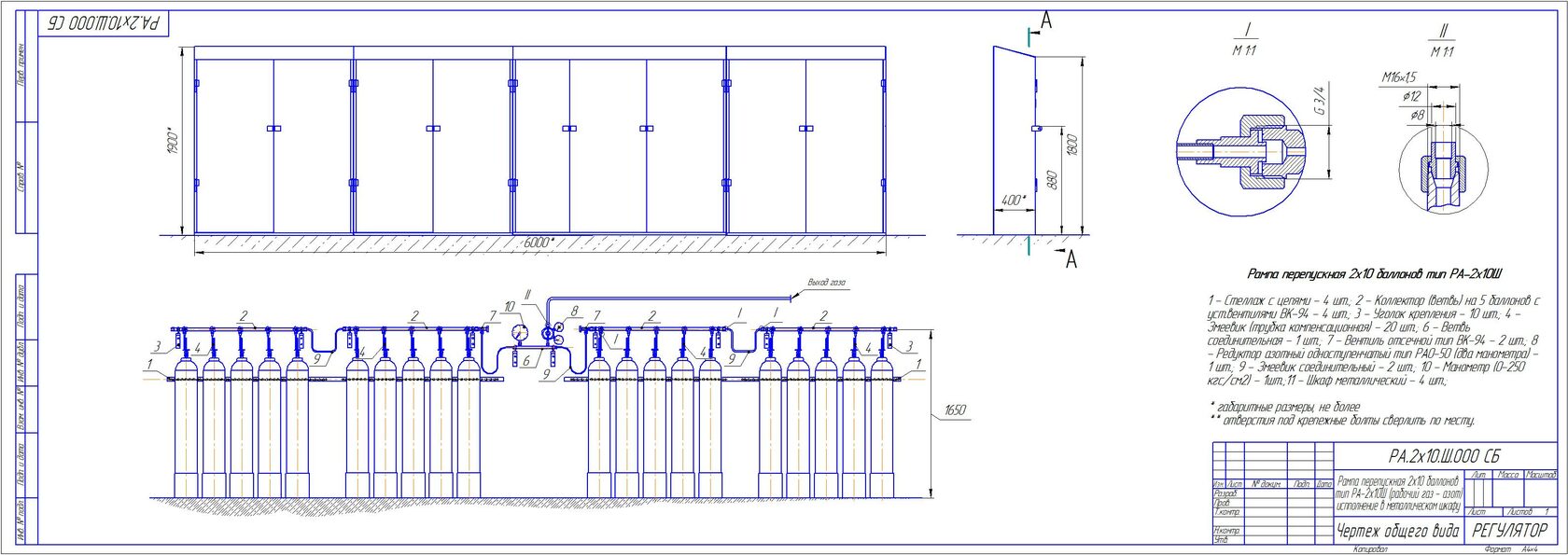

Рампы пропановые “газобаллонные установки” для дачи, коттеджа

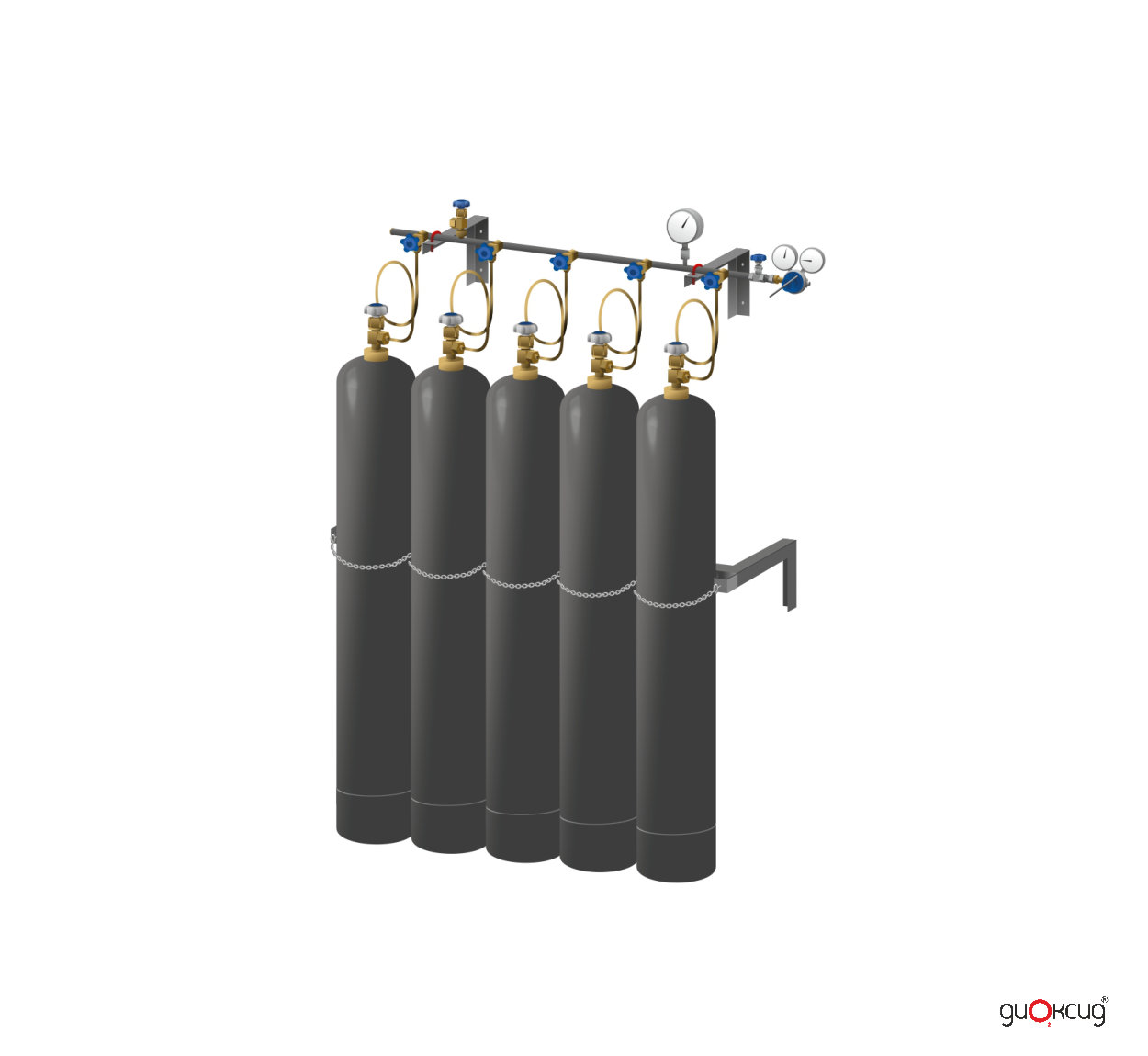

Рампы для газовых баллонов: предназначение и виды
Рампа для газового баллона – это приспособление, с помощью которого можно быстро и легко подсоединить сразу несколько баллонов к одному потребителю газа (котлу, электрогенератору, плите, камину, тепловой газовой пушке). Более того, можно сказать, что это единственный безопасный метод проделать такую операцию, ведь главная функция данного изделия – редукция высокого давления до его приемлемого уровня.
Также рампа осуществляет постоянный автоконтроль давления и степени опустошения баллона. В нужный момент она гарантирует своевременное переключение с одного источника газа на другой.
Качественные газовые рампы позволяют избежать обмерзания баллонов и увеличить промежутки времени между перезаправками баллонов. Именно поэтому их стоит подбирать внимательно, чтобы потом не сомневаться в качестве.
Надежные газовые рампы предлагает покупателям «ТД Лидер». Продукция от ведущих мировых производителей, низкие цены, гарантия качества – все это делает сотрудничество с нашей компанией сплошным удовольствием.
Функциональные особенности
Подсоединить газовый баллон к рампе можно, используя вентиль и многоразовые газостойкие прокладки из резины. С помощью вентиля в работу можно включить все или всего лишь несколько выбранных баллонов. Таким образом, максимальное количество баллонов в этой «сети» – 20 штук. При этом входное давление с любым видом рампы не превысит 200 Атм.
Рампы для газовых баллонов принято различать по разным критериям, а именно по:• источнику горючего;• свойствам газа;• эксплуатационным условиям;• рабочему давлению.
Последний предусматривает такие значения как 3,75, 6,8 и 11,6 Атм.
В рампе есть специальный клапан, предназначенный для сброса избыточного давления. Он настраивается так, чтобы срабатывать, когда давление достигает уровня наполовину больше среднего. Рампа имеет настенный тип крепления. Для того чтобы прикрепить ее к стене, используются стандартные винты.
Газовые рампы, представленные в нашем каталоге, соответствуют всем европейским нормам безопасности и обладают соответствующими сертификатами. Стоимость наших товаров довольно демократична.
Заказать продукцию «ТД Лидер» можно по телефонам, указанным на сайте. Обращайтесь к нашим сотрудникам, чтобы получить ответы на свои вопросы и помощь в выборе пропановой рампы.
Подключение рампы
Еще до монтажных работ устройство должно быть проверено на техническую исправность и герметичность. Это делается по следующей инструкции:
- Открывается штуцер давления.
- Проверяется срабатывание аварийной блокировки.
- Проверяется целостность работы предохранителя.
- Испытывается качество работы измерительных устройств – как минимум корректность показаний манометра.
Если все функциональные компоненты исправны и готовы к полноценной работе, можно приступать к установке. С помощью комплектных винтов осуществляется интеграция арматуры в цепь между баллонами и целевым оборудованием. Если используется рампа газовых форсунок с разными типоразмерами, то в обязательном порядке на подключающем контуре предусматривается комплектная прокладка и адаптеры соответствующего формата.

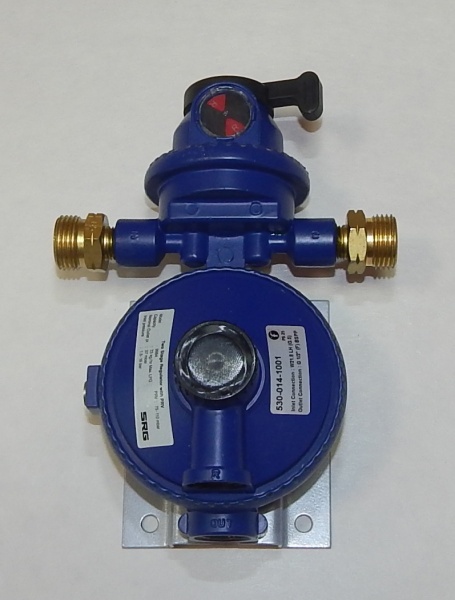

Редуктор прямого действия.
В случае с редуктором прямого действия газ, который попадает в камеру высокого давления, не закрывает, а, наоборот, открывает клапан. Он же, в свою очередь, прижимается к запорной пружине. Мембрана редуктора тут выполняет роль «хранителя» баланса между двумя силами: она необходима для отведения клапана от пружины и открытия доступа газу в камеру низкого давления.
На практике большей популярности добились именно редукторы, работающие по обратному принципу. Так как эти устройства зарекомендовали себя как более надежные и простые в использовании. Редукторы обратного действия можно встретить на многих газовых баллонах.
Газовый редуктор в системе газоснабжения выполняет важную стабилизирующую функцию. За счет него переменное и высокое давление сглаживается до более-менее постоянного, что обеспечивает тем самым нормальную и безопасную работу оборудования.
Применяются редукторы практически везде, где речь идет о газовом оборудовании, будь то устройства, работающие на горючих (метане, водороде и др.) или инертных (азот, гелий и проч.) газах. Типичным бытовым примером является редуктор для газового баллона, известный также как «лягушка».
Он знаком практически всем владельцам индивидуальных (автономных) источников, вынужденных приобретать таковые из-за удаленности от магистралей и отсутствия по этой причине подключения к централизованному газоснабжению. должен оставаться под давлением порядка 15 бар, в то время как для устройств-потребителей нормальным является от 10 до 36 мбар.
Если через редуктор пропан предварительно не пропустить, то результаты прямого подключения могут оказаться для вас полной неожиданностью. Тем более это относится к баллонам со сжатым газом (напр., метаном, находящимся под давлением 250 бар). «Лягушка» стоит недорого, и проще обзавестись ей, чем потом потратиться на устранение последствий катастрофы.
Автомобилисты, оснастившие свои машины экономичным газобаллонным оборудованием, также знакомы с данным устройством. Сжиженный (или сжатый) газ в таких системах тоже предварительно направляется в редуктор пропан-бутановой смеси (или метановый), а уж затем поступает в карбюратор или инжектор.
Газовый редуктор находит применение и в промышленности. В местах перехода от крупных магистралей к локальным сетям требуется значительное снижение давления. Здесь используются мощные и габаритные изделия. Другим примером могут служить редукторы для газгольдеров, задействованных в снабжении промышленных объектов или людских поселений.

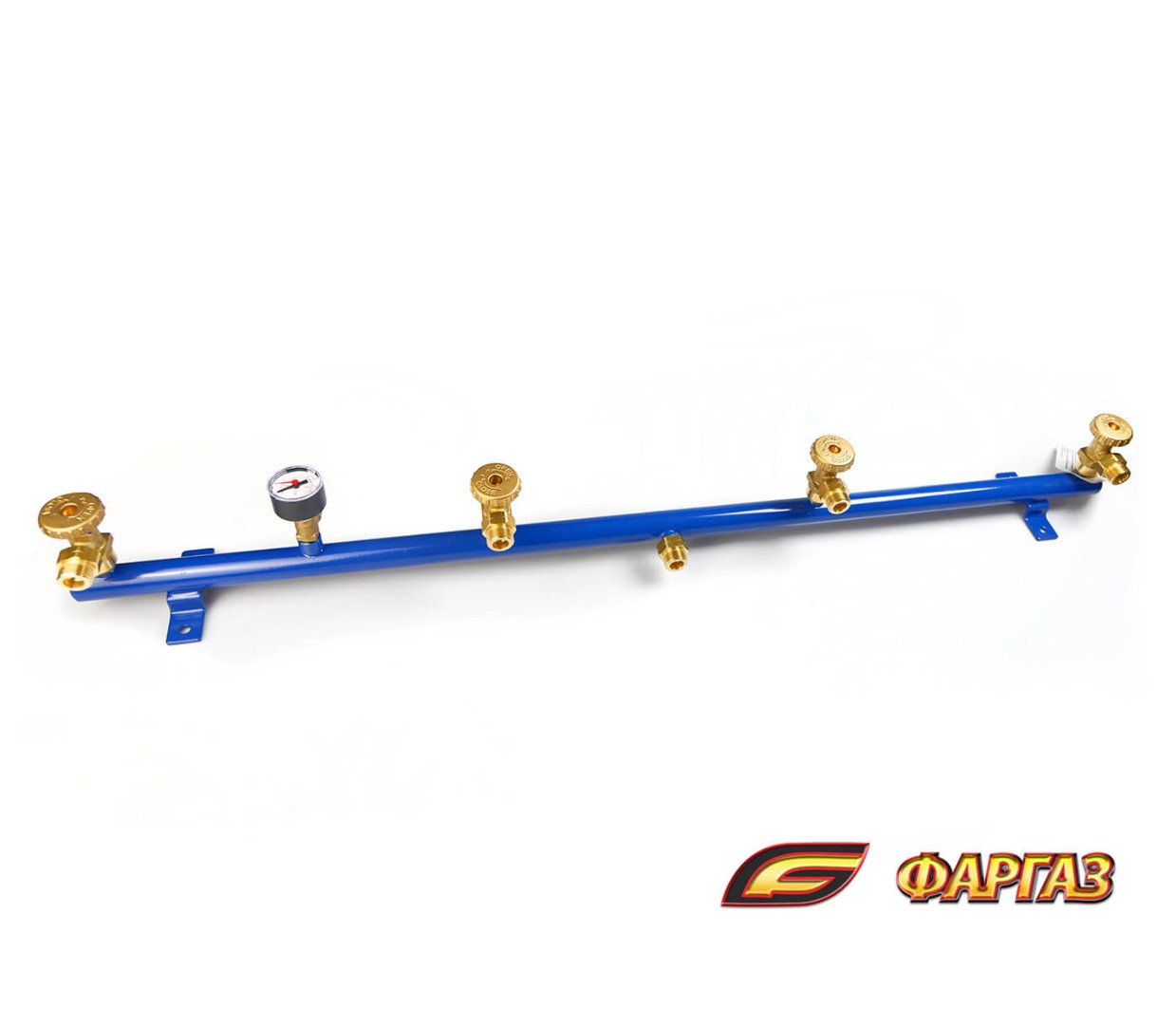

Комплектация (деталировка) коллектора.
Угольник | ½” В | 1 | ||
Тройник | ½” В | 5 | ||
Ниннель | ½” НН | 5 | ||
Кран газовый шаровый | ½” ВН | 8 | ||
Штуцер | 10 х ½” Н | 6 | ||
Хомут | 12 – 30 | 12 | ||
Редуктор RECA 714 Италия | 30 мбар. | 6 | ||
Шланг газовый резиновый | 9 мм. внутр | По месту | ||
Муфта к трубе «Кофулсо» | 15 х 1/2Н | 2 | ||
Муфта резьбовая | 3/4 х 1/2 ВВ | 1 | ||
31 – 38 (примерить) | 2 | |||
16 | по месту |
Определитесь, сколько баллонов будет в связке.Оптимальный вариант – шесть: пять рабочих и один резервный на время заполнения пустых баллонов.
Купите детали по списку. Если у вас будет другое количество баллонов – уточните список.
Для соединения деталей понадобится лён и паста «Мультипак». Она годится и для газовых соединений.
Для крепления газового коллектора понадобится пара хомутов.
Хорошим материалом для магистрали является нержавеющая гофрированная труба «Кофулсо» http://www.kofulso-olton.ru.
Вполне подойдёт труба диаметром 15 или 20. Она режется обычным труборезом.
К ней купите диэлектрическими латунными муфтами с переходом на резьбу.
Соберите коллектор
Подготовьте ящики
для баллонов.
Сделайте отверстия для выхода магистральной трубы и для шлангов между ящиками.
Проделайте в стене отверстие для ввода магистральной газовой трубы.
Прикрепите ящики к стене. В одном из них на хомуты прикрепите коллектор с кранами.
Лучше ближе к центральным баллонам, чтобы резиновые шланги не были слишком длинными.
Выставьте баллоны.
Накрутите на них редукторы.
Соедините штуцера коллектора со штуцерами редукторов шлангами.
Должны быть запасы по длине шлангов, чтобы удобно было их отсоединять и подсоединять.
Шланги обожмите хомутами.
Газовая магистраль: материалы и монтаж.
К стенам, через каждые полметра прикрепите крепёжные клипсы для магистральной трубы.
Вполне подойдёт крепёж для металлопластиковых труб.
Подготовьте конец гофрированной трубы.
Соедините её с коллектором, обожмите муфту, но не переусердствуйте.
Введите трубу в дом через заранее подготовленное отверстие. При этом защитите край трубы от попадания мусора, например, обмотайте скотчем.
Приготовьте газовый кран, который будет стоять на входе в котёл. Накрутите на него муфту для гофрированной трубы.
Накрутите кран на газовый патрубок котла.
Примерьте гофрированную трубу по длине, сделайте отметку, обрежьте в размер и соедините с муфтой.
Гофрированная труба позиционируется производителем как труба для внутреннего газораспределения.
Поэтому организуйте защиту наружного участка трубы
от механических повреждений.
Всё готово.
Промерьте герметичность
соединений.
Приготовьте мыльный раствор.
Откройте вентили на баллонах, краны на магистрали и задействованные краны на коллекторе.
Не торопясь аккуратно промажьте все соединения, одно за другим, мыльным раствором. Проверяйте, не появляются ли мыльные пузырики. Если да, то устраните причину течи и проверьте снова. Если всё в порядке, можно приглашать пусконаладчиков.
Особенности первых пусков после замены баллоном.
Часто бывает так, что котёл после замены баллонов выдаёт ошибку «нет газа» и не запускается.
Дело в том, что магистральная труба заполнена воздухом.
Нужно снять ошибку и повторить пуск котла.
После нескольких попыток котёл заработает.
Если же он всё-таки не запускается, проверьте, не оставили ли нужные краны закрытыми.
Ценное добавление в тему:
от этой же системы можно питать и газомую плиту.
Для этого в доме поставьте тройник. на тройник к плите – отдельный газовый кран.
Каких ещё подкупить деталей Вы теперь сами легко догадаетесь.
