Проходной диммер (перекрестный): схема подключения и особенности использования

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

Фаза.
Перекидные контакты.
Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

Фаза подключается к L.
L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

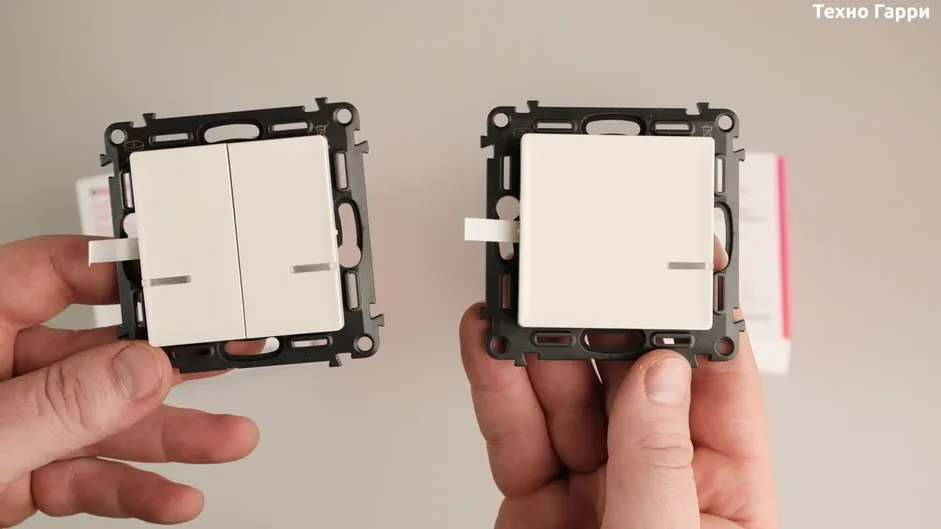

Умный беспроводной выключатель

Чтобы управлять освещением, к которому мы поставим эти микромодули, нам понадобятся беспроводные выключатели. Они могут быть как одноклавишными, так и двухклавишными.

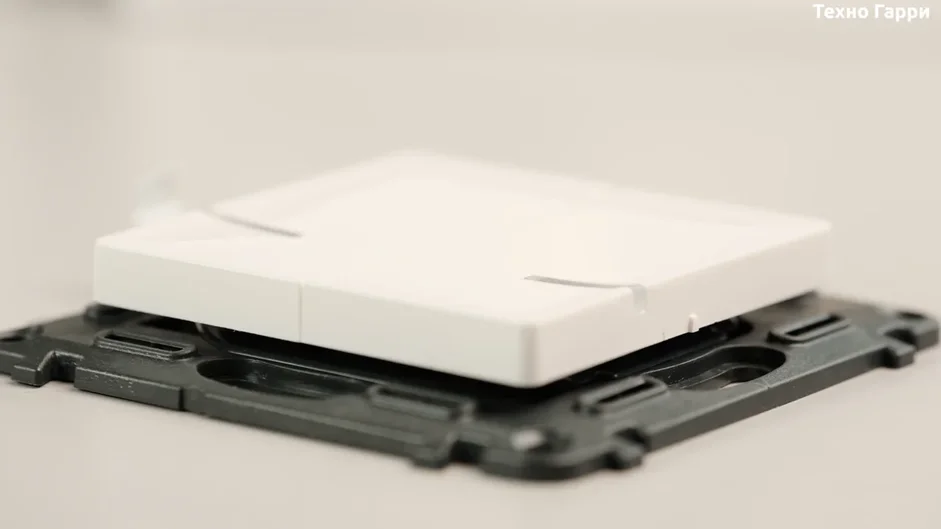

Кстати обратите внимание, что клавиши на умных выключателях Легран самом деле являются кнопками. Да, это кнопочный тип выключателя. И это сразу придает им некую премиальность

И это сразу придает им некую премиальность.

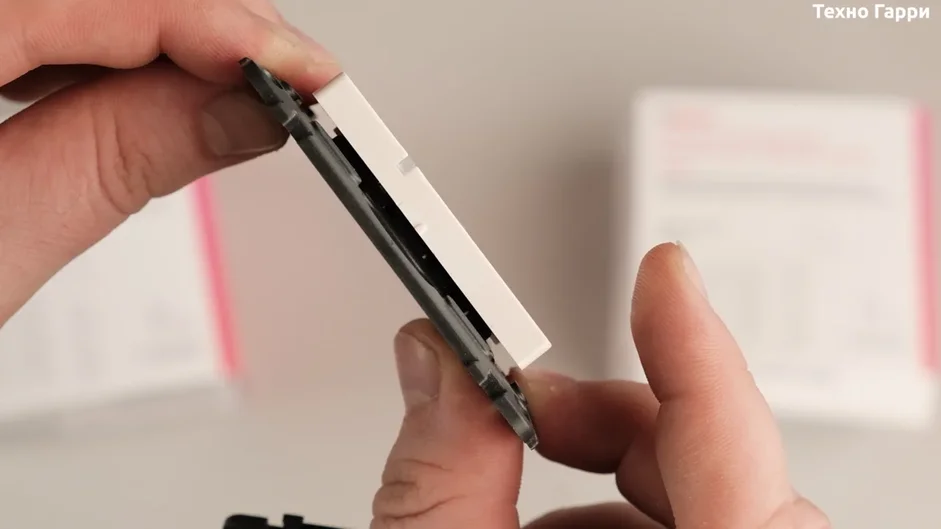

Работают, как и главный выключатель, от батарейки CR2032. Крепится либо на винты в обычную коробку, либо на любую плоскую поверхность с помощью двустороннего скотча.

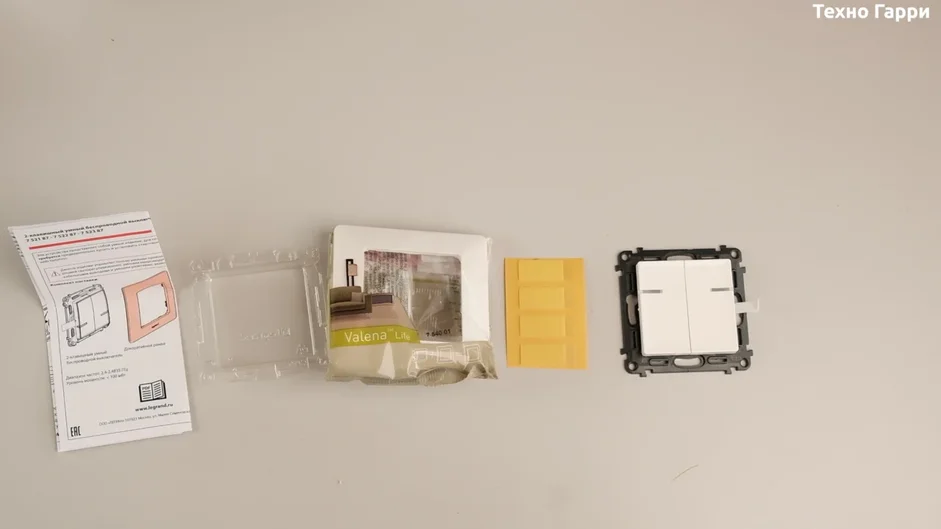

В комплекте помимо выключателя и двустороннего скотча, есть рамка, пластиковая заглушка и инструкция.

Выключатель можно привязать не только к микромодулю освещения, но также и к умной розетке и к умному проводному выключателю, о котором мы поговорим чуть позже. Это звучит немного странно, сопрягать беспроводной выключатель с проводным выключателем или розеткой, но такая опция есть. Это значит, что его можно использовать в качестве беспроводного пульта управления.

Как это работает

Каждое устройство, подключенное к шине KNX, имеет свой уникальный IP-адрес, а также список устройств, с которыми оно взаимодействует. Датчики и другие устройства, отслеживающие изменения ситуации, запрограммированы таким образом, что при наступлении определенного события они отправляют сигнал на устройства, связанные с ним.

В зависимости от настроек системы оконечные устройства, управляющие подачей электроэнергии к различным устройствам, могут реагировать как на определенные ситуации, так и на целый список различных событий. Поскольку невозможно подключить более 64 устройств к одной линии, используются несколько методов для подключения нескольких шин в системе. В таких комбинированных системах все происходит по стандарту KNX, поэтому серьезных сложностей с настройкой нет.

Для связи между устройствами, внешними по отношению к шине, используются три типа каналов:

оптический;
радиочастота.
проводной;

Проводные каналы наиболее востребованы, ведь для подключения к ним конечного устройства не требуется дополнительных манипуляций. Оптические и радиочастотные каналы используются только в том случае, если все устройства, подключенные к этим каналам, оснащены соответствующими трансиверами. В частности, эти каналы используются для подключения внешних камер, где по каким-то причинам невозможно проложить проводной шинный канал. По всем каналам связь между устройствами осуществляется с использованием тех же протоколов, что и в стандарте KNX.

Ответы на распространенные вопросы

Вопрос №1. Какими отличиями обладают диммеры Legrand?

автоматическое включение / отключение;
голосовой либо звуковой тип управления;
возможность дистанционного управления;
основной элемент smarthouse.

Вопрос №2. Какой регулятор практичнее: клавишный или роторный?

Свето-регуляторы кнопочные имеют встроенный контролер, который позволяет запоминать нужную величину освещения. Нет необходимости при каждом включении регулировать до нужного уровня.
Роторные диммеры – не имеют встроенного микро-контролера, поэтому каждый раз при включении нужно проворачивать рукоятку на нужный уровень. Такие виды не имеют функциональной памяти, поэтому и имеют меньшую стоимость.

Вопрос №3. Зачем используют диммеры?

Элементы регулирования позволяют создать нужную величину освещения под разные мероприятия:

чтение книги;
работа за компьютером;
концертные / театральные постановки;
рисование либо черчение;
спортивные состязания.

Изменение величины света позволяет снизить потребляемую мощность сети, соответственно снижается электропотребление, экономятся расходы.

Вопрос №4. Какие основные разновидности диммеров LEGRAND?

одинарный – такой тип работает только с одной лампочкой либо работать с несколькими источниками объединенных в группу;
групповой – работающий с определенной группой. Таким образом, можно освещать помещение неодинаковой величиной. На рабочем месте может больше света, в нерабочей части комнаты –меньше.

Исполнительные устройства

Исполнительные устройства делают всю работу:

открывают и закрывают двери и окна;
включают розетки, электроприборы и свет;
перекрывают и включают воду;
двигают камерами туда-сюда;
варят кофе и т. д.

Проще всего из этих устройств купить умные лампы и умные розетки — они позволяют включать и отключать электроприборы по команде из хаба.

Умная розетка Sibling Powerswitch-W устанавливается прямо в стену, работает с Алисой. Можно сказать: «Алиса, выключи розетку от утюга», и она выключится

Аналогичная розетка, но вставляется не в стену, а в обычную розетку. Так можно превратить любую розетку в умную, если вас не смущает брусок, торчащий из стены

Умный кран PS Link — его обычно ставят на входную трубу с водой в доме или квартире. Обычно он работает с датчиком протечек: если кто-то не закрыл кран или лопнула труба, то умный кран перекроет всю воду и не устроит потоп. А ещё им можно удалённо перекрыть воду, если вы в отпуске, а перед отъездом забыли это сделать.

Диммеры

Больший срок службы

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

https://youtube.com/watch?v=6oBCKIzgUZc

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

Демонтировать выключатель.
При помощи индикатора найти фазный провод.
Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
Установить прибор на стену.
Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

Фазный провод от распределительной коробки подать на выключатель.
С выключателя провод подключается к вводному контакту диммера.
Выход «L» на регуляторе подсоединяется к источнику освещения.
Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

В распределительной коробке необходимо найти провод фазы.
Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Роторные — надо вращать регулятор.
Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.
Радиоуправляемые. Управляются от пульта дистанционного управления.
Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Подключение и эксплуатация диммера: что должен знать каждый?

Как подключить проходной диммер?

Вы здесь: Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети.

А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на подсоединение проходного переключателя, только есть некоторые отличия и особенности.

В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные.

Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель.

Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

Как правильно подключить интернет-розетку?

Как подключить телевизионную розетку?

Какие бывают подрозетники?

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.
