Реле давления для компрессора: устройство, маркировка, подключение и регулировка

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

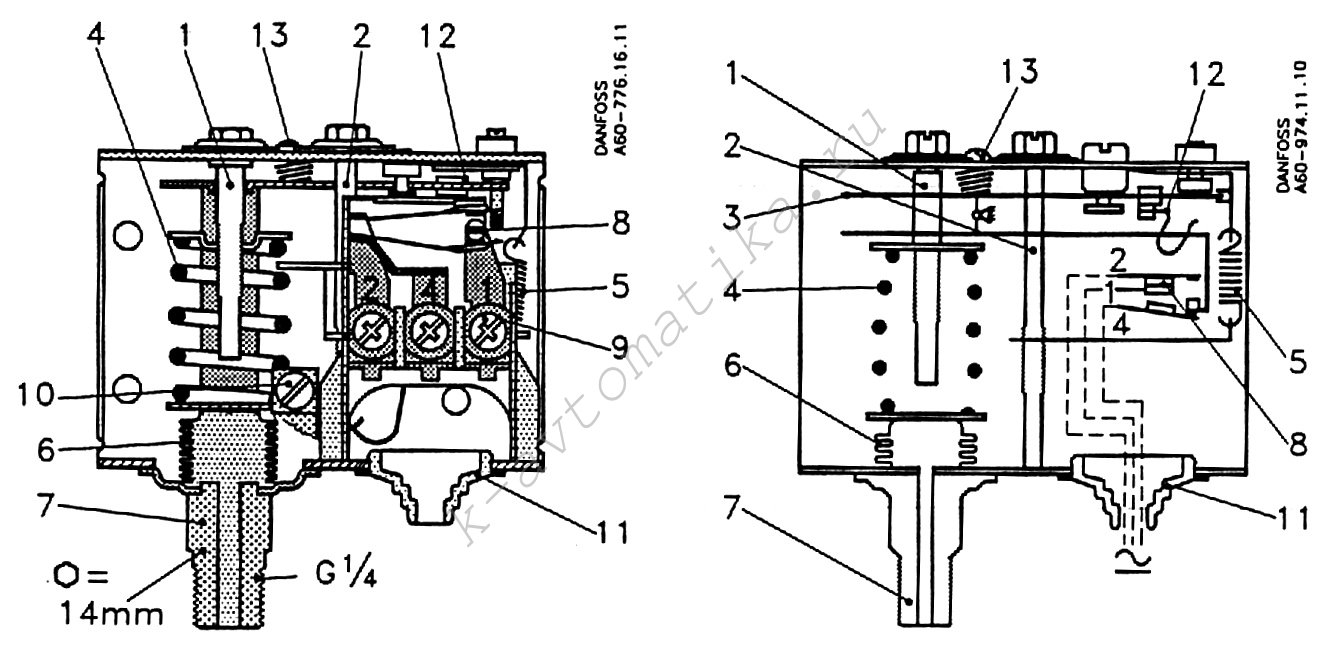

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

внутренний затвор (поз. 6), перекрывающий входное отверстие;
пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
входной штуцер (поз.7);
пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

тройник с внутренней резьбой;
пружина;
2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
шарик, диаметр которого больше размера внутреннего отверстия в муфте;
металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Поломки реле: виды и способы устранения

Прессостаты, как и другие приборы, могут выходить из строя. Ремонт в большинстве случаев нецелесообразен, сразу делают замену износившихся, неисправных рабочих деталей на новые. В любом случае нужно сначала самостоятельно осмотреть систему, попытаться уяснить причину неисправности, по возможности принять меры.

Если сбои в функционировании системы вызывает сам прессостат, то единственным способом решения проблемы будет замена прибора. Можно чистить и менять контакты, но эти недешевые манипуляции не дадут нужных результатов.

Утечки воздуха из реле при включенном ресивере возникают по вине пускового клапана. В данном случае восстановление будет простым, быстрым и дешевым — достаточно поставить новую прокладку вместо износившейся старой.

Когда компрессор часто включается, следует проверить регулировочные болты — вероятно, они расшатались и/или сместились. Отдельно перепроверьте порог включения-отключения реле давления, выполните настройки согласно описанной в предыдущем разделе схеме.

Что делать для восстановления системы

Перечень мероприятий зависит от типа, сложности поломки. Самый трудный случай, когда компрессор не работает вообще. Первое, что нужно будет сделать, это проверить контакты на предмет оплавления, убедиться в отсутствии эрозии, которая появляется в результате электрических искр.

Группа контактов подгорает в результате электроискровой эрозии и размыкания контактов. Если найдете в продаже элементы, которые можно установить вместо старых, ремонт будет сравнительно простым и недорогим. Но сделать это возможно далеко не всегда, так как многие модификации сняты с производства.

Другие способы действий:

зачистить проблемные поверхности (эффекта хватит на 3 месяца и более);
установить новые контакты в зажимах клеммы.

Для установки новых клемм стравливают воздушные массы из ресивера, выключают эжекторное питание, снимают реле. Защитный корпус также демонтируют, проволоку, которая подведена к контактной группе, отсоединяют. Отверткой извлекают клемму со всеми контактами, высверливают горелые и просто вызывающие сомнения линии. Провод заменяют медной проволокой либо другим удобным способом. Проволоку оптимально подбирать под диаметр отверстия. Она должна погрузиться в гнездо посадки максимально плотно. После вставки элемента в отверстие делают обжим с двух сторон.

Те же действия повторяют с остальными обгоревшими участками. Когда сборка контактной группы будет завершена, ее устанавливают на старое место, закручивают прессостатную крышку.

Назначение

После запуска двигателя компрессора в ресивере начинает повышаться давление.

Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю. Контролируя давление по манометру, выставить необходимые значения.

Другие названия — телепрессостат и прессостат. Для этого вам придётся: Отсоединить от контактов проводку; Перекусить трубки мотора, соединяющие его с другими деталями; Изображение 4 — перекусывание трубки мотора Открутить крепежные болты и вынуть из кожуха; Отсоединить реле, посредством выкручивания винтов; Изображение 5 — отсоединение реле Далее нужно измерить сопротивление между контактами; Приложив щупы тестера к выходным контактам, в норме вы должны получить ОМ в зависимости от модели двигателя и холодильника. Рабочая система — это пружины разного уровня жесткости, которые реагируют на изменение давления.

Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки. Виды прессостатных устройств Вариаций исполнения компрессорного блока автоматики всего две. С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Рекомендуем: Как починить воздушную проводку

Воздушный компрессор из автодеталей

Она является самым крупным поставщиком на территории СНГ. Схема автоматизированного управления электрокомпрессором Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Схема управления электроприводом пожарно-балластного насоса При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 реле ускорения. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха.

Обычно величину разности устанавливают в 1, бара. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.

Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. К тому же, в системе будет значительным и перепад давлений. Устанавливают контрольный манометр если в нём нет необходимости, то резьбовой вход также заглушают. Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50

Комплектация автоматических блоков и вопросы безопасности

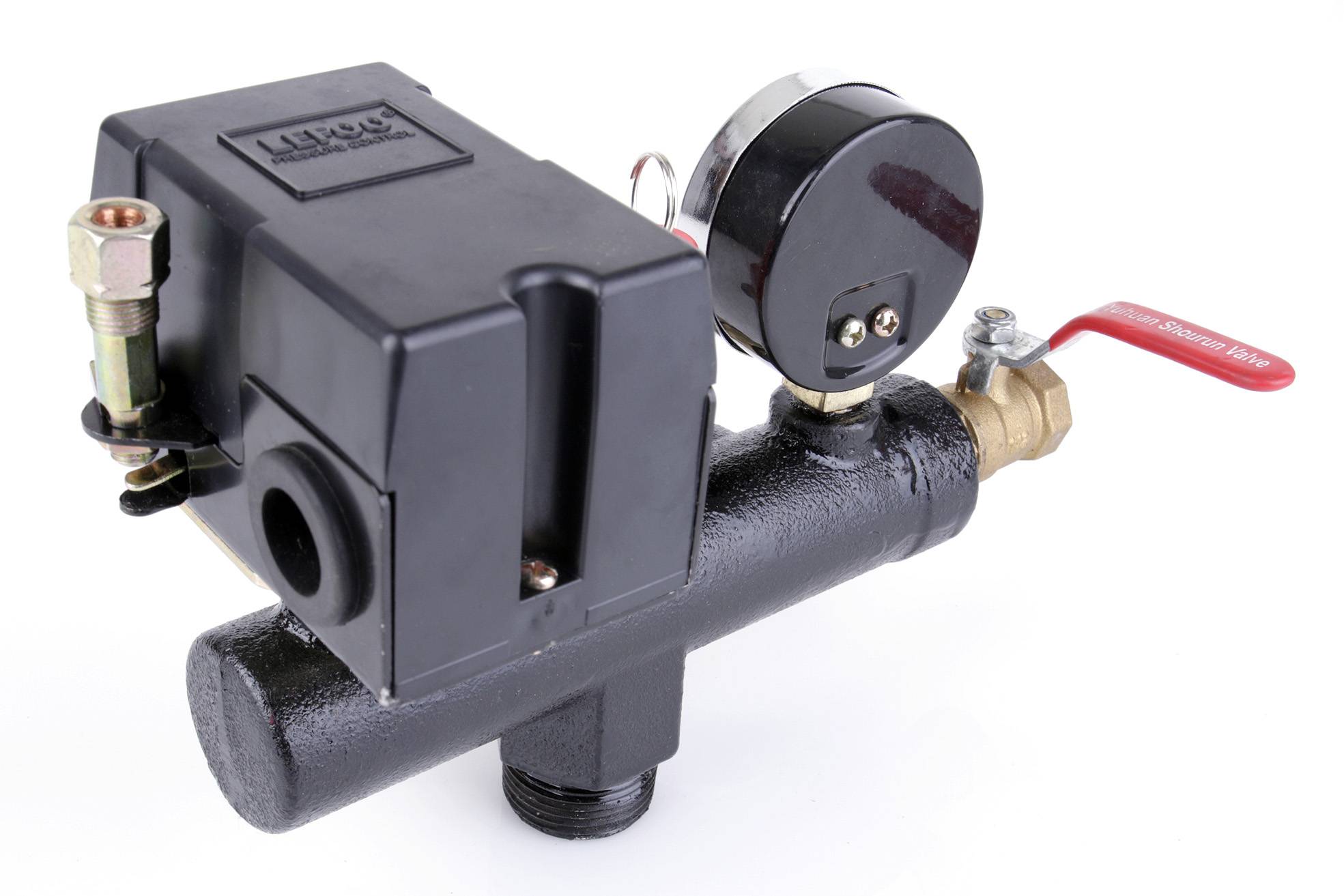

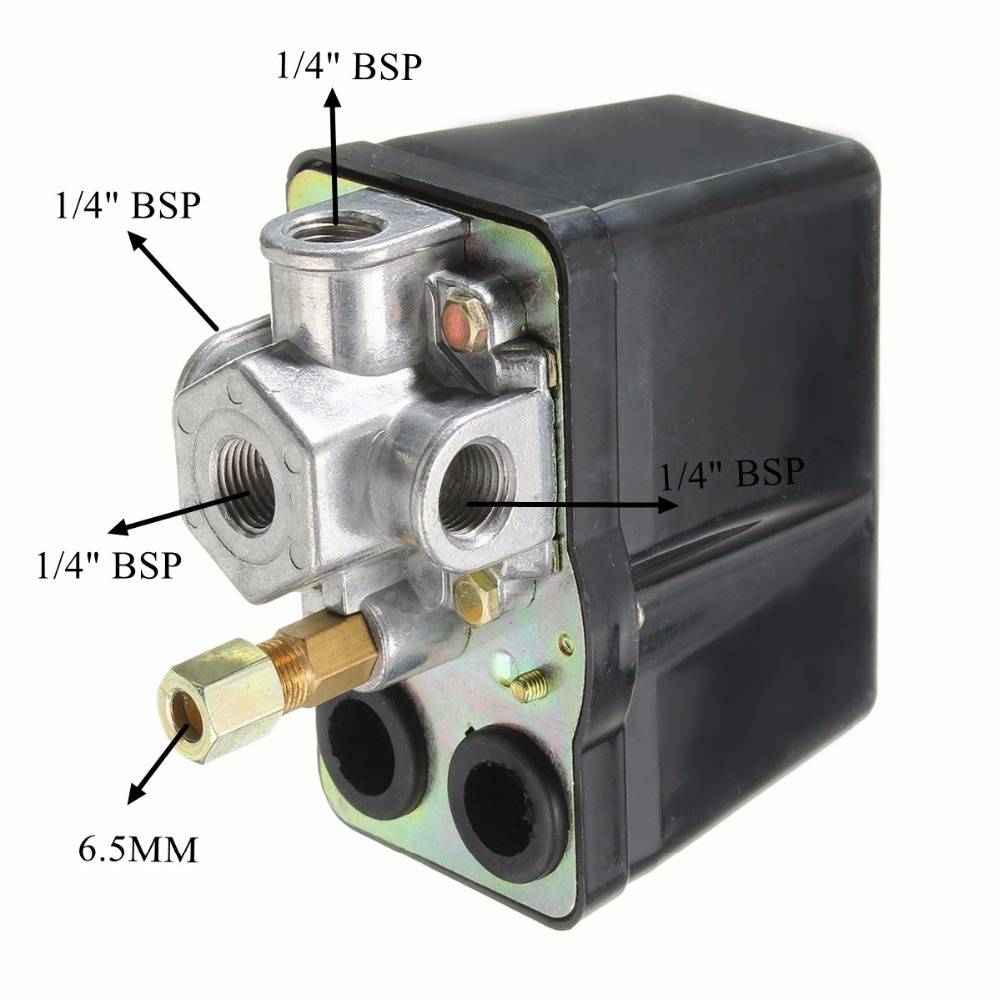

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Разновидности затворов

Важным органом дроссельных органов 220 В считаются односедельные, крановые, диафрагменные, дисковые, двухседельные затворы, шланговые задвижки с жесткими или эластичными уплотнителями. При снижении герметичности неразгруженных клапанов промышленных систем ремонт задвижки 380 В осуществляется механической мастерской после предварительной диагностики всех частей и механизмов.

Профилактика контрольных приборов проводится в соответствии с планом, утвержденным производителем продукта и нормативами на газорегуляторную установку. Предельные значения юстировки определяются технологическими условиями и спецификой эксплуатирующей организации.

Каждый прибор обладает серийным номером, паспортом, сертификатом соответствия государственному стандарту. Все плановые манипуляции или ремонтные работы отображаются в эксплуатационном журнале ГРУ.

Почему происходит падение давления в накопителе

Скорее всего, давление снижается из-за утечки воздуха. Причина — в самой магистрали давления. Ремонт электрического компрессора состоит в тщательной проверке трубопровода. Для этого готовят мыльную эмульсию и промазывают места соединения в трубопроводе. Если утечка обнаружена, ее обрабатывают герметизирующей лентой.

Пропускать воздух способен выпускной кран ресивера, когда он неплотно закручен или пришел в негодность.

Поршневая головка компрессора оборудована контрольным клапаном, который также может быть причиной дефектной работы прибора. Головку цилиндра разбирают, но предварительно выпускают воздух из накопителя. Если такая операция не поможет, то клапан подлежит замене.

Заключение

Компрессор проще обслуживать сразу после ввода в эксплуатацию.

Легко избежать погрешностей в работе, если тщательно изучить инструкцию прибора:

Перед запуском установки проверить масло для компрессора и долить, если нужно.
Через каждые 16 часов эксплуатации сливать влагу из ресивера.
Каждые 2 года стоит осматривать обратный клапан на компрессор.
Наличие заземления нетоковедущих деталей обязательно.

Соблюдение таких требований и внимательное отношение к компрессору сократит затраты при работе прибора.
