Подключение варочной панели к электросети

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

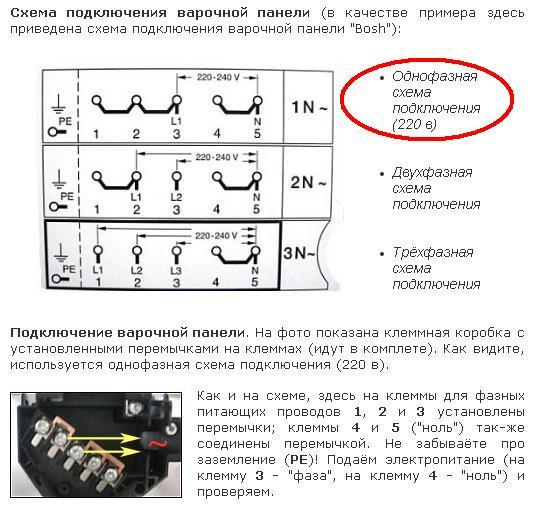

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

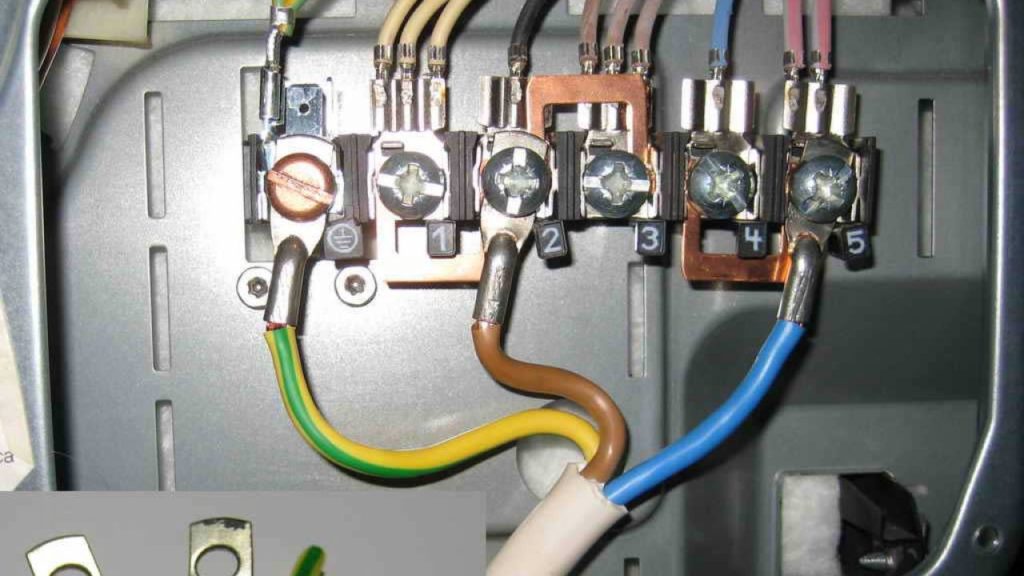

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

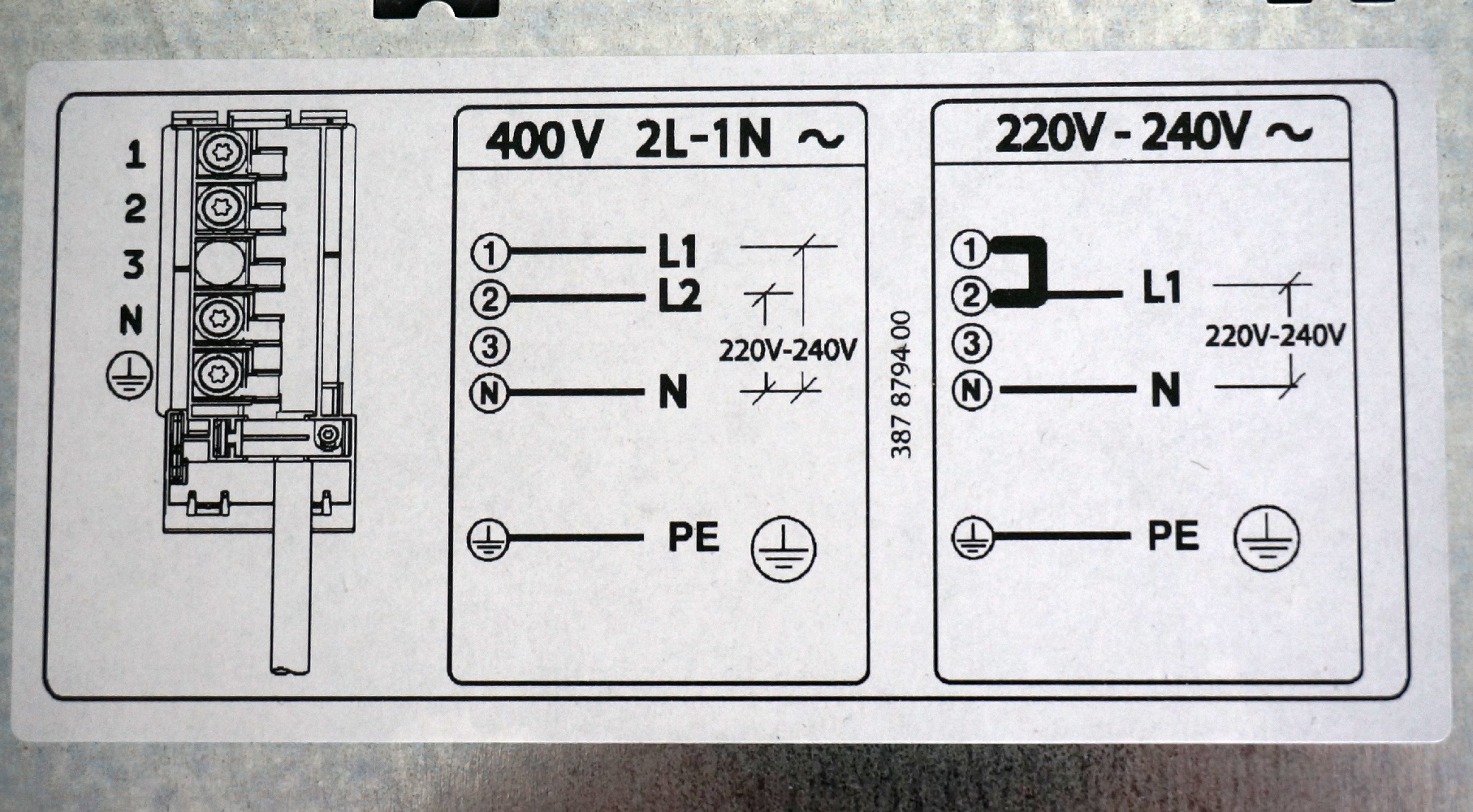

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

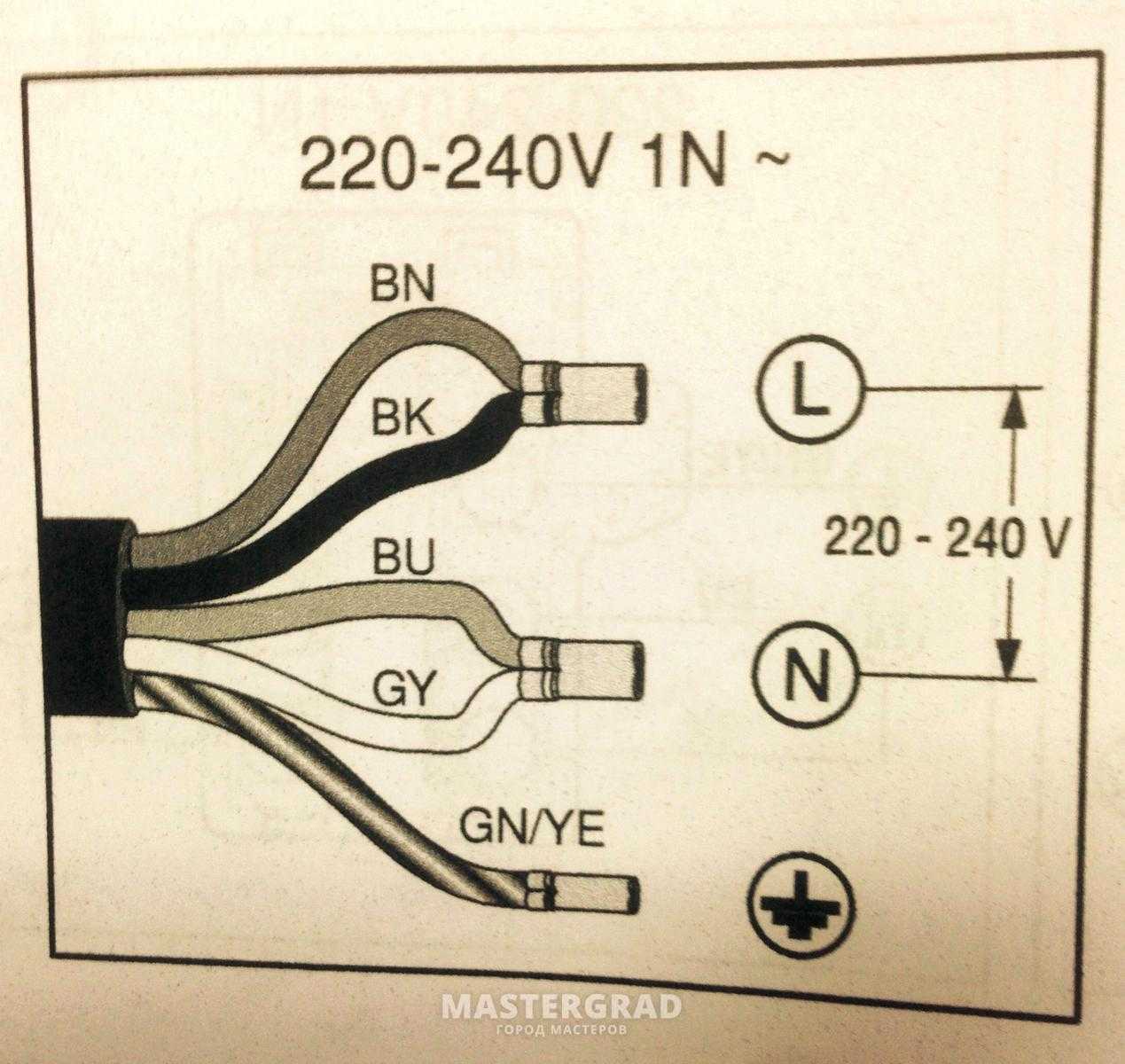

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

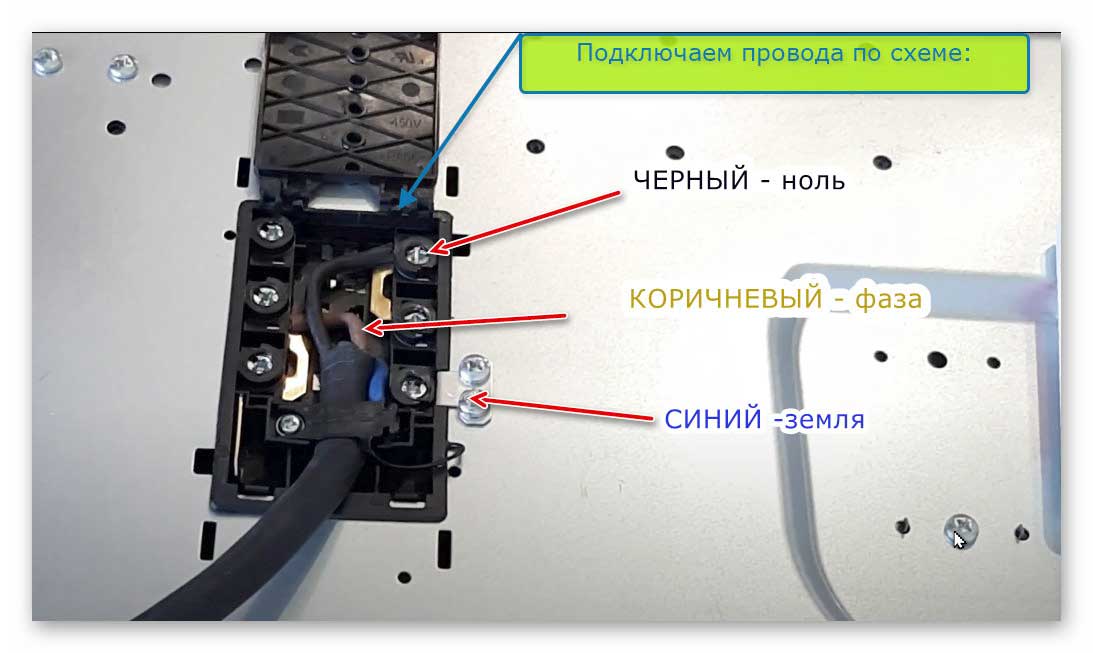

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Проблемы при подключении

Если панель после первого пуска ведет себя нештатно, например, самопроизвольно выключается и включается — не нужно сразу волноваться о неправильной коммутации. Возможно, на плите выставлена защита от детей. Бывает, что пролитая вода на сенсоры вызывает сбои. Это же происходит при запуске холодной плиты в теплом помещении.

У современных варочных панелей есть функция распознавания посуды. Они просто не включаются, пока на конфорке нет металлического предмета.

Совет, как избежать проблем, достаточно ожидаем. Прежде чем подключать устройство, следует внимательно изучить его паспорт и все рекомендации производителя. При небрежном монтаже или неверно рассчитанной системе питания встречаются следующие проблемы.

1. Перегрев с опасностью возгорания при использовании обычных 16А розеток для плит с мощностью выше 3.5 кВт.
2. Неверная система защиты, опасность коротких замыканий и перегрева проводки. Например, установка только простого автомата без УЗО.
3. Опасность коротких замыканий и возгорания при неверно рассчитанном сечении кабеля, например, подключение печи 7 кВт проводом 2.5 кв.мм.
4. Коммутация линии питания панели непосредственно в распределительную коробку на кухне.

Подводя итог, хочется отметить, что установка варочной поверхности связана с электричеством, поэтому при монтаже понадобятся определенные навыки. От грамотного подключения зависит также безопасность людей. Если есть малейшие сомнения, лучше доверить подключение техники профессиональным мастерам. Это же правило применимо и к устранению поломок индукционных плит. Ремонт своими руками возможен только при наличии соответствующих знаний и опыта ремонта техники.

Подключение варочной панели

Речь пойдет о подключении современной встраиваемой варочной панели, а так же о полноценных электроплит с конфорками и духовкой самостоятельно дома. Ввиду высокой мощности, для подключения таких панелей (зачастую их мощность превышает 6-7 кВт) требуется отдельная линия электропроводки, проложенная кабелем не менее 4 — 6 кв. мм (редко встречаются варианты линий 10 мм2)

Перед самостоятельным монтажом, установкой и подключением оборудования к электросети, необходимо подготовить отверстие в столешнице и ознакомиться с техническими инструкциями к самой плите. Кроме того, на задней панели большинства варочных панелей есть схема их подключения к сети. К плитам в комплекте часто идет кабель, с помощью которого вы можете подключить оборудование. Чаще всего он оконечивается стандартной вилкой. При этом вам заранее нужно уточнить, какое питание предусмотрено в вашей квартире: однофазное, двухфазное или трехфазное. В зависимости от типа электропитания у вас будет соответствующая розетка для подключения варочной панели. Исходя из этого и придется выбирать плиту под имеющееся питание и розетку.

Для определения типа электросети без специального электроприбора не обойтись. Необходимо иметь либо индикаторную отвертку, либо мультиметр (тестер). Индикаторная отвертка среагирует на несколько проводов сети 380 В. На сети 220 В только одна фаза и только у одного провода будет светиться индикатор. С мультиметром все наглядней. Между двумя фазами сети 380 В он покажет ~380 В. Между нулем и любой фазой — 220 В. У однофазной сети напряжение между фазой и нулем равно 220 В.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора. Если вилка на конце кабеля отсутствует, придется разбираться с проводами, при установке в клеммную коробку. Для однофазной сети провода будут следующие. Желто-зеленый (заземляющий) провод в кабеле всегда отвечает за заземление. Синий провод — для ноля. Коричневый провод отвечает за фазу. Маркировка выводов на варочной панеле следующая:

• N — ноль;
• PE — заземление;
• L — фаза.

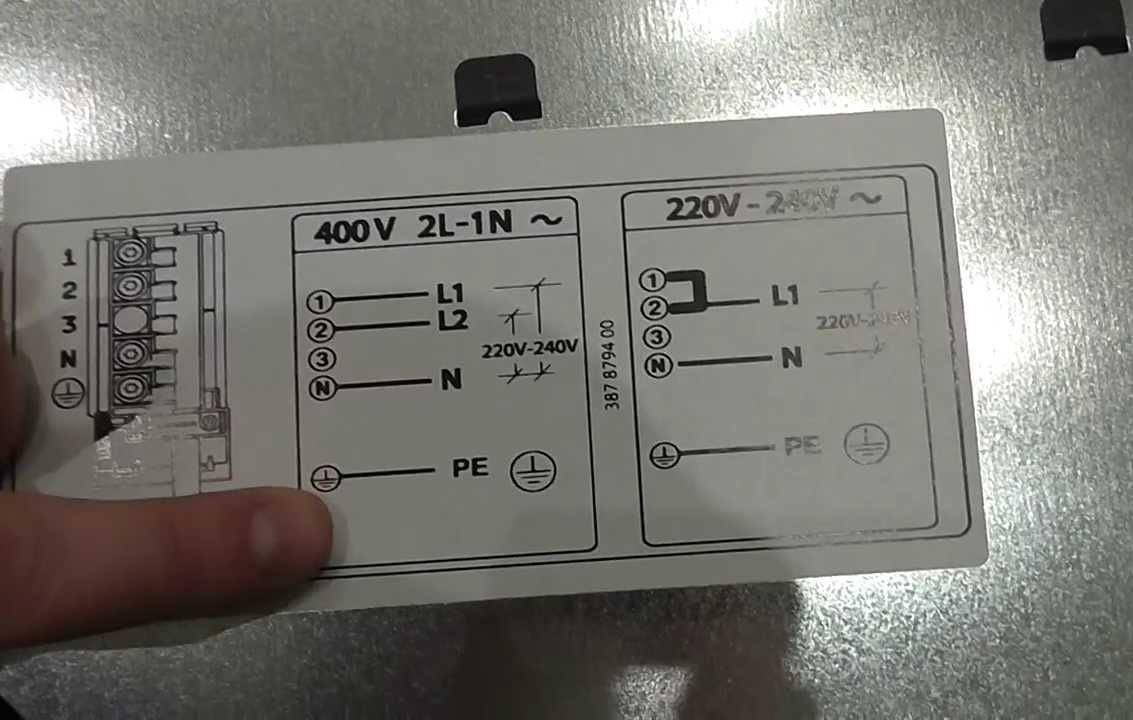

Пользуясь схемой, которая присутствует на задней панели варочной панели, используйте инструмент в виде отвертки и монтируем провода под нужные перемычки.

Для каждого вида сетей (однофазная, двухфазная, трёхфазная) есть определенные шаги по подключению варочной панели, которые мы разберём далее. Самая распространенная однофазная схема, в статье описывается в основном именно она (если не указано иного).

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Что нужно знать

• Для подключения варочной панели монтируется отдельная линия внутри квартиры (помещения). Присоединять к этой цепи другие эл/приборы (параллельно) нельзя.
• Целесообразно проложить отдельный кабель (многожильный провод) от силового щита. В этом случае панель будет полностью «развязана» с общей эл/проводкой. Иногда допускается подключать прибор к уже имеющейся линии, хотя это и нежелательно. Почему?

Во-первых, придется учесть степень изношенности и сечение жил проводов — в этом вам . Варочная панель – устройство, отличающееся повышенной эл/мощностью. Эту характеристику необходимо уточнять в его паспорте. Для того чтобы проводка гарантированно выдержала, ее «квадратура» должна быть рассчитана на нагрузку, превышающую расчетную не менее чем в 2 раза.

На заметку!

Чтобы выяснить, какого сечения провода заведены в квартиру, не нужно что-то разбирать и смотреть. Например, снимать с выключателя света переднюю панель (крышку). Кстати, наиболее распространенная ошибка, когда хозяин таким способом определяет характеристики эл/цепи. Дело в том, что в дом может заводиться провод с жилами одного сечения, а к выключателю (розетке) от клеммной коробки подходить другого (такое бывает довольно часто). Нужно посмотреть, какой «квадратуры» провода, отходящие от счетчика – тогда ошибки точно не будет.

Во-вторых, в доме есть и другие приборы, которые могут работать одновременно с панелью. Следовательно, речь уже идет о суммарной мощности. Предусмотреть все особенности эксплуатации техники, случайности, непредвиденные обстоятельства невозможно, тем более на перспективу. Например, приобретение еще какого-нибудь эл/ прибора. Это дополнительный аргумент в пользу прокладки отдельного кабеля.

*В скобках указана ориентировочная мощность панели (кВт).

В цепь в обязательном порядке включаются устройства (причем отдельные, не задействованные в других линиях): УЗО и автомат защиты. Номинал выбирается в соответствие с величиной потребляемого тока, умноженной на 1,5.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

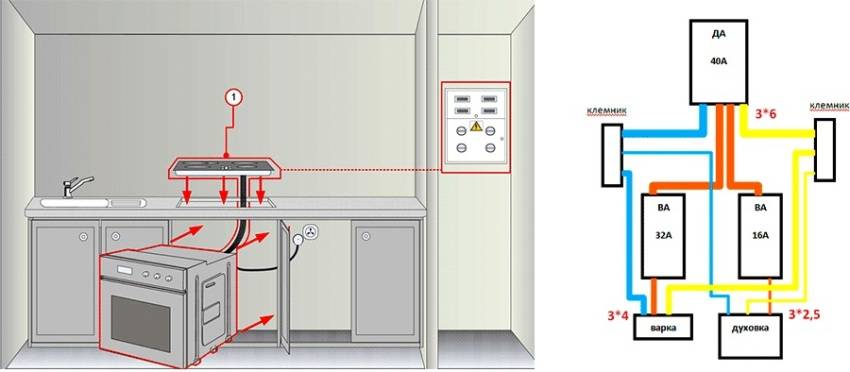

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

1. Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
2. Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
3. При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды — если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Кабель для электроплиты и варочной панели

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

Соединение автомата и УЗО

О сборке электрического щитка своими руками читайте тут.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.
