Подключение духового электрического шкафа

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

Расчёт параметров расходных материалов

После того, как мы разобрались с мощностью духового шкафа и варочной панели, необходимо оценить состояние электрической проводки в вашей квартире (или доме) и, исходя из этих данных, составить схему подключения и рассчитать параметры и расход материалов.

Подключение духовки и варочной панели бывает двух видов: раздельное и совместное. Раздельное подключение заключается в том, что для каждого устройства от электрического щитка прокладывается отдельный кабель необходимого сечения, которое производится на стадии капитального ремонта или строительства. Этот способ является трудозатратным и невозможен при наличии чистовой отделки, но является оптимальным и самым безопасным.

Совместное подключение используют при наличии всего лишь одной линии кабеля для подключения мощных электроприборов и в условиях уже законченной чистовой отделки.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

При выборе первого вида подключения нас ожидают два варианта: обе линии уже имеются или есть необходимость тянуть электрический кабель от щитка. Но в любом из этих случаев необходимо рассчитать сечение силового кабеля, сравнить с тем, что имеется или выбрать необходимое сечение и тип для его прокладки.

Для правильного выбора кабеля необходимо знать важный момент: для электрической проводки в жилых помещениях согласно ПУЭ должен использоваться трехжильный кабель, изготавливаемый из меди, покрытый негорючей изоляцией. Алюминиевые провода в электрической проводке квартиры или дома – пережиток советского прошлого и сейчас не используются из-за наличия существенных недостатков в сравнении с медными.

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

1. В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
2. Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
3. Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

1. Устанавливают евро-розетку – на 16 или 32 А.
2. С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
3. Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
4. К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
5. Затем устанавливают защитный щиток на корпус и подключают аппарат.
6. Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

Розетка для духового шкафа и варочной панели

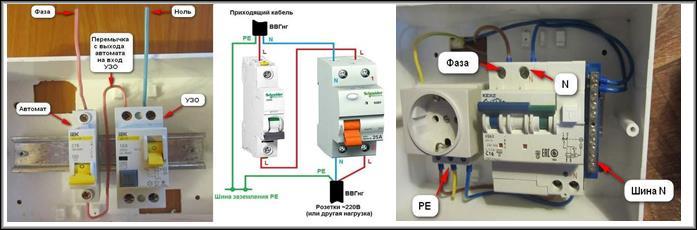

УЗО — надо или нет?

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подготовительные работы по установке

Перед началом монтажных работ необходимо убедиться в том, что:

• к месту установки электроплиты возможно подвести электрокабель, по аналогии с электромонтажными работами при установке электродуховки;
• расстояние от розетки до места установки не превышает длины электрического шнура, которые входят в комплект.

Установка в столешницу из МДФ

При установке устройства в столешницу, изготовленную из МДФ или ламинированной древесностружечной плиты последовательность операций по встраиванию следующая:

• по размерам периметра указанным в инструкции по монтажу конкретной модели в столешнице прорезают отверстие — если инструкция отсутствует на поверхности столешницы вычерчивают габариты панели, а затем с каждой стороны отнимают по 5,0…10,0 миллиметров;
• для уменьшения сколов кромки отверстия, при его прорезывании электролобзиком, оснащенным мелкозубчатой пилкой, снаружи линии пропила наклеивают малярный или строительный скотч;
• пропиленную кромку отверстия обрабатывают силиконовым герметиком, который предотвратит разбухание и расслоение при попадании на нее воды;
• в пропиленное отверстие устанавливается и закрепляется электропанель.

Внимание!

При прорезании отверстия следует соблюдать особую точность. Ошибка в 10,0 миллиметров приведет к непоправимому повреждению, что потребует замены столешницы.

Установка в столешницу из искусственного камня

Достоинством столешницы из искусственного (акрилового) камня является ее значительно большая долговечность по сравнению с деталями из МДФ-ЛДСП – плиты. Обычно, при заказе этого типа столешниц, отверстие под варочное устройство подразумевается заранее. Если отверстия нет, то оптимальным решением будет обращение к специалисту, который за незначительную плату выполнит все необходимые работы.

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

1. Подготовка к установке.
2. Монтаж.
3. Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

• Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
• Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
• Внутреннюю часть расположена внутри газового оборудования.
• Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

• отвертка;
• газовый и разводной ключ;
• фум-лента, предназначенная для герметизации и соединения газовых труб;
• мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

1. Приобретение диэлектрика
2. Выбор места для установки
3. Установка диэлектрика
4. Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Как устанавливать духовой шкаф

Подключение оборудования

Этапы подключения технологии

Алгоритм подключения варочной поверхности и духовки к розетке:

1. Подбор необходимых материалов (розетки, кабели, профессиональный инструмент).
2. Подбор оптимальной схемы подключения.
3. Установка отдельного выключателя для плиты в КРУ и прокладка от него отдельного кабеля.
4. Установка розетки и соединение вилки с кабелем.

Для установки варочной панели потребуются следующие инструменты:

• дрель;
• электрический лобзик;
• нож;
• отвертки;
• управлять;
• карандаш;
• квадрат;
• картон.

Установка осуществляется в 3 этапа:

1. Измерение размера тарелки. На основании замеренных данных необходимо создать на картоне макет, который затем переносится на поверхность шкафа.
2. Отмеченную часть необходимо вырезать для установки пластины. Делается это лобзиком по намеченному контуру.
3. Завершающий этап — установка и крепление плиты. Варочная панель вставляется в просверленное отверстие. Стыки необходимо заделать герметиком.

В квартирах схема подключения предусматривает только однофазное подключение на 220 В. В коттеджах и частных загородных домах — 380 В трехфазное. Это необходимо учитывать при подключении.

Для равномерного распределения нагрузки в сети можно реализовать схему с двумя фазами, нулевой и землей

При подключении важно не перепутать провода. Буквенно-цифровая маркировка выполняется на счетчиках, станках и других устройствах

Буквы 1L, 2L, 3L обозначают фазы, N — ноль. Земля обозначается соответствующим значком PE или буквами. Вены обычно имеют цветовую маркировку. Зелено-желтый провод всегда указывает на землю (желтый с зеленой полосой). Ноль отмечен голубым или синим цветом. Фазу можно окрасить в любой другой цвет.

Панель должна быть подключена к кабелю через специальную клеммную колодку или розетку. Первый способ часто используют профессиональные электрики. Это надежно, но неудобно в использовании. Если вам нужно разобрать панель, вам нужно будет отсоединить провода в клеммной колодке, а затем снова подключить их. Использование вилки и розетки упростит процедуру.

Кабель можно подключать к вилке и розетке по-разному. Первый способ — сердечник вынимается из изоляционного кожуха на 5 мм и фиксируется саморезом. Второй способ более безопасен и экологичен. Подключаемый провод очищается от защитного слоя примерно на 1,5 см, сгибается в кольцо вокруг крепежных винтов и затягивается. Безопасность достигается за счет увеличения площади контакта.

Нить может состоять из множества тонких ниток. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется обрабатывать их паяльником.

Как определить способ монтажа

Правильно установить дома электрический духовой шкаф не сложно, здесь важнее определить метод его монтажа. Способ монтирования этих приборов (т.е. установка духового шкафа) обычно зависит от разных критериев.

1. Зависит ли модель вашего прибора от варочной панели (т.е. связаны они между собой или нет). Если они зависят друг от друга, то подключение варочной панели и духового шкафа придется выполнять к одной и той же розетке. Если же модель прибора независима, панель и духовой шкаф можно устанавливать отдельно, а на него (при желании) можно устанавливать варочную панель, которая может быть даже газовой в целях экономии.
2. Также важным моментом является знание мощности своего устройства. Если она не превышает 3,5квт, можно подключать прямо к розетке. При более высокой мощности прибора нужно выполнить отдельный вывод силового кабеля от распределительной коробки, и к нему уже может быть подключена розетка для духового шкафа.
3. Немаловажным обстоятельством также является качество электропроводки в вашем доме. Сможет ли она выдержать большие нагрузки? Тут два варианта развития событий. При первом варианте необходимо полностью поменять старую проводку на новую, способную выдерживать большие нагрузки. Или же придется приобретать духовку меньшей мощности.

Независимое управление духовым шкафом

Частые вопросы

Можно ли подключить духовку и варочную панель на один кабель (розетку)

Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод – ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.

Сколько стоит, чтобы мастер подключил все сам?

Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.

Что делать, если в доме нет заземления?

Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.
