Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования

Емкость для хранения

Газгольдер – это емкость для хранения газа, а в конкретной ситуации отопления загородного дома – емкость, в которую заливают СУГ, сжиженные углеводородные газы, смесь бутана и пропана. СУГ это совсем не тот газ, который подается к домам по трубам магистрального газопровода – там используется топливо на основе метана.

От обычного газового баллона газгольдер отличается размерами и стационарностью, его устанавливают на участке на несколько десятилетий и периодически заправляют топливом из специальной машины-заправщика. К дому от резервуара (он должен находиться на определенном расстоянии) прокладывается подземный газопровод, по которому испарившийся газ поступает к котлу.

Газгольдеры делают из стали и обрабатывают специальными составами от коррозии. Устройство оснащено датчиками, которые помогают контролировать расход газа и показывают давление в резервуаре.

История газгольдеров началась в 1781 году в лаборатории французского химика Лавуазье. Чтобы хранить газ в своей лаборатории, он сделал прямоугольную емкость на 100 литров, а через несколько лет понял, что газгольдер должен быть цилиндрическим. Дальше газгольдеры применялись в основном в науке, промышленности и городском коммунальном хозяйстве (для газовых фонарей).

С течением времени и развитием науки газгольдеры изменялись, модифицировались и наконец появилась разновидность, которая используется для отопления частных домов. Это цилиндрические резервуары постоянного объема, способные выдерживать большое давление: есть емкости, в которых газ хранят при давлении до 18 атм.

Вертикальные газгольдеры

Долгое время большинство производителей были нацелены на выпуск горизонтальных моделей резервуаров для хранения газообразных веществ. Но потребности потребительского рынка стали импульсом для производства газгольдеров вертикальной конструкции.

Зачем нужен вертикальный газгольдер

Подключение к централизованным коммуникациям недоступно для многих владельцев частных домов, коттеджей, дач. А пользоваться старинными методами отопления при помощи дров воспринимается современным человеком, как архаизм. Жечь уголь или мазут – занятие не очень комфортное, а электричество стремительно дорожает.

Системы автономного газоснабжения с газгольдером в качестве основного элемента становятся оптимальным решением данной проблемы. Но довольно часто установка резервуара с хранящимся в нем сжиженным газом затруднена небольшой площадью придомового участка. Хороший вариант в данном случае – использование вертикальной модели с размещением под землей. Так же вертикальные газгольдеры используют в условиях сильных морозов, так как площадь залегания емкости глубже, чем у горизонтальных резервуаров.

Преимущества и недостатки вертикальных газгольдеров

По отзывам рядовых потребителей и профессионалов применение автономных вертикальных емкостей имеет и положительные, и отрицательные стороны.

Виды газгольдеров для дачи и частного дома

Большинство производителей главным приоритетом в своей работе видят максимальное удовлетворение потребностей потребителя. Для этого на рынок поставляются газгольдеры самых разных видов.

Основные критерии, по которым классифицируется данное оборудование, такие:

• по особенностям конструкции различают вертикальные и горизонтальные емкости;
• модификации наземного и подземного типа выпускаются с учетом специфики монтажа;
• образцы с применяемым давлением с низкими и высокими показателями;
• виды в зависимости от объема – до 1000л, до 1650, до 2000, от 4850 и больше;
• с низкой или высокой горловиной, а также без нее;
• новые или резервуары б/у;
• мобильные газгольдеры.

Обилие вариантов позволяет выбрать наиболее подходящий для каждого отдельно взятого объекта газгольдер.

Большинство поставщиков предлагают своим клиентам возможность установки газгольдера «под ключ». В перечень подобной услуги включен комплекс мероприятий по предварительному осмотру участка, доставке к месту монтажа всех комплектующих, земельные работы и обустройство газопровода, установка измерительного оборудования, крепление системы.

Установка газгольдера – это оптимальный способ создания комфортных условий проживания в загородном доме.

Но прежде, чем принять решение в пользу газгольдера, необходимо тщательно взвесить все за и против. Ведь на установке емкости затраты не заканчиваются. Потребуются расходы на обслуживание, заправку и доставку сжиженного газа.

Мне нравитсяНе нравится

Назначение и принцип работы

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Сбережение горючей смеси пропан-бутан в герметическом сосуде основано на физических свойствах веществ в газообразном состоянии. Сжиженный состав содержится достаточно долгое время при давлении не более 1,6 МПа, в широком температурном диапазоне (-40°С — 45°С).

Применяться мобильные газгольдеры могут в следующих случаях:

• в случае необходимости прогреть вагончик;
• для обогрева небольшого домика, если отсутствует возможность подключить к центральному газоснабжению;
• при проведении строительных работ;
• для обогрева гаража или сарая.

Читать далее: Газгольдер для дачи минигазгольдеры вертикальные с горизонтальнымиТаким образом, мобильный газгольдер является источником питания для газового котельного оборудования. Благодаря комплектации модуля можно очень быстро разворачивать ресурсную базу в случае аварийных ситуаций в системе центрального газоснабжения, а также обеспечивает устойчивую подачу топлива в труднодоступных участках.

Мобильный газгольдер нашел активное применение в коммерческих целях для обеспечения длительной работы бригад кровельщиков и газосварщиков. Мобильный газгольдер на прицепе одновременно обеспечивает работу нескольких кровельных горелок для просушки поверхностей, укладки рубероида и других наплавляемых материалов, которые создаются из полимера: полиэстера или стеклохолста.

Широкое применение подобные устройства нашли в системе автономного газоснабжения небольших домиков в садово-огороднических кооперативах. Различные гаражи, боксы и другие помещения подсобного типа, которые отапливаются с помощью газовых конвекторов с экономичным расходом топлива, практикуют применения в качестве источника энергии — передвижное хранилище.

Порядок заправки хранилища

Современные газгольдеры требуют заправки 1-3 раза в год в зависимости от объема цистерны и расхода топлива. Сам процесс пополнения ресурса выглядит следующим образом:

• Выбирается сезон. Лучше делать это в весенне-летнее время, когда расход газа снижается, что существенно отражается на цене топлива и его доставке.
• Подготовительный этап. Оптимально заправлять цистерну, когда в ней остается 25-30% газовой смеси. Перед тем как выполнять процедуру, нужно зафиксировать показатели счётчика. Длительность всего процесса – 30-60 минут. Однако этот период может увеличиться в зависимости от размеров резервуара. Во время заправки запрещается пользоваться открытым огнём (курить, жечь костры и пр.), грубо нарушая правила пожарной безопасности.

Во время заправки нужно соблюдать правила, пренебрежение которыми чревато возникновением аварийных ситуаций и поломкой дорогостоящей техники:

• Емкость заполняется не более чем на 85%, остальной объем даётся в качестве компенсации на расширение газовзвеси.
• Заправку можно осуществлять исключительно в утреннее или дневное время.
• В процессе должны принимать участие не менее двух специалистов.
• Перед наполнением резервуара автоцистерну обязательно фиксируют стояночным тормозом и деревянными упорами, а также выключают двигатель.
• Перед началом подачи топлива обязательно проверяют, насколько хорошо закреплен сливной шланг. Для этого используют хомуты, которые должны быть у заправщика. Другие подручные средства для этих целей непригодны и запрещены к эксплуатации.
• Лица, выполняющие заправку, должны быть облачены в специальную одежду и дополнительные элементы защиты.

Что такое газгольдер общие сведения

Газгольдер представляет собой специальный резервуар для хранения, распределения и подачи газового топлива. В качестве основного вида топлива используют сжиженный углеводородный природный газ в виде пропана или бутана. Именно эта смесь газа отличается высокой теплоотдачей и низкой взрывоопасностью.

Газгольдер позволяет автономно использовать топливо, самостоятельно регулировать его расход. В зависимости от объема газгольдера его заправку можно сократить до 1-2 раз в год, что очень удобно. Заправленную газовую смесь можно применять для газовых плит и котлов, отапливающих жилище. Емкость газгольдера бывает различной и, как правило, составляет 2500 — 20000 литров.

Размер газгольдера подбирают исходя из площади дома и предполагаемого потребления газа на его нужды. Газгольдеры обязательно снабжают автоматической защитной системой. Она контролирует давление, распределение и расход топлива. При сбоях в работе газового оборудования происходит его автоматическое отключение.

Достоинства и недостатки газгольдера

Несмотря на широкое распространение этих резервуаров, все же прежде, чем принимать решение о его установке, следует ознакомиться с его плюсами и минусами.

Достоинства

Среди достоинств, которыми обладают газгольдеры, главными можно назвать следующие:

• Оптимальная вместимость емкости для газа;
• Независимость работы;
• Отсутствие риска для жизни проживающих рядом людей;
• Минимальные расходы по эксплуатации и поддержанию работы;
• Использование чистого вида топлива исключает образование отходов;
• При активном использовании достаточно заправлять резервуар порядка 2-3 раз в год для обеспечения нормальной работы;
• Возможность настройки подачи газа в дом, включая к отдельным приборам, использующим его для работы.

Недостатки

В то же время газгольдер обладает и рядом недостатков:

• Приобретение, установка и заправка резервуара требуют серьезных расходов.
• Высокие затраты, связанные с обслуживанием установки.
• Необходимость в обустройстве подъезда автомобиля к резервуару для возможности заправки.
• В случае установки вертикального газгольдера увеличиваются расходы по обслуживанию ввиду необходимости использования электроэнергии.

Важно! Чтобы уменьшить риск возникновения аварий, а также обеспечить нормальную и безопасную работу резервуара, его установку следует поручить специалистам, обладающим большим практическим опытом

Особое внимание во время установки следует уделить обеспечению целостности резервуара, а также его соединений

Классификация

Система газового отопления делится на виды в зависимости от того, какое топливо используется: от магистрального газопровода или сжиженный газ.

Отопление от магистрального газа – это самое выгодное и практичное решение, если в данной местности проложен газопровод. Такая система экологична, позволяет отапливать даже большой дом или производственное помещение. Магистральные газопроводы прокладываются под землей на глубине 0,8-0,1 м, над землей на опорах или укладываются на насыпные дамбы. Для подключения к газопроводу необходимо получить специальное разрешение и придерживаться правил пожарной безопасности во время эксплуатации.

Если возможности подключиться к магистрали нет, можно использовать сжиженный газ в баллонах или газгольдерах.

Полезно знать

Для оборудования системы отопления на сжиженном газе подходят стандартные двухконтурные и одноконтурные котлы. Необходимо только выбирать модели с низкими показателями давления и высоким КПД. Это позволит сэкономить на покупке топлива.

Принцип работы газгольдера

Газгольдеры – это специальные резервуары для хранения топлива. Подключать их можно сразу к нескольким домам. Газгольдеры безопасны и надежны. Резервуары выполняются из металла, устойчивого к коррозии и перепаду температур. Главное выбрать газгольдер с высоким максимальным рабочим давлением.

Баллоны содержат смесь пропана и бутана. Во время транспортировки смесь находится в жидком состоянии. Пропорции смеси выбираются в зависимости от сезона использования.

Также можно выделить подвиды в зависимости от используемого оборудования. Находит применение:

• Котел;

• Конвектор;

• Инфракрасный излучатель.

Среди способов использования газа, которые не получили широкого распространения, выделяют:

• Воздушное газовое отопление – воздух подается через теплообменник посредством вентилятора;

• Газовые пушки отопления – работают на магистральном и сжиженном газе.

Газопровод

Требования к расположению газопровода

Расстояние от заглубленных фундаментов зданий строений и сооружений до газопровода	2 м
Расстояние от коммуникаций до газопровода при параллельном размещении	1 м
Пересечение коммуникаций газопроводом	0,2 м по высоте
Расстояние от забора без фундамента до газопровода не регламентировано	—

Требования к газопроводу

• Глубина укладки — от 1,2 до 1,8 метра, в среднем не менее 1,5 метров.
• Ширина траншеи — из условия возможности выемки грунта.
• Уклон — не менее 1 см на 1 метр.
• Допустимая разуклонка — не более 100 мм.
• Подземный газопровод изготавливается из полиэтиленовых труб марки ПЭ100 с повышенным содержанием нитрила, предназначенных специально для сжиженного углеводородного газа (пропан-бутан).
• Надземный и внутренний газопровод изготавливаются из стальных газовых труб.
• Полиэтиленовый подземный газопровод не должен подниматься на высоту, температура земли на которой может опускаться ниже -20°С.
• Соединения газопровода не могут быть разъемными. Для полиэтиленового газопровода должна использоваться только электромуфтовая или стыковая сварка, для стального — электро- или газосварка.
• Все подземные металлические части должны быть надежно гидроизолированы.
• Газопровод должен быть снабжен конденсатосборником (сборником-испарителем бутана).

Требования к цокольному вводу для сжиженного газа

Наличие на заводской табличке (шильдике) информации о разрешении Ростехнадзора на применение цокольного ввода “сжиженный газ» означает, что:

• цокольный ввод имеет переход полиэтилен-сталь на глубине не менее 30 см от уровня земли, защищенный от электрохимической коррозии при помощи полимерного покрытия до уровня, превышающего уровень земли;
• антикорозионное цинковое покрытие всего стального стояка, наносимое методом горячего цинкования окунанием в ванну с расплавленным цинком после его механической обработки и сварки;
• используется сильфонный компенсатор для компенсации подвижки грунтов и осадки строения с возможностью контроля его состояния;
• используется стальной шаровый кран для ручного аварийного отключения подачи газа в дом;
• используется специальная теплоизоляция стояка в герметичном футляре на длину не менее 1,3 метра для предотвращения мостиков холода, которые вызывают образование кристаллогидратного инея, забивающего цокольный ввод. Цокольный ввод, предназначенный для природного газа, нельзя использовать со сжиженным газом — в сильные морозы это приводит к частым остановкам подачи газа.

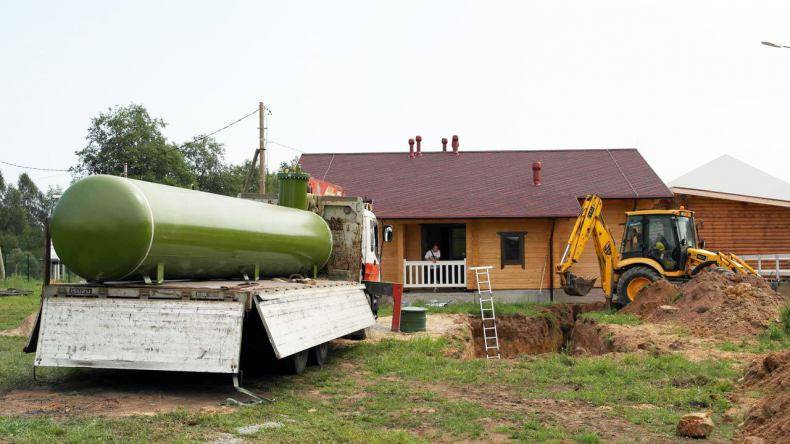

Перечень работ по автономной газификации

Выполнять работы, связанные с автономной газификацией, имеют право только те организации, которые обдают соответствующей лицензией.

Перечень работ, выполняемых ими, может быть разным, но в основном в него входят:

• проектирование;
• комплектация оборудования и его доставка;
• земляные работы;

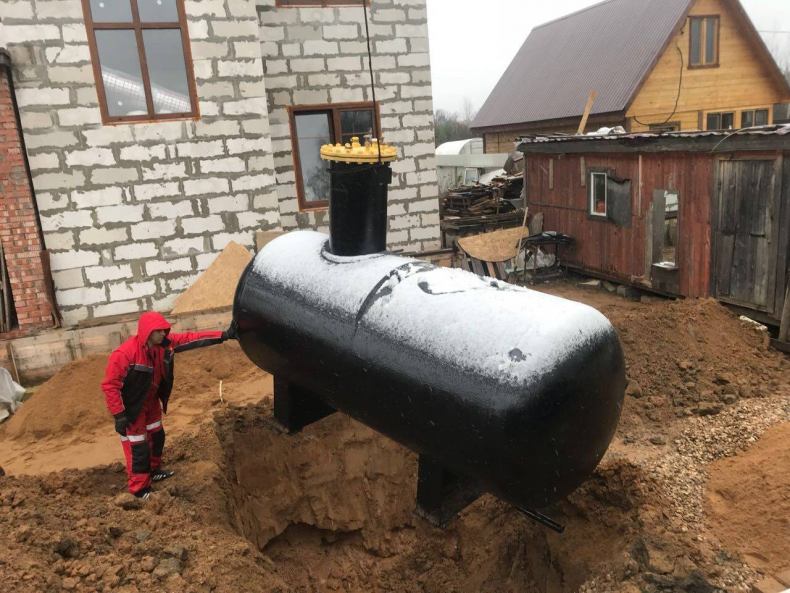

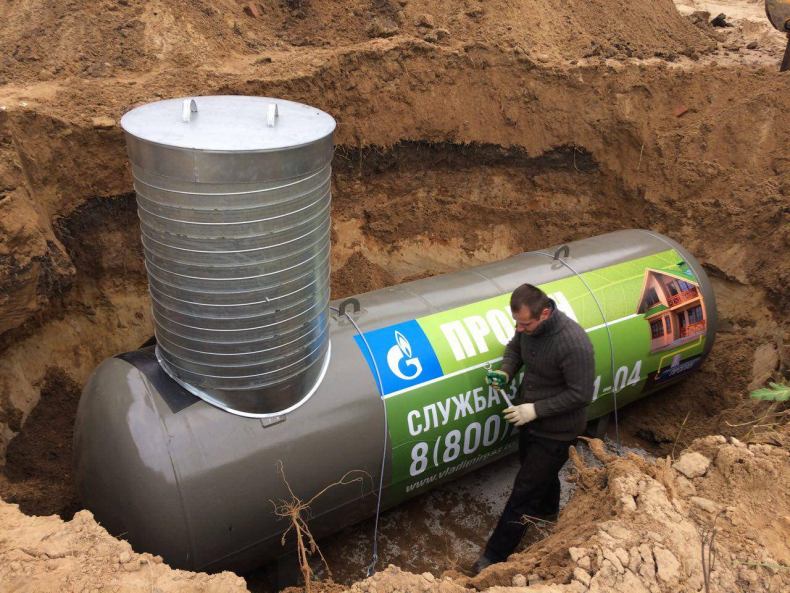

• монтаж газгольдера;
• прокладка необходимых коммуникаций к дому;
• опрессовка;
• обратная засыпка;
• заправка системы газовой смесью;
• периодическое обслуживание резервуара.

Отдельные фирмы производят монтаж необходимого оборудования и в самом доме. По договоренности подрядчик может выполнить и дополнительные работы: монтаж воздухосборника, датчика загазованности, контура заземления, выполнить настройку системы, установку и обвязку газового котла.

Услуги фирмы стоят дорого, зато выполнив всю работу, она будет нести и ответственность за нее.

Чтобы на законных основаниях пользоваться газгольдером, необходимо собрать пакет документов. Можно заняться их оформлением самостоятельно или сразу поручить это профессионалам специализированной фирмы (+)

Если принято решение самостоятельно собрать все необходимые документы, начать нужно с написания заявления в ГРС на выдачу технических условий на автономную газификацию.

Выдаются ТУ бесплатно. Затем нужно будет внести аванс, чтобы начались проектные работы. Специалист на месте оценит условия и даст заключение, на основании которого будут составлены ТУ.

После их получения придется подать новое заявление в проектную организацию, на основании которого и полученных техусловий будет разработан проект. Далее нужно согласовать его в органах надзора — экологического, пожарного, архитектурного, электроснабжения, а также в службе газоснабжения.

Разрешение на автономную газификацию выдают в Ростехнадзоре после регистрации там же всех документов.

После останется выбрать газгольдер, купить трубы и комплектующие, обеспечить выполнение всех требований, изложенных в ТУ. На цену монтажа оказывает прямое влияние объем резервуаров и их количество, перечень проводимых работ. В зависимости от того, сколько стоит хороший газгольдер, он окупится года за 2-3.

В этой таблице приведены ориентировочные цены на монтаж автономной газификации. Исходя из них, можно выбрать подходящую комплектацию системы, исходя из потребностей и финансовых возможностей (+)

Самым удобным сезоном для выполнения работ по автономной газификации является летний период. Обычно хозяин загородного дома полностью полагается на подрядную организацию в отношении соблюдения нормативов и технической стороны процесса.

Даже с учетом того, что владельцы газгольдеров мало интересуют ГосНадзор, со стороны подрядчика должны быть выполнены все нормативные требования и правила использования емкостей для СУГ.

Выбираем объем и считаем расходы

Чтобы правильно выбрать газгольдер, важно определиться, какого объема он должен быть. Рассчитать этот показатель можно, учитывая расход газа на 1 м2 жилой площади

В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3

Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12

В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3. Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12.

Как правильно расположить газгольдер

На рынке такого оборудования представлены резервуары различных объемов – от 2 до 10 тысяч литров

Важно подобрать такую емкость, которую нужно будет заправлять не чаще двух раз в год. Для примера – для здания площадью 100 м2 достаточно газгольдера на 2700 л

Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2

Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2.

Таблица соотношения отапливаемой площади и оптимального объема газгольдера

Стоимость газа невелика, но важно понимать, что при заправке оборудования придется сразу платить за большой объем. Так, в весеннее время газ стоит дешевле (около 15 руб

за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет

То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб

за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет. То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб.

Как еще можно выбрать объем газгольдера

Рабочий диапазон температур для оборудования составляет -40 — +40 градусов. Но для резервуара, который будет находиться под землей, эти данные не критичны – в грунте такие показатели не встречаются. Но при неправильном монтаже системы зимой подача газа может остановиться (это связано с промерзанием коммуникаций, подающих газ в дом).

Преимущества и недостатки

К преимуществам установки газгольдера можно отнести:

• Возможность использования полностью автоматизированного котельного агрегата – в отличие от твердотопливных котлов, не требуется регулярно подавать топливо в камеру сгорания.
• Относительно доступная стоимость топлива с учетом высокой теплоотдачи (использовать сжиженный газ заметно выгоднее электричества, по сравнению с твердым топливом у газообразного значительно выше теплотворная способность).
• Минимум выбросов в атмосферу (конкуренцию составит только электричество).
• Если дом будет подключен к магистральному газу, котел не придется менять – достаточно установить другую горелку.

Недостатки:

• Чтобы сэкономить на отоплении дома выгоднее использовать твердое топливо.
• С точки зрения безопасности эксплуатации, газовые агрегаты проигрывают котлам, работающим на электричестве и тепловым насосам.
• Автономная газификация в частном доме, учитывая монтаж газгольдера, обойдется в немалую сумму – дороже только обустройство теплового насоса и подключение к магистральному газу, если трубопровод расположен относительно далеко. При этом дешевле всего обойдется монтаж котла, работающего на электричестве.

Прежде чем купить и установить газгольдер, рекомендуется рассчитать, за какое время окупится вложение в оборудование, сравнить с затратами на установку и эксплуатацию котлов, работающих на других видах топлива.

Видео по теме:

Как это работает?

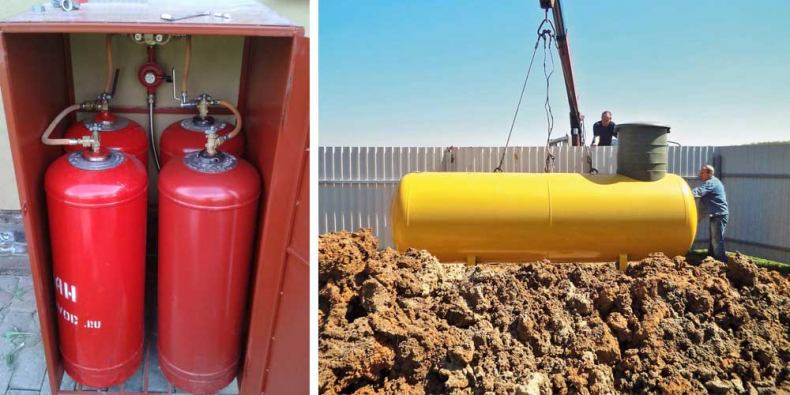

Газовая плита, подключенная к баллону сжиженного газа – явление нередкое. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячим водоснабжением весь дом. Только понадобится емкость побольше или даже несколько резервуаров со сжиженным газом.

В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется СУГ – сжиженный углеводородный газ.

Чтобы организовать систему автономного или альтернативного газоснабжения дома, необходимо соединить в единую систему следующие элементы:

• емкость для хранения СУГ – одна или несколько;
• испаритель (регулятор давления) для газа;
• газовые трубы;
• элементы управления системой;
• приборы, которые работают на сжиженном газе: плита, колонка, котел и т.п.

Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то и баллон или газгольдер к ней подключить можно. Это очень удобно, если в дальнейшем планируется подвести к дому централизованную газовую магистраль, не придется менять оборудование.

Автономное газоснабжение частного дома обычно осуществляется с помощью специальной емкости — газгольдера, из которого по трубам распределяется сжиженный газ (+)

Основная причина, по которой владельцы частных домов отказываются от электрических и твердотопливных котлов для отопления пользу газовых агрегатов, состоит в относительно невысоких эксплуатационных расходах.

Газ, в том числе и сжиженный, обходится дешевле, чем электричество или уголь. Разница покрывает даже расходы на монтаж автономной системы газоснабжения.

Еще одно преимущество котлов на сжиженном газе – высокая степень автоматизации оборудования. Если работа приборов, потребляющих газ, настроена правильно, они будут включаться и выключаться автоматически, подогревая при этом теплоноситель и/или горячую воду до установленной температуры.

Это удобно, а также позволяет оптимизировать расход газа. Если соблюдены все меры безопасности, сжиженный газ можно хранить очень долго, отбирая только необходимое количество. Можно заправлять газгольдер или баллоны только один-два раза в год.
