Выбираем лоток для прокладки электрических проводов

Виды и типы лотков для кабеля

По конструкции кабельные лотки бывают самыми разнообразными. Наиболее распространены перфорированные (в частности, несущие лотки НЛП), сплошные и решетчатые профили. К первым относятся лотки с наличием отверстий под естественную вентиляцию, что не позволяет их эксплуатировать в помещениях с высоким уровнем влажности. То же касается решетчатых коробов, в то время как сплошные – обеспечивают полную герметизацию электрической проводки.

По способу изготовления кабельные профили делятся на три разновидности:

1. Катанный лоток – считается самым популярным из всех, что обусловлено простотой и дешевизной процесса изготовления. Для производства используется сплошной металлический лист, что приводит к существенному недостатку – вес на один погонный метр при одинаковой ширине значительно выше, чем, к примеру, у проволочных изделий. Катанные коробы бывают перфорированными и сплошными, но в обоих случаях изготавливаются из металла. Первые применяются во время установки горизонтальных трасс, вторые – подходят для монтажа систем в общественных местах, шахтах, на улицах.
2. Лестничный лоток формируется за счет изготовления штампованных боковин. Эти элементы соединены друг с другом перемычками, подходят для установки открытых кабельных трасс, прокладки проводки в шахтах. Могут выдерживать большие нагрузки.
3. Проволочный лоток производится из прочной проволоки. Для фиксации отдельных элементов используется сварочный аппарат (в точках перекрещивания). Отличный вариант для создания горизонтальных кабельных трасс. Способны выдерживать незначительную нагрузку.

Материал изготовления

Основными материалами изготовления кабельных профилей являются:

• металл;
• поливинилхлорид;
• железобетон.

Металлические лотки производятся методом штамповки из цельных стальных листов, которая подвергается дополнительной обработке для повышения антикоррозионной защиты:

1. Холодное цинкование по методу Сендзимиры. Сталь в рулонах проходит через ванну с цинком. Уже после из рулона создаются лотки нужной формы. Данный способ характеризуется оперативностью, но конечное изделие получает лишь тонкий защитный слой. Таким образом, они идеально подходят исключительно для внутренних монтажных работ.
2. Горячее цинкование – более сложный метод. Для начала создается короб, после чего уже готовое изделие опускается в ванну с расплавленным цинком. Это повышает защиту профилей, позволяя эксплуатировать их даже снаружи.
3. Покраска эмалью. Способ может использоваться только как второстепенный, для незначительного повышения защиты.

Заземление кабельных лотков: элементы, требования и особенности применения

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

Для упрощения ориентации в заземлительной системе перемычки должны соответствовать некоей цветовой схеме. Чаще всего речь идет о сочетании зеленого и желтого цветов. Пределы сечения устанавливаются от 4 до 6 квадратных миллиметров.

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка. Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).

ВИДЫ ЛОТКОВ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ

Требования к системам кабельных лотков регламентированы ГОСТ Р 52868, в зависимости от материала изготовления компонентов выделяют:

• металлические виды лотков, как правило изготавливаемые из низкоуглеродистой или нержавеющей стали и имеющие универсальные характеристики;
• неметаллические (пластиковые) разновидности со средними показателями прочности и термостойкости;
• композитные (бетон и ж/б) лотки, используемые при прокладке кабельных трасс по поверхности грунта или под землей.

Характеристики металлических изделий зависят от их толщины, марки стали и степени антикоррозионной защиты, верхний предел напряжения у прокладываемого внутри кабеля ограничен 1000 В.

Худшие показатели коррозийной стойкости имеют тонкостенные изделия с отсутствующим или тонким гальваническим покрытием, лучшие – лотки из нержавеющей стали. Последние имеют широкую сферу применения, вплоть до прокладки кабеля на предприятиях пищевой промышленности, при стандартной длине до 2, 2,5 или 3 м и высоте от 25 до 100 мм их ширина варьируется от 50 до 600 мм.

Пластиковые лотки используются для внутренней прокладки телекоммуникационных проводов или кабеля с напряжением до 400 В. К преимуществам этих кабельных сооружений относят доступную стоимость, низкий вес, простоту монтажа и обработки.

К недостаткам – низкую стойкость к УФ, высоким температурам, механическим воздействиям и износу. Лотки этой группы как правило имеют сравнительно небольшие размеры (от 12×12 мм до 100×60, не более).

Лотки из бетона и ж/б имеют самые крупные габариты (по нормам – 1990 или 2970 мм по длине, до 1840 – ширине и до 720 по высоте) и отличаются повышенной прочностью и влагоустойчивостью.

Как правило эти изделия контактируют непосредственно с грунтом и используются в комплексе с крышками из бетона, асбоцемента или стали. Сфера применения включает как частные, так и общественные и промышленные объекты.

В зависимости от конструктивного исполнения выделяют глухие (сплошные), перфорированные, проводочные или лестничные лотки. В неперфорированных лотках отсутствуют любые отверстия за исключением соединительных, что положительно сказывается на их себестоимости (технология изготовления более простая), защищенности и пожаробезопасности.

Перфорированные и лестничные лотки выигрывают в весе, простоте монтажа и сбалансированности теплообмена.

Отдельные требования выдвигаются к аксессуарам, для соединения, разводки и фиксации лотков используются специальные элементы из невозгораемых конструкционных материалов.

В данную группу входят болты (стандартное соединение лотков), углы, монтажные пластины, разветвители, накладки, встроенные соединители, переходники и заглушки. Их применение расширяет возможности кабельных лотков в разы и обеспечивает главное требование монтажа – непрерывность цепи и надежность электрического контакта.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Плюсы проволочных изделий

В сравнении с другими типа изделий кабельные лотки характеризуются рядом преимуществ, среди которых:

• ценовая конкурентоспособность (цены на кабельные лотки ниже, чем на продукцию лестничного или листового типа);
• монтаж не требует больших финансовых затрат;
• если сравнить с другими технологиями (с коробами закрытого типа), кабельные лотки охлаждаются более качественно;
• внутри лотков не собирается много пыли;
• эксплуатация проволочных изделий не сопряжена с необходимостью покупки дорогих аксессуаров;
• по показателям нагрузки кабельные системы не хуже листовых.

Чтобы заземлить проволочный лоток, нужно относительно немного трудозатрат, поскольку этот тип изделий отличается отличной электромагнитной совместимостью. Причина такой особенности кроется в конструкции, обеспечивающей эффект «сетки Фарадея».

Согласно техническим требованиям, предъявляемым ПУЭ, заземление лотков относится к обязательным действиям. Токопроводящему несущему кабелю необходима защита в соответствии с профильными условиями. К примеру, заземление лотков типа ДКС выполняют в двух местах (минимальное требование) кабеленесущей магистрали. Также заземление производится на участке, где линия переходит в ответвление.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

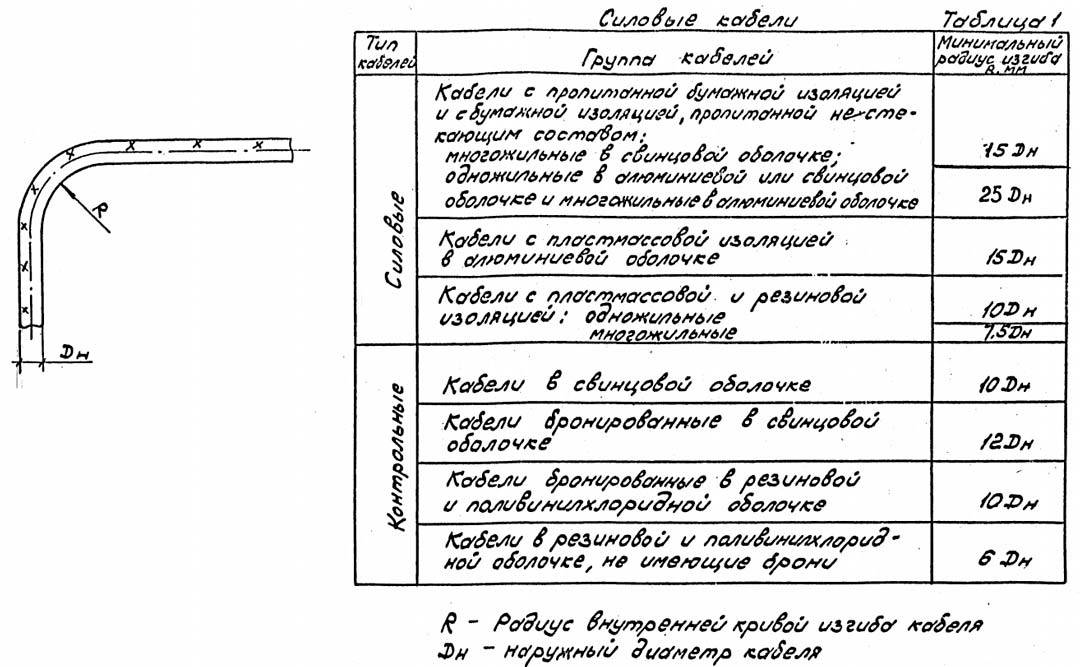

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Монтаж ↑

Монтаж кабельных лотков должен осуществляться в соответствии с монтажно-эксплуатационной документацией, предоставляемой производителем.

Важно! При монтаже необходимо обеспечить достаточную надежность опор для проводников и обеспечить защиту линий, составляющих эту систему. Методика испытаний и проверки качества монтажа регламентирована ГОСТ 52868-2007

Методика испытаний и проверки качества монтажа регламентирована ГОСТ 52868-2007.

Монтаж к стене

При этом способе крепления используются кабельные полки. На рисунках ниже приведены примеры таких способов крепления. Крепление с помощью полки, консоли или кронштейна:

Фото: крепление с помощью полки, консоли или кронштейна

Крепление с помощью скобы:

Фото: крепление с помощью скобы

Монтаж полок выполняется непосредственно к стене, или на специальные стойки, для обеспечения более высокой прочности конструкции.

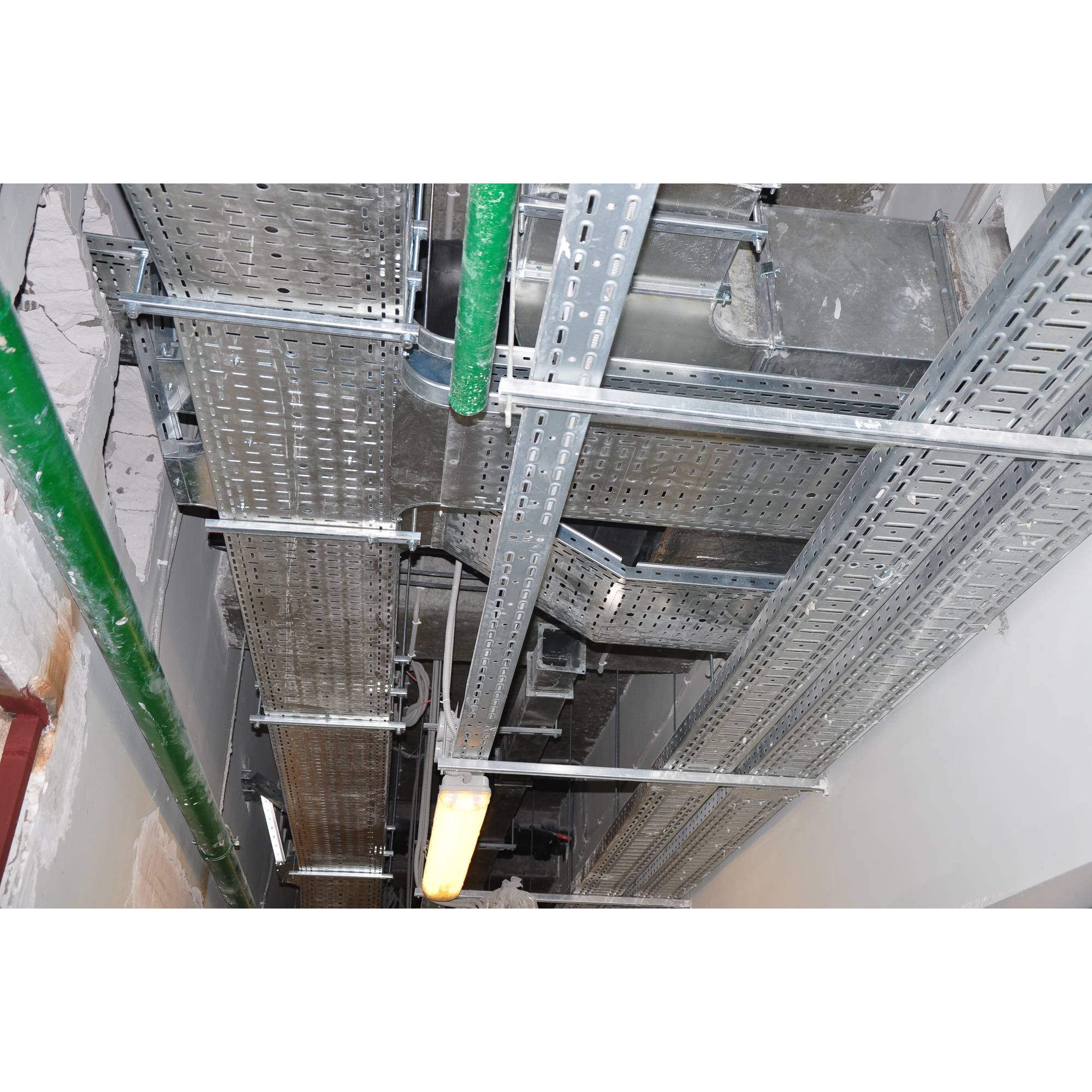

Крепление к потолку

Разнообразие вариантов монтажа лотков к потолку тоже достаточно велико. Наиболее распространенные из них показаны на рисунках. Монтаж лотка посредством профиля и стойки:

Фото: монтаж лотка посредством профиля и стойки

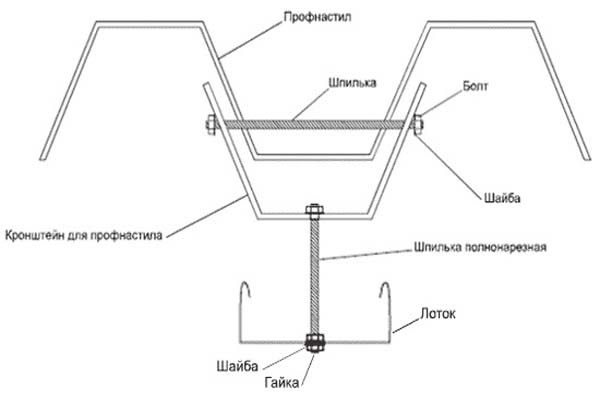

Крепление к профнастилу:

Фото: крепление к профнастилу

При креплении лотка к потолочным кронштейнам, расстояние между кронштейнами должно составлять от одного до полутора метров. Крепление к стойке через кронштейн:

Фото: крепление к стойке через кронштейн

Монтаж к полу

При креплении к полу применяются методы, похожие на описанные ранее. Крепление посредством стойки и кронштейна:

Фото: крепление посредством стойки и кронштейна

Крепление посредством монтажной стойки и профиля:

Фото: крепление посредством монтажной стойки и профиля

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные). При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

Габаритные размеры лотка

Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.

При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.

Расчет полезного сечения одного кабеля осуществляется по формуле :

где:

• Sп- полезное сечение кабеля, мм2;
• D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).

Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :

где n — количество кабелей одного диаметра.

Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:

S=1.3•S’

Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА

Основными ориентирами служат нормы ПУЭ (в частности – г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.

Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.

Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.

Согласно нормам исключение в любом случае делается для:

• взаимо резервируемых линий с разными источниками питания;
• цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
• цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты;
  стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.

Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.

Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.

К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.

Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.

Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.

Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

Съемные крышки

При организации кабеленесущей линии следует учитывать то, что съемные крышки не относятся к элементам конструкции, которые нужно заземлять. Дело в том, что крышка на лотке изначально хорошо защищена от электричества.

Изделия компании ДКС считаются простыми в установке. Перед монтажом следует выбрать наиболее подходящий способ выполнения работы: с использованием подвесом или за счет высверливания отверстий в стене.

На всех поверхностях конструкции имеется контур заземления, в том числе на крышке и дополнительных устройствах. Для закрепления заземляющего кабеля обычно применяют болт типа М5.

Выбор

Кабельные линии прокладываются в соответствии с регламентом, поэтому необходимо выбирать конфигурацию короба в соответствии с требованиями безопасности, учитывая условия эксплуатации:

1. Металлические лотки отличаются мобильностью, поэтому возможно внесение технических изменений после монтажа. Основное правило – не использовать перфорированные конструкции, которые пропускают воду. Если рассматривается короб с перспективой укладки дополнительного провода, необходимо предварительно рассчитать максимальную вместимость ниши.
2. Бетонные конструкции занимают верхние позиции в рейтинге прочности. Повышенная влагозащита лотка, устойчивость к агрессивным средам позволяет монтировать магистраль в экстремальных условиях эксплуатации. Однако такая модель имеет повышенный вес, поэтому демонтаж и перенос магистрали на новое место затруднителен.

Перед установкой лотка необходимо рассчитать грузоподъемность каркаса. На основании полученных данных подбирается тип лотка и способ монтажа электропроводки.

Лоток с крышкой или без нее: размеры, вес, маркировка и технические характеристики

В общей сложности, маркировка лотков базируется на отражении в ней информации о параметрах кабеленесущего изделия.

К примеру, отражается высота бортов или одного борта, ширина канала лотка – 300х50 – это говорит о том, у ширина у лотка равняется 300 мм, а высота борта – 50 мм.

Это значит что лоток достаточно широкий, но имеет не очень высокие борта, а значит, количество кабелей следует уменьшить. Но бывает, что маркировка еще и имеет букву, которая является отражением толщины стали.

Например, аббревиатура – ЛП (0,5) 300х50 – указывает на то, что лоток изготовлен из стали толщиной в 0,5 мм, а буквы ЛП – лоток перфорированный.

Цифровой разбег параметров технических характеристик лотков перфорированных достаточно большой чтобы его указывать в рамках данного материала, а потому можно будет привести приблизительный порог самых минимальных размеров лотков до самых больших, габаритных изделий.

Так, существуют лотки следующих параметров:

• ширины стандартных лотков перфорированных встречаются – от 50 до 600 мм;
• высоты бортиков стандартных лотков перфорированных встречаются – от 30 до 200 мм;
• длина стандартных лотков перфорированных – 3000 мм;
• вес стандартных лотков перфорированных – от 0,72 до 4,9 кг/м.

Конечно же, существуют и нестандартные параметры технических характеристик перфорированных лотков. И все потому, что существуют также и не стандартные «шлейфы» из множества кабельных систем.

Поэтому их показатели заметно увеличены:

• ширина нестандартных лотков с перфорацией встречается более 600 мм;
• высота нестандартных лотков с перфорацией встречается более 200 мм;
• длина нестандартных лотков с перфорацией встречается от 3000 до 6000, 8000 мм и более;
• вес нестандартных лотков с перфорацией встречается свыше 5 кг/м.

Если лоток прямой, то и крышка должна быть прямой, а если лоток имеет «Г» образную округлую форму, то и крышка к нему идет в точности такой же формы. Это следует обязательно учесть при подборе тех или иных изолирующих несущих кабели конструкций.

Крышки, которые выпускаются отдельно от лотков, могут иметь специальные заземляющие приспособления, равно, как и крышки, входящие в комплект с перфорированными лотками.

Простые модели крышек для кабельных лотков должны также в комплектации иметь и специальные крепления: дуга, болты, гайки и прочие приспособления для надежной фиксации крышки к лотку.

Соответственно, простые крышки подходят только для простых лотков, борта которых не имеют трубчатой системы или загнутой под замковую систему, поэтому следует учесть и этот момент в процессе выбора крышек для лотков.

Фото: крышки с замковой системой

К непростым крышкам относятся те изделия, которые имеют замковую систему. Это своеобразные трубчатые края, которые загнуты таким образом, будто образуют небольшой паз в виде тоннеля.

Такие пазы или замки могут располагаться как в внутренней стороны крышки, так и с внешней. Тогда говорят о крышках для лотков с внутренним замком и внешним замком.

В свою очередь борта лотков также оборудованы подобного рода приспособлениями трубчатых пазов. Которые, соединяясь с пазами крышки, образуют достаточно крепкое и неразъемное соединение, открыть которое можно лишь движением крышки параллельно бортам так, будто она выезжает из паза борта лотка.

Фото: простые крышки обыкновенной «П»-образной формы

Простые крышки обыкновенной «П»-образной формы, а усложненные крышки для перфорированных лотков имеют подобие «Ω»-образной формы, только с менее закругленным центром фигуры.

В любом случае, крышки которые отвечают всем требованиям нормативов и ГОСТ должны соответствовать форме и параметрам технических характеристик лотков.

Элементы для монтажа

Напольный кабель канал

Для монтажа лотков используются следующие соединительные и опopные элементы:

• Углы на 90 и 450 – повороты, при помощи которых кабельные каналы меняют свое направление;
• Тройники и крестовины – отводы и разветвления, позволяющие подключать к проложенным в коробе коммуникациям новых потребителей;
• Системы подвесов для крепления лотков к потолку – шпильки и кронштейны, с помощью которых кабельные каналы с проложенными в них коммуникациями надежно крепятся к потолку;
• Полки и стойки – фурнитура, применяемая как для установки коробов, так и для самостоятельной прокладки различных коммуникаций.
