Как сэкономить электроэнергию
Можно немного сэкономить электроэнергию, которую потребляет бойлер в процессе работы. Для этого рекомендуется выставлять температуру нагрева не на максимум (75-85 градусов), а на 55-60. Когда в бак поступает холодная вода и соединяется с той жидкостью, которая там уже находится, понадобится меньше энергии, чтобы разогреть смешанную массу. К тому же температурный режим 55-60 градусов поможет существенно уменьшить процесс образования накипи на нагревателе.
Накипь на нагревателе
Надо выбрать правильное местоположение бойлера, чтобы трубопровод от него до мойки или душа не был слишком длинным. За счет этого тепло от горячей воды будет рассеиваться меньше.
Периодически необходимо производить профилактическую чистку нагревательного элемента от накипи. За счет этой процедуры эффективность его работы повышается – затраты электроэнергии на выработку тепла будут меньше.

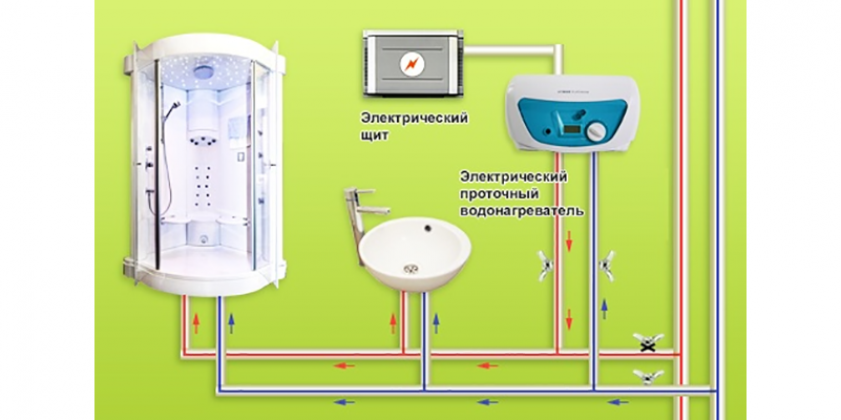

Общая схема подключения к водопроводу
При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.
Подача холодной воды сверху вниз
Подача холодной воды сверху вниз.
При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.
Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.
Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.
Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.
Выпуск горячей воды сверху вниз
При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.
Подача горячей воды сверху вниз.
Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.
Готовимся к подключению электрического бойлера
Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности
Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной)
Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.
Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.
При подключении важно соблюдать правила безопасности
Как подключить водонагреватель к сети переменного тока?
подключить к электрической сети
Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:
- любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
- у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
- ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.
Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.
Электрические составляющие водонагревателя Ariston
Более дешевые модели водонагревателей имеют по одному ТЭНу. Но выгоднее приобретать оборудование с парой независимых элементов, которые можно запускать и отключать самостоятельно.
Электрохимическая защита установлена на бойлеры для борьбы с коррозией. Для этого внутри монтируется протекторный анод из магния, реже он бывает цинковым. В процессе эксплуатации анод постепенно растворяется и своими частичками защищает бак.
Фото 3 Электрохимическая защита
Регулятор термостата может быть спрятан. Но часто им пользуются лишь для первоначальной настройки всего аппарата после монтажа. Потом эта регулировка практически не используется в повседневном применении.
Бойлер выбивает автомат — превышена нагрузка
Причиной этого может быть неверно подобранный номинал автомата. Например, у вас бойлер мощностью 3 кВт, подключенный к автомату 10А (или еще меньшего номинала) и к этому автомату еще подключены стиральная машина, сушильная машина и другие энергоемкие устройства. При одновременном включении этих всех устройств обычно сработает автомат и прекратит подачу тока. Согласно законам физики сила тока измеряется как мощность разделенная на напряжение в сети.
I = P / U
где Р — электрическая мощность, измеряемую в ваттах (Вт), U — напряжение, измеряется в Вольтах (V), І — сила тока в амперах (А).
В нашем случае это мощность бойлера 3000 Вт (3 кВт = 3000 Вт) / 220 Вольт (напряжение в электросети) = 13,6 Ампер. Делаем вывод, что для бойлера такой мощностью автомат на 10 А не подходит и надо установить номиналом выше, например 16А.
Также целесообразным будет подобрать и соответствующий кабель, в данном случае сечением не менее 2,5 мм квадратных из меди. Итак, бойлер мощностью 3 кВт должен быть подключен к автомату не менее 16 А и кабелем сечением не менее 2,5 мм квадратных.
Кроме того стоит обратить внимание на УЗО, в данном случае советуем использовать дифференциальное реле с номинальным током не менее 25 А (это сила тока который может безболезненно пройти через защитное устройство) и током утечки от 10 мА до 30 мА. Для ванных комнат и помещений с высокой влажностью рекомендуется использовать УЗО с током утечки 10 мА
Обращаем внимание, что такие данные приведены для данного примера и в каждом конкретном случае могут отличаться в зависимости от условий применения. Перед тем как проводить любые работы по обслуживанию бойлера, его подключение к электросети и т
настоятельно рекомендуем обратиться к специалистам.
к бойлеру лучше проводить отдельную линию (провод), с отдельным автоматом соответствующего номинала и устройством защитного отключения
Разновидности бойлеров для частного дома
Чтобы определиться с типом водонагревателя, нужно оценить объемы потребления субстанции, число водозаборных точек и затраты. Рынок предлагает бойлеры для частного дома следующих видов:

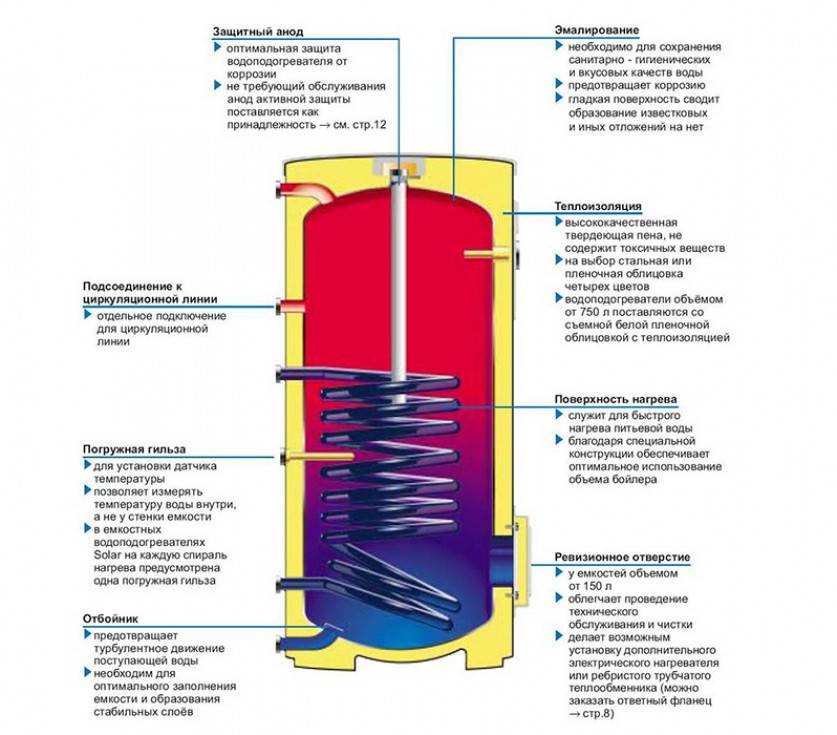

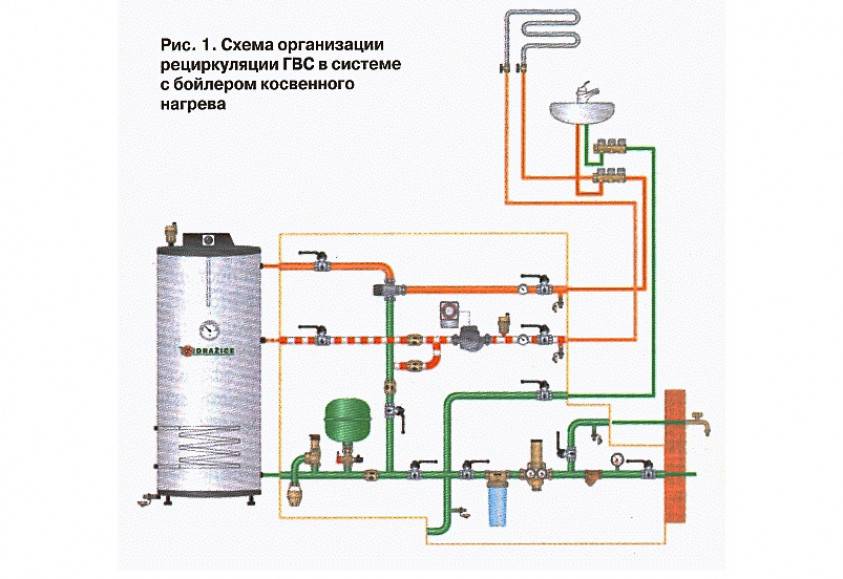

Косвенный нагрев.
Оборудование не оснащено нагревательным элементом. Для подогрева субстанции водонагревателю необходимы внешние источники — твердотопливный или газовый котел, система отопления, солнечная батарея и пр. По этой причине установка бойлера своими руками в частном доме потребует усилий и навыков. Аппарат представляет собой резервуар объемом до 1 000 л со спиральным теплообменником. Поскольку ТЭН отсутствует, затраты на подогрев будут минимальными, но вот время ожидания водоподготовки увеличивается в сравнении с другими типами оборудования. Устанавливая этот тип бойлера в частном доме, схема монтажа будет следующей.
Газовый накопительный бойлер.
Сразу стоит отметить, что газовая колонка и газовый водонагреватель — два разных оборудования. Описываемый вид устройства накапливает холодную воду, подогревает ее и поддерживает температуру, а при открытии точки водозабора осуществляет подачу. Можно использовать газовый бойлер и для отопления частного дома небольшой площади. Оборудование подойдет для коттеджей с подведенным газом и хорошо функционирующей системой вентиляции, удаления дыма. Иначе применение газового водонагревателя будет небезопасным. Приведенная схема установки бойлера в частном доме, сделает монтаж простым и быстрым.

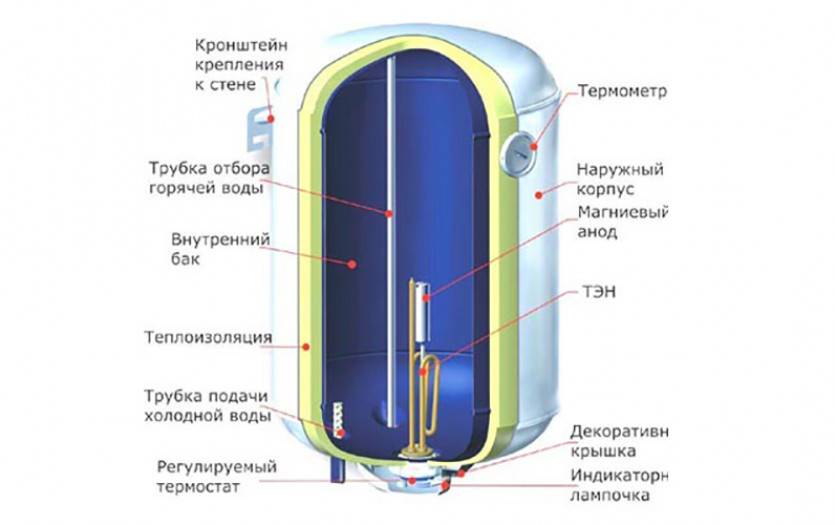

Электрический накопительный водонагреватель.
Наиболее популярный вид оборудования. Оно имеет ТЭН снизу бака и подключается к сети. Если монтаж системы подготовки горячей воды планируется выполнить собственными силами, то проще всего будет подключить бойлер в частном доме именно этого типа. Рынок предлагает агрегаты с накопительным резервуаром различной емкости. Тут стоит помнить, что чем больше этот параметр, тем дольше будет выполняться нагрев субстанции. Его основное преимущество — низкое потребление электричества кВт/ч. Чтобы установить накопительный бойлер для воды в частном доме, нужно придерживаться следующей схемы монтажа.

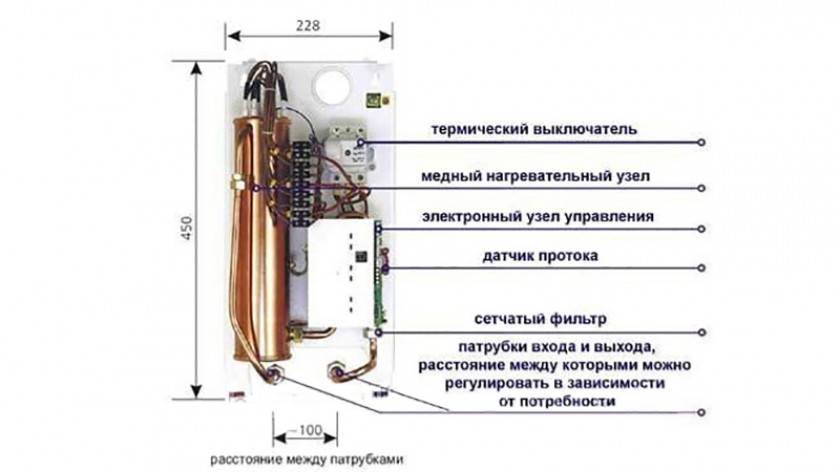

Проточные.

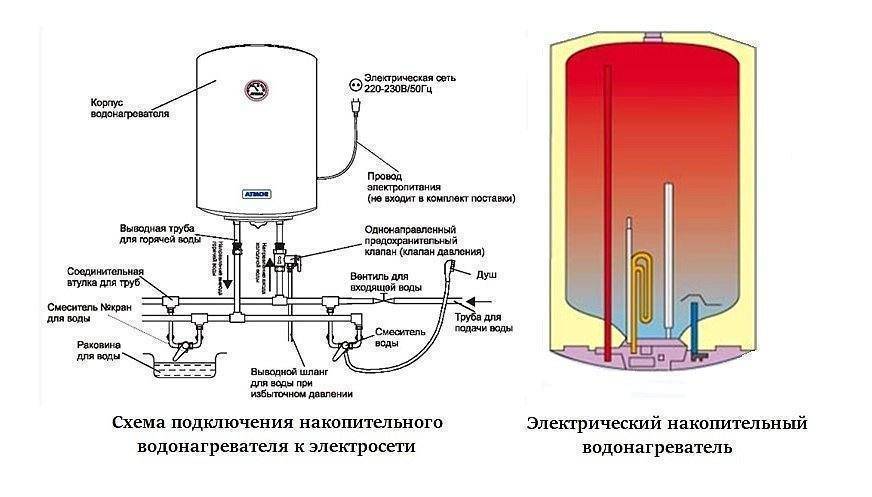

Подключение к электрической сети
Для начала мы хотим познакомить вас с основными правилами подключения водонагревателя к электрической сети. Соблюдение этих рекомендаций позволит произвести монтаж максимально безопасно и качественно.
- Розетка для бойлера должна располагаться в месте, недоступном для водяных брызг. Специалисты настоятельно советуют использовать для этих целей специальные влагозащищенные розетки.
- Водонагреватель можно включать только тогда, когда к электророзетке будет подключено заземление. Сделать это можно при помощи трехжильного провода (при этом розетка также должна быть рассчитана на три полюса).
Удостоверившись в том, что все правила безопасности будут соблюдены, можно приступать непосредственно к работе.
Порядок действий будет такой:
- замеряем расстояние между местом установки водонагревателя и розеткой;
- разбираем вилку прибора на элементы;
- снимаем с кабеля изолирующий материал;
- зачищаем жилы при помощи бокорезов;
- вооружившись паяльником, соединяем жилы с контактами вилки (красный – к фазе, желтый/зеленый/черный – к земле; голубой – к нолю);
- снимаем панель водонагревателя и открываем контакты;
- зачищаем жилы на противоположном конце кабеля;
- соединяем их с контактами прибора и возвращаем панель на место.
Можно произвести подключение к электросети иначе – присоединить водонагреватель непосредственно к щиту.
В этом случае действовать нужно в следующим образом:
- прокладываем кабель от прибора к электрощитку;
- поблизости от водонагревателя устанавливаем автомат;
- проводим кабель через автомат;
- снимаем с кабеля около 100 мм изолирующего материала;
- оголяем фазу от автомата;
- к верхней клемме присоединяем фазу от автомата, а к нижней – от водонагревателя;
- снимаем изолирующий материал по обоим концам кабеля, освобождаем жилы;
- снимаем крышку бойлера, соединяем жилы с клеммой прибора;
- отключаем подачу тока и производим подключение нагревателя к электрощиту.
В следующем видеоролике приведены схемы подключения водонагревателя и их описания, которые помогут разобраться в том, как подключить бойлер правильно.
Инструкция по подключению и запуску системы
При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.
Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.
Если все в порядке, крышку бака закрывают и набирают в него воду, а также открывают кран подачи горячей воды в водопровод. Теперь можно оценить качество нагрева.
Обобщенный план работы по подключению водонагревателя
Стандартные действия:
- Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
- Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
- Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
- Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
- Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
- Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
- Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
- Система водонагрева должна быть полностью герметичной.
- Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
- Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.
Монтаж бытового водонагревателя
При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот. Пошаговая инструкция, как правильно подключить накопительный водонагреватель:
Пошаговая инструкция, как правильно подключить накопительный водонагреватель:
Провести предварительный осмотр участка, где будет проводиться установка. В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе. Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов. Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно
Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов)
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений
Работает он очень просто, удаляя лишнюю воду при повышении давления.
Как правильно подключить бойлер
Водонагреватель нужно начинать монтировать лишь тогда, когда уже вся коммуникация подведена к месту установки. Если разводки труб нет, то придется сначала ее обустроить. Для холодной воды необходимо врезаться в водопровод. Делается это разными способами в зависимости от типа труб:
- Самым плохим вариантом является стальной водопровод, так как такая врезка – сложный процесс. Основную работу выполняет хомут “вампир”, имеющий врезной патрубок. Герметизация достигается с помощью резиновых прокладок. Затем просверлите отверстие, чтобы вода могла попасть на будущую линию к баку, после нарастите трубу до самого устройства.
- Наиболее распространенными трубами считаются металлопластиковые. Здесь вам поможет обычный тройник. Необходимо отрезать лишний участок трубы, затем установить тройник-фитинг.
- Врезка в пластиковые трубы не слишком сложна, но она требует наличие паяльной станции. Осуществляется подключение тоже с помощью тройника.
Если водопроводные трубы старые или покрыты слоем ржавчины, то рекомендуем их заменить, так как врезаться в такую линию будет сложно и опасно из-за возможных протечек.
Монтаж бойлера
Основные этапы установки водонагревателя: размечаем стену, сверлим отверстия, вкручиваем крючки, вешаем водонагреватель.
Заручитесь поддержкой одного или двух друзей, после спокойно переходите к установке прибора:
- Как говорилось ранее, подвешивать бак можно лишь за крепкую стену.
- Сделайте на стене разметку для будущих крюков, но не размечайте под самым потолком. Отступите 15-20 сантиметров от него, чтобы водонагреватель было удобно вешать.
- Для разметки пользуйтесь уровнем.
- Просверлите отверстия в размеченной области на длину, соответствующую размерам крюков.
- Вбейте в отверстия дюбели.
- Смонтируйте крюки или крепежную планку с помощью саморезов.
- С помощью пару человек подвесьте бойлер на крепления.
Как подключить бойлер к водопроводу

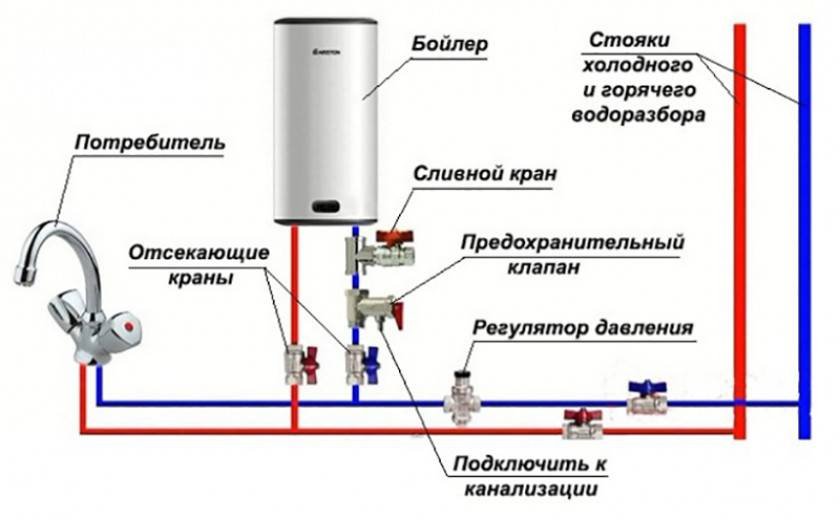

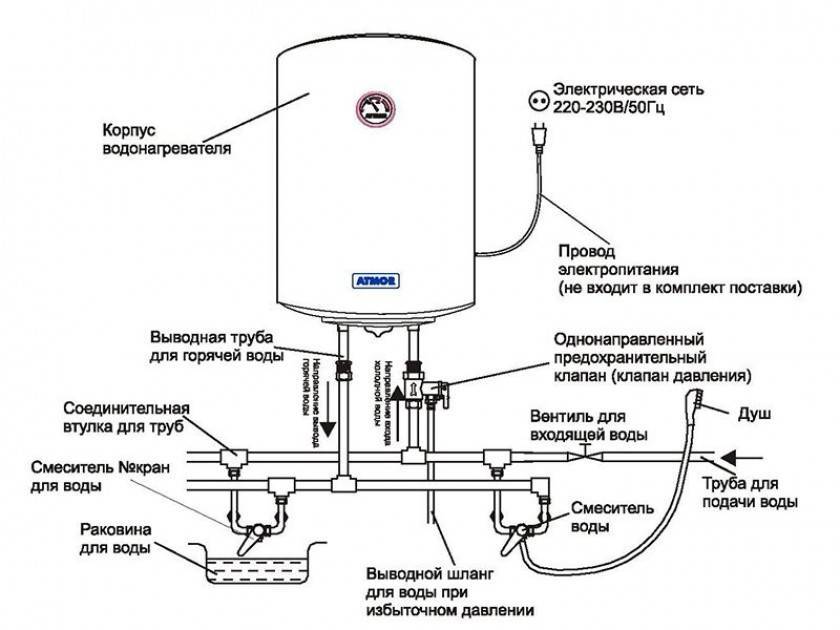

Схема подключения бойлера к водопроводу.
Включать обратный клапан в схему обязательно. Этот элемент защитит бак от избыточного давления в линии и не даст ему остаться пустым в случае отключения воды. На вход и выход устанавливают шаровые краны. Это не только облегчит использование бака, но и дает возможность без перекрывания воды во всей квартире обслужить или отремонтировать водонагреватель. Желательно также монтировать кран для аварийного слива с “холодной” трубы. Элемент позволяет воспользоваться получить доступ к воде, когда ее отключили вовсе. Вентиль устанавливают выше обратного клапана. Дополнительно можно поставить фильтр грубой очистки. Он поможет дольше сохранить “внутренности” водонагревателя в хорошем состоянии.
Правда, на схеме не обозначены перекрывающие шаровые краны. Их устанавливают на входе и выходе. Причем на входе вентиль ставится ниже обратного клапана.
Как подключить бойлер к электричеству
Схема подключения бойлера к электричеству через УЗО с использованием отдельной электрической линии.
Накопительные приборы имеют относительно невысокую мощность, поэтому не требуют улучшенной проводки. Вы можете свободно подключить устройство в розетку или хороший удлинитель. Но мы все же рекомендуем провести отдельную линию для водонагревателя:
- Чтобы не “колечить” стену, проведите провод по плинтусу или под потолком, закрепив его с помощью специальных креплений.
- Ведите кабель от счетчика, а не от коробки или розетки. Это поможет существенно разгрузить вашу внутреннюю проводку.
- Обязательно установите автоматический выключатель около счетчика или бака.
- Выбирайте медный кабель сечением 2-4 мм с толстой обмоткой.
Еще одно необязательное, но рекомендованное действие – заземление.
Заземление
Если подключение бойлера происходит в ванной комнате, то заземлить его можно через систему уравновешивания потенциалов, сокращено СУП. В современных постройках такая система предусмотрена, но вот в ванной необходима система дополнительного уравнивания потенциалов. Суть заключается в том, что все предметы, которые проводят ток, и электрические приборы с помощью проводников подключены к дополнительному проводнику заземления. Это ванная, трубы, стиральная машина, бойлер, система электрического пола, душевая кабина и т. д.
Электросхема СУП следующая: в специальной коробке располагается сборная шина заземления. К этой шине подключены проводники от всех приборов. Это обеспечивает надежную защиту от удара электротоком.
Принцип работы
Кроме того, что мы рассмотрели общий принцип работы электрических бойлеров, рассмотрим их отдельные разновидности. Причем оговоримся, различие это относится не столько к типу электронагревателей, классификацию которых мы уже разобрали, а больше к особенностям конструкции. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Хотя эти нагреватели от стандартных типов отличаются и не сильно, для того чтобы владеть ситуацией, с ними обязательно нужно ознакомиться.

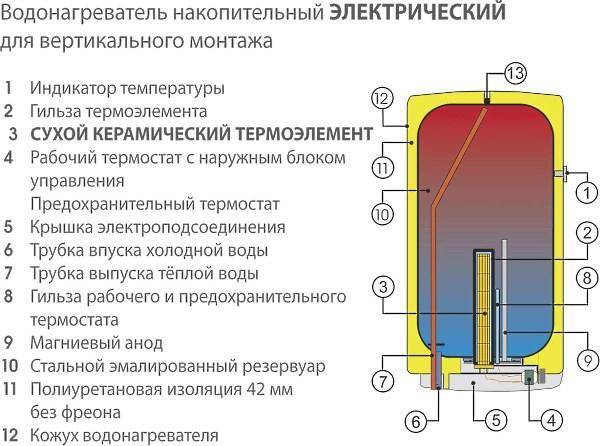

Бойлеры электрические с сухим ТЭНом
Обычно ТЕН находится непосредственно в воде, а его соединение с корпусом отделяется герметизирующими прокладками. Однако есть разновидность называемая бойлеры электрические с сухим ТЕНом. в них нагревательные элементы находятся в полостях и изолированы от контакта с водой. Эти нагреватели более безопасны (есть двойная защита от проникновения потенциала, опасного для жизни в воду, которая все-таки является проводником) и в них могут применяться более дешевые тепловыделяющие элементы.
Еще один плюс таких аппаратов — простая замена самих греющих элементов, не требуются дополнительные прокладки можно просто снять вышедший из строя ТЭН и установить новый. Причем, нет разности какая это разновидность, такие водонагреватели гораздо проще в обслуживании.

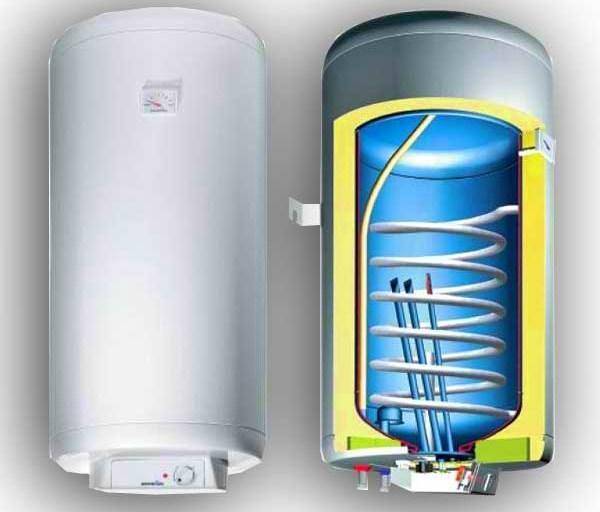

Бойлер двухконтурный электрический
Этот аппарат предназначен для нагревания воды, как с помощью электрического тока, так и с помощью систем теплоснабжения. Главная особенность которую имеет, бойлер двухконтурный электрический — это то, что в нем кроме ТЭНов располагаются еще и теплообменники для горячего водоснабжения, работающие от отопления. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.
Преимущество данной системы еще и в том, что нагрев воды электричеством всегда более дорог, чем использование тепловых сетей. Чаще всего эти устройства снабжаются системой автоматики, которая позволяет не только переключать нагревательные элементы, но и при необходимости. Причем это может быть как бойлер проточный электрический, так и аппарат, работающий по накопительному принципу. Даже из-за того, что требуются для размещения двух типов водонагревателей большие размеры устройства, двухконтурные бойлеры чаще бывают накопительными.
Вкратце это все что можно рассказать о бойлерах греющих воду с помощью электроэнергии в небольшой статье. Хотя чтобы иметь исчерпывающую информацию об этой теме нужно постоянно следить за новинками, как в теплотехнике, так и в последних разработках электротехнических компаний. Но это уже тема для книги, а не статьи.
