Виды
Существуют одно-, двух- и трехполюсные аппараты. Первые два рассчитаны на нагрузку 10-25 А, допустимое напряжение – 220В. Трехполюсные приборы могут выдержать напряжение в 380 В, при этом нагрузка несколько понижена, она не должна быть больше 15 А.
Выпускаются открытые, закрытые и полностью герметичные пакетники. В выключателях открытого типа защитная оболочка отсутствует. Эти пакетники используют для переключения соединений при безопасном напряжении и только в помещениях. Закрытые аппараты оборудованы корпусом из пластика или металла. Клеммы этих приборов закрыты от прикосновений, а само устройство отлично защищено от грязи и запыления. Закрытые модели допускается устанавливать вне щитового шкафчика.
Герметичные электроприборы заключены в негорючую, противоударную, герметичную оболочку из пластика. Высокий уровень защиты позволяет монтировать приборы в открытом пространстве. Некоторые модели снабжены прозрачным окном, через которое можно отслеживать состояние контактов.
Популярность пакетных устройств постепенно снижается, но производство таких электроприборов не прекращено. Надежность, доступность, быстрота срабатывания помогают пакетникам все еще оставаться востребованным товаром.

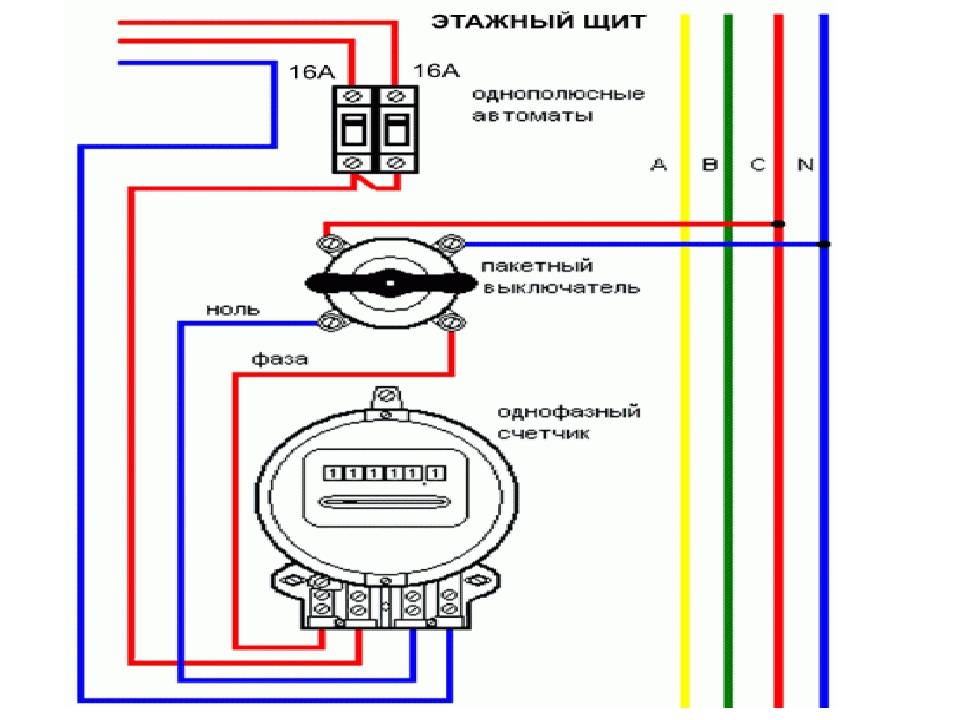

Схема подключения
Компактность позволяет установить пакетный выключатель в щитке. Для этого необходима дин-рейка. Если модель старая, то придется воспользоваться даже саморезами. Современные же модели предусматривают другие крепления. Фаза и ноль от электрощетка подключаются к двум входным клеммам пакетного выключателя. К автоматам в щетке подключаются выходные клеммы.
Не рекомендуется экспериментировать вслепую. На старых отечественных схемах синим обозначается фаза, а ноль красным цветом. У импортных производителей могут быть другие обозначения. В сети представлено множество видеороликов, где продемонстрирована схема подключения.
Устройство и принцип работы
Основное предназначение пакетн ых выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.
Пакетн ики оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетн ика напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.
Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.
Пакетн ики имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.
Минусы пакетного выключателя
Недостатками данного прибора выступают: большая трудоемкость, доскональное производство прибора, затруднительность ремонта, завышенная цена, а также недолговечность применения.
Конструктивная особенность, влияющая на отрицательные стороны защитного устройства, является чрезвычайно натянутая пружина, проворачивающая контакты. Данный элемент выключателя при использовании периодически выходит из строя, что подразумевает ремонт или замену устройства.
Клиновые контакты, которые являются частью механизма аппарата, очень часто подвергаются обгоранию. В некоторых случаях пакетники играют роль пускового устройства. При этом случается ухудшение производительности прибора при частых срабатываниях.
Производители, опираясь на предыдущий негативный опыт применения выключателей, разрабатывают новейшие модели, которые имеют кулачковые механизмы и долгий срок службы.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

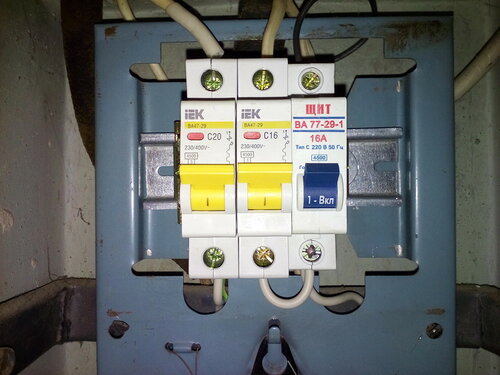

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
5 бесспорных преимуществ устройств
Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:
- Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
- Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
- Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
- Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
- Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.
Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.
Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.
Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения
Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.
Что такое пакетный выключатель: виды, назначение, характеристики, устройство и применение выключателя пакетного типа (115 фото)
Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.
Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.
Назначение пакетного выключателя
Назначение пакетника:
- распределение электрического тока;
- полное отключение электроэнергии в квартире или подъезде.
Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.
В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока.
На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.
Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В).
Но существуют экземпляры, которые могут работать и при более высокой нагрузке.
Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.
Особенности конструкции
Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.
Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.
Достоинства пакетников
Пакетные выключатели имеют следующие преимущества:
- Небольшие размеры.
- Быстрота гашения дуги.
- Лёгкость ухода и эксплуатации.
- Стойкость к механическим воздействиям.
- Широкая область использования.
Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.
Разновидности
В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:
- открытые;
- закрытые;
- герметичные.
Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.
Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.
Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.
Нюансы подключения
Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.
Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.
Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.
Автомат дублер
Иногда ставят автомат-дублер, но это не обязательно, особенно когда линия дальше защищена УЗО+АВ или АВДТ. Если решено монтировать такое устройство, то руководствуются стандартным правилом: оптимально номинал меньше, чем у основного аппарата и больше, чем у групповых выключателей дальше по линии (например, если есть связки УЗО+АВ для защиты бойлера и прочее). Пример: главный аппарат на 32 А и дублер — на 25 А, если групповые устройства на 20 А. Если такое соотношение невозможное, то, по крайней мере, должно быть значение не ниже, то есть соответствовать вводному АВ. В этом случае у дублера будет роль размыкающего прибора (при ремонте линии), в аварийных условиях он будет отщелкиваться одновременно с главным аппаратом.

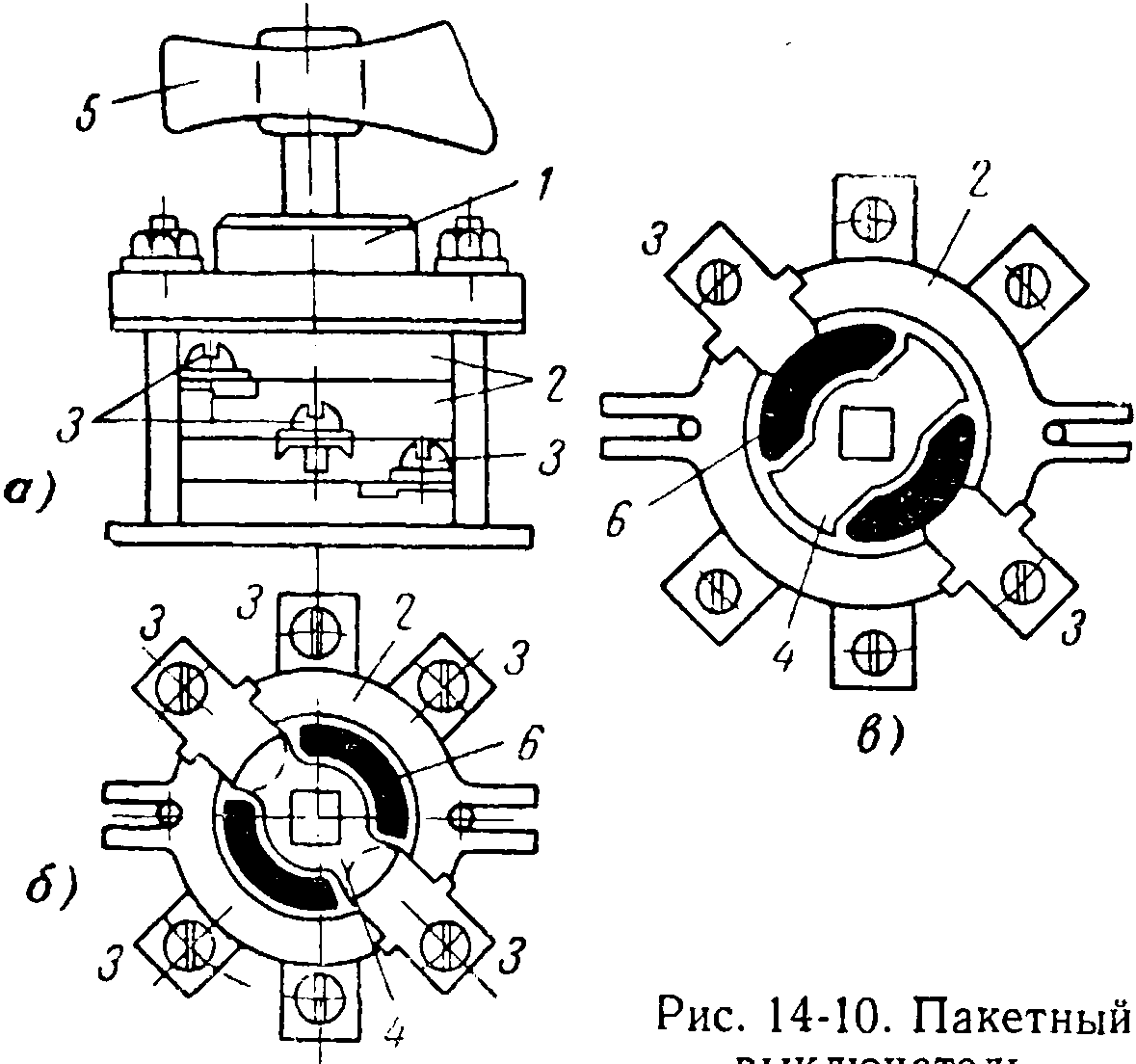

Конструкционные особенности пакетника
В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.
Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.
Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма
Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.
Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.
Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки
Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:
- в качестве выключателей ввода;
- для переключения цепей управления;
- как распределители электротока;
- для управления электродвигателями.
Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.
Это интересно: Термопот не греет воду: в чем причина?
Что такое пакетный выключатель
В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.
Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.
Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

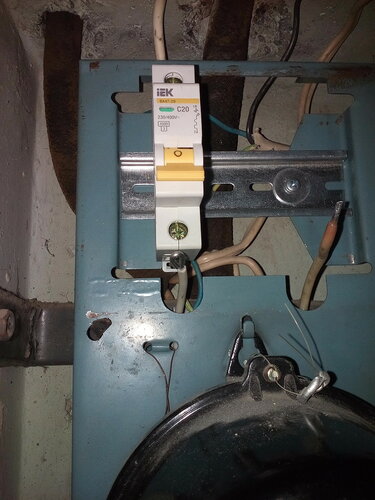

Замена пакетного выключателя… на что-нибудь другое
Выключатель нагрузки (рубильник)
Современный выключатель нагрузки по сути является реинкарнацией советского пакетного выключателя в новом обличии. Несмотря на внешнюю схожесть с автоматами, выключатели нагрузки имеют принципиальное отличие — они не выполняют защитной функции.
Мы считаем, что в современных реалиях в установке выключателя нагрузки вместо автомата нет никакого смысла.
Не взирая на приведённую выше логику, существуют организации, придерживающиеся противоположного подхода. Теоретики всегда правы… с точки зрения теории. А практика, которая, как известно, является критерием истины, зачастую отличается от теории.
Однополюсный автоматический выключатель
Теоретически вместо двухполюсного автомата может быть установлен однополюсный автоматический выключатель. В таком случае автомат следует установить в разрыв фазного провода, а отрезки нулевого провода соединить напрямую. Для этой цели лучше всего применить электротехнический сжим («орех»), доказавший свою эффективность и надёжность на практике.
+ МК по применению электротехнических сжимов!
Мы категорически не рекомендуем заниматься здесь липовой экономией — использовать дешёвые примитивные клеммники или скручивать провода непосредственно.
Среди массы четырёхконтактных пакетных выключателей изредка встречаются исключения — двухконтактные пакетники.
Если Вы внезапно встретитесь с этой редкой вариацией, установка однополюсного автомата будет оптимальным решением.
Варианты соединения проводов напрямую
В некоторых случаях целесообразно / допустимо отказаться от установки автоматического выключателя современного образца и соединить провода, подходившие к пакетному выключателю, напрямую. Данное решение справедливо считать допустимым при восстановлении электроснабжения по временной схеме. Монтаж временной схемы предполагает, что в недалёком будущем состоится поставарийное вмешательство, в рамках которого электрощитовое оборудование будет приведено в полный порядок. В частности, будет таки установлен автомат там, где раньше был пакетный выключатель.
Следует понимать, что пакетные выключатели обычно находятся в разрыве нагруженных цепей (например, через него идёт вся электроэнергия, поступающая в квартиру). Соответственно, для подключения проводов напрямую необходимо применять только качественные и надёжные соединители.
+ вопросы выбора соединителей + МК по применения электротехнических сжимов!
5 бесспорных преимуществ устройств
Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:
- Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
- Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
- Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
- Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
- Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.
Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.
Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.
Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.
Структурное обозначение пакетников
Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.
По виду крепления пакетные выключатели выпускаются в следующих исполнениях:
- I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
- II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
- III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
- IV) крепление осуществляется за корпус.
Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.
Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.
Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.
Маркировка пакетных выключателей
Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
ПП 2-16/Н2 М3 исп.3, переключатель пакетный (ЭТ) Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей. Спрашивайте, я на связи!
Что такое пакетный выключатель и для чего он нужен?
Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире.
Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.
В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.
Конструкция
Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.
Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.
Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.
Подробнее об устройстве пакетника вы можете узнать из данного видео:
Принцип действия
Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.
Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.
Назначение
Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).
Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.
Область применения
На картинке представлены основные типы пакетных выключателей:
Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.
Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.
Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.
С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.
Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.
На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.
В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.
Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!
