Морозильная камера своими руками: пошаговая инструкция

Полезные советы и рекомендации

1. Правильный выбор места для установки морозильной камеры:

Перед установкой морозильной камеры важно выбрать правильное место. Она должна стоять в прохладном помещении, подальше от прямого солнечного света и источников тепла, таких как плиты и радиаторы

Также необходимо обеспечить достаточное пространство вокруг камеры для циркуляции воздуха и обслуживания.

2. Герметичность и утепление:

Важно обеспечить герметичность и должное утепление камеры. При монтаже следует убедиться, что все швы и стыки хорошо заделаны, используя герметизирующий силикон или уплотнительную ленту

Также следует утеплить стены и дно камеры с помощью пеноизоляции или других материалов с хорошей теплоизоляцией.

3. Вентиляция и кондиционирование воздуха:

Чтобы избежать образования конденсата и неправильной циркуляции воздуха, необходимо предусмотреть вентиляционные отверстия или вентиляторы для создания подходящих условий внутри камеры. Вы также можете регулировать влажность с помощью воздушных осушителей или специальных устройств для контроля влажности.

4. Оптимальная температура и установка термостата:

Важно правильно настроить температуру внутри морозильной камеры, чтобы продукты хранились в безопасном состоянии. Обычно рекомендуется установить температуру от -18°C до -24°C

Также следует установить термостат для автоматического регулирования и поддержания заданной температуры.

5. Удобство и организация внутреннего пространства:

При установке морозильной камеры важно продумать внутреннюю организацию пространства. Разместите продукты так, чтобы было удобно достигать до них и находить нужные сразу

Используйте контейнеры и корзины для разделения и организации продуктов по категориям. Также не забудьте оставить место для подносов и лотков для льда.

6. Регулярное обслуживание и очистка:

Не забывайте проводить регулярное обслуживание и чистку морозильной камеры. Очищайте и размораживайте ее периодически от накопленного льда и грязи. Также проверяйте и поддерживайте в хорошем состоянии дверцы, ручки, прокладки и другие детали морозильной камеры.

Следуя этим полезным советам и рекомендациям, вы сможете создать свою морозильную камеру своими руками, которая будет отлично выполнять свои функции и сохранять продукты долгое время.

Выбор подходящего места для установки морозильника

Правильное выбор места для установки морозильника имеет решающее значение для его эффективной работы и долговечности. Ниже представлен некоторые важные факторы, которые следует учесть при выборе места установки морозильника в вашем доме:

Температура окружающей среды: Морозильника лучше всего работает при комнатной температуре от 16 до 38 градусов Цельсия

Поэтому важно выбирать место, где температура будет оставаться в этом диапазоне. Избегайте установки морозильника рядом с источниками тепла, такими как плиты, духовки и радиаторы отопления.

Вентиляция: Морозильник нуждается в хорошей циркуляции воздуха вокруг него, чтобы избежать перегрева

Убедитесь, что установочное место имеет достаточно свободного пространства по бокам и сзади морозильника.

Стабильность: Убедитесь, что пол, на котором будет установлен морозильник, ровный и устойчивый. Избегайте установки на наклонной поверхности или в недостаточно прочном месте, чтобы избежать потери равновесия и повреждений морозильника.

Удаленность от источников влаги: Морозильник должен быть установлен в месте, где он будет защищен от попадания воды или влажности.

Близость к электрической розетке: Убедитесь, что выбранное место для установки морозильника находится достаточно близко к электрической розетке, чтобы избежать раздражения продления кабеля питания или использования удлинителя.

С учетом этих факторов, выберите наилучшее место для установки морозильника, чтобы обеспечить его эффективную работу и долговечность.

Близкое знакомство с устройством и его работой

Все вышеописанные элементы морозильной камеры соединяются между собой трубками и образуют своеобразную замкнутую систему. Именно по ней при работе устройства циркулирует вещество, которое замораживается при минусовой температуре.

При постоянной работе морозилки, пар из испарителя проступает в конденсатор. Там он охлаждается воздухом и преобразуется снова в жидкость. Для крупных морозилок также используются вентиляторы, сильно понижающие общую температуру радиатора устройства.

На сегодняшний день современные системы автоматизации дают возможность осуществлять процесс заморозки и разморозки продуктов без участия человека. Достичь подобного уровня достаточно просто даже в самодельном агрегате. Для этого нужно только четко следовать инструкции, представленной ниже.

Ознакомление с агрегатом и принципами его работы позволить выбрать наиболее подходящее решение, которое в будущем даст хозяевам возможность модернизировать, усовершенствовать созданное устройство. Любая самодельная холодильная камера обязана включать определенный набор элементов. К ним относится:

испаритель, превращающий жидкость в пар;
компрессор, ответственный за движение хладагента по трубкам;
конденсатор, трансформирующий пар снова в жидкое состояние;
корпус морозилки;
терморегулятор, регулирующий температуру посредством включения/выключения компрессора;
трубки, по которым «курсируют» жидкость/пар.

Холодильные камеры-«профи», продающиеся в магазинах, оснащают осушителями, автоматическими контрольными приборами и фильтрами. Высокая мощность оборудования — достаточно веская причина снабдить прибор вентилятором.

Когда жидкость начинает кипеть, холодильная камера интенсивно вырабатывает холод. Пар, покидая испаритель, движется в конденсатор, где вновь становится жидким. Таким образом, главная функция системы — обеспечение превращения и циркуляции охлаждающего вещества-«оборотня». Достигается результат отбором либо подводом тепла.

Монтаж двери

Завершает изготовление холодильной камеры установка передней стенки. Для загрузки и выгрузки бутылей рекомендуем изготовить в ней достаточно объема дверцу. Процесс теплоизоляции передней стенки удобно выполнить до ее крепления к основанию. Тщательно измерьте внутренние габариты камеры, вырежьте соответствующий кусок теплоизоляции и приклейте его к заготовке обшивки.

Изоляцию дверцы можно выполнить уже после крепления детали корпуса.

После окончания сборки камеры можно выполнить внешнюю отделку корпуса с помощью различных красителей. Это защитит материал изделия и придаст законченность.

Затем можно провести испытания работоспособности приспособления и возможные температурные режимы. В связи со значительным увеличением объема охлаждаемого воздуха небольшому холодильнику сложно справиться с нагрузкой, на которую он не был рассчитан изначально, поэтому процесс охлаждения камеры, особенно при высоких окружающих температурах достаточно медленен. При необходимости получения более низких температур рекомендуем вам использовать в качестве источника холода более мощный холодильник, увеличив его полезный объем с помощью такой камеры.

В данном случае самодельное приспособление может быть применено для временного хранения более широкого спектра различных продуктов, в том числе мяса, рыбы, дичи.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Статьи, которые Вам будут интересны:

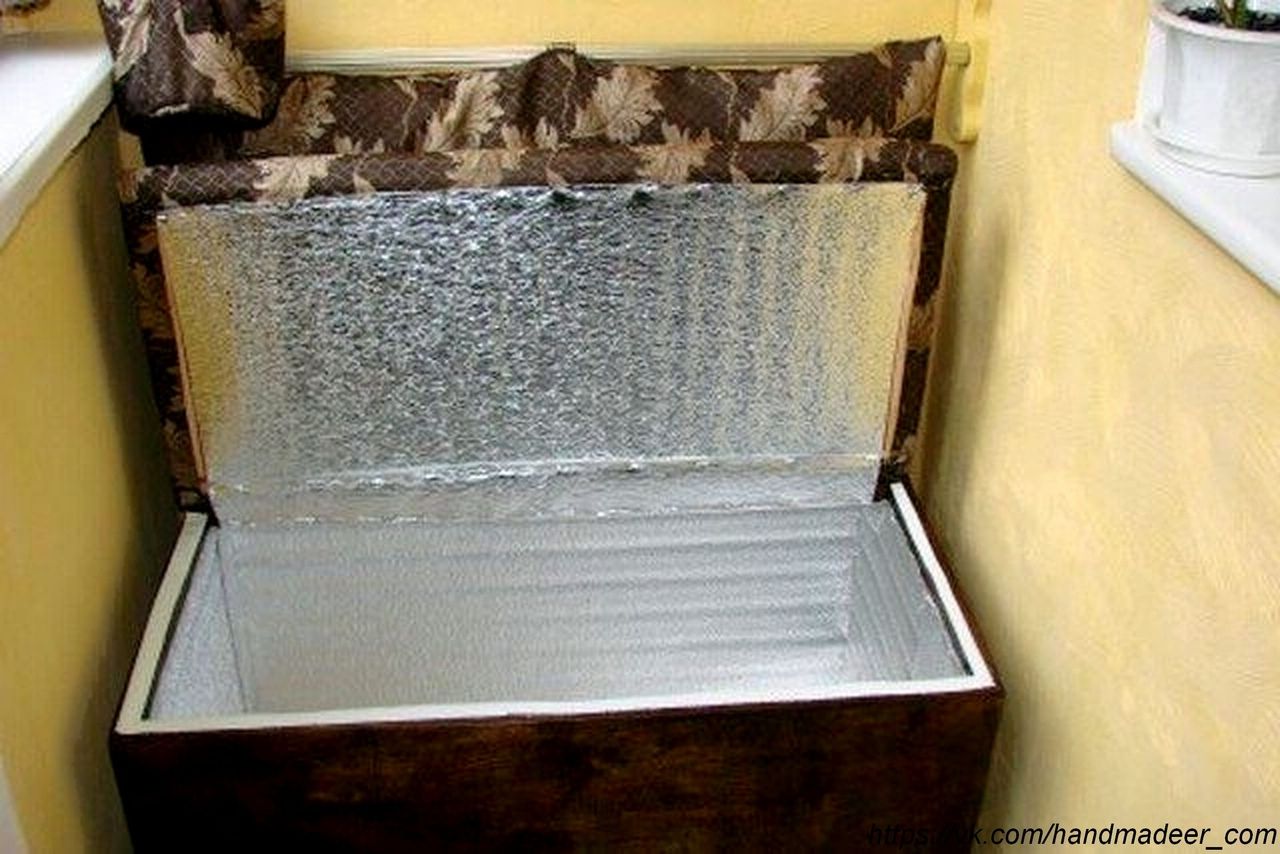

Холодильные камеры на застекленной лоджии

Если вы желаете поставить морозильник для хранения всевозможных замороженных продуктов на балконе, защищенном стеклом, стоит учесть степень его обогрева. Здесь может быть несколько вариантов.

Утепленная лоджия

На утепленном балконе температурный режим поддерживается на одном уровне с квартирой. Ниже нормы он упадет после наступления зимних холодов. Поэтому на балкон, который был предварительно утеплен, спокойно можно ставить морозильник и холодильное оборудование. При снижении температуры воздуха до 0 градусов рекомендовано включить обогрев. Модель обогревателя с терморегулятором поможет поддерживать оптимальный температурный диапазон без постоянного контроля.

Обратите внимание: возле охладительной системы нельзя использовать обогреватель с открытой спиралью во избежание причинения непоправимого вреда прибору

Неутепленная лоджия

При желании вынести холодильное оборудование на застекленный балкон без дополнительного утепления, стоит понимать, что сделать это возможно. Однако придется соблюдать некоторые требования.

На балконе без утепления можно ставить холодильник, если в нем используется специальный хладагент. Его особенность – способность работы при минусовой температуре.

Еще одно требование – масло для компрессора, позволяющее технике функционировать под воздействием отрицательных температур. В противном случае работающий холодильник на балконе зимой перестанет включаться при низких температурах.

С вопросом можно ли поставить морозилку на балкон зимой ситуация несколько иная. Технические характеристики морозильной камеры предполагают возможность ее безотказного функционирования при отрицательных температурах. Поэтому морозильник на балконе с застеклением при отсутствии доступа влаги и прямых солнечных лучей можно эксплуатировать.

Можно сделать вывод, что холодильник или морозилка вполне могут функционировать на балконе зимой. Главное – соблюдать правила их эксплуатации.

Однако нелишним будет изучить технические характеристики конкретного аппарата. В них отображены критические температуры эксплуатации техники. Лишь после этого стоит решать, можно ли ставить морозилку или холодильное оборудование на балкон, особенно зимой.

Некоторые особенности утепления помещений изложены в нашей статье про то, как сделать холодильную камеру своими руками.

Часто домашняя стандартная морозилка не вмещает все продукты, которые необходимо заморозить. Чтобы купить новую, придется потратить немаленькую сумму. Поэтому начинаются поиски альтернативных способов заморозки. Как вариант — самостоятельно изготовить морозилку. Разберемся, можно ли сделать морозильную камеру из старого холодильника своими руками.

Важность установки оптимального температурного режима в холодильной камере

Почти все продукты сохраняют свою свежесть и максимум витаминов при температуре окружающей среды от 2 до 5 градусов Цельсия. Все отечественные и зарубежные производители холодильников устанавливают это значение по умолчанию в своей продукции.

Однако некоторые модели имеют встроенный контроллер, позволяющий изменять этот параметр в морозильной/холодильной камере. Однако следует знать, что если установить низкое значение, пища замерзнет и быстро потеряет все питательные вещества.

Если температура на регуляторе установлена выше 5-6 градусов Цельсия, это также приведет к порче продуктов. В таких условиях в овощах, фруктах и готовых продуктах начинают размножаться бактерии и другие вредные микроорганизмы, а колбасы и сыры покрываются плесенью.

Пожалуйста, обратите внимание! Неправильный температурный режим в морозильной камере (даже если в вашем холодильнике установлен No Frost) в основном является причиной порчи мяса, рыбы и курицы. Дальнейшее их приготовление может привести к отравлению и другим не менее печальным последствиям. Оптимальное значение колеблется от минус 18 до 25 градусов Цельсия

Неправильно установленная температура также является причиной отказа техники — намораживание льда на стенках и само размораживание приводит к непрерывной и интенсивной работе компрессора

Оптимальное значение колеблется от минус 18 до 25 градусов Цельсия. Неправильно установленная температура также является причиной отказа техники — намораживание льда на стенках и само размораживание приводит к непрерывной и интенсивной работе компрессора.

Близкое знакомство с устройством и его работой

испаритель, превращающий жидкость в пар;
компрессор, ответственный за движение хладагента по трубкам;
конденсатор, трансформирующий пар снова в жидкое состояние;
корпус морозилки;
терморегулятор, регулирующий температуру посредством включения/выключения компрессора;
трубки, по которым «курсируют» жидкость/пар.

Главные «действующие лица» морозилки — фреоны (хладоны) — жидкости/газы, которые имеют способность закипать при условиях отрицательной температуры (от -30 до -150°). Хладагент циркулирует по трубкам, соединяющим все приборы морозильника. Чем ниже давление фреона в них, тем будет меньше температура закипания. Когда жидкость начинает кипеть, холодильная камера интенсивно вырабатывает холод. Пар, покидая испаритель, движется в конденсатор, где вновь становится жидким. Таким образом, главная функция системы — обеспечение превращения и циркуляции охлаждающего вещества-«оборотня». Достигается результат отбором либо подводом тепла.

Что можно сделать из старого холодильника

А сделать из старого холодильника можно вполне нормальную морозильную камеру. Переделка холодильника в морозильник в техническом плане не особо сложна и сэкономит вам кучу денег. Это я вам говорю как мастер со стажем.

Переделка холодильника «Норд»

1. Разбираем крышу холодильника, терморегулятор не выбрасываем — он еще пригодится в хозяйстве.

2. Выпускаем хладагент (если он там есть) через технический патрубок.

3. Разбираем холодильную камеру.

4. Отрезаем при помощи болгарки холодильную камеру на 5 сантиметров выше морозильной камеры (этот бортик в дальнейшем послужит для монтажа крыши).

5. Если испаритель морозильной камеры целый, то можно использовать его. При этом нужно на один конец смонтировать капиллярную трубку с давлением (14-16 атм.), на другой медную трубку длиной 1.5 метра, диаметром 6 мм.

6. Для надежности лучше использовать готовый испаритель с холодильной камеры «Интер». Он идет в сборе с капиллярной трубкой и всасывающей трубкой. Такие испарители продаются в любом сервисном центре по холодильному оборудованию.

7. Отрезаем у «интеровского» испарителя справа и слева по 1,5см. После этого выгибаем его по контуру морозильной камеры (см. рисунок). Всасывающая и капиллярная трубки должны быть внизу.

8.Проделываем в морозильной камере два отверстия: одно диаметром 8мм для всасывающей и капиллярной трубки, другое 2-3мм для трубки терморегулятора.

9. Вставляем испаритель в морозильную камеру, продеваем всасывающую трубку в отверстие.

10. Монтируем сзади морозильной камеры терморегулятор (Т-145), вставляем его трубку в отверстие и закрепляем на испарителе внизу, в самом конце магистрали, с помощью двух хомутиков.

11. Закрепляем испаритель нержавеющими шурупами. Два сверху, два снизу, один посередине. Не попадите шурупами в канал, иначе испортите испаритель.

12. Сгибаем всасывающую трубку вниз к мотору-компрессору и надеваем на нее утеплитель диаметром 8 -10мм.

13. Проделанные отверстия заделываем силиконом.

14. Закрепляем сзади морозильной камеры конденсатор (можно от маленького холодильника, или морозильной камеры).

15. Монтируем всю холодильную систему, вакууммируем и заправляем ее хладагентом, до нужного давления (для R -12 около 0,4 атм.).

16. Монтируем электрическую проводку: один провод питания сети — на пускозащитное реле, другой на — терморегулятор, а с него — на пускозащитное реле.

17. Монтируем снятую крышу и двери при помощи стандартных креплений.

18. Вставляем стандартные полочки и ящички.

Температура в такой камере минус 18 – 25 градусов, себестоимость ее около 125 долларов. Новый такой морозильник стоит 250 – 350 долларов.На фото в начале статьи — морозильник на три секции, сделанный из старого двухкамерного холодильника «Норд».

Переделка холодильника «Атлант»

Процесс практически полностью аналогичен переделке старого холодильника «Норд», оборудование такое же, затраты те же.Температура в такой морозильной камере минус 19 – 26 градусов, себестоимость ее около 130 долларов. Новый такой морозильник обойдется в 260 – 360 долларов.

Переделка холодильника «Снайге»

С переделкой этих холодильников дело обстоит проще всего. Все операции выполняются такие же, как и с «Норд», но есть один нюанс: в двухкамерных холодильниках «Снайге» «плачущего» типа с нижней морозильной камерой на три отсека, используется металлический испаритель анодированного типа. Поэтому делаем следующее:

1. Выполняем операции 1-5, 8, 9, 12-18.

2. Монтируем на стандартное место (на крыше) терморегулятор (Т-145).

3. Трубку терморегулятора закрепляем на средней пластине испарителя.

Температура в такой камере минус 16 – 27 градусов, себестоимость ее около 72 долларов. Новый такой морозильник обойдется в 255 – 355 долларов.

Переделка холодильников «Норд», «Атлант» и «Снайге» с двумя отсеками в морозильной камере производится аналогично, только нужно будет использовать стандартные испарители.

Что можно сделать из старого холодильника еще? — Да множество полезных вещей: мини-погреб для хранения овощей на балконе, коптильню для дачи, просто использовать как шкаф для хранения разных мелочей в гараже или мастерской.Включите фантазию, и придумайте какое-нибудь свое применение для старого холодильника, а выбросить его никогда не поздно.

Выбор подходящего помещения

Перед тем как определиться с местом установки, нужно учесть следующие факторы:

Температура	Помещение должно быть достаточно прохладным и иметь стабильную температуру. Оптимальная температура для работы морозильной камеры находится в пределах от -18°C до -24°C. Избегайте установки камеры в помещениях, где температура может значительно превышать или опускаться ниже этих значений.
Вентиляция	Помещение должно иметь достаточную вентиляцию, чтобы обеспечить приток свежего воздуха и удаление лишней влаги. Неконтролируемая влажность может привести к конденсации на стенах камеры и повреждению продуктов. Помещение также должно иметь возможность отводить выделяемое камерой тепло.
Стабильность электроснабжения	Проверьте стабильность электроснабжения в выбранном помещении. Перебои в питании электроэнергии или скачки напряжения могут повредить компрессор и другие элементы морозильной камеры.
Размеры	Убедитесь, что выбранное помещение подходит по размерам под планируемую морозильную камеру. Учтите, что камера должна иметь свободное пространство вокруг себя для эффективной работы и обслуживания.

Помещение должно быть удобно доступным и легко обслуживаемым. Также необходимо учитывать возможность установки электрического и водопроводного подключения, если они требуются для работы выбранной модели морозильной камеры.

Выбор подходящего помещения — важный шаг для создания морозильной камеры своими руками. Правильное место установки обеспечит эффективную работу и долговечность вашей камеры.

Подготовка контейнера для морозильной камеры из одноразового пенопласта

Прежде чем приступить к созданию маленькой морозильной камеры, необходимо подготовить контейнер, который будет служить основой для установки морозильника.

Одним из самых доступных и простых вариантов контейнера является использование одноразового пенопласта. Он легкий, дешевый и легко обрабатывается.

Чтобы создать контейнер из пенопласта, вам понадобятся следующие материалы:

Блок пенопласта. Приобретите достаточно большой блок пенопласта в магазине строительных материалов. Выбирайте плотный и качественный материал, который не будет легко пробиваться при перегрузке.

Нож. Используйте острый и прочный нож для разрезания пенопласта. Убедитесь, что лезвие ножа заточено и безопасно.

Изолирующий материал

Для более эффективной работы морозильной камеры обратите внимание на использование изолирующего материала, например, фольги или пенопласта с алюминиевым слоем.

Процесс создания контейнера из пенопласта включает следующие шаги:

Измерение и отметка. Используйте ленту или измерительный инструмент для определения необходимых размеров контейнера. Отметьте эти размеры на блоке пенопласта.

Вырезание формы

Осторожно вырежьте контур контейнера с помощью острого ножа. Делайте аккуратные и ровные движения, чтобы избежать повреждения пенопласта.

Обработка краев

После того как форма контейнера вырезана, проверьте края на наличие неровностей или острых углов. При необходимости подравняйте их ножом или шлифовальной бумагой.

Установка изолирующего материала. Наклейте изолирующий материал на внутреннюю поверхность контейнера. Обеспечьте плотное приклеивание, чтобы избежать протекания холода.

Проверка герметичности. Перед использованием морозильной камеры убедитесь, что контейнер полностью герметичен. Закройте его и проверьте отсутствие проникновения воздуха через края или щели.

Подготовленный контейнер из одноразового пенопласта готов к использованию. Отличительной особенностью такого контейнера является его легкость, что позволяет установить морозильную камеру практически в любом месте.

Из чего состоит оборудование

Чтобы понять, как сделать охлаждающую камеру самостоятельно, важно предварительно разобраться в том, из чего вообще состоит подобное оборудование. Это даст возможность осмысленно подойти к решению поставленной задачи, не потратить свое время впустую и не допустить ошибок. Также понимание строения такой установки позволит в дальнейшем усовершенствовать ее

Также понимание строения такой установки позволит в дальнейшем усовершенствовать ее.

Камера для охлаждения включает в себя следующие элементы:

Конденсатор.
Трубка.
Непосредственно сама холодильная камера.
Испаритель.
Компрессор, который обеспечивает продвижение по трубам хладагента.
Терморегулятор. Он поддерживает необходимый уровень температуры внутри оборудования. Также именно терморегуляторная система периодически выключает и включает компрессор.

Более того, в новых холодильниках могут быть установлены фильтры, осушители и приборы для автоматического контроля и регулирования температуры. Это позволяет поддерживать стабильную работу устройства и избегать неполадок.

Стоит знать! Хранить уже готовую самодельную морозильную камеру можно в разных помещениях, однако лучше всего помещать ее в сухое подвальное помещение с проведенным электричеством.

Установка холодильного оборудования в камеру своими руками

Наша рекомендация – покупайте промышленные агрегаты (моноблок или сплит-систему). Можно конечно собрать холодильную систему по отдельности (купить компрессор, испаритель, конденсатор, автоматику и связать все воедино), но это под силу только опытному холодильщику.

Установка холодильного моноблока своими руками не вызовет трудностей. Сделайте отверстие в стене камеры по размеру испарителя и вставьте в него агрегат.

Затем, воткните вилку в розетку. Установите необходимый температурный режим с помощью регулятора термостата. Или настройте электронный блок управления согласно инструкции. Камера начнет набирать температуру.

Установка холодильной сплит-системы своими руками потребуется, если вы захотите вынести внешний блок на значительное расстояние от камеры (например, на улицу). Либо, если вы превращали в холодильную камеру имеющееся помещение. В последнем случае, толщина стен просто не позволит вам обойтись моноблоком.

Сплит-система отличается от моноблока тем, что внешний блок (конденсатор) и внутренний блок (испаритель) не имеют жесткой связи. Они устанавливаются независимо, а в дальнейшем, соединяются двумя медными трубками и электрическими кабелями.

Часть работ по установке холодильного сплита можно выполнить самостоятельно.

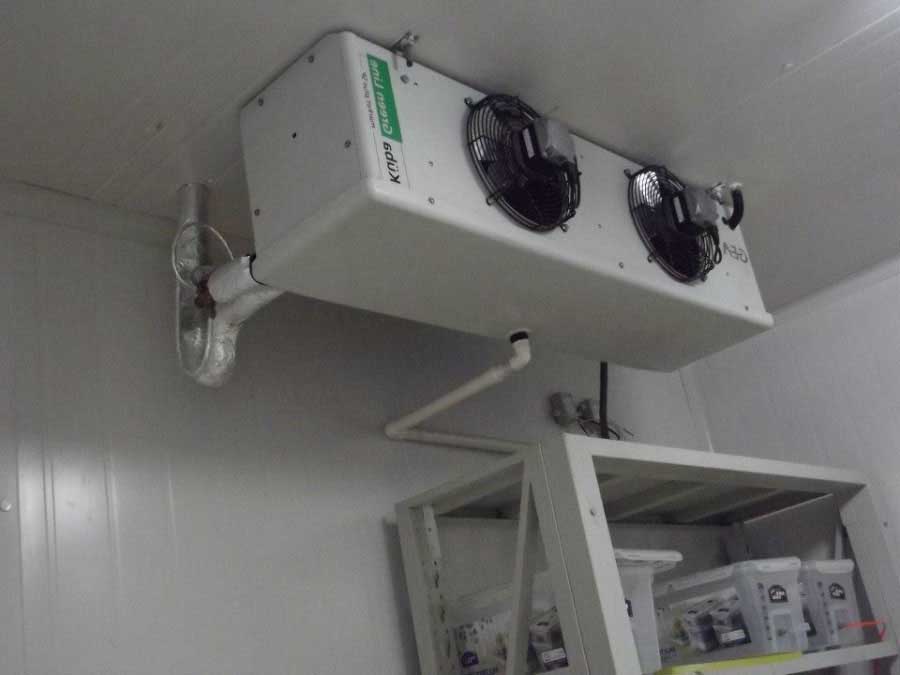

Начните с монтажа внутреннего блока в холодильной камере. Закрепите его на потолке (например, ближе к противоположной от входа стене) с помощью металлических шпилек и болтов.

Затем, подключите нижнее отверстие испарителя к канализации (используйте сантехническую трубу подходящего диаметра, обычно 40 мм). Или просто выведите трубу за пределы камеры в предусмотренную для сбора конденсата емкость (часто используют 19-литровую бутыль для воды, периодически ее меняя).

После этого, можно повесить на стену внешний блок (конденсатор). В нем есть прорези под саморезы.

Переходим к отверстию в стене под медные трубки и кабель. Просверлите его так, чтобы можно было связать коммуникациями внешний и внутренний блоки. Диаметра 50 мм обычно достаточно.

Как только вы выполнили все вышеперечисленное, пригласите механика по холодильному оборудованию, чтобы он грамотно проложил медные трубы (при подключении не обойтись без сварки, тут нужен опыт) и управляющий кабель между блоками. Произвел вакуумирование системы специальным насосом и заправил фреон. Эти операции лучше доверить профессионалу, к тому же вся тяжелая работа уже проделана вами, заплатить придется всего лишь 3-5 тысяч рублей.

Для информации приведем цены на популярные модели моноблоков и сплит-систем компании Polair:

Цены на холодильные и морозильные моноблоки:

Модель	° С	Объем, куб.м	В	Цена, руб
MM 109 SF	-5 … +5	3,5 — 9,5	220	40 770
MM 111 SF	-5 … +5	4 — 10,1	220	45 090
MM 113 SF	-5 … +5	5,5 — 11,4	220	48 510
MM 115 SF	-5 … +5	6,5 — 12,6	220	50 850
MM 218 SF	-5 … +5	9,7 — 16,0	220	57 630
MM 222 SF	-5 … +5	12,5 — 19,5	380	60 180
MM 226 SF	-5 … +5	15,7 — 21,0	380	63 830
MM 232 SF	-5 … +5	28 — 30,0	380	97 310
MB 108 SF	-20 …-15	2 — 5,2	220	49 950
MB 109 SF	-20 …-15	2,6 — 7	220	54 440
MB 211 SF	-20 …-15	4,7 — 10,7	220	62 010
MB 214 SF	-20 …-15	6 — 13,6	380	72 940
MB 216 SF	-20 …-15	7,2 — 16,8	380	79 140

Модель	° С	Объем, куб.м	В	Цена, руб
SM 109 SF	-5 … +10	3 — 10,5	220	49 200
SM 111 SF	-5 … +10	4 — 12,5	220	51 990
SM 113 SF	-5 … +10	6 — 17,5	220	54 510
SM 115 SF	-5 … +10	7 — 19,8	220	63 840
SM 218 SF	-5 … +10	9,5 — 25,5	220	72 670
SM 222 SF	-5 … +10	12 — 32,9	380	79 520
SM 226 SF	-5 … +10	16 — 40,6	380	85 280
SM 232 SF	-5 … +10	25,8 — 53	380	109 320
SM 337 SF	-5 … +10	18,0 — 50,0	380	110 680
SM 342 SF	-5 … +10	21,0 — 54,0	380	125 190
SB 108 SF	-20 …-15	2,9 — 6,9	220	63 150
SB 109 SF	-20 …-15	3,6 — 9,0	220	69 640
SB 211 SF	-20 …-15	6,0 — 13,4	220	73 620
SB 214 SF	-20 …-15	7,1 — 15,9	380	80 170
SB 216 SF	-20 …-15	9,8 — 21,1	380	84 760
SB 328 SF	-20 … -15	14,0 — 33,0	380	120 060
SB 331 SF	-20 … -15	15,6 — 38,0	380	142 900

Обладая простейшими навыками работы с инструментом, вполне возможно сделать холодильную камеру своими руками. В результате получится помещение, обладающее индивидуальными преимуществами: нужного размера, температурного режима и мощностью охлаждения. При этом вы значительно сэкономите на монтаже, а также будете в курсе всех особенностей вашей камеры.

Создание мини-холодильника DIY для рабочего стола или автофургона по низкой цене!

Я хотел сделать мини-холодильник для использования во время работы в мастерской или в офисе, но он также мог бы хорошо подойти для автофургона! Это хороший проект для любого, кто увлекается электроникой или хочет получить идею для чего-нибудь классного.

Это не совсем «дешевый» проект, но и не очень дорогой. В мини-холодильнике может не быть места для хранения холодильника традиционного размера, но они могут предложить многие из тех функций, которые вы ожидаете от более крупного прибора, например, ящик для овощей.

Для начала присоедините блок к радиатору. Поместите радиатор в коробку таким образом, чтобы переключатель был обращен внутрь. Если хотите, вы можете заранее украсить картонную коробку, чтобы она выглядела как холодильник, покрасив ее, порезав дверь и используя клейкую ленту для ее укрепления. Поместите кусок металлолома сверху радиатора.

Чтобы получить удовольствие от освещения, добавьте в список расходных материалов светодиод с питанием от батареи и установите его внутри холодильника

ВНИМАНИЕ ОБЕСПЕЧИВАЙТЕ работу с электроникой, особенно с питанием от сети. Убедитесь, что вы знаете, что делаете, или проконсультируйтесь с экспертом. Если штепсельные вилки переменного тока соединяются с алюминиевой фольгой или чем-то еще, что передает энергию, это может привести к летальному исходу при прикосновении

Список поставок:

2x электронные холодильные модули
Термостат
Источник переменного тока в постоянный (12 В, 15 А)
Холодная белая светодиодная лента
Проводные клеммы
Термоусадочные трубки
Сетевой штекер переменного тока
Штепсельная вилка 12v
Мгновенная кнопка
Алюминиевый держатель канала
Алюминиевая лента
Самоклеящаяся резиновая прокладка
Белая наклейка
Акриловое стекло
MDF
пенопласт
Дверные ручки (используются как ножки)
Алюминиевый руль (на крышке)
Алюминиевые углы
Аэрозольная краска + прозрачное покрытиеsiamagazin.com

Вы когда-нибудь играли с пластинкой Пельтье? Это действительно классные компоненты, которые выглядят как керамический бутерброд, и когда вы включаете в них питание, одна сторона нагревается, а другая становится холодной!

Джозеф решил, что хочет попробовать сделать свой собственный мини-холодильник из Пельтье, как это обычно делают большинство современных мини-холодильников в наши дни.

Плита Пельтье, которую он использует, потребляет 3,5 А при напряжении около 12 В, то есть около 50 Вт, и если вы не укажете теплоотвод, вы можете сжечь его за считанные секунды. Элементы Пельтье заботятся только о разнице температур между двумя сторонами — если вы не отведете тепло от горячей стороны, он скоро перегреется и разрушится.

Джо использовал пенополистирольный кулер для холодильника с парой компьютерных радиаторов и вентиляторов для плиты Пельтье, а также ПИД-регулятор температуры, который он купил на eBay. Внешний теплоотвод отводит избыточное тепло, вырабатываемое пластиной Пельтье, а внутренний помогает распространять охлажденный воздух вокруг внутренней части пенополистирольного охладителя. ПИД-регулятор позволяет ему установить предпочтительную температуру для поддержания в коробке, которая затем будет контролировать выходы, чтобы поддерживать ее таким образом.

Для питания всего этого он использует модифицированный компьютерный блок питания ATX — но если вы находитесь в дороге, вы также можете подключить его к розетке 12 В вашего автомобиля!

hackaday.com

Как сделать морозильную камеру своими руками

Рекомендации по эксплуатации самодельной камеры

Видео: расчет холодильной камеры

Полезные советы и рекомендации

Выбор подходящего места для установки морозильника

Близкое знакомство с устройством и его работой

Монтаж двери
