Монтаж СИП по деревянным стенам и сайдингу
А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?
Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.
Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.
Данный вариант широко распространен, но имеет как преимущества, так и недостатки.
- вся конструкция выглядит более эстетично
- вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
- обеспечивается дополнительная механическая защита
- лишние затраты на металлорукав и крепления к нему
- как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
- помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения
При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.
Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.
У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.
Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.
Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий
Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».
Что такое слайдерные системы креплений
Пример использований слайдерной системыТипы фасадных креплений не ограничиваются теми, что перечислены выше. Существуют аналоги, которые отличаются от них, как по конструкции, так и по предназначению. Пример этому — слайдерное крепление фасадов. «Sliding systems», в переводе с английского, означает «раздвижные системы». По сути — это конструкции, в коих непрозрачные или прозрачные перегородки, двери, стены, окна, оборудованные особой фурнитурой, передвигаются по рельсам (с направляющими). Раздвижные системы фасадов для офисов, домов, общественных зданий дают возможность существенно увеличить площадь светового проема, создать панорамный обзор, сэкономить место либо использовать его по-новому. Раздвижные системы могут устанавливаться, как внутри помещений, например это может быть крепление фасада к холодильнику, мебели и т.д., так и снаружи современных фасадов зданий.В конце статьи вы можете просмотреть видео, касающееся ее темы.
Заводим внутрь дома
Если материал дома не изготовлен из горючего материала, тогда ввод кабеля можно сделать открытым. Когда СИП будет доведен до места ввода внутрь жилого помещения. При заведении электричества в здание часто возникают споры по поводу того, какой метод прокладывания лучше. Одни считают, что ввод СИП можно сделать прямо внутрь, а другие, что обязательно необходимо во время монтажа сделать ввод с разветвлением, используя стандартный электрический кабель с медным сечением.
Так как в помещении рекомендуется использовать подачу электричества через медные жилы, а алюминиевая конструкция подходит только уличной прокладки, то второй вариант правильный. Однако сторонники первого способа считают, что если СИП способен выдерживать воздействие различных негативных факторов на улице, то в помещении он вряд ли будет уступать медному шнуру.
Специалисты в области электротехники, а также нормы ПУЭ предусматривают прокладывание в частных домах и квартирах именно кабеля из меди. Медь является более подходящим проводником для электричества, имеет более высокие показатели за исключением стоимости (значительно выше). Необходимо сделать соединение между ними в распределительном щитке с подключением дополнительно оборудования и клемм. Монтаж с плавным переходом должен осуществиться с учетом разницы сечений жил. Так как у меди сопротивление больше, то и сечение должно быть несколько меньшим.
Нужно обязательно учесть, что СИП является жесткой конструкцией и плохо гнется. Это существенно усложняет его монтаж в распределительном щитке и при вводе в здание. Одним из лучших методов при монтаже электрической сети в доме считается тот, в котором применяются дополнительные двух- или четырехполюсные автоматы ( в зависимости от числа фаз в кабеле). Тогда ввод СИП будет осуществлять в автомат, а затем и стандартный «домашний» кабель.
Прокладка кабеля по фасаду здания
Компания «Промальпстрой», с 1999 г. работающая на рынке промышленного альпинизма, предлагает своим клиентам выполнение различных высотно-монтажных работ. Нашими сотрудниками выполняется отделка фасада, подъем грузов, клининговые работы, прокладка кабелей по фасаду здания, ремонт кровель и др. Заказывайте услуги по тел. (495) 662-67-85.
Согласно Правилам устройства электроустановок, п. 2.3.15., прокладка кабельных линий должна быть такой, чтобы в дальнейшем избежать возникновения опасных механических напряжений и повреждений.
Прокладка кабеля методом промышленного альпинизма Скрытый монтаж кабеля в металлическом коробе Способ установки кабельных линий зависит от конструкции зданий
Обычно кабель монтируют наружным (с помощь скоб) или скрытым способом (в штрабах или в металлических коробах). Лучшая защита кабеля – его прокладка по фасаду здания в коробах. Если защита кабеля от механических повреждений не нужна, то его можно проложить в гофротрубе ПВХ с креплением скобами к стене или тросу. Способ монтажа кабеля зависит от конструкции и архитектурных особенностей фасада здания. Например, прокладка кабеля за вентилируемым фасадом предусматривает скрытую установку в стальной трубе и последующее крепление к конструкции.
Прокладка абонентского кабеля связи по фасаду здания должна выполняться в соответствии с требованиями Инструкции по проектированию систем связи РМ-2798. Монтаж кабеля рекомендуется осуществлять скрытым способом, в штрабах и углублениях.
Цены на услуги по прокладке кабеля по фасаду
| Вид работ | Ед. изм. | Цена, руб. |
| Прокладка электрокабеля открытым способомКабель крепится к фасаду клипсами | п. м | от 100 |
| Прокладка электрокабеля закрытым способомКабель укладывается в гофру или короб, затем крепится к фасаду | п. м | от 120 |
Заметки заказчику
- Мы успешно занимаемся утеплением фасадов, прокладкой кабеля, герметизацией окон, отделкой фасадов, а также другими высотными работами на территории Москвы и Московской области.
- Производим работы за наличный и безналичный расчет.
- Принимаем заказы от частных лиц и организаций.
- Владеем всеми необходимыми документами для производства работ.
- Обладаем современной техникой и снаряжением.
- Готовы бесплатно выехать на объект для подробной консультации и уточнения деталей заказа.
- Выезд сотрудника можно заказать по тел. (495) 662-67-85 или по электронной почте info@promalp.com.ru
- Даем гарантии на безопасное проведение работ
Этапы прокладки кабеля по фасаду здания
Работы по установке кабельных линий имеют определенную последовательность и осуществляются в несколько этапов.
- На начальном этапе разрабатывается проект прокладки с учетом существующих нормативов. После его согласования закупаются материалы для монтажа: кабели, гофрированные трубы, металлические короба, крепежи, наконечники и проч. Согласовывается использование специальной техники, например, автовышки.Горизонтальная прокладка кабеля по фасаду здания подразумевает его жесткое закрепление у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт.
- На этом этапе размечают и сверлят подходящие отверстия на фасаде здания, в которые устанавливают стальные гильзы. Вдоль фасада монтируется металлический короб, в который укладывается и закрепляется провод.Вертикальный монтаж кабеля по фасаду здания предусматривает его закрепление таким образом, чтобы избежать деформации оболочек и не нарушить соединения жил в муфтах под действием собственного веса кабеля.
- После окончания внешних работ кабель прокладывается в электрощитовой и подключается к выключателю.
Высотные монтажные работы
Высотные монтажные работы выполняют промышленные альпинисты. В сферу услуг этих специалистов входят: покраска и ремонт, мойка и чистка фасада, окон или витрин в высотных зданиях, пескоструйная очистка, покраска и антикоррозийное покрытие металлоконструкций, проч.
Высотные электромонтажные работы
Электромонтажные работы на высоте, которые выполняются альпинистами, требуют определенной квалификации монтажников и у них наличия допусков .
Монтаж ввода внутрь дома
Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.
Как СИП поддерживает горение можно увидеть в этом ролике:
Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.
На что еще стоит обратить внимание при данном монтаже СИП:
- если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
- перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.
Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

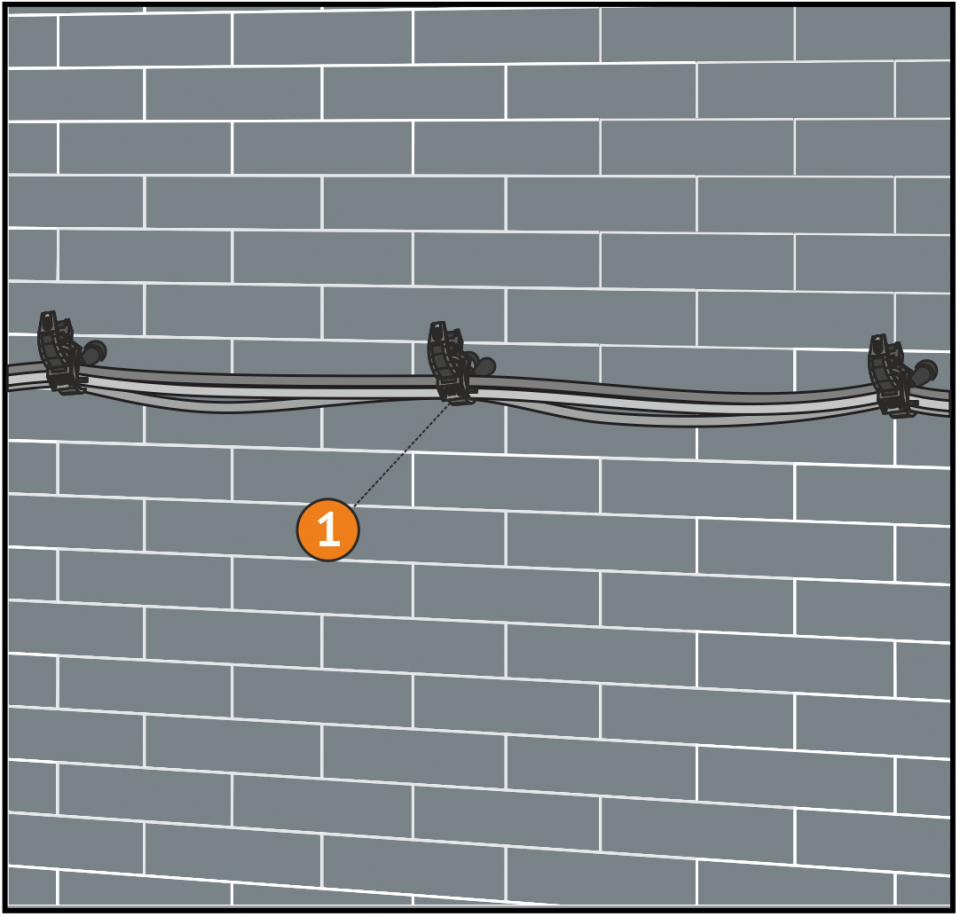

Прокладка по стене
Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.
Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.
Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля
Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.
Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.
Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций. Не допускается использование крепежных элементов, которые предназначены для иных целей
Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений
Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.
Как правильно монтировать СИП
Перед тем, как его монтировать, нужно измерить расстояние от опоры до дома. Оно должно быть не более 25 м. Затем нужно приобрести необходимое оборудование и инвентарь.
Расстояние между домом и магистральной линией электропередач должно составлять не более 25 м
Самонесущий изолированный провод закрепляется на опорном столбе, затем проводится к фасаду, на котором он фиксируется и подключается к дому.
Необходимая арматура
Для монтажа потребуются:
- зажимы в соответствие с количеством жил провода. Обычно берут от 2 до 4 зажимов;
- лента из оцинкованной стали необходима для его крепления к опорному столбу (достаточно 1 м);
- кронштейны. К дому они крепятся анкерами, а к столбу ЛЭП бандажной стальной лентой сверху и снизу. Электрический столб сверлить нельзя, поэтому анкеры для их фиксации на нем не используются;
- скрепы-букели. Они нужны для крепления ленты к опорному столбу;
- машинка для фиксации ленты и скрепов на столбе;
- защитные колпачки для кабеля.
Процесс в действии
Монтаж проводится поэтапно в следующем порядке.
- Установка анкеров и протяжка провода.
- Разводка по фасаду и наращивание провода.
- Ввод кабеля в шкаф учета.
- Подключение к автомату.
Разберемся более подробно, как монтируют СИП на каждом этапе.
Установка анкеров и протяжка провода
Монтаж провода СИП на опорах начинается с установки анкеров и протяжки провода. Он выполняется следующим образом:
- К столбу ЛЭП крепится кронштейн. Он оборачивается стальной бандажной лентой в верхней и нижней части. Сама лента фиксируется к столбу букелями.
- В анкерный зажим, из которого вынут клин, протягивается провод, а затем фиксируется этим же клином.
- Вилка зажима помогает закрепить провод на кронштейне.
- С помощью прокалывающих зажимов происходит подсоединение проводов к магистральной линии и ответвлению сети к дому.
- Чтобы провода закрепить, центральный болт закручивают до тех пор, пока он не отпадет. Их концы закрывают защитными колпачками.
- К фасаду дома кронштейны крепятся болтами.
- На них надеваются анкерные зажимы таким образом, чтобы провода были хорошо натянуты от столба к зданию.
Разводка по фасаду и наращивание провода
Оставшиеся концы провода на фасаде дома ведут по нему к распределительному элетрощиту. Если кабеля не хватает, то его наращивают. Соединяют провода с помощью прессующей гильзы.
Если такой гильзы нет, то можно использовать плашечные или ответвленные зажимы. После наращивания кабеля его заводят внутрь электрощитка, если он расположен на улице.
Ввод кабеля в шкаф учета
Ввод СИП в шкаф учета, если он расположен внутри дома, ставит хозяина перед выбором. Он должен решить, завести его во внутренний электрощит или менять провода СИП на кабель внутренней разводки ВВНнг уже на улице.
Единого мнения на разрешение данной проблемы не существует. Специалисты давно спорят, как подключить СИП правильно. Одни электрики считают, что СИП — жесткий кабель, изготовлен из алюминия и заводить его внутрь нежелательно. Они рекомендуют соединить провода на улице прокалывающими зажимами, а затем вводить внутрь распределительного устройства внутри частного деревянного дома.
Другие утверждают, что СИП не страшны негативные воздействия окружающей среды: дождь, ветер, солнечные лучи, ветки деревьев, значит, он окажется надежным и внутри помещения.
Подключение к автомату
Лучший способ подключения— электроустановка дополнительного автомата в отдельном блоке снаружи дома. Подключенный автомат снаружи дома сбережет электропроводку внутри него от короткого замыкания. Отверстие ввода желательно армировать стальной заземленной трубой, чтобы быть уверенным в безопасности конструкции.
При подключении СИП к автомату рекомендуем воспользоваться кварцвазелиновой пастой и термоусадкой
Чтобы не было нареканий от организаций, в частности от Энергосбыта, желательно бокс опломбировать. Внутри здания ставится другой автомат в распределительном щитке рядом со счетчиком по номиналу ниже автомата снаружи. Подключаемый к нему через вводное отверстие кабель ВВГнг помещается в гофротрубу.
Скрутка двух проводов (кабелей) как продолжение один другого
Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.
Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.
Подключение к приборам учёта
Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

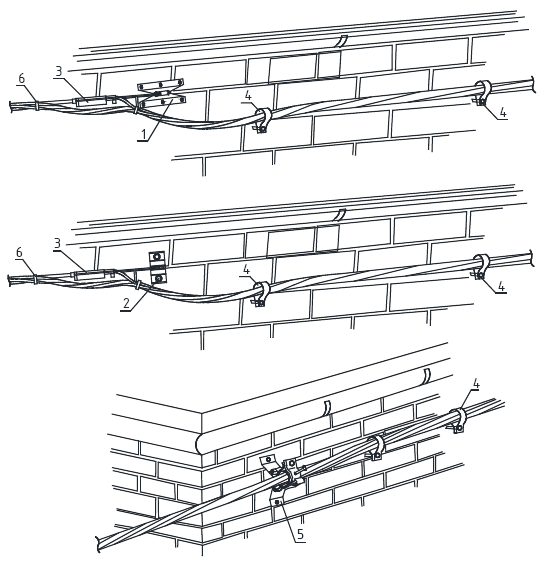

Фасадные крепления СИП для кирпичного и деревянного дома.
Способы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.
Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.
А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому
Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху
Виды электропроводки для укладки в земле
Каждый вид электросети имеет специфическое предназначение и используется для решения определенных задач. Энергоснабжение того или иного здания осуществляется воздушным путем или в земле. Рассмотрим укладку электропроводки в грунте и в воде.
Основные виды, которые часто применяются:
- Бронированный ВБбШв – имеет 3 слоя изоляции, применяется для прокладки кабеля под дорогой и в грунте.
- ВВГ с двойной изоляцией – несмотря на 2 слоя изоляции идеально подходит для укладки провода в земле.
- СКЛУ, АСКЛУ, ОСКУ, АОСКУ – бронированный электрокабель в свинцовой оболочке, может быть как медный, так и алюминиевый. Применяется кабель для прокладки в воде.
- ААшв, ААшп, АВВГ, ААБл – популярные марки. Применяются в грунтах с невысокой коррозионной активностью.
- ААшв, ААБ2л, АСБ, АСПл – силовые кабеля для прокладки в земле. Применяются в грунтах с невысокой коррозионной активностью.
- ААШп, ААПл2Шв, ААшв – для прокладки в земле. Применяются в грунтах с повышенной коррозионной активностью.
- ПвКШп – имеет усиленную проволочную броню. Используется в северных областях в мерзлых грунтах.
В основном для укладки в земле применяется бронированный электрокабель. Он отлично защищен от механических повреждений, имеет несколько слоев изоляции, не требует дополнительной защиты при укладке. Другие марки электропроводов, которые также предназначаются для укладки в грунт должны использоваться в специальные ПВХ-трубы.
Для прокладки кабеля под дорогой следует дополнительно использовать в траншеи, закрытые бетонными плитами, которые обеспечивают защиту от механических повреждений линии. Вывод траншеи за линию дороги должны соответствовать нормативным требованиям. Такие работы в основном согласовываются с дорожными службами.
Кабель для прокладки в воде осуществляется ручным или механическим способом.
Ручной способ применяется через мелководные реки, где нет необходимости привлекать технику.
Механический способ подразумевает привлечение специального понтона, на котором располагается барабан с электрокабелем. При движении понтона от одного берега к другому при помощи лебедки, кабель постепенно раскручивается и укладывается на дно водолазами. Укладка электропроводки таким способом может осуществляться и в зимнее время со льда.
Как нельзя проводить разводку в деревянном доме — оценка эксперта в видеоформате
Монтаж кронштейнов и зажимов
Когда будет определена точка ввода, на этом месте выполняется монтаж крюка (кронштейна). Так как арматура монтируется на стенах, ее крепление осуществляется с помощью анкерных болтов, а не бандажной ленты. А уже к самому кронштейну самонесущий изолированный провод крепится с помощью анкерного зажима. Причем для прокладки по фасаду рекомендуется выбирать модели с меньшей разрушающей нагрузкой. Дело в том, что при очень мощном анкере можно столкнуться с повреждением фасада здания, из которого будет буквально вырван кусок стены. Если анкерный зажим выдерживает меньшее усилие на разрыв, то стена дома останется целой, так как провод просто сорвется с крепежа.
Кронштейн устанавливается на стене со следующим порядком действий:
- сначала на поверхности наносится метка для крепежных отверстий с соблюдением минимального отступа от угла дома 100 мм;
- затем сверлятся отверстия нужного диаметра и глубины, исходя из выбранных болтов, что обычно делается с помощью аккумуляторного перфоратора;
- в полученные отверстия забиваются дюбеля;
- завершающий этап – установка и закрепление кронштейна с помощью болтов.
При монтаже на стене каркасного дома важно помнить о расположении внутренних стоек, к которым и будет крепиться кронштейн.
Особенности слайдерных систем крепления
Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки
Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.
С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.
Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.
Ошибка №15 – Стяжки
Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.
После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.
Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.
В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.
Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.
Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.
https://youtube.com/watch?v=bOJZ6rr4JJk%3F
Виды хомутов для СИП
Большинство из зажимов позволяют одновременно крепить два провода СИП. Нужно лишь использовать дополнительный хомут. Экономия материалов и свободного места при этом вас очень обрадует.
Только не вздумайте использовать обычные кабельные хомуты для этого. Хомуты для СИП толще, шире и гораздо прочнее. Имеют двойную усиленную застежку.
И самое главное — пластмасса из которого они сделаны, стойкая к ультрафиолету. Такой хомут провисит на улице долгие годы без потери своих качеств.
Хомут EnstoХомут IEKХомут SicamХомут Niled
Хомут для СИП Ensto PER 15, PER 26, PER 14.1
Хомут для СИП IEK XC
Стяжной ремешок Sicam CCD
Стяжные хомуты Niled
Некоторые в погоне за экономией, вместо стандартных фасадных креплений СИП предпочитают покупать похожую расходку для труб.
Делать этого нельзя, так как данные изделия опять же не рассчитаны на уличный монтаж. Через год эксплуатации (зима-лето) резиновые уплотнения рассохнуться и своими краями такой крепеж задерет изоляцию. Кроме того ни о каком безопасном расстоянии от стен уже не может быть и речи.
Кирпичная, бетонная или каменная стена
Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.
В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).
Во втором случае кабель укладывают в металлическом электротехническом коробе. В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.
Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.
Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.
Видео «Подключаемся к сети от столба»
ЛЭП — это то, к чему очень легко и удобно подключить собственную домашнюю электросеть
Важно лишь знать, как правильно это сделать. В этом вам поможет видео. 08.03.2016 at 11:51 дп
