Что такое проходной выключатель
Внешних различий никаких нет, но они кроются глубже, в обычном по одному входу и выходу, в то время как у проходного 1 вход, и 2 выхода. Данная схема позволяет не разрывать электрическую цепочку, а перенаправлять ее.
Чтобы определить, является ли проходной переключатель одинарным, нужно сделать следующее. В его устройстве должно присутствовать 3 медных контакта, для определения каждой и исключения вероятности перепутать их, нужно использовать мультиметр. Он устанавливается в режим подачи сигнала, при касании должен быть звук, который свидетельствует о наличии контакта.
Немаловажным отличием является используемый тип коммутации. У типовых переключателей используется двухжильная, в то время как у проходных в три жилы.
Такие устройства предназначены работать в местах, расположенных на разных концах помещения, либо коридора. При нажатии на клавишу одного из переключателей происходит замыкание цепи, вследствие чего появляется свет. Затем, при повторном нажатии цепь уже размыкается, лампа гаснет.
Подключение проходного выключателя

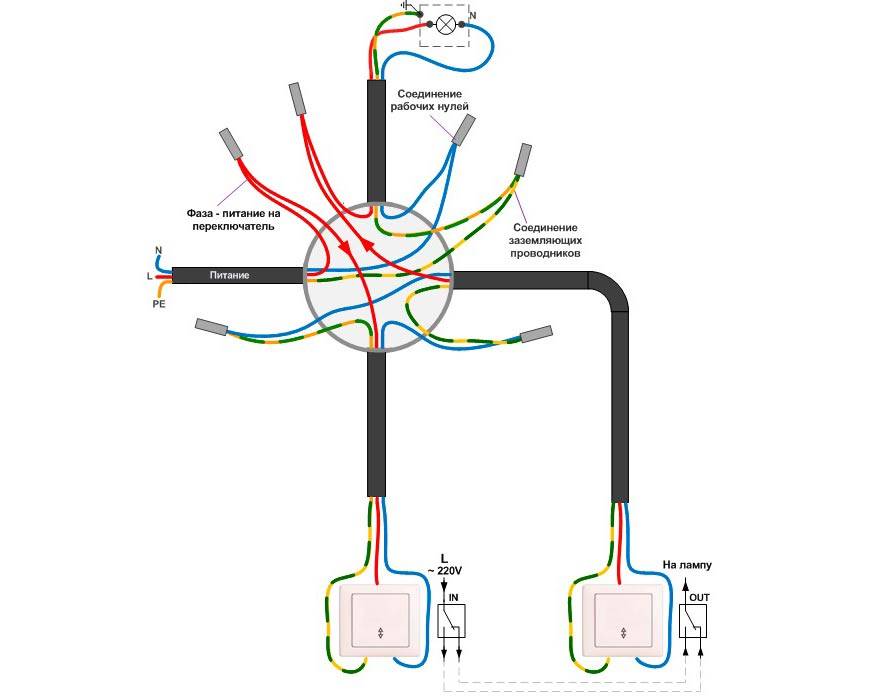

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:
- Провод ноль выводится непосредственно на источник света.
- Заземление – туда же.
- Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.
Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

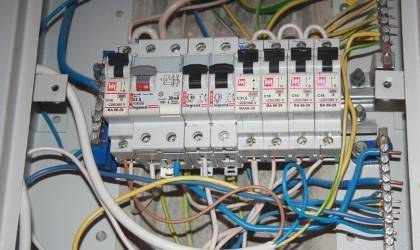

Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция
Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.
Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

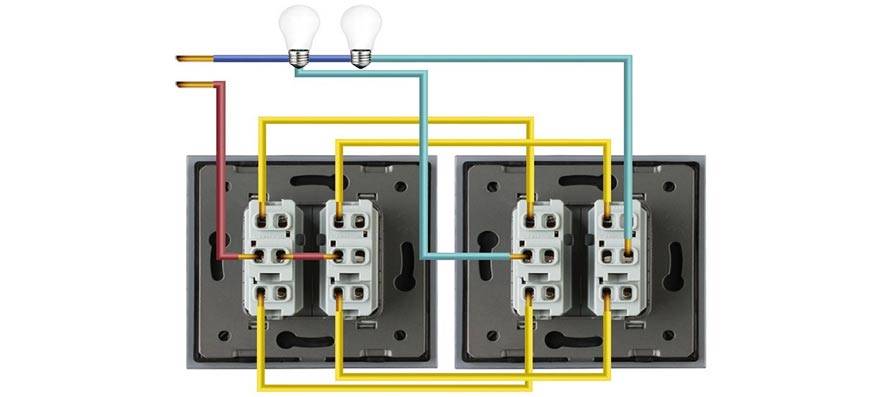

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:
- его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
- а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.
При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.
Как подключить проходной выключатель одноклавишный
Необходимость применения проходного выключателя возникает в тех помещениях, где возвращаться к входному выключателю не получается. Это, например, длинный коридор в офисе или дома с дверьми в разные комнаты, на входе включил свет и при входе в нужную комнату выключил свет другим выключателем. Или проходишь на второй этаж по лестнице и включил свет на одном этаже, а выключил на втором.

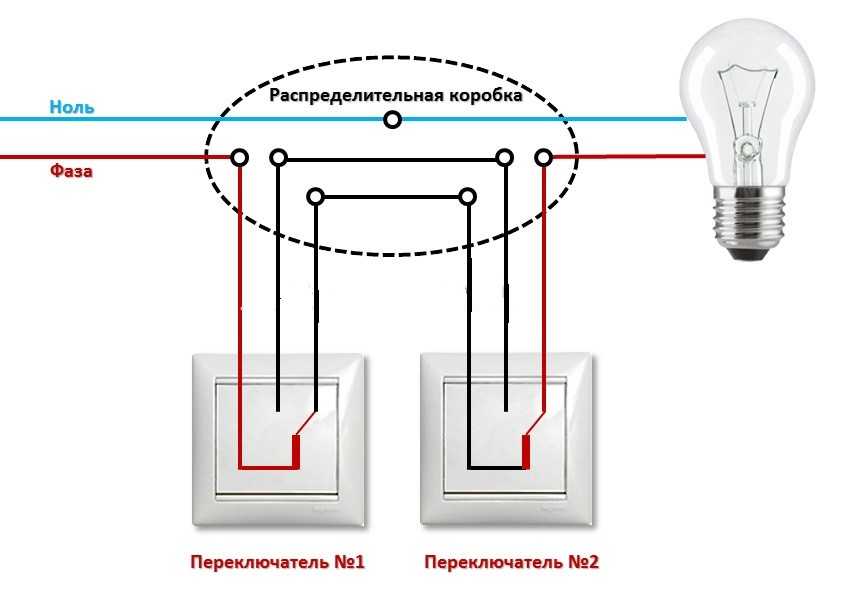

Основной режим работы проходных выключателей — это управление одним источником света с 2-х мест. Для монтажа такой системы понадобится трехжильный кабель и два проходных одноклавишных выключателя.
Фаза проходит через оба выключателя и попадает на лампочку. Поэтому всегда на одном из проводов между переключателями есть фаза, помните об этом во время ремонта.
Схема соединений
Для правильного монтажа обязательно прозвоните контакты переключателя и найдите общий контакт и выходы. Как сказано выше, они могут быть на разных сторонах.
Схема переключателя может находиться на корпусе с обратной стороны, обозначаться контакты на корпусе могут по-разному: цифрами, буквами, стрелочками. Поэтому лучше прозвонить контакты измерительным прибором, чтобы не ошибиться.
Пример. Устанавливаете тестер в положение прозвонки (звуковой сигнал при замыкании щупов) или в измерение сопротивления с минимальным диапазоном.
Находите общий контакт, для этого на любой контакт ставим один щуп, а второй щуп по очереди ставим на два других контакта. И при этом клавишей включения меняем состояние переключателя на противоположное и видим на экране тестера значение сопротивления около нуля. Если так и есть, то нашли общий контакт, если нет, то повторяем измерения с другим контактом.
На общий контакт подключаем 3-х жильный кабель и именно тот провод, по которому идет фаза. Другие два провода из кабеля подключаем к двум другим контактам.
Другой трехжильный кабель из распределительной коробки подключаем на второй проходной выключатель по схеме. Здесь общий контакт выключателя будет подключен к проводу, который идет на лампу.
В распределительной коробке соединяем провода согласно схеме подключения проходных выключателей.
Обязательно. При любых работах с электропроводкой и электрооборудованием обязательно обесточьте этот участок помещения, путем выключения автомата возле счетчика, отвечающего за этот участок проводки.
Как сделать проходной выключатель самостоятельно и установить его?
Сразу стоит сказать, что несмотря на, казалось бы, небольшие отличия, проходной переключатель стоит намного дороже обычного. Поэтому многие умельцы, решив сделать управление освещением из нескольких мест, предпочитают мастерить такие устройства самостоятельно, тем более что для человека с руками, откуда надо, это не так уж и сложно. Итак, рассмотрим, как сделать проходной выключатель из обычного, который можно купить на любом рынке или в магазине электротоваров.
Переделка обычного переключателя в проходной не займет много времени
В принципе переделка обычного выключателя в проходной состоит в том, чтобы в схему устройства добавить третий контакт. Для этого желательно приобрести, а может у кого-то уже есть, два выключателя, на одну или пару клавиш, сделанных одним производителем.
Очень важно, чтобы переключатели были одного размера. Если будете приобретать двухклавишный выключатель, то нужно убедиться что у них есть возможность перемены клемм местами таким образом, чтобы разрыв и замыкание каждой из цепей осуществлялось независимо друг от друга
В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая
В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая.
Теперь рассмотрим поэтапно процесс переделки обычного выключателя в проходной.
Фото этапа
Описание процесса
Берем обычный накладной одноклавишный выключатель.
Отверткой аккуратно подковырнуть клавишу устройства (как правило, они оснащаются клипсами)
Осторожно выдавить из корпуса сердцевину выключателя. Отжать зажимы корпуса внутреннего механизма выключателя. Отжать зажимы корпуса внутреннего механизма выключателя
Отжать зажимы корпуса внутреннего механизма выключателя.
Одну из клемм вынимаем из гнезда.
Переустанавливаем контакт напротив другого.
Устанавливаем на контакты «коромысло».
Собрать корпус обратно и переделка закончена.
Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.
Перед тем как установить проходной выключатель нужно ослабить распорочные лапки, подключить провода в соответствии со схемой, вставить в монтажную коробку и обратно закрутить винты зажимов.
Более детально процесс переделки можно увидеть в представленном видеосюжете:
Watch this video on YouTube
Схемы подключения двух лампочек
Существует подключения двух и более светильников:
- к одноклавишному выключателю;
- к двухклавишному выключателю;
- к проходному переключателю.
Принципы установки схожи, но и есть свои особенности.
Одноклавишный выключатель
Для подключения двух и более ламп к выключателю, контакты присоединяем к фазе и нулю. Используем параллельное подключение. От распределительной коробки по порядку идет нулевая линия. Фазу соединяют ко вторым контактам
Важно хорошо закрепить провода клеммным колодком, с помощью винтов или пружиной (тип WAGO), где зажимается провод
Подключение двух и более светильник к одному выключателю. На каждом есть надпись максимальной нагрузки. Эту нагрузку и учитывают при расчете мощности.
Двухклавишный выключатель
Присоединение похоже на одноклавишное соединение
Перед началом работы важно найти контакты. Их схему можно посмотреть на обратной стороне выключателя
В двухклавишном приборе имеются: общий и два отдельных контакта. Провод фазы вводит из розетки или распределительной коробки. Два вывода регулируют светильники. При присоединении ввод находится внизу, выводы – вверху.
Таким же способом присоединяется выключатель с тремя клавишами. Только добавляется дополнительная клемма и еще дополнительный вывод.
Проходные переключатели
Чтобы подключить проходной переключатель:
- Для начала снимаем клавишу и рамку.
- Без рамки видим три клеммы.
- Выбираем общую клемму по схеме (сзади розетки). Если схема не понятна, тогда проверяем индикаторной отверткой или тестером.
- На общую клемму подключаем фазу с кабелем питания. На остальные – два оставшихся провода.
- Выключатель собираем и закрепляем в подрозетник.
- Со вторым выключателем делаем так же.
Итак, можно выбрать любой способ подключения, в зависимости от помещения и выбора светильников.
Известные производители проходных переключателей
Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.
Проходные переключатели фирмы Legrand
Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.
Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.
Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.
У проходного выключателя, в отличие от обычного, три проводимых провода
Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.
Популярный модельный ряд проходных переключателей
Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.
В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.
Цветовые решения для переключателей из серии Celiane
Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.
В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.
Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.
При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем
Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.
Как подключить проходной выключатель: видео схемы подключения
https://youtube.com/watch?v=9cG_VmdR4uk
Купить хороший выключатель
Если надо заменить выключатель по каким-то причинам, самое время задуматься и о других мелочах. Стоимость выключателя расходами сложно назвать чаще всего. Другое дело, что может не оказаться желания его менять своими руками. Придётся потратить больше денег, оплатить услуги специалиста.
Опасно ремонтировать элементы электросети самостоятельно: можно что-то сделать неправильно, допустить ошибку. Никто не вправе запретить своими руками совершенствовать, менять, ремонтировать электросеть в квартире, любые её элементы хозяину жилья, мастеру на все руки, любителю похлопотать по хозяйству. Такого закона нет. Но поставить на кон имущество, здоровье жизнь не каждый сможет.
Всё, что нужно – отключить рубильники в щите на лестничной площадке или в доме, счётчик, взять в руки отвёртку, нож или ножницы для зачистки кабеля, демонтировать старый выключатель и приступить к установке нового. Нет в этом ничего сложного, на первый взгляд. Однако ставки велики. Хочется, чтобы оплата услуг мастера не превышала намного расходы на выключатель.
Если поставить себе такую цель, не стесняясь выбрать оптимальную модель, хороший бренд, мечта сбудется. Несколько выключателей одновременно приобрести и поменять их во всех комнатах – тоже хорошая идея.
На какой высоте выключатели расположены? Легко ли до них дотянуться? К их месту расположения быстро привыкает человек, даже при условии частых переездов, продолжительных командировок. Редко к своим ощущениям люди прислушиваются, выключая и включая свет автоматически.
Просматривая фото двойных выключателей, легко удивиться разнообразию вариантов, вдохновиться. Раз уж сложились так обстоятельства, надо менять выключатель, можно в этом случае:
- купить один, но очень хороший, известного производителя;
- заменить все выключатели в доме на более современные, интересные, красивые;
- переделать электросеть немного – изменить положение одного или нескольких выключателей;
- заменить розетку, место положения – одной или нескольких.
Оценив состояние электросети, ориентируясь на тот факт, что и так за работу электрику придётся заплатить, можно добиться лучших результатов.
Даже если самостоятельно всю работу было принято решение сделать, стоит сэкономленные средства вложить в качественный двухклавишный выключатель, приложить чуть больше усилий, чем требуется – уровень комфорта повышать помогает инициативность.
Выводы и полезное видео по теме
