Проект и схема разводки электропроводки
Лучшие электрокабеля для деревянного дома
При укладке проводов внутри частного деревянного дома допустимо использовать кабеля таких типов:
- ВВГ.
- ВБбШв.
- ПУНП.
- NYM.
Не каждому могут быть понятны эти значения, поэтому более подробно рассмотрим каждый из них.
Кабель ВВГ
Кабель с такой маркировкой, как правило содержит 2-5 жил из меди. Название провода означает такие его характеристики:
- Если впереди нет буквы “А”, значит внутренний проводника из меди.
- “В” в начале говорит о материале изоляции, которая была сделана на основе ПВХ.
- “В” в середине говорит о таком же материале внешней оболочки.
- “Г” в конце говорит об отсутствии защитного покрытия.
Реже встречается морозостойкая разновидность, с маркировкой в ВВГ-ХЛ. Для влажного и теплого климата существует вариант ВВГ-Т, стойкий к грибкам. Сечение сердечника может быть 1,5-240 мм2.
Кабель ПУНП
Использование кабеля такого типа редко выходит за пределы подключения обычных розеток и освещения. Значения букв его аббревиатуры расшифровываются так:
- Отсутствие первой буквы “А” сообщает нам о том, что проводник из меди.
- Далее “П” означает провод.
- Затем “У” — универсального и “Н” — назначения.
- И последняя буквы “П” — это форма, плоский.
Провод может содержать от 2 до 5 жил, не превышающих сечения в 4 мм2. Проводка из такого провода может укладываться как открыто, так и закрыто.
Электропровод бронированный ВБбШв
Такой проводник содержит бронированные медные жилы. Обычно их от 1 до 5, и их сечение может доходить до 240 мм2. Расшифровка название кабеля выглядит таким образом:
- “В” — изоляционный слой из пластика.
- “Б” — наличие бронированных стальных лент.
- “б” — без подложки.
- “Шв” — шланг из ПВХ, сделанный прессом.
Кабель не боится ни деформации, ни перепадов температуры. Основное направление применения, это места с риском получения механического повреждения.
Электрокабель NYM
Данное изделие практически не отличается от ВВГ. У него может быть от 2 до 5 цельных или витых жил, покрытых оболочкой из негорючего материала. Название можно расшифровать так:
- N — указание соответствия принятому немецкому стандарту.
- Y — изоляция такого проводника сделана из материала ПВХ.
- M — монтаж провода такого типа можно производить при любых условиях.
В стенах, которые будут зашиваться, может быть смонтирован как закрыто, так и открыто. Может быть проведен под землей с использованием дополнительной защитной гофры.
Какое сечение провода выбрать для 3 кВт
Чтобы определиться с нужным сечением кабеля для конкретной ветки, необходимо вычислить какая максимальная нагрузка в будущем будет через него проходить. Допустим, он будет не более 3 кВт и напряжение будет 220 В, тогда будет достаточно провода сечением 0,75 мм2.
Но такой расчет имеет место быть правильным только при открытом монтаже т не учитывает пусковые токи. Учитывая специфику подключаемого оборудования и вариант закрытого монтажа может понадобиться увеличить сечение вдвое.
Какое сечение провода выбрать для 6 кВт
При напряжении в 380 В, сечение должно быть 1 и 2 мм2 соответственно, но это при условии открытого монтажа и без учета повышенных пусковых токов. Для других условий увеличение сечения происходит по вышеописанному принципу.
Выбор материалов
Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка
Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание
Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.
Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).
Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.
Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме
Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы
Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.
Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.
Пошаговая инструкция
Современная электрическая проводка в деревянном доме: правила и действующие нормативные документы
Для выяснения точных официальных требований к инженерным системам этого вида можно использовать следующие «первоисточники»:
- «ПУЭ» («Правила устройства электроустановок»). Это собрание нормативных актов является настольной книгой любого квалифицированного электрика. Актуальной является седьмая редакция, утвержденная Минэнергетики РФ в 2002 году приказом от 08. 07.).
- Следующий профильный сборник – «ПТЭЭП» («Правила технической эксплуатации электроустановок потребителей»). Они утверждены Минэнергетики РФ в 2003 г. (приказ от 13. 01).
Если сделать электропроводку в деревянном доме по правилам «ПУЭ», будут выполнены не только необходимые формальности. Эти нормативы разработаны с учетом особенностей физиологии человека. Они помогут создать на самом деле безопасную и надежную систему.
Приведенные в нормативах сведения пригодятся для уточнения параметров защитных средств. Уже при токе от 5 до 9 мА возможны судорожные сокращения мышц. Превышение этого порога провоцирует спазмы, которые не позволяют самостоятельно оторвать руку от проводника. Критичным считают уровень 100 мА. Если направить ток в землю, человек не пострадает.
Для получения такого результата уменьшают сопротивление защитного пути с применением специализированных устройств
На нижнем рисунке показано, что заземление защищает не только человека, но и оборудование. При его наличии быстрее срабатывают защитные устройства электропроводки, уменьшается вредное воздействие на подключенную технику.
Заземление tn-c-s
Эту схему специалисты рекомендуют при монтаже мощной трехфазной электропроводки в частном доме. Здесь есть заземлитель на стороне потребителя, сделано подключение к нейтрали источника питания. Даже при обрыве этого проводника обеспечивается надежная защита.
Такую конструкцию можно использовать в качестве заземлителя
Этот контур электропроводки лучше установить неподалеку от входного щитка с прибором учета потребленной энергии. Уголки выбирают со стенками от 4 мм и более. На песчаных почвах, где удельное сопротивление высокое, их длину увеличивают до 2,5-3 м. Проводник к деревянному дому можно сделать из стальной полосы (40 х 4 мм). Сварные соединения зачищают, покрывают грунтовкой для предотвращения коррозии. Если после проверки выяснилось несоответствие сопротивления цепи действующим нормативам, добавляют необходимое количество штырей.
Точное выполнение обязательных правил монтажа электропроводки в деревянном доме можно дополнить системой уравнивания потенциалов. Суть системы понятна из названия. Специальными проводниками соединяют главную шину заземления, металлические элементы водоснабжения, вентиляции.
Такие решения применяют в душевых, ванных комнатах, бассейнах, иных помещениях с повышенным уровнем влажности
Вместо плавких предохранителей (1) в наши дни применяют автоматические выключатели (2)
Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.
Выбирают подходящие изделия с учетом нескольких факторов:
- В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
- Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
- Электрические параметры изменяются очень быстро при подключении насосов, пылесосов, других индуктивных нагрузок.
Для защиты пользователей от поражения электрическим током используют специализированные устройства («УЗО»)
Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:
- УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
- Здесь приведен пример с бойлером (6). Его корпус подсоединен к заземлению (7).
- В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
- При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.
Статья по теме:
Электрика в каркасном доме

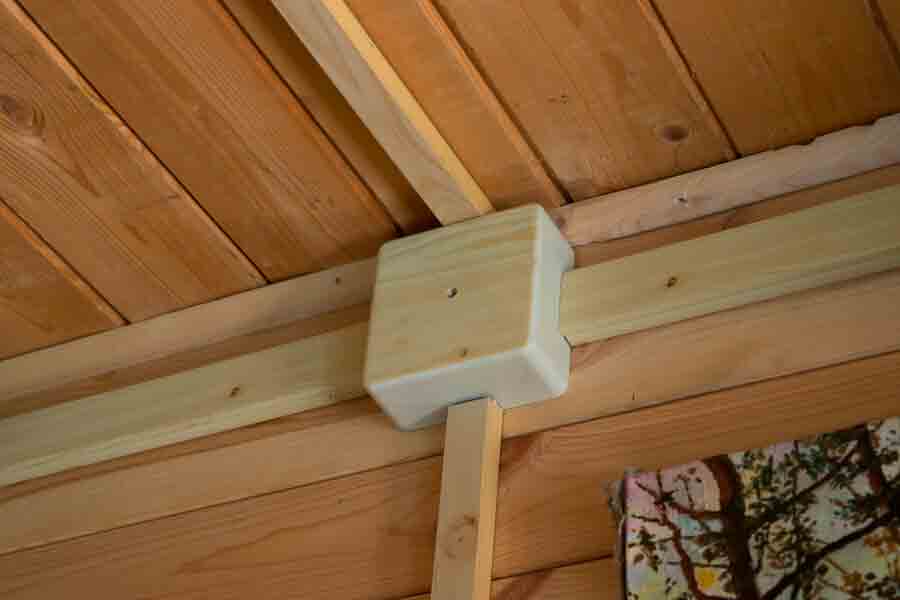

`img-67`

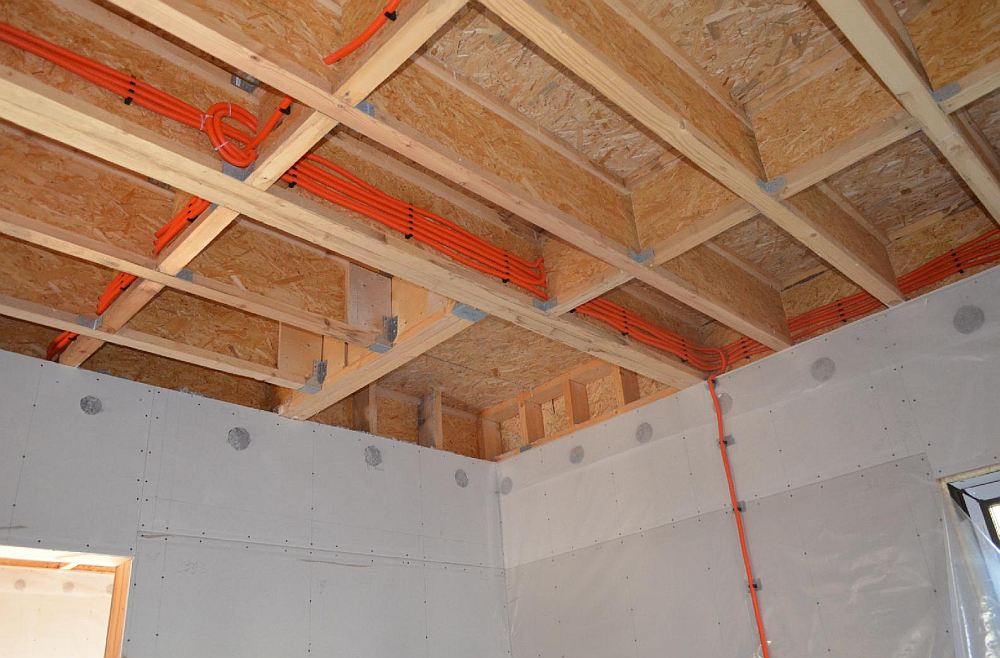

`img-68`
Разводка электропроводки в каркасном доме не может быть выполнена без учёта особенностей строения объекта. Поскольку здание представляет собой возведенный дом, где в качестве отделки многослойных стен использованы минеральная вата, слои паровой, водной изоляции и брус, данный тип постройки относится к объектам высокого риска пожароопасности
Поэтому наши специалисты при монтаже всегда соблюдают все предосторожности
Нормами ПУЭ предусмотрено выполнение скрытой проводки в каркасном доме в трубах из металла. Они должны полностью маскировать провода, изолировать их и исключать возможность возгорания. На сегодняшний день это правило относится к безнадежно устарелым, так как подобный способ не востребованный из-за дороговизны и далеко не единственный. Более современным вариантом электрификации домов из каркаса является использование кабелей и качественной изоляционной гофры.
Монтаж электропроводки в деревянном доме
Пошаговый алгоритм монтажа электрической проводки в доме состоит из этапов:
- комплектации и установки основного щита;
- ввода магистрального кабеля в дом с последующим подключением к щиту;
- установки распределительных коробок внутри здания в соответствии со схемой;
- монтажа приборов освещения, розеток и выключателей;
- соединения электропроводки в монтажных коробках и щите;
- тестовой проверки работоспособности защиты от коротких замыканий и поражения током.
Установка распределительного щитка
Щит располагают около точки ввода основного кабеля в дом (ответвления от магистрали не допускаются). Разрешается использование коробок из ударопрочного пластика или металла, покрытого синтетической эмалью или порошковой краской. Внутренний объем щита рассчитывается исходя из количества предохранителей и перечня дополнительных устройств (например, реле напряжения или счетчика). Для крепления автоматов используют металлическую рейку Din. Количество предохранителей не ограничено (некоторые владельцы ставят устройства на фазу и на нулевой провод).
В щитке рекомендуется установить блок УЗО, реагирующий на утечки тока и автоматически отключающий питание. Номинал защитного устройства подбирают в зависимости от характеристик оборудования в доме.
Следует учесть, что прибор учета электроэнергии необходимо опломбировать. Процедуру производит представитель сбытовой компании по заявке владельца дома.
Ввод кабеля в помещение
Питание подается в дом по кабелю, проложенному в грунте или проведенному от столбов. Наибольшее распространение получил самонесущий кабель СИП, оснащенный стальной жилой, воспринимающей ветровые нагрузки. На входе в дом предусматривают кронштейн для крепления троса и гофрированный рукав или отрезок трубы Г-образной конфигурации (наконечник направляют вниз для защиты от конденсата). Металлические жилы кабеля СИП соединяют с проводкой дома при помощи муфт, обеспечивающих надежный контакт при повышенных нагрузках.
Электромонтаж распределительных коробок
Коробки применяют в точках разведения основного кабеля. Для соединения используют пружинные клеммы Wago (некоторые электрики отдают предпочтения скруткам с последующей изоляцией). Не допускается наличие проводов с поврежденными участками изолятора. Кабели аккуратно укладывают в коробку и закрывают крышкой. Запрещается скрывать коробки под отделочными материалами стен дома.
Установка осветительных приборов
Крепятся на потолке или перегородках. Методика монтажа зависит от конструктивных особенностей изделий. К светильнику подводят несколько проводов (число жил зависит от количества зон освещения, управление осуществляется выключателем). На этапе создания проекта необходимо корректно организовать подсветку комнат в доме, устраняя зоны с недостаточным освещением или наоборот, вводя подобные участки (зависит от дизайна и личных предпочтений владельца).
Установка выключателей и розеток
Для монтажа устройств необходимо разметить перегородки и прикрепить основания винтами. После ввода кабелей следует очистить жилы от изоляции и подключить к контактам (для розеток предусматривают цепь заземления). Оборудование не должно болтаться при установке или выемке штепсельной вилки.
Устройство заземления и монтаж УЗО
Для заземления дома на улице необходимо установить контур в виде стальных пластин длиной до 3 м, уложенных треугольником и прикрепленных к забитым в грунт стержням. Корректно сделанная система предотвращает повреждение оборудования. Блок УЗО устанавливается в распределительной коробке на проводах фазы и нуля (после дифференциального автомата и счетчика).
Проводка, установленная в перекрытии дома
Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:
- У них очень хорошая несущая способность;
- Они устойчивы к любого рода вибрациям;
- Полностью сохраняют геометрии всей конструкции;
- Существенное уменьшение общего веса сооружения;
- Их можно быстро возвести;
- Применять их можно в самых различных целях;
- Они вполне пригодны для проведения стяжки по перекрытию.
Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.
В данном случае также лучше обезопасить себя изначально и сделать следующее:
Защитить все кабеля трубами.
При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.
Безопасный вариант скрытой проводки
Установить лоток из металла
В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.
При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.
Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.
Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.
Не всегда стоит рисковать.
Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.
Скрытая в полу проводка
Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.
Общие сведения
Способы монтажа
Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.
Особенности и преимущества закрытого способа укладки

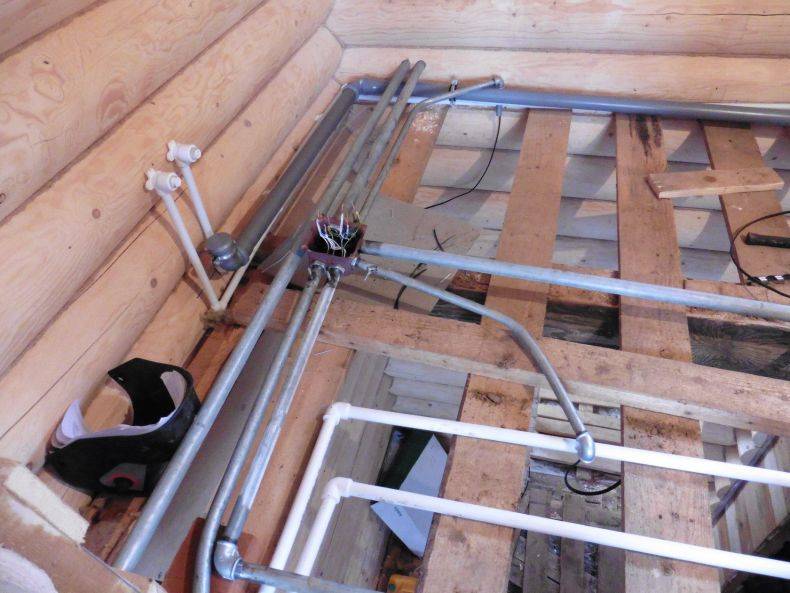

Скрытая проводка прокладывается по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.
Единственный минус закрытого способа — высокая цена и сложность электромонтажа.
Особенности и преимущества открытого способа укладки

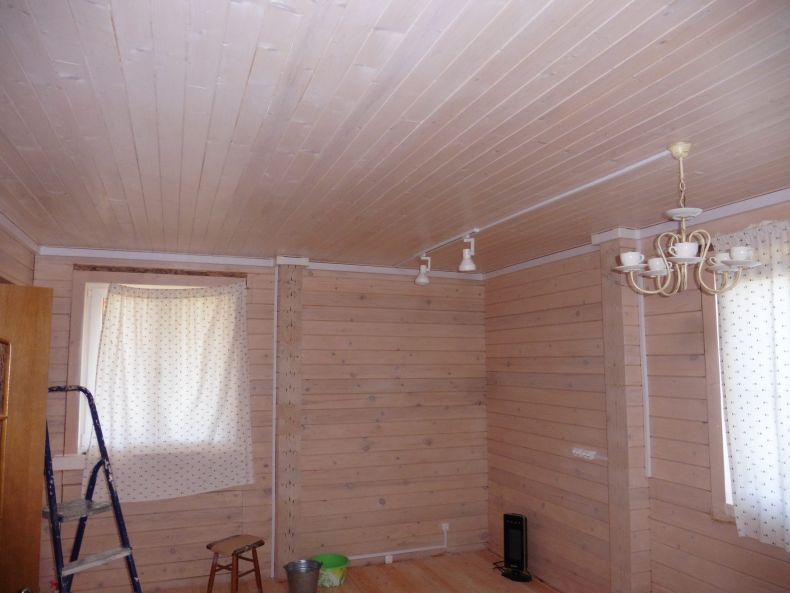

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке
Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра
В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.
Стоимость открытой проводки немалая, но и эстетика на высоте.

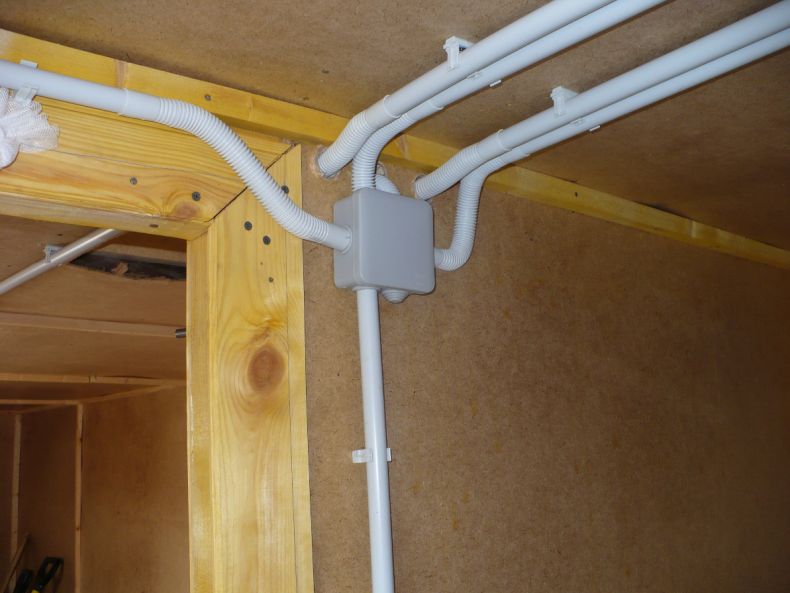

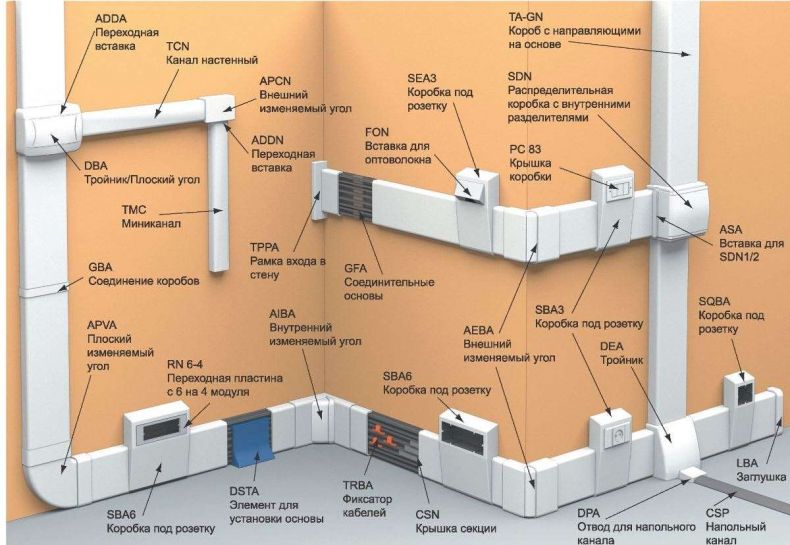

Особенности и преимущества укладки проводки в кабель канале

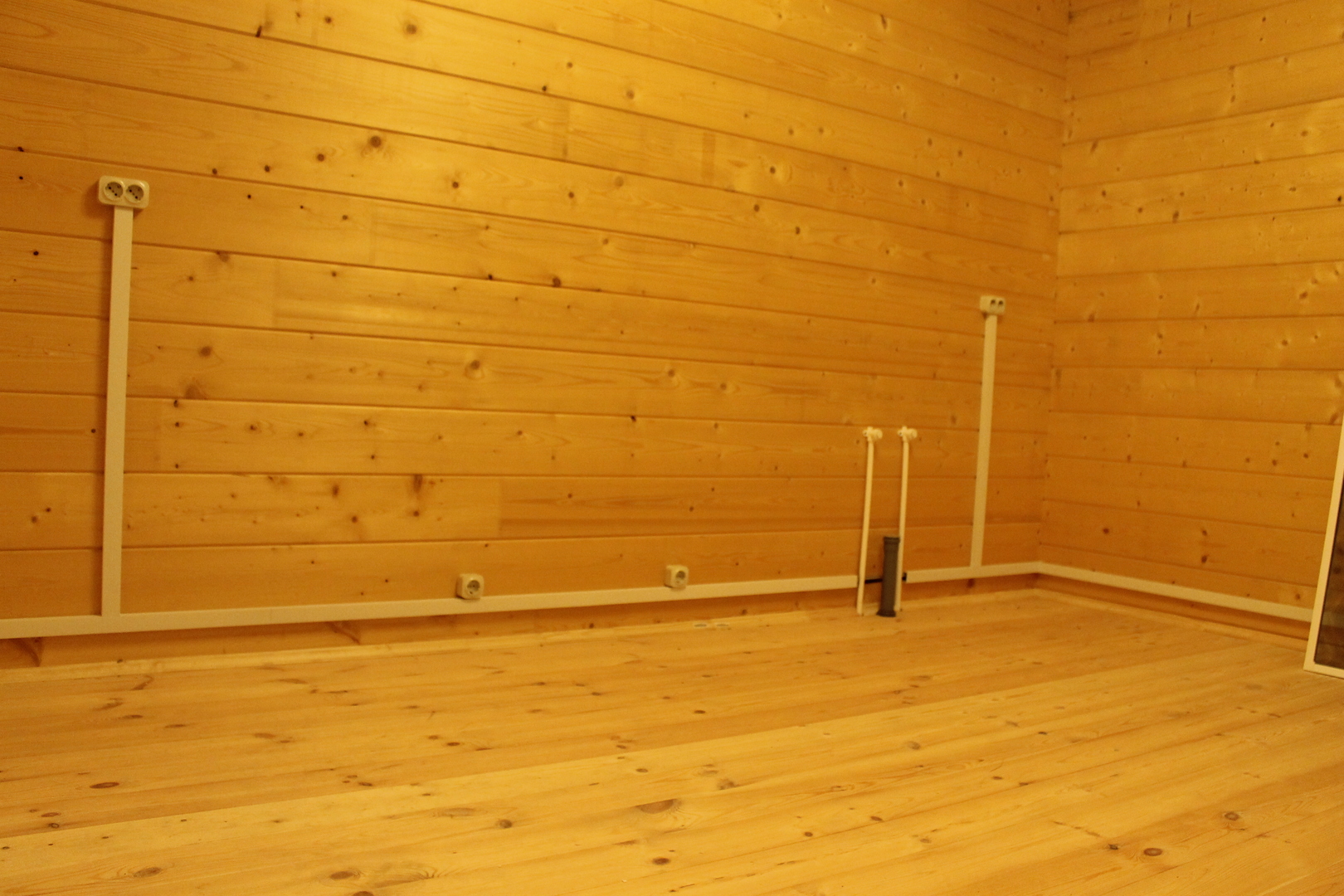

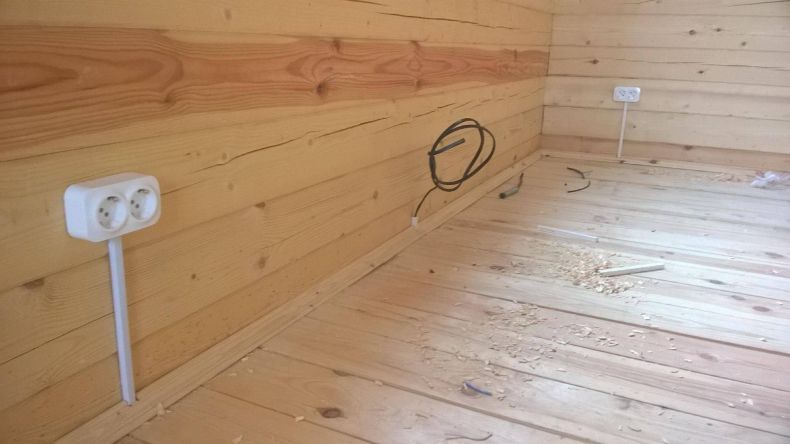

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!
Провести такую проводку своими руками будет дешевле и проще всего.

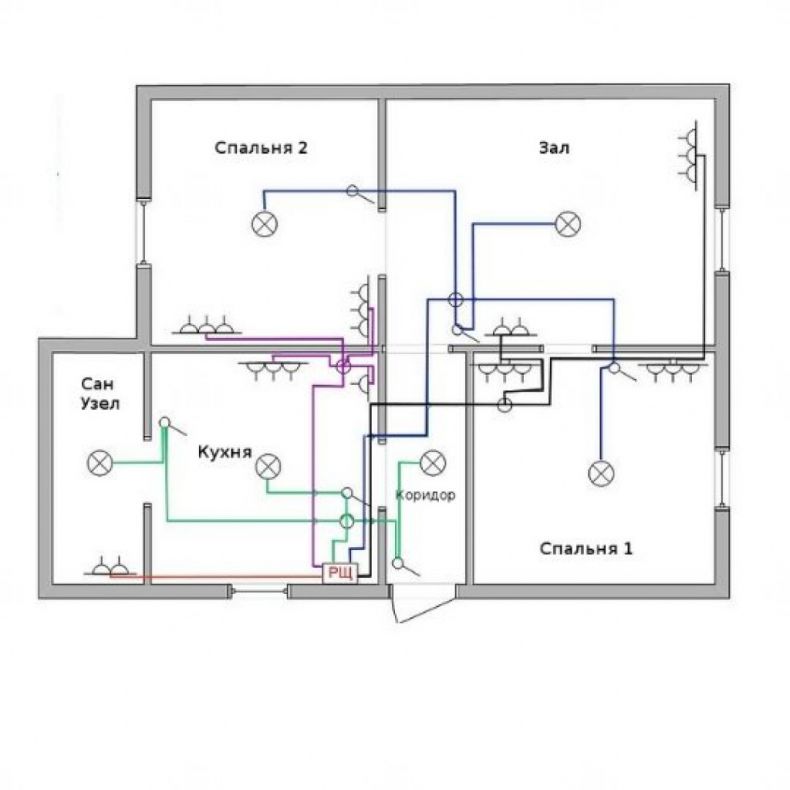

Правильная электропроводка начинается с подготовки схемы
Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).
Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.
Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.
Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.
Последний этап: испытание проводки
Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.
Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.
Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново. Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами
Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным
Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.
Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.
Ввод электрической линии в строение
Этот участок один из самых ответственных — ему требуется уделить отдельное внимание. Если проводка эксплуатируется уже много лет, то, скорее всего, она устарела и не соответствует современным требованиям
Не стоит забывать и о том, что из-за воздействия солнца и резкого перепада температур, в этих местах изоляция проводов со временем приходит в негодность, оголяя токонесущие жилы. Именно поэтому важен периодический контроль не только внутридомовой проводки, но особенно мест её ввода.
Неправильный ввод
Раньше, в виде прокладки, провод пропускали через отрезок резинового шланга, но едва ли можно сказать, что это более безопасно. Причина в том, что со временем резина рассыхается, а сажа в её составе образует токопроводящие мостики, так как по природе своей является углеродом.
Подземный ввод проводки
Провести силовую линию в строение можно двумя способами – подземным и воздушным. Второй способ наиболее безопасный, так как провода не подвергаются никаким воздействиям. Цена подземной прокладки кабеля будет значительно выше, так как потребует дополнительных затрат на земляные работы.
Кабель должен быть зарытым на глубину не менее 80 см, а вся охранная зона должны быть обозначена табличками. В местах входа в почву, ввода в здание и прохода через фундамент обязательно устанавливаются металлические гильзы из толстостенных труб.
Схема подземного ввода кабеля
Для герметизированного ввода кабеля через бетонные перекрытия и фундамент, существуют специальные современные системы. Так же для этой цели используются МГКП (Мастика герметизирующая для кабельных проходок), штукатурные составы и специальные уплотнители для гильз. Схемы этих устройств приведены на следующих картинках.
У такого подключения есть ещё один весомый плюс – она позволит произвести монтаж скрытой электропроводки в деревянном доме. Здесь подразумевается строение из цельного бруса или сруба, если же ваш дом каркасного типа, то такой способ монтажа возможен и при воздушном вводе.
Как правило, это подключение делается при строительстве нового дома. Если же строение уже возведено, то целесообразно использовать следующий метод.
Воздушный ввод кабеля
На следующей схеме показан воздушный способ подводки. Для последнего участка от столба к дому должен использоваться провод с сечением от 16 мм, который относится к категории СИП (самонесущий изолированный провод).
Оболочка этого кабеля состоит из сшитого высокопрочного полиэтилена, который устойчив к перепадам температуры и инфракрасному излучению. Средний срок службы – до 25 лет.
Схема введения воздушной линии
Этот провод никогда не заводится внутрь дома, так как согласно правилам безопасности, категорически запрещено прокладывать алюминиевые кабели по сгораемым частям конструкции. Это значит, что внутри деревянных конструкций, разрешается использование проводов только с медными жилами.
Вместо него, от линии до распределительного щитка используется кабель типа ВВГнг. Он не поддерживает горения, что обозначено соответствующей маркировкой: «нг».
Благодаря своим характеристикам, такой провод отлично подходит для укладки, как на улице, так и в помещении. Однако будет лучше, если его дополнительно поместить в полимерную гофрированную трубку. Такая дополнительная изоляция обладает самозатухающими свойствами.
Соединение подходящей и внутренней линий при помощи сжимов
Переход с одного типа провода на другой, всегда делается снаружи. Сегодня для этих целей применяются специальные крепления и соединения (сжимы), которые обеспечивают надёжную фиксацию и контакт, без возможности искрения и окисления.
Как и в случае подземной укладки, в местах прохода сквозь стены дома (в том числе и внутренние), обязательно устанавливается металлическая гильза, выполняющая следующие задачи.
- Защита кабеля от повреждений, вызываемых при смещении конструкции, например, колебания грунта или усадка дома.
- Труба, выполняя роль теплоотвода, предотвращает распространение пламени на стены, при возникновении короткого замыкания внутри неё.
- Еще одна проблема каркасных домов — это грызуны, которые любят устраивать гнёзда в полостях стен. Металлическая гильза не даст им возможности повредить провода.
Немаловажная проблема домов с пустотелыми стенами
Толщина трубы должна строго соответствовать сечению кабеля. Так, если кабель имеет сечение до 4 мм2, то минимальная толщина стенки – 2,8 мм. Для более мощных кабелей используется труба в 3,2 мм.

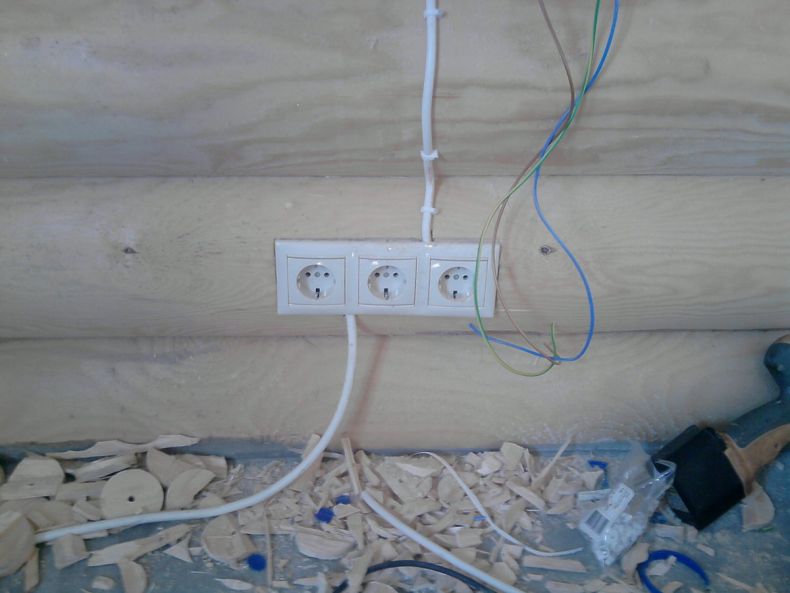

Размещение выключателей, коробок, розеток
Для фиксации розеток, выключателей делают в стенках углубления.
Устройства устанавливают с соблюдением ряда правил:
- заземляют всю конструкцию;
- когда в по длине системы нет разрыва в металлических элементах, достаточно заземления электрощита;
- в местах разрывов заземление выполняют пайкой, сваркой.
Распределительную или техническую коробку с классом IP-54, а также выше, защищенную от влажности, скоплений пыли, приваривают или припаивают к трубе, чтобы избежать повреждений, вызванных ржавчиной. Медные трубы на участке подводки развальцовывают. На стальных делают резьбу под фиксацию болтом.
