Анкер клин потолочный: специфика конструкции, стоимость
Анкеры, устанавливаемые на поверхности потолка, различаются по конструкции. Подразделяются на три вида.
- Анкер клин потолочного типа применяется при установке конструкций в прочной основе. К такое основе следует отнести бетонные перекрытия, кирпич, камень. Особенностью анкерной техники считают замену ею сварочных работ, поскольку такой вид крепления гарантирует прочность, а также привлекательный и эстетичный вид.
Применяется рассматриваемый тип потолочного анкера при установке реек, металлических уголков и крупномасштабного листового материала к потолочной плоскости из полнотелого кирпича, а также камня и бетона.
Анкер клин потолочного типа состоит из нескольких конструктивных элементов:
- непосредственно сам клин;
- шпилька, выполненная из металла. На ней сформирована проточка для фиксации клина;
- утолщение. На концевой части располагается стопорная шляпка.
Конструкция данного вида крепления позволяет выполнять фиксацию просто и надежно. Анкер с клином применяется при создании прочных соединений.
- Такая разновидность соединения, как анкер потолочный, имеющий ушко, применяется при креплении светильников, в процесса монтажа подвесного потолка. Перечисленные работы также должны производиться в бетонном основании, могут быть выполнены в кирпиче и каменной поверхности. Процесс использования такого типа анкера состоит в следующем. В отверстие ушка продевается выбранный подвесной элемент. Это добавляет максимум удобства при использовании рассматриваемого типа анкерного крепления. Стандартный размер отверстия ушка в нем — 6,3 мм.
- Анкер крюк потолочного типа используется для крепления подвесного оборудования. Установка подвесной люстры с использованием анкер крюка выполняется с минимальными потерями времени. Стоимость анкеров потолочных разных типов может незначительно различаться. Цена зависит от производителя, размеров крепления и особенностей конструкции.
5 правил подключения
Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.
Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.
Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.
Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.
- Вся работа делается строго по технологическим картам и с применением средств защиты:
- технологические карты от Ensto — скачать
технологические карты от Niled — скачать
Подключение к приборам учёта
Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.
Фасадные крепления СИП для кирпичного и деревянного дома.
Способы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.
Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.
А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому
Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху
Основные характеристики и особенности эксплуатации бандажной ленты
Производители предлагают бандажную ленту в различных вариантах упаковки. Например, это может быть бухта из 50-метровой ленты, намотанной на кассету из пластика с удобной ручкой
Либо лента фасуется в бумажные коробки, из-за чего к ее раскручиванию необходимо подходить более осторожно, так как повышается риск запутывания при транспортировке или в процессе натяжения.
В любом случае такой монтажный материал наделен следующими преимуществами:
- стоит недорого;
- прост и удобен при выполнении монтажных работ;
- можно совмещать с любыми материалами в местах монтажных контактов;
- долговечен в эксплуатации;
- обеспечивает эстетическую привлекательность получаемых креплений для СИП;
- осуществлять монтаж можно, даже не имея под рукой специальный инструмент для натяжения ленты;
- есть возможность установки противовандального замка, благодаря чему предотвращается несанкционированный демонтаж крепления;
- стойкость к влаге, ультрафиолету и другим внешним воздействиям;
- если использовать специальный инструмент, скорость монтажа будет очень высокой.
Когда бандажная лента используется на линии электропередачи, важно учитывать ее основные характеристики. К ним относят максимально допустимое значение напряжения, минимальную температуру монтажных работ на объекте и «коридор» эксплуатационных температур.. Также можно отметить основные показатели, которыми наделена каждая бандажная лента
Это ее материал изготовления, ширина, толщина и максимальная нагрузка. В частности, для стандартного СИП используют ленты шириной 20 мм, а для проводов с малым сечением может быть выбран вариант с шириной 10 мм. Наиболее популярная толщина лент при работе с самонесущими изолированными проводами – 0,7 мм. В случае с таким показателем толщины максимальная нагрузка превышает 9 кН.
Также можно отметить основные показатели, которыми наделена каждая бандажная лента. Это ее материал изготовления, ширина, толщина и максимальная нагрузка. В частности, для стандартного СИП используют ленты шириной 20 мм, а для проводов с малым сечением может быть выбран вариант с шириной 10 мм. Наиболее популярная толщина лент при работе с самонесущими изолированными проводами – 0,7 мм. В случае с таким показателем толщины максимальная нагрузка превышает 9 кН.
Крепить бандажную ленту можно к разным видам опор при прокладке ВЛИ. Например, с ее помощью обеспечивается фиксация арматуры для СИП на деревянных столбах, а также металлических и железобетонных опорах разных форм, включая круглые, прямоугольные и шестигранные. Главным условием является ширины поверхности плоскости крепления по отношению к размеру скрепы, которая должна быть меньше этого показателя. В противном случае затяжка ленты может обернуться деформацией этого вспомогательного элемента, а значит и крепление будет выполнено не очень надежно.
Варианты изготовления
Наиболее распространены следующие виды анкера для дерева:
- болт с шестигранной головкой. Его применяют для крепления различных кронштейнов, пластин и других плоских и больших конструкций с проушинами к деревянным основаниям;
- шпилька с гайкой, который вкручивается ключом (рожковым или разводным);
- крюк, играющий роль прочного подвеса и подходящий для монтажа люстр, подвесных полок, фонарей и так далее;
- кольцо выполняет те же функции, что и крюк. Главная его отличительная особенность — кольцо мешает подвешенному изделию соскочить с него при перемещении в пространстве (например, кольцо можно использовать при создании детских качелей). Для прикрепления к нему подвесной конструкции применяют резьбовые или пружинные карабины.
Пошаговая инструкция по монтажу ленты крепления F 20
Мы периодически сталкиваемся с тем, что монтаж продукции на линии выполнен неправильно, и в результате это приводит к поломкам и финансовым потерям. Поэтому с этого номера мы открываем новую рубрику, в которой наши эксперты будут рассказывать, как правильно производить монтаж.
Пошаговая инструкция по монтажу ленты крепления F 20 при установке кронштейнов и крюков на металлических, деревянных или железобетонных опорах

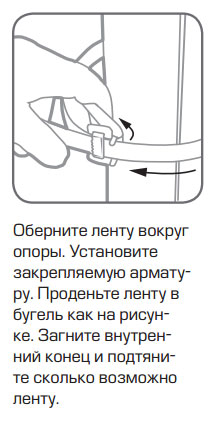

Вытянуть из упаковки необходимую для монтажа длину бандажной ленты (для монтажа на опорах ЛЭП около 1 метра), можно просто обернуть ее вокруг опоры и отрезать ножницами по металлу или специальным инструментом, используемым для ее натяжения.
Продеть один конец монтажной ленты через монтажную скрепу на 3–5 смтаким образом, чтобы «ушки» скрепы находились со стороны более короткого отрезка ленты и согнуть в противоположную от них сторону.
Вставить монтируемую стальную ленту в инструмент и натянуть, вращая рукоятку натяжителя. Обернутый вокруг опоры второй конец монтажной ленты следует завести под душку скрепы таким образом, чтобы он оказался сверху продетого ранее первого конца монтажной ленты. Получившуюся на опоре петлю из ленты нужно подтянуть вручную и вложить ее свободный конец в пазы зажима-фиксатора и ножа клещей, предварительно отведя их рычаги. Вращением маховика вокруг опоры затянуть ленту, обеспечив ее нужное натяжение и надежное крепление кронштейна на опоре.
После достяжения необходимого натяжения ленты, согнуть ее инструментом вокруг бандажной пряжки в противоположную от натяжения сторону, затем отрезать лишний кусок, потянув рукоятку ножа. Загнуть ленту, отведя в сторону скрепы инструмент, предварительно немного (пол-оборота маховика против часовой стрелки будет вполне достаточно) ослабить ленту и отрезать при помощи ножа натяжителя (для этого нужно отвести до упора его рычаг от корпуса).
Зажать оставшийся кусок бандажной ленты, загнув усики при помощи молотка. Последнее — фиксирование конца монтажной ленты. Загнув усики скрепы, забить их молотком, надежно зафиксировав, таким образом, ленточный узел крепления кронштейна.
Крепление провода сип к стене дома
крепление провода сип к стене дома
Количество человек на сайте:3
Как подключить частный дом СИПом
В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).
Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).
Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.
Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.
От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.
Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.
Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.
Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.
В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.
количество просмотров: 16753
Подключение СИП на фасаде дома
На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.
На бетонных и кирпичных – через клиновой анкер или анкерный болт.
Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.
Просверливаете стену всего в одном месте и закручиваете туда данный крючок.
За него цепляется анкерный зажим с проводами.
Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.
Принцип здесь тот же, что и с бугелем.

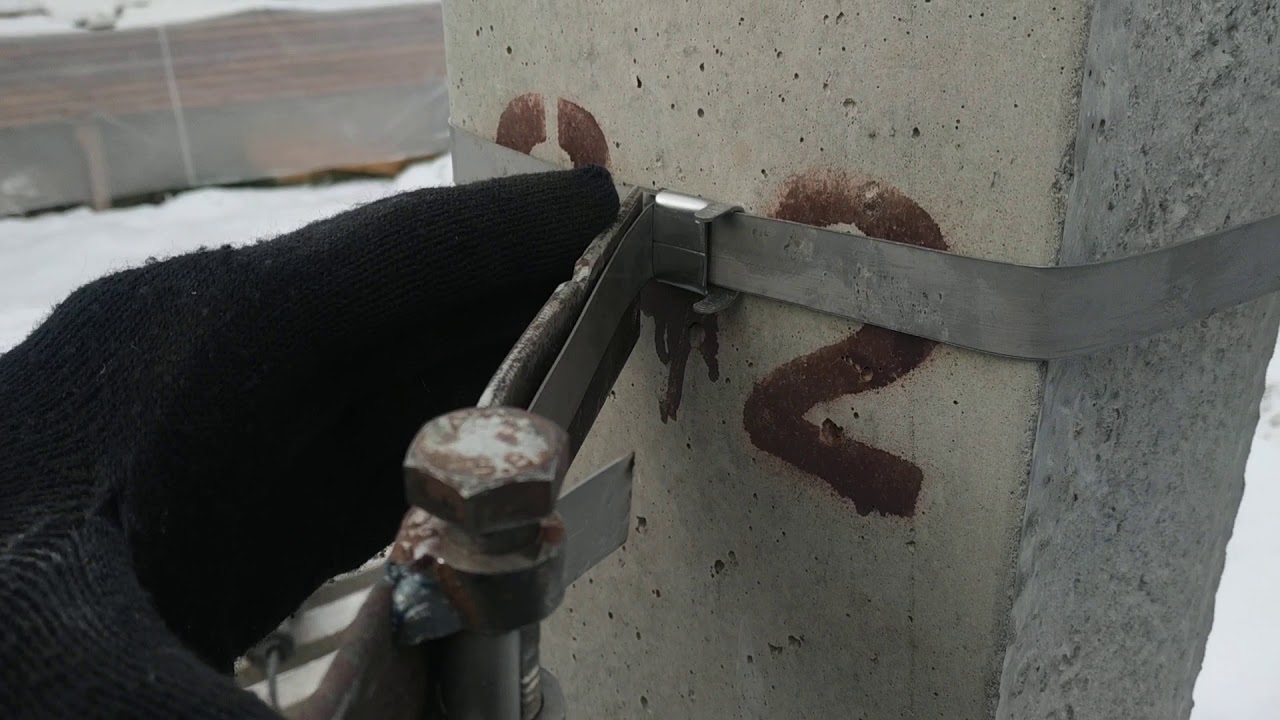

Монтаж бандажной ленты на опоре

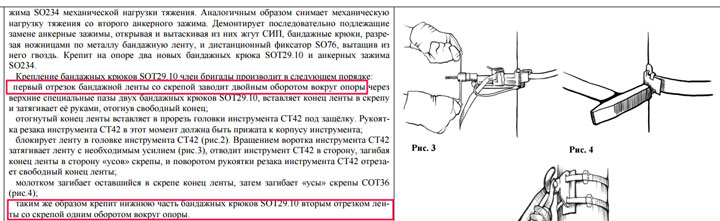

Монтажные работы должны проводиться в соответствии с инструкцией и с точным соблюдением правил техники безопасности. Поскольку края материала являются достаточно острыми, необходимо использовать перчатки.
До начала установки следует подготовить заготовки нужной длины. Для этого ленту обводят вокруг столба, добавляют 50 мм для скрепы и 100 мм для помещения материала в инструмент, после этого фрагмент отрезают.
Монтаж производится в таком порядке:
- Край полосы помещается между зазубринами так, чтобы она выглядывала из инструмента на 2 см. Этот конец загибается и прижимается к тыльной стороне замка с помощью пассатижей. Крепление обхватывается петлей, между зазубринами и прорезью помещается второй край полосы.
- Свободный край полосы пропускается сквозь прорезь зажимного и отрезного механизма машинки. Рычаг зажимается по направлению к основанию инструмента, захватывая оставшийся край полосы. Ручка вращается по ходу часовой стрелки и затяжка производится максимально.
- Машинка со стальной полосой поворачивается вокруг оси опоры на 145-150 градусов. В этом время полоса должна согнуться на такой же угол, степень натяжки во время процедуры усиливается. Поворачивать инструмент следует плавно, чтобы не повредить материал. После этого рычаг отводится и отрезается полоса.
- С помощью молотка материал прижимается к замку, его «ушки» загибаются и замок оказывается закрытым. Если использовать качественный материал, правильный инструмент, соответствующий ширине полосы, соблюдать рекомендации, то можно добиться максимальной надежности и прочности крепления.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
раскаточное устройство;
натяжитель бандажной ленты;
- крепежные материалы;
- натяжитель линии;
- динамометр.
Поэтапный монтаж:
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбеОконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Чем выполнить анкерное крепление сейфа к бетонному полу
В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.
Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:
- Толщина перекрытия или основания пола должна быть не менее 150 мм.
- При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
- Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.
Умный диммер Fulogy
Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.
Собран
