Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Как выбрать греющий кабель?

Нагревательный кабель для водостока имеет следующие особенности: резистивный не реагирует на температуру внешней среды, саморегулирующий в свою очередь изменяет степень нагрева в зависимости от температуры окружающей среды, что позволяет без контроля включения и выключения регулировать расход энергии.

Приступая к монтажу греющей системы, вы должны иметь четкое представление о том:

• как устроена крыша;
• что собой представляет водоотводная система;
• какой вид греющего кабеля лучше подойдет именно вам;
• каковы климатические особенности вашей местности;
• количество выпадаемых осадков, смена температурного режима.

Можно обратиться к специалистам. Только грамотно смонтированная система не даст сбоев при дальнейшей эксплуатации.

Как правильно выбрать кабель греющий

Главный элемент подогрева кровли — кабель. Он бывает резистивный и саморегулирующийся. Выбирать его нужно правильно и вдумчиво, учитывая все положительные и отрицательные стороны.

Кабель резистивного типа

Этот материал прост в своей работе. Внутри его расположена токопроводящая жила с высоким сопротивлением. При прохождении тока внутренний провод нагревается и отдает полученное тепло сначала изоляции, потом материалу кровли. Такая система не нуждается в больших финансовых затратах и проста в использовании. Преимущества кабеля:

• отсутствие стартовых токов;
• постоянная мощность;
• низкая цена.

Постоянная мощность требует наличия в цепи терморегулятора, чтобы убавлять или прибавлять температуру нагрева.

Кабель саморегулирующийся

Саморегулирующийся кабель устроен более сложным образом. Внутри него расположены 2 жилы, окруженные матрицей. Она учитывает температуру окружающего воздуха или снега и регулирует сопротивление внутренних жил кабеля. В теплую погоду кабель нагревается меньше, в холодную — больше. Достоинства кабеля:

• не требуется установка приборов управления;
• не нужны терморегуляторы и детекторы;
• система не перегревается;
• кабель режется на части длиной от 20 см.

При монтаже саморегулирующийся кабель допускает перекрещивания и скручивания. Это не влияет на его работоспособность.

К недостаткам относится стоимость. Его цена в несколько раз выше резистивного собрата. Но в эксплуатации он обойдется дешевле. Второй недостаток — постепенный выход из строя саморегулирующейся матрицы и всего кабеля.

Монтаж электропроводки по правилам устройства электроустановок (ПУЭ)

В отличие от массы действующих нормативов в различных сферах, ПУЭ как раз не новодел, а старожил – первое издание правил датируется 1946 годом. С развитием технологий и ужесточением требований к безопасности и надежности электрических систем, эти правила, раз за разом претерпевали изменения. Сегодня «настольной книгой электрика» является уже 7-е издание, действующее с ноября 2003 года (последние изменения 2020 г.). Но, по большому счету, это модернизированный вариант 6-го издания, введенного в обиход еще минэнергетики СССР в 1985 году, из которого некоторые разделы и главы убрали, а некоторые добавили. В частности, ужесточили требования к безопасности электросетей, чтобы максимально соответствовать международным стандартам в этой сфере.

По ПУЭ выбор видов электропроводок и способов прокладки базируется на условиях пожарной безопасности. В таблице 2.1.3. расписаны все допустимые варианты.

Вид электропроводки и способ прокладки по основаниям и конструкциям	Из несгораемых и трудносгораемых материалов	Провода и кабели
Из сгораемых материалов
Открытые электропроводки
На роликах, изоляторах или с прокладкой несгораемых материалов	Непосредственно	Незащищенные провода, защищенные провода и кабели в оболочке из сгораемых материалов
Непосредственно	Непосредственно	Защищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов
В трубах и коробах из несгораемых материалов	В трубах и коробах из трудносгораемых и несгораемых материалов	Незащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов
Скрытые электропроводки
С подкладкой несгораемых материалов¹ и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов	Непосредственно	Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов
С подкладкой несгораемых материалов¹	Непосредственно	Защищенные провода и кабели в оболочке из трудносгораемых материалов
Непосредственно	Непосредственно	То же, из несгораемых
В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба несгораемых материалов¹ и последующим заштукатуриванием²	В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т. п., в сплошном слое несгораемых материалов³	Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов
То же из несгораемых материалов — непосредственно	То же из трудносгораемых и несгораемых материалов — непосредственно	Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов

Примечания:

¹ Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

² Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.

³ Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

Несмотря на то, что ПУЭ действуют уже более полувека, не все понимают, что они распространяются и на жилые дома. Так, к одной из предыдущих статей, посвященной способам прокладки электропроводки в домах из различных материалов, появился такой комментарий:

DmitryIgonin Участник FORUMHOUSE

Между прочим, ПУЭ к рассматриваемому вопросу не имеют никакого отношения, так как предназначены для промышленных объектов. Посмотрите преамбулу!

kungurov Участник FORUMHOUSE

Выдержка из ПУЭ:

«В книге приведены требования к устройству электрической части освещения зданий, помещений и сооружений различного назначения, открытых пространств и улиц, а также требования к устройству рекламного освещения. Содержатся требования к электрооборудованию жилых и общественных зданий, зрелищных предприятий, клубных учреждений, спортивных сооружений…».

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ

Прокладка кабеля по фасаду здания

Компания «Промальпстрой», с 1999 г. работающая на рынке промышленного альпинизма, предлагает своим клиентам выполнение различных высотно-монтажных работ. Нашими сотрудниками выполняется отделка фасада, подъем грузов, клининговые работы, прокладка кабелей по фасаду здания, ремонт кровель и др. Заказывайте услуги по тел. (495) 662-67-85.

Согласно Правилам устройства электроустановок, п. 2.3.15., прокладка кабельных линий должна быть такой, чтобы в дальнейшем избежать возникновения опасных механических напряжений и повреждений.

Прокладка кабеля методом промышленного альпинизма Скрытый монтаж кабеля в металлическом коробе Способ установки кабельных линий зависит от конструкции зданий

Обычно кабель монтируют наружным (с помощь скоб) или скрытым способом (в штрабах или в металлических коробах). Лучшая защита кабеля – его прокладка по фасаду здания в коробах. Если защита кабеля от механических повреждений не нужна, то его можно проложить в гофротрубе ПВХ с креплением скобами к стене или тросу. Способ монтажа кабеля зависит от конструкции и архитектурных особенностей фасада здания. Например, прокладка кабеля за вентилируемым фасадом предусматривает скрытую установку в стальной трубе и последующее крепление к конструкции.

Прокладка абонентского кабеля связи по фасаду здания должна выполняться в соответствии с требованиями Инструкции по проектированию систем связи РМ-2798. Монтаж кабеля рекомендуется осуществлять скрытым способом, в штрабах и углублениях.

Цены на услуги по прокладке кабеля по фасаду

Вид работ	Ед. изм.	Цена, руб.
Прокладка электрокабеля открытым способомКабель крепится к фасаду клипсами	п. м	от 100
Прокладка электрокабеля закрытым способомКабель укладывается в гофру или короб, затем крепится к фасаду	п. м	от 120

Заметки заказчику

• Мы успешно занимаемся утеплением фасадов, прокладкой кабеля, герметизацией окон, отделкой фасадов, а также другими высотными работами на территории Москвы и Московской области.
• Производим работы за наличный и безналичный расчет.
• Принимаем заказы от частных лиц и организаций.
• Владеем всеми необходимыми документами для производства работ.
• Обладаем современной техникой и снаряжением.
• Готовы бесплатно выехать на объект для подробной консультации и уточнения деталей заказа.
• Выезд сотрудника можно заказать по тел. (495) 662-67-85 или по электронной почте info@promalp.com.ru
• Даем гарантии на безопасное проведение работ

Этапы прокладки кабеля по фасаду здания

Работы по установке кабельных линий имеют определенную последовательность и осуществляются в несколько этапов.

• На начальном этапе разрабатывается проект прокладки с учетом существующих нормативов. После его согласования закупаются материалы для монтажа: кабели, гофрированные трубы, металлические короба, крепежи, наконечники и проч. Согласовывается использование специальной техники, например, автовышки.Горизонтальная прокладка кабеля по фасаду здания подразумевает его жесткое закрепление у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт.
• На этом этапе размечают и сверлят подходящие отверстия на фасаде здания, в которые устанавливают стальные гильзы. Вдоль фасада монтируется металлический короб, в который укладывается и закрепляется провод.Вертикальный монтаж кабеля по фасаду здания предусматривает его закрепление таким образом, чтобы избежать деформации оболочек и не нарушить соединения жил в муфтах под действием собственного веса кабеля.
• После окончания внешних работ кабель прокладывается в электрощитовой и подключается к выключателю.

Высотные монтажные работы

Высотные монтажные работы выполняют промышленные альпинисты. В сферу услуг этих специалистов входят: покраска и ремонт, мойка и чистка фасада, окон или витрин в высотных зданиях, пескоструйная очистка, покраска и антикоррозийное покрытие металлоконструкций, проч.

Высотные электромонтажные работы

Электромонтажные работы на высоте, которые выполняются альпинистами, требуют определенной квалификации монтажников и у них наличия допусков .

Как выбрать греющий кабель для кровли и водостоков?

Расчет мощности для обогрева кровли основывается на подборе подходящей удельной мощности кабеля на метр квадратный. Она складывается из длины, мощности нагревающего провода и шага укладки. Расчеты должны вестись персонально для каждого случая с учётом климатических условий региона, типа кровли и облицовочного покрытия. Разумнее всего доверить расчеты компании, которая будет осуществлять монтаж обогрева кровли. Для общего понимания ситуации и предварительной оценки расходов на греющий кабель допустимо использовать усредненные расчетные величины, взятые на примере средней полосы России.

Расчет мощности кабельного обогрева для водостоков также предполагает индивидуальный подход. Ключевыми критериями, которые принимают в расчетах являются диаметр водостока, его длина, мощность кабеля. Преимущественно используют саморегулирующиеся кабеля с монтажом внутрь водостока в 1-3 нити

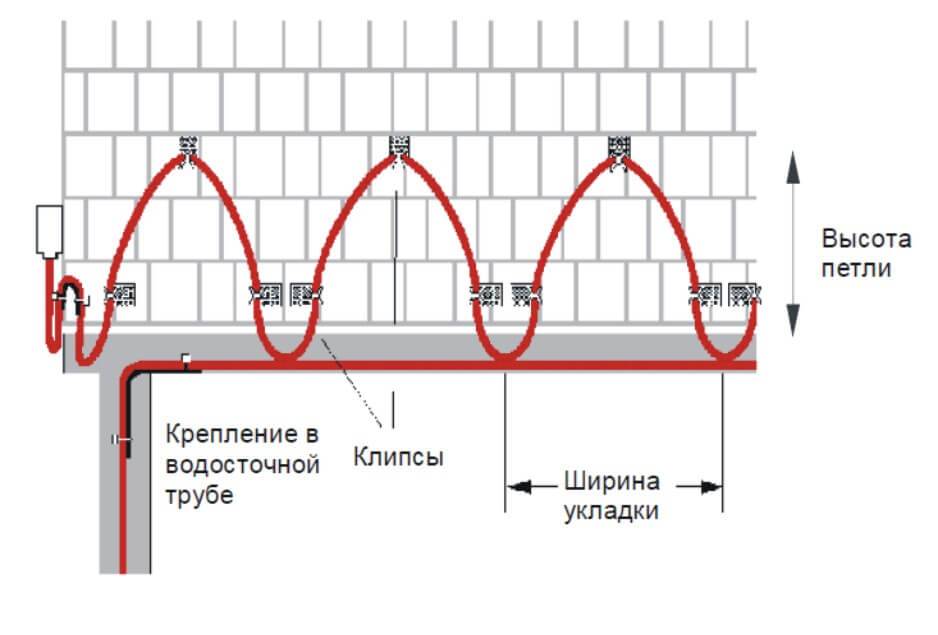

При выборе резистивных моделей важно грамотно их уложить с шагом 4-6 сантиметров, чтобы избежать перегрева локальных участков и выхода из строя обогревательной системы

При выборе кабеля для обогрева кровли и водостоков важно принимать во внимание какие материалы для теплоизоляции были использованы, холодная или теплая кровля, какова ее площадь и тип конструкции. Даже просчеты по одной позиции способны привести к плачевным результатам. Принцип любой обогревающей системы построен на предотвращении замерзания осадков и их накопления

Если система была неграмотно рассчитана и смонтирована вероятно замерзание кровли, которое будет проблематично обратить вспять. Любые расчеты и подбор систем обогрева должны носить индивидуальный и эмпирический характер, чтобы результат соответствовал ожиданиям

Принцип любой обогревающей системы построен на предотвращении замерзания осадков и их накопления. Если система была неграмотно рассчитана и смонтирована вероятно замерзание кровли, которое будет проблематично обратить вспять. Любые расчеты и подбор систем обогрева должны носить индивидуальный и эмпирический характер, чтобы результат соответствовал ожиданиям

Монтаж греющего кабеля

Конструкции скатных крыш разные, но в одном можно быть уверенным, все они имеют карниз. То есть имеется участок кровли по нижней части крыши, собственно по нему и прокладывается кабель в виде змейки. Ширина змеевика провода выставляется произвольно, но чаще в 50 см, с шагом от 10 до 30 см. Остальная его часть проходит по водосточной системе крыши.

Чтобы не повреждать поверхность кровельного материала, греющий кабель крепят к нему специальными клипсами SLT-C. Они в свою очередь монтируются на саморезы с пресшайбой. Там, где имеются ендовы, применяют металлические тросы, поскольку просверливая плоский металлический лист можно сделать не герметичное отверстие.

Чаще всего укладка кабеля по крыше производится во всех ее конструкциях, в том числе в воронках водостока и водосточных желобах. Это актуально в особенности для плоских крыш. Электрический провод проходит по внутренней части парапета и закладывается змейкой в сточную ворону для внутреннего стока воды. Как правило, на расстоянии не менее 400 мм от нее.

Прокладка кабеля связи допускает его крепления на жестком основании, например, высокой стене крыш для выводов шахт вентиляции.

Можно ли прокладывать кабель по крыше?

Прокладка электрической проводки на крышах жилых и общественных зданий, на крышах зрелищно-развлекательных предприятий, в соответствии с ПУЭ, не допускается (п. 2.1.75). Исключение составляют случаи, когда речь идет о вводах электропитания в здания и ответвлениях к ним. В правилах применяется именно формулировка «за исключением», из которой следует, что кровля все же может служить местом монтажа кабеля, когда речь идет о вводе питания. Однако, пункт 2.1.75. этого не подтверждает.

Рекомендуется (п. 2.1.79) проход вводного кабеля в здание осуществлять через стену в трубе. Как менее желательный вариант, в качестве места ввода питания используется крыша дома. Кабель при этом должен находиться в стальной трубе. Пункт правил регламентирует расстояния по вертикали между крышей и проводами. Минимальное значение этого расстояния, предписанного ПУЭ, должно составлять 2,5 метра. Эти условия исключают вариант, при котором кабель или провод прокладывается непосредственно по крыше, то есть кровля не может служить для прокладки силовой линии.

Важный момент! Действие указанной главы правил имеет распространение на провод или кабель, относящийся к силовым или осветительным сетям, имеющим напряжение до 1000 Вольт постоянного или переменного тока. Также имеются в виду вторичные цепи. Если вас интересует, можно ли выполнять прокладку греющего проводника по крыше, ответ — да, т.к. действующими правилами это не запрещено. Более подробно об обогреве кровли и водостоков мы рассказали в соответствующей статье.

Все изложенное в главе 2 относится к электропроводке, выполненной внутри здания или сооружения, на их стенах снаружи. Также, если проводка находится внутри предприятий, учреждений, во дворах, личных приусадебных участках, микрорайонах, на стройплощадках с использованием изолированных монтажных проводов любого сечения. Что же касается кабелей, действие главы распространяется только на покрытые пластмассовой или резиновой изоляцией, не имеющие брони и оснащенные оболочкой из пластмассы, резины или металла, имеющие сечение фазных жил не более 16 мм2.

Таким образом, изолированный провод любого сечения, а также силовой кабель сечением до 16 мм2 не может располагаться на крыше. Прокладка их по кровле запрещена.

Далее обратимся к главе 2.3 ПУЭ. Здесь рассматриваются допустимые варианты, как провести силовой кабель, сечение фазных жил которого превышает 16 мм2. Описания, как провести кабельную линию, изложенные в главе 2.3. ПУЭ, выглядят следующим образом:

В электроустановках электростанций кабели прокладываются в специально оборудованных туннелях, коробах, кабельных каналах, блоках, с использованием эстакад и галерей. Кровля не упоминается.
В электроустановках потребителей — промышленных предприятий, кабель монтируется в земляных траншеях, также, прокладка может быть выполнена в туннелях, блоках, кабельных каналах. При необходимости на стенах зданий могут быть закреплены кабельные полки для укладки крепления кабельной линии. Также для этой цели могут служить галереи и специально построенные эстакады. Среди вариантов кровля также отсутствует.
Электрические подстанции и распределительные устройства, как специфические объекты энергетики, строятся в соответствии с правилами проектирования, отличающимися от объектов гражданского строительства. На территории их открытых распределительных устройств кабель чаще всего укладывается в лотке, расположенном на земле и выполненном из железобетона. В закрытых распределительных устройствах проводник уложен под полом, где оборудованы специальные каналы или тоннели. Также могут быть использованы эстакады и галереи или прокладка в земляных траншеях. И здесь кровля не может использоваться для монтажа кабеля.
На территории городов и поселков преобладает земляная прокладка в траншеях. Допускается монтаж кабельных линий в специально оборудованных коллекторах и туннелях. Также для прокладки электросети могут быть использованы блоки или трубы. Крыша или кровля не присутствуют в перечне вариантов.
