Определяем целесообразность ремонта
Новый светодиодный прожектор стоит дорого. Если вы обратитесь к опытному мастеру, то он сможет отремонтировать даже герметичные светодиодные системы. Однако следует помнить, что придется потратить деньги на комплектующие для устройства, которые тоже могут стоить недешево. Кроме того, в стоимость входит сложность ремонта.
Чаще всего приходят в негодность блоки питания, а вот светодиоды отличаются долгим сроком службы. Если вы решили починить прожектор, который моргает самостоятельно, то при выборе подходящего блока учитывайте его характеристики. Если вы подберете неподходящую деталь, то могут прийти в неисправность остальные составляющие системы. Если стоимость блока питания выше цены за сам прожектор, то от ремонта лучше отказаться. Тогда легче приобрести новый осветительный прибор. В остальных случаях вы можете попробовать отремонтировать устройство своими силами.
Имеет ли смысл ремонтировать?
Зачастую любой прожектор, в том числе и светодиодный, стоит недёшево. И, несмотря на то, что герметичные LED-системы вроде бы и не предполагают ремонта, опытные мастера могут справиться и не с такими задачами. Разборке подлежат даже, казалось бы, неразборные диодные светильники.
Разобранный прожектор
Чаще всего причиной неполадок LED-прожекторов является выход из строя драйвера (блока питания). В общем-то, именно блоки питания являются ахиллесовой пятой всех светодиодных светильников. Обещанная производителями феноменальная долговечность (более 10 лет) касается исключительно самих диодных кристаллов. Теоретически у них действительно очень большой ресурс.
Вторая проблема, от которой обычно страдает уличный светодиодный светильник – плохое отведение тепла. Со временем термопаста, которой матрица крепится к плате, затвердевает и его отведение становится ещё более неэффективным. И вот почему сначала резко падает «светопроизводительность» (лампа тускнеет) и вскоре светодиодный блок окончательно перегорает.
Главная сложность — подобрать идеально подходящие запчасти для замены
Ведь здесь важно не просто соблюсти соответствие номинального напряжения, но также и токов. Недостаточные (или избыточные) вольт-амперные параметры новой детали отрицательно сказываются на ресурсе светодиодов
Но часто новая деталь (в данном случае блок питания) будет стоить немногим дешевле нового светильника. Оправданы ли такие траты?
Лучше всего поэкспериментировать, взяв рабочий блок с другого аналогичного устройства-донора, обязательно соблюдая при выборе упомянутые вольт-амперные характеристики. В противном случае не только будет испорчена дорогостоящая деталь, но и окончательно выведена из строя вся электроника прожектора.
Светодиодная лампа моргает во включенном состоянии
Сразу после включения лампа загорается на короткое время, а затем гаснет. В большинстве подобных случаев причиной становится неисправный пусковой механизм, который не в состоянии обеспечить в полном объеме преобразование и подачу тока, не может выполнить разгон всей системы. Данная проблема решается простой заменой стартера.
Включенная лампа не отключается, а начинает периодически моргать. Это может произойти из-за пониженного напряжения в питающей сети, неисправностей в системе старта, при резких скачках и перепадах напряжения. В таких случаях снижаются ресурсы, необходимые для регулировки стабильной работы лампы. Снижение величины питающего тока допускается в пределах 5%. Необходимо измерить силу тока в питающей сети и в случае каких-либо отклонений – обратиться в обслуживающую организацию.
Подобные скачки напряжения оказывают негативное влияние не только на работу светодиодной лампы, но и на всю имеющуюся бытовую технику. Срок службы осветительных приборов при таком режиме может сократиться более чем на 20%.
Мерцание нередко возникает из-за неисправности системы запуска, установленной в корпусе лампы. Она с большим трудом поддается замене, а в некоторых случаях ее невозможно заменить. Подобное состояние возникает чаще всего в конце срока эксплуатации, что указывает на непригодность лампы к дальнейшему использованию. Скачки и перепады напряжения в сети нередко возникают в результате использования оборудования повышенной мощности. Как правило, это сварочные аппараты, потребляющие большое количество электроэнергии.
Признаки мигания
При покупке самого дешевого прожектора быть уверенным в его бесперебойной работе нельзя. У таких изделий обычно обнаруживается плохая пайка деталей, все элементы имеют низкое качество, параметры тока недостаточно отрегулированы.
Прожектор мигает из-за датчика движения
Почему мигает светотехническое оборудование, в котором есть датчик движения? В первую очередь, стоит проверить работу самого датчика, часто причина скрывается в нем. Если световой поток мерцает при подаче, основные предпосылки таковы:
- Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
- Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
- Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.
- Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.
Причина моргания – погодные условия
Если на улице мороз, светодиодный прожектор может загораться в аномальном режиме – моргать. Такое зачастую случается даже у изделий высокого качества, популярных производителей. Причина заключается в «обморожении» любой составляющей запуска лампы, то есть – в обледенении элементов. Некоторые модели начинают моргать уже при -10 градусах, хотя в технических параметрах указана возможность работы при -50…+50 градусах.
Обычно такой температурный режим отмечен для иных элементов, но не для самого светодиода. Пусковой механизм в светодиодном прожекторе с низкими температурами не справляется, контроллер или конденсатор перемерзают. Решить вопрос можно так: периодически заносить прожектор в дом днем, а затем выставлять ночью на положенное место.
Прожектор мигает во включенном состоянии
Когда при включении устройство начинает моргать, причина чаще всего – в порче пускового LED-конденсатора. После его замены система начинает работать исправно. Также мерцание бывает связано с плохим контактом, разрывом проводов. В такой ситуации проверяют кабели, устраняют неисправность.
Прожектор мигает в выключенном состоянии
Такое происходит, когда для включения-выключения используется механизм с подсветкой. По причине наличия подсветки небольшое количество тока проходит к светодиодному прожектору. Это вызывает эффект мерцания. Если хочется убрать такое явление, придется подключить подсветку напрямую или поставить на пути тока лампу накаливания. Последняя станет тянуть электричество на себя.
Неисправности прибора и способы их устранения
Приступать к ремонту прибора можно только после того, как установлена точная причина неисправности и локализовано место нахождения неполадки. Сделать это не так просто, поскольку объяснений этому существует множество.
Нарушения в проводке
Мигание из-за некачественного присоединения кабеля Иногда причиной эффекта мерцания становится банальная ошибка при коммутации подводимых к прожектору проводов. Проблема в этом случае решается просто – достаточно поменять их местами. Моргание с низкой и неодинаковой частотой возможно при нарушении контактов в разъеме кабельного соединения.
Это объясняется большими токами, протекающими по рабочим жилам прожектора, которые при нарушении контакта начинают увеличиваться и разогревать его. Место нахождения этой неисправности может быть как в распределительной коробке, так и в датчике движения, а также разъемах блока питания или в выключателе.
Элементы подсветки и нарушения в схеме питания
Если перед лампой осветителя имеется выключатель с подсветкой или ИК датчик, возможны ситуации, когда появляются пульсации с частотой порядка 25 колебаний в секунду. Это вызвано особенностями прохождения полуволн тока в питающей цепи, которые в данном случае «работают» через одну. Устраняется такая неполадка простым отключением светодиода подсветки.
Другой вариант – замена датчика движения на другой тип (ультразвуковой или индуктивный прибор).
Диодный мост и сглаживающий конденсатор
Два варианта схем двуполярных выпрямителей В схемах китайских прожекторов используются выпрямители 220 Вольт однополупериодного типа. Они отличаются от двойной мостовой схемы качеством выпрямленного тока, который характеризуется высоким уровнем пульсаций. Стоящий вслед за ним сглаживающий конденсатор не устраняет их полностью, что и приводит к мерцаниям. Выход из положения – приобретать качественные прожекторы с «классической» 2-х мостовой схемой выпрямления.
Повреждение электролитического конденсатора также повышает уровень пульсации питающего потенциала. В этом случае поможет установка трансформатора, снижающего амплитуду напряжения до 12 Вольт. Соответственно снизится и уровень пульсаций, после чего лампа начнет загораться и работать нормально.
Погрешности монтажа светодиодов и токоограничивающий конденсатор
При низком качестве сборки светодиодной матрицы ее контакты нередко пропаиваются не очень надежно, что также является возможной причиной морганий. В этой ситуации выход один – сдать матрицу прожектора в ремонт. Токоограничивающий конденсатор также может привести к нежелательному эффекту, если его номинал и рабочее напряжение подобрано неправильно.
Выгорание матрицы
Выгорание матрицы Этот случай относится к серьезным нарушениям, так как из строя выходит основной элемент – светодиодная матрица. При обнаружении неисправности ее корпус достается из прожектора, для чего прежде откручиваются 4 винта и отпаиваются конденсаторы. Затем покупается новая диодная сборка, и проделываются следующие операции:
- На теплоотводящую поверхность наносится немного термической пасты.
- Подпаиваются поводящие ток контакты.
- Новая матрица закрепляется на 4 винта.
По своей форме она не должна отличаться от сгоревшего излучателя и поэтому легко монтируется на посадочное место.
Причины мигания светодиодного прожектора
- Нарушение контакта в месте соединения проводов;
- Наличие во внешней цепи полупроводниквых приборов;
- Нарушение работы схемы питания (драйвера) светодиодной матрицы.
Нарушение в проводке
Если мигание не регулярное, с непостоянной частотой, стоит заподозрить нарушение контакта в месте соединения проводов. От места подключения в сеть до момента, когда ток дойдёт до драйвера питания светодиодной матрицы обязательно будут промежуточные точки подключения. Это может быть распределительная коробка, выключатель, датчик движения, разъёмы непосредственно на блоке питания.
Почему при плохом контакте моргает светодиодный прожектор? В отличие от лампочек прожекторы могут быть достаточно мощными, до 300 Вт. Если в месте соединения проводов, по которым течёт ток, нет плотного контакта, сопротивление на таком участке возрастает. В месте нарушения контакта провод нагревается, а образующаяся окалина ухудшает контакт. Характерной особенностью будет нерегулярное мигание с непостоянной частотой.
Зачистка провода и восстановление плотного контакта полностью устраняет проблему.
Если проблем в соединении не выявили, стоит осмотреть плату драйвера питания. Возможно где-то отпаялся контакт.
Наличие во внешней цепи полупроводниковых приборов
Если перед прожектором установлен выключатель с диодной подсветкой либо датчик движения на инфракрасных светодиодах может возникать пульсация яркости с частотой 25 раз в секунду. Прохождение полуволны переменного напряжения через диод изменяет силу тока в цепи и яркость прожектора.
Радикальное решение проблемы: отключение диода подсветки в выключателе либо замена инфракрасного датчика движения на индуктивный или ультразвуковой.
Нарушение в схеме питания прожектора
Экономия на драйвере питания – частая причина неисправности светодиодных прожекторов и их устранение может потребовать базовых знаний радиоэлектроники.
Выпрямительный (диодный) мост
Иногда в бюджетных китайских изделиях в драйвер ставят «урезанный» одномостовой выпрямитель. На фотографии как раз такой случай. Функцию выпрямления полярности напряжения он выполняет, но в отличие о классической двухмостовой схемы, даёт повышенную амплитуду пульсации напряжения. Установленный после него сглаживающий конденсатор не в состоянии в достаточной мере уменьшить ее, что вызывает пульсацию света.

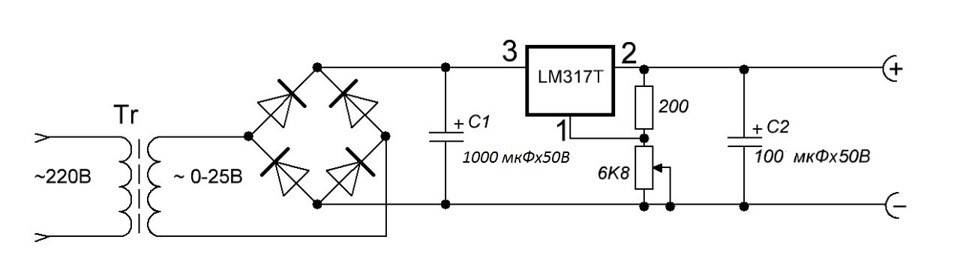

Классический вариант диодного выпрямителя напряжения:
Принцип преобразования напряжения в схеме питания светодиодного прожектора:
Трансформатор уменьшает амплитуду напряжения с 220 до 12 вольт, после чего после прохождения через выпрямительный диодный мост меняется полярность отрицательной полуволны. На выходе моста образуется постоянное напряжение с амплитудой пульсации 12В. Сглаживающий конденсатор, установленный после выпрямителя, уменьшает амплитуду пульсации. При правильно подобранной ёмкости конденсатора амплитуда пульсации не должна превышать 10-15%.
Сглаживающий конденсатор
После преобразования переменного напряжения в постоянное остаётся пульсация. Сглаживающий конденсатор уменьшает амплитуду пульсации до такой степени, чтобы она не воспринималась глазом. При установке в драйвере питания сглаживающего конденсатора недостаточной ёмкости, когда амплитуда пульсации превышает 15%, мерцание светодиодов различимо глазом.
Частота мигания прожектора такая же, как частота сетевого напряжения – 50 раз в секунду. Увеличение ёмкости конденсатора способно устранить избыточную пульсацию яркости светодиодной матрицы.
Погрешности монтажа светодиодов
Иногда при некачественной сборке матрицы, особенно если она состоит из нескольких десятков светодиодов, контактная площадка диода может быть плохо пропаяна.
При нарушении контакта одного из светодиодов мигает небольшой участок, поскольку диоды на матрице соединены группами.
Если совсем перестал светить
Если после включения светодиодный прожектор совсем не горит, причина может крыться как в обрыве контакта, так и в выходе из строя компонентов драйвера. При наличии измерительного прибора (вольтметра) достаточно проверить наличие напряжения на клеммах питания драйвера. Если напряжение поступает, ищем поломку в схеме питания, не поступает – у нас обрыв в схеме подключения.
Как проверить схему питания прожектора
Внешний осмотр
При осмотре платы можно обнаружить вздувшийся конденсатор, почерневший перегоревший резистор, перегоревшую контактную дорожку на обратной стороне платы.
Проверка с помощью вольтметра
- Произвести замер напряжения на клеммах подключения (на входе в режиме переменного тока, на выходе – постоянного);
- Проверить напряжение на выходе каждого диода. Выход из строя одного из них уменьшает выходное напряжение в 2 раза, что недостаточно для работы прожектора.
Если самостоятельно найти причину нарушения работы не удалось, не спешите выбрасывать изделие. Возможно необходима замена микросхемы стабилизатора тока. Даже визит в радиомастерскую с покупкой новой детали обойдется значительно дешевле нового изделия.
Признаки мигания
При покупке самого дешевого прожектора быть уверенным в его бесперебойной работе нельзя. У таких изделий обычно обнаруживается плохая пайка деталей, все элементы имеют низкое качество, параметры тока недостаточно отрегулированы.
Прожектор мигает из-за датчика движения
Почему мигает светотехническое оборудование, в котором есть датчик движения? В первую очередь, стоит проверить работу самого датчика, часто причина скрывается в нем. Если световой поток мерцает при подаче, основные предпосылки таковы:
- Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
- Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
- Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.
- Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.
Причина моргания – погодные условия
Если на улице мороз, светодиодный прожектор может загораться в аномальном режиме – моргать. Такое зачастую случается даже у изделий высокого качества, популярных производителей. Причина заключается в «обморожении» любой составляющей запуска лампы, то есть – в обледенении элементов. Некоторые модели начинают моргать уже при -10 градусах, хотя в технических параметрах указана возможность работы при -50…+50 градусах.
Обычно такой температурный режим отмечен для иных элементов, но не для самого светодиода. Пусковой механизм в светодиодном прожекторе с низкими температурами не справляется, контроллер или конденсатор перемерзают. Решить вопрос можно так: периодически заносить прожектор в дом днем, а затем выставлять ночью на положенное место.
Прожектор мигает во включенном состоянии
Когда при включении устройство начинает моргать, причина чаще всего – в порче пускового LED-конденсатора. После его замены система начинает работать исправно. Также мерцание бывает связано с плохим контактом, разрывом проводов. В такой ситуации проверяют кабели, устраняют неисправность.
Прожектор мигает в выключенном состоянии
Такое происходит, когда для включения-выключения используется механизм с подсветкой. По причине наличия подсветки небольшое количество тока проходит к светодиодному прожектору. Это вызывает эффект мерцания. Если хочется убрать такое явление, придется подключить подсветку напрямую или поставить на пути тока лампу накаливания. Последняя станет тянуть электричество на себя.
Режим свечения прожектора
Дорогие модели прожекторов имеют различные дополнительные функции. Одной из популярных является режим свечения, и мигание может стать результатом его случайной активации. Следует полностью выключить прибор, после включить, оценив, исчезло такое явление или нет.
Подсветка в выключателе
Для проектирования освещения в коттедже, частном доме нередко покупаются выключатели с подсветкой, которые предназначены для обеспечения работы прожектора. Именно выключатель провоцирует эффект моргания прожектора. Основная причина такова: светодиод не полностью разрывает цепь, а изолированные провода выполняют роль и проводника, и конденсатора, и выпрямителя переменного тока. Таким образом, маломощный светодиод не способен обеспечить эффективную работу цепи. На запуск лампы ее хватает, но для долгой работы этого недостаточно.
Выправить ситуацию легко. Нужно отсоединить светодиод выключателя от питания. Также можно заменить выключатель с подсветкой на обычный, который в отключенном положении будет полностью разрывать электрическую цепь. Еще один вариант – в цепь ввести конденсатор на 0,1-0,5 мкФ или резистор на 50 кОм с мощностью 2 Вт. Их располагают в подрозетнике выключателя.
Схема светодиодной матрицы
Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.
схема последовательного соединения светодиодов
схема последовательного соединения светодиодов
Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.
Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.
Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.
Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А
В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.
При пробое, фактически происходит замыкание всего одного светодиода.
Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.
Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.
Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.
А значит, еще одна линейка отключится.
А за ней еще одна.
И еще одна. Пока не сгорят все.
Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.
Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.
Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.
Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.
Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.
На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.
Лампа мигает во включенном состоянии
Причины мерцания и мигания светодиодных ламп во включенном состоянии разные. Одна из них – нештатная работа источника питания, имеющего электронную защиту, например, от токовой перегрузки. Она срабатывает в момент, когда ток через светодиодную лампу превысит заданный номинальный ток лампы, например, на 30%. Или при выходе напряжения в сети за рабочие пределы. Электронная защита мгновенно выключит блок питания и включит его автоматически при возвращении к нормальному.
Скачки сетевого напряжения
Особенно ярко заметны моменты включения источников питания, собранных по схеме импульсных преобразователей переменного напряжения в стабильный ток или напряжение. Их пусковой импульс может на доли секунды превысить пяти- или даже десятикратный номинальный рабочий ток. Т.е. каждое включение светодиодного устройства – ленты, прожектора или светильника — может приводить к провалам напряжения в питающей сети 220 В.
График «бросков»сетевого напряжения.
Мигания могут вызываться и датчиками светильников, например, присутствия или движения человека, сумерковыми и пр. Их неправильная работа может вызывать неуправляемые периодические включения или выключения.
Аналогично проявляются программные сбои в системах управления диммерами или светильниками, например, в «умном доме».
Мигание из-за низкого напряжения в сети
Низкое напряжение в старых сетях бытового электропитания 220-230 В 50 Гц может быть при их значительной перегрузке бытовой электротехникой. Если раньше электрические предохранители на вводе в квартиру были номиналом 10-15 А, то сейчас автоматические УЗО (устройства защитного отключения) реагируют на ток 25-50 А.
Малая емкость конденсатора
Эта причина может проявляться не столько в мигании, сколько в мерцании, т.е. в пульсациях напряжения или тока питания. Увидеть мерцание можно:
- боковым или периферическим зрением;
- использовав «карандашный тест» – быстро двигать карандашом или шариковой ручкой поперек потока света от лампы. Появление видимых промежуточных положений карандаша свидетельствует о наличии высоких пульсаций светового потока, а значит и мерцания;
- в определенных режимах телефона на экране на фоне предмета, освещенного мерцающим светом, будут видны поперечные полосы.
Для устранения или уменьшения мерцаний (пульсаций) нужна перепайка фильтрующего конденсатора. Разбирают лампу, отсоединив колбу от цоколя, вынимают из цоколя печатную плату драйвера и меняют конденсатор в фильтре или, если позволяет место, допаивают еще один.
Разобранная конструкция светодиодной лампы. На плате самым большим элементом будет конденсатор(-ы) фильтра.
Лампа типа «кукуруза». Коричневый «оплывший» элемент – конденсатор фильтра.
Выключатель с подсветкой
В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.
Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.
Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).
Как устранить
Справиться с проблемой можно 4 различными методами:
- Использовать светодиодную лампу с защитой от мерцания;
- Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
- Удалить (отключить) светодиодный индикатор выключателя;
- Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).
Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.
Удаление светодиодного (неонового) индикатора
В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:
- Отключить автоматический выключатель, который питает цепи освещения;
- Проверить отсутствие напряжения;
- Достать механизм выключателя;
- Удалить индикатор путем отключения его кончиков от цепей освещения;
- Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.
Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.
Установка дополнительного сопротивления (шунтирующего резистора)
Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.
Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.
В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.
Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.
Применение лампы накаливания в качестве шунта
Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.
В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.
Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.
Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы
Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу
Способ №1. Увеличение емкости выравнивающего конденсатора
Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.
Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.
Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.
Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?
Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.
Здесь же указал место для подключения дополнительного резистора R1.
Способ №2. Ограничение тока через светодиоды токогасящим резистором
Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.
Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.
Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.
Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.
Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.
Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.
Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.
Способ №3. Подключение самодельных фильтров
Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.
Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.
Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.
Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.
Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.
Выводы и полезное видео по теме
Видеоролик раскрывает две наиболее распространенных причины горения светодиодных ламп даже после выключения электропитания. Предложены также подробные инструкции по их устранению:
Свечение ламп при выключенном коммутаторе не только неприятно для глаз, но и резко сокращает срок работы светодиодов. Для устранения проблемы нужно установить причину, которая вызывает нарушение в функционировании приборов, а затем устранить ее.
В большинстве случаев для исправления ситуации понадобится минимум времени и сил. Необходимые работы можно выполнить самостоятельно, используя элементарные инструменты.
Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Задавайте вопросы, расскажите о личном опыте в устранении сведения светодиодок после выключения, публикуйте фото по теме статьи.
Нередко из отзывов покупателей можно услышать жалобы на то, что при выключении света в доме, светодиодная лампа либо начинает мерцать, либо продолжает очень слабо гореть. Проблема с неприятным для глаз миганием рассматривалась ранее. А вот в связи с чем светодиодная лампа тускло горит после выключения света и как от этого избавиться Вы узнаете из этой статьи.
Вывод
В заключение акцентируем внимание на том, что когда прожектор включается самостоятельно, надо сделать следующее:
- проверить подключение устройства;
- сменить вид выключателя;
- если прожектор работает с датчиком движения, проверить его на совместную работу с LED-устройством.
Специалисты обращают внимание на тот фактор, что причиной этого явления может быть дешевизна осветительных устройств, они не дают гарантии длительной эксплуатации. Занимаясь ремонтом, вам надо уметь обращаться с паяльником, электрическими приборами измерений, читать схемы соединений и принципиальную схему устройства
