Коэффициент пульсации светодиодных ламп: нормы, измерение, способы устранить

Коэффициент пульсации различных источников света

Высокий коэффициент пульсации освещенности (свыше 30%) характерен для осветительных установок, в которых применяются светильники с разрядными лампами и электромагнитными ПРА, подключенные к однофазной линии питания . Вопреки сложившемуся мнению, пульсации светового потока свойственны в том числе и лампам накаливания с Кп до 15% при подключении к одной фазе). Коэффициент пульсации освещенности на объектах со светодиодными источниками света зависят от схемотехнического решения их блоков питания (драйверов): если с целью удешевления конечного продукта на выходе схемы вместо постоянного тока выдаётся выпрямленный ток промышленной частоты, коэффициент пульсации может достигать порядка 30%. В связи с этим рекомендуется запрашивать у производителей или поставщиков светодиодных светильников техническую информацию по пульсациям светового потока для каждого конкретного продукта.  Также коэффициент пульсации освещенности возрастает при регулировании светового потока источников света с помощью диммеров, работающих по принципу широтно-импульсной модуляции (ШИМ) на частоте до 300 Гц.

Один из способов снижения коэффициента пульсации в осветительных установках переменного тока – применение электронных ПРА с частотой питания от 400 Гц. При частоте питания свыше 5 кГц Кп составляет менее 1%. Данный способ эффективен для люминесцентных и компактных люминесцентных ламп, т.к. их применение с электронными ПРА стало практически повсеместным ввиду очевидных преимуществ и относительно невысокой стоимости решения. Частота питания современных ЭПРА для люминесцентных ламп – от 25 кГц. Ранее для снижения Кп в осветительных установках с многоламповыми люминесцентными светильниками применялись электромагнитные ПРА, работающие по схеме с расщеплённой фазой, обеспечивающей питание одной части ламп в светильнике отстающим током, другой – опережающим.

Разрядные лампы высокого давления  (ДРЛ, ДРИ, ДНаТ) применяются, как правило, в одноламповых светильниках, поэтому подключение по схеме с расщеплённой фазой для них является неактуальным. Применение РЛВД с электронными ПРА не приводит к существенному снижению Кп ввиду относительно низкой частоты выходного тока (порядка 135 Гц), ограниченной физическими особенностями работы горелок ламп.

Наиболее распространённый способ снижения Кп для РЛВД в осветительных установках с трёхфазными групповыми линиями – так называемая расфазировка – поочерёдное присоединение светильников к разным фазам сети. Максимальное снижение Кп достигается при установке в одной точке двух или трёх светильников, питаемых от разных фаз.

В таблице 1 приводятся значения Кп для основных типов источников света, установленных в одной точке при питании от одной, двух или трёх фаз.

Таблица 1. Значения коэффициента пульсаций для источников света, установленных в одной точке и подключенных к 1, 2 или 3 фазам

Тип источника светаКоэффициент пульсации, %
1 фаза2 фазы3 фазы
Лампа накаливания10…156…81
Люминесцентные лампы с ЭмПРА:
ЛБ (цветность 640)
ЛД (цветность 765)

34
55

14,4
23,3

3
5
Дуговые ртутные лампы (ДРЛ)58282
Металлогалогенные лампы (ДРИ)37182
Натриевые лампы высокого давления (ДНаТ)7737,79

Данное планирование расфазировки является идеальным, но значительно чаще встречается применение одного светильника в точке с поочерёдным соединением соседних светильников в ряду к разным фазам сети, реже – поочерёдное соединение соседних рядов светильников к разным фазам.

Оценить эффективность применения расфазировки в цепях переменного тока промышленной частоты с целью снижения  коэффициента пульсации в осветительных установках общего освещения со светильниками с разрядными лампами и электромагнитными ПРА можно с помощью предлагаемого метода расчёта, основанного на требованиях, предъявляемых при измерении Кп и инженерном методе расчёта Кп по таблицам . Данный метод может применяться для расчёта Кп в осветительных установках с металлогалогенными лампами (например, серии HPI Plus), дуговыми ртутными лампами (ДРЛ) и люминесцентными лампами типа ЛБ или ЛД и их зарубежных аналогов – ламп цветности 640 и 765 соответственно.

Пульсации у традиционного освещения и методы снижения

Высокие значения Кп характерны в первую очередь для разрядных ламп с электромагнитными ПРА (ДРЛ, ДРИ, ДНаТ).

Здесь они в легкую могут достигать величин выше 30%. Кстати, обычные лампочки накаливания, также имеют пульсации до 15%. Но мы этого особо не замечаем, так как эффект гасится тепловой инерцией.

Лампочка накаливания это в первую очередь неплохой обогреватель (большая часть всей энергии у нее уходит в тепло), и только затем уже источник света.

При этом чем мощнее лампочка, тем меньше ее коэффициент.

Здесь зависимость определяется инерционностью разогрева и остывания вольфрамовой нити.

Очень эффективным способом снижения коэфф. пульсаций, которым почему-то мало кто пользуется — является установка в одной точке нескольких ламп питающихся от разных фаз. Вот наглядная таблица для разных типов ламп и зависимость их пульсаций при подключении от 1-й, 2-х или 3-х фаз.

Более кардинальный метод для ламп ДРЛ, ЛБ и им подобным — это замена электромагнитной ПРА на электронную, с одновременным повышением частоты до 400Гц.

Кстати, многие до сих заблуждаются, думая что светодиоды в отношении теплопередачи и эффективности убежали далеко вперед. Это не всегда соответствует действительности. И с КПД светодиодов тоже не все так гладко.

Как убрать пульсацию в светодиодной лампе

Светодиодные светильники могут мерцать как в выключенном, так и во включенном состоянии.

Причин всего три:

  • неисправная электропроводка;
  • неправильная настройка выключателя с подсветкой;
  • упрощенная схема драйвера.

На диоды отрицательно влияет старая проводка из алюминия, если провода подключены неверно или состарился материал изоляции. При вкручивании лампочки накаливания светодиодной с цоколем на блоке питания постоянно присутствует фаза. Из-за высокой чувствительности драйвера на него поступает ток, который через старую изоляцию утекает на землю. Поэтому на светодиодную лампу поступает небольшой ток, которого достаточно для зарядки конденсатора. Накопленный потенциал периодически подается на лампу.

Если после прозвона цепи оказывается, что провода и выключатель подключены правильно, единственное верное решение – замена алюминиевой проводки на медную.

Если после замены лампы не меняется выключатель с подсветкой, проходящие через нее токи накапливаются в драйвере, заряжая конденсатор. При разрядке ток из него поступает на светодиодную лампу. Чтобы устранить неполадку, следует убрать или усовершенствовать подсветку. При выборе второго варианта необходимо между нулевым и фазным проводом установить конденсатор или резистор.

Если у светодиодной лампы некачественный драйвер, он не может обеспечить стабильный ток на p-n переходе. Дешевые блоки делят напряжение по синусоиде и сглаживает пульсации. Они состоят из пленочного и электролитического конденсатора, резисторов, включенных в схему параллельно, и диодного моста. В результате выдается нестабильный ток, мерцание светодиода вызывают его колебания.

Единственное решение – поменять электролитический конденсатор на элемент с более высоким сопротивлением. Но чаще всего он не подходит по размерам. Кроме того, необходимо вынуть из светодиодной лампы плату, найти конденсатор, уметь выпаять его и припаять другой.

В местностях, где для подачи электроэнергии поставщик используется устаревшее трансформаторное оборудование, напряжение на линии снижается. Это отрицательно влияет на работу светодиодных ламп. Проблему решает стабилизатор тока.

Что такое пульсация ламп. Как измерить коэффициент пульсации ламп

10 Сентября 2021 г.

Более 90% окружающей его информации человек получает через органы зрения. Для наиболее качественного восприятия визуальной информации необходимо хорошее освещение. Органы зрения человека лучше всего приспособлены к естественному солнечному свету. Однако в помещениях и в темное время суток никак не обойтись без искусственных источников света. По сравнению с естественным, искусственное освещение имеет ряд недостатков. Один из них – это повышенная пульсация ламп, вызванная периодическими колебаниями уровня светового потока, излучаемого лампой.

Действие пульсаций света на здоровье человека.

Пульсации искусcтвенного света, излучаемого лампами оказывают существенное негативное влияние на здоровье человека — в первую очередь на органы зрения и центральную нервную систему. Мерцающий свет перегружает зрительную и нарвную систему человека, нарушает естественные биоритмы. Типичные симптомы воздействия пульсирующего светового потока — повышенная утомляемость, сухость и боль в глазах, головные боли, раздражительность. При длительном воздействии пульсации света могут приводить к хроническим заболеваниям.

В то же время, к сожалению, при обустройстве искусственного освещения уровню пульсации, как правило, не уделяют должного внимания.

Для нормирования таких пульсаций вводится коэффициент пульсации ламп, показывающий какую долю в общем уровне светового потока лампы занимают пульсации. В общем виде, коэффициент пульсации рассчитывается по формуле:

где Lmax — максимальное значение светового потока, Lmin — минимально значение светового потока, L0 — среднее значение светового потока от лампы

Как и чем измеряли пульсацию ламп и мониторов.

На практике, определить коэффициент пульсации ламп без специальных приборов, пульмсметров, невозможно. Для измерения пульсаций рекомендуем:

  • либо купить люксметр «Эколайт-01» или «Эколайт-02», занесенные в госреестр средств измерений, с поверкой или без нее,
  • либо приобрести измеритель освещенности «Radex Lupin» — качественный бытовой люксметр цена которого существенно ниже, чем у профессиональных приборов,
  • НИ В КОЕМ СЛУЧАЕ (!!!) не пытаться измерить пульсации ламп и экранов при помощи карандашей, фотоаппаратов, смартфонов и других подручных предметов (как показывает практика — почти в 90% случаев даже «поймать» пульсацию, не говоря уже, чтобы ее измерить, не получится)

Эколайт-01 Эколайт-02Lupin

Результаты измерения пульсаций

Существует множество распространенных мнений, типа «лампы накаливания почти не пульсируют», «люминесцентные лампы с ЭПРА гарантированно имеют низкий уровень пульсации», «у светодиодных ламп не бывает пульсации» и т.п. На самом деле все не так однозначно. Мы провели множество измерений различных типов ламп и светильников и можем однозначно утверждать — к сожалению, практически нет АБСОЛЮТНО никакой связи между типом и стоимостью лампы или светильника и уровнем коэффициента пульсации излучаемогго света. Нам попадались как очень дорогие ультрасовременные светодиодные светильники с множеством режимов работы и, при этом, с коэффициентом пульсации под 100%, так и дешевые люминесцентные лампы с полным отсутствием пульсаций.

Тем не менее, можно утверждать, что, в первую очередь, уровень пульсаций освещенности зависит от типа применяемых ламп. По уровню возможных проблем с пульсацией светового потока мы разместили разные типы ламп в следующем порядке (по возрастающей):

  1. Лампы накаливания. (пульсации до 25%)
  2. Люминесцентные лампы. (возможны пульсации до 50%)
  3. Светодиодные лампы. (возможны пульсации до 100%)

Ниже приведем пример измерения коэффициента пульсации лампы светодиодной потолочной типа «Армстронг». Для измерений была использована бесплатная программа пульсметра-люксметра для Android и Windows :

Для измерений мы использовали разработанный нами модуль люксметра-пульсметра-яркомера фотоголовку ФГ-01 (из состава приборов Эколайт-01, Эколайт-02), а также нашу БЕСПЛАТНО (!!!) распространяемую программу анализатора световых пульсаций «Эколайт-АП».

С результатами наших измерений пульсации различного типа ламп можно ознакомиться ниже в этом разделе. Мы постоянно пополняем нашу библиотеку измерений. С благодарностью примем на размещение Ваши материалы по измерению ламп и светильников различного типа.

Понравился материал? Поделитесь им в соцсетях:

Категория: Лампы (тесты)

Темы статьи:

Дата: 10 Сентября 2021 г.

Темы статьи:

Определение и формула коэффициента пульсации

О коэффициенте пульсации чаще всего говорят, когда рассматривают переменный электрический ток. Тогда рассматривают коэффициент пульсации напряжения или силы тока. Существует внутренне деление коэффициентов пульсации напряжения (тока) на: коэффициент пульсации напряжения (тока), коэффициент пульсации напряжения (тока) по среднему значению, по действующему значению.

В общем случае форма напряжения на выходе выпрямляющего устройства имеет постоянную (называемую полезной) и переменную (пульсирующую) составляющие.

Если представить выпрямленное напряжение в виде ряда Фурье, как сумму постоянной составляющей () и некоторого числа () гармоник, имеющих амплитуды , то коэффициент пульсации напряжения () можно определить формулой:

где n — номер гармоники.

При этом компоненту считают полезным результатом деятельности выпрямителя, в отличие от пульсаций . Если форма пульсаций сложная, то максимальным значением может обладать не первая гармоника, но обычно под k понимают ее. Она применяется в расчетах и записывается в технических документах оборудования.

Преимущества и недостатки светодиодных ламп

Подведем итог и определим достоинства и недостатки полупроводниковых источников света. К их преимуществам можно отнести:

  • Рекордно высокая энергоэффективность. Светоотдача светодиодов (отношение создаваемого светового потока к потребляемой мощности), как мы выяснили, почти на порядок выше светоотдачи ламп накаливания, что позволяет существенно сэкономить на электроэнергии.
  • Длительный срок службы. Эту тему я не затрагивал, но тебе будет интересно узнать, что светодиодная лампа проработает в 20-30 раз дольше, чем лампочка Ильича без существенного снижения уровня светового потока. А такая надежность – это дополнительная экономия, поскольку лампы на диодах придется менять крайне редко.
  • Эксплуатация в жестких условиях. Светодиоды не имеют колб и спиралей, а потому не боятся вибраций и даже ударов. Полупроводниковые осветители могут использоваться в самых жестких условиях и при температурах окружающей среды от -40 до +40 градусов Цельсия.
  • Почти не нагреваются. Максимальная температура, до которой нагревается мощная светодиодная лампа, не превышает 60 градусов Цельсия. Ты можешь использовать ее на пожароопасных объектах.
  • Оптимальная цветовая температура. Подавляющее большинство светодиодных ламп, кроме специальных, создают световой поток, похожий на дневной. При таком освещении глаза устают меньше всего, а цвета окружающих предметов не искажаются.

У светодиодных ламп есть, к сожалению, весьма существенный недостаток – стоимость их пока еще достаточно высока. Но это частично окупается длительным сроком службы и малым потреблением электроэнергии. Тем более что развитие светодиодных технологий только началось, а значит, в ближайшее время цена на светодиодные источники света обязательно снизится.

Теперь ты знаешь про светодиодные лампы и их световой поток достаточно, чтобы суметь решить: чем и в каких случаях полупроводниковые источники света лучше, чем обычные лампочки.

Предыдущая
СветодиодныеКак выбрать мощный аккумуляторный светодиодный фонарик
Следующая
Светильники, браВыбираем светодиодные светильники для потолка Армстронг

Спасибо, помогло!1Не помогло

Отрицательное воздействие

Видимые пульсации светового потока частотой до 80 Гц оказывают негативное влияние на мозг, раздражают нервную систему через органы зрения. В результате человек подсознательно вынужден бороться с дискомфортом, хочет быстрее покинуть зону воздействия мерцающего света. Освещение пульсирующим светом может привести и к реальным производственным травмам. Например, если скорость вращения циркулярной пилы совпадает по частоте светового потока светодиодной лампы, человеку может показаться, что станок не подвижен. Подобные ситуации являются серьезными причинами травматизма на производстве. Мерцание в диапазоне 80–300 Гц не воспринимается напрямую человеческим глазом. Однако зрительные рецепторы детектируют данные колебания, которые провоцируют сбои в работе головного мозга. Действуя незаметно, они постепенно сдвигают гормональный фон, способствуют снижению работоспособности, ухудшают эмоциональное самочувствие. Как показали эксперименты – длительное нахождение в зоне пульсаций светового потока способствует возникновению и обострению хронических заболеваний нервной системы.

Пульсация освещения – как влияет на здоровье человека?

Широко распространено мнение, что человеческий глаз чувствует пульсацию освещения частота которой не превышает нескольких десятков Герц. На этом допущении построено воспроизведение видеоизображений в кино и телевидении – там частота смены кадров составляет 25 Гц, 50Гц и более, что воспринимается глазом человека как целостное во времени, плавно изменяющееся изображение. Дело в том, что мозг человека перестает успевать полноценно обрабатывать ту часть поступающей ему от органов зрения информации, которая изменяется с частотой выше нескольких десятков Герц.

Иными словами, если в воспринимаемой органами зрения человека информации присутствует пульсация освещённости или яркости, частотой ниже указанных, то она воздействует непосредственно на сетчатку глаза человека, затем поступает в зрительный тракт и уже через наружное коленчатое тело, зрительную радиацию, анализируется в первичной зрительной коре. В результате, мы можем описать условия получения зрительной информации: яркость и контраст изображения, цвета и оттенки, есть ли пульсации яркости или освещённости. Если же параметры изображения нас не устраивают, то мы пытаемся как-то приспособиться к их восприятию и, в конце концов, сознательно ограничиваем время визуального восприятия этой информации ввиду дискомфорта.

Однако медицинские исследования показали, что органы зрения и мозг человека продолжают воспринимать и реагировать на изменения воспринимаемой зрительной информации вплоть до частоты 300Гц. Такие изменения в воспринимаемой органами зрения информации оказывают уже не визуальное воздействие. В этом случае, свет, попадающий в глаз, проделывает путь к супрахиазматическим клеткам и паравентрикулярным ядрам гипоталамуса, а также к шишковидной железе. И тогда свет управляет уже нашим гормональным фоном, который влияет на циркадные (суточные) ритмы, эмоциональную сферу, работоспособность и многие другие аспекты жизнедеятельности. Многие, наверное, уже сталкивались с таким не визуальным воздействием пульсаций искусственного освещения в виде ощущения необъяснимого чувства дискомфорта, усталости или недомогания во, вроде бы, хорошо и ярко освещённых помещениях или при работе с компьютером.

Самое опасное то что, пульсация освещения – это то, что мы не чувствуем напрямую его влияния на наш организм и не можем принять меры для уменьшения опасных последствий такого воздействия на наше здоровье. Не визуальное воздействие света может приводить к расстройству биологических ритмов человека и к “циркадным стрессам”, которые, в свою очередь, могут приводить к развитию таких заболеваний, как депрессии, бессонница, патологии сердечно-сосудистой системы и рак. По-видимому, не визуальное воздействие света на организм человека, заметно более глубокое, чем визуальное, хотя , оно ещё очень мало изучено.

Для светового потока, пульсация освещения которого превышает частоту 300 Гц, какого-либо заметного воздействия на организм человека выявлено не было, ввиду того, что на такие быстрые изменения интенсивности светового потока перестает уже реагировать сетчатка глаза человека.

Почему мерцает светодиодная лампа

Мнение, что светодиодные лампы якобы не мерцают, обусловлено тем, что светодиоды питаются постоянным напряжением. Но те полупроводники, которые установлены в лампочках используемых нами дома, питаются совсем не постоянным напряжением. Да, сетевое напряжение выпрямляется драйвером лампочки, сглаживается, но совсем не идеально. А поскольку светодиод имеет очень малую инерционность, его световой поток повторяет пульсации напряжения питания. Этот визуальный эффект мы и называем мерцанием.

Сравнительный тест ламп разного типа и производителя на коэффициент пульсаций светового потока

Определение пульсаций светодиодной лампы

Важно иметь объективную оценку такого параметра, как пульсация лампы. Дело в том, что импульсы, посредством которых работает электрический ток в электронных устройствах, могут иметь некоторое разнообразие форм. И эти формы по-разному могут восприниматься и воздействовать

Вот, например, какими бывают импульсы в электронных схемах, но даже если условно считать их прямоугольными, нужно помнить, что у них могут быть разные параметры

И эти формы по-разному могут восприниматься и воздействовать. Вот, например, какими бывают импульсы в электронных схемах, но даже если условно считать их прямоугольными, нужно помнить, что у них могут быть разные параметры.


Электрические импульсы разной формы

Поэтому разработана единая характеристика – коэффициент пульсации, которая как раз и должна давать оценку воздействия на человека.

Замеряется прибором люксметр-пульсметр.


Люксметр-пульсметр

Принцип измерения следующий. Делаются многократные замеры освещенности с высокой частотой (1 000 герц и более), после чего выводится среднее значение освещенности за все время, а также величины освещенности максимальная и минимальная.

Далее вычисляется коэффициент пульсации по следующей формуле:


Значения коэффициента пульсации при равномерных импульсах света

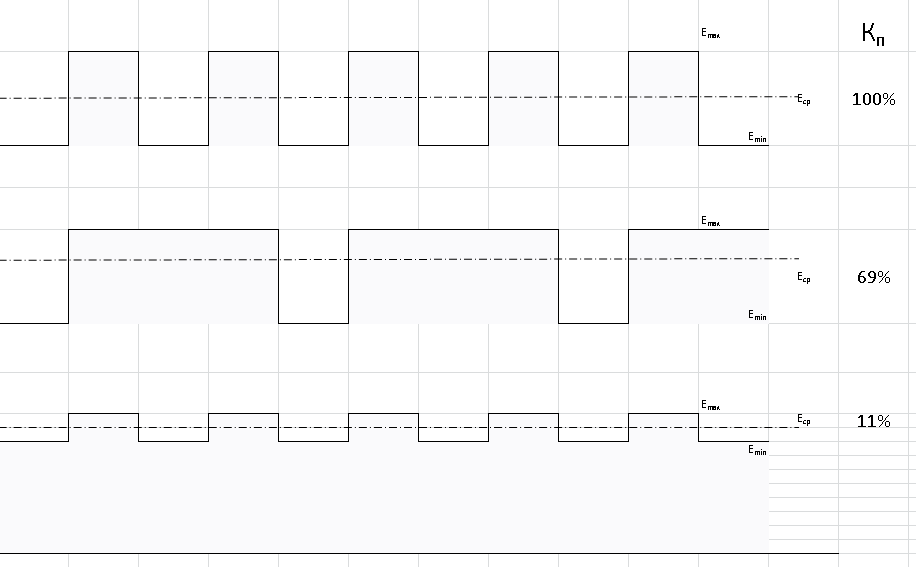

Равномерные импульсы света прямоугольной формы, но немного разного вида дают вот такие, например, значения коэффициента пульсации. Видно, что «глубокое гашение» осветительного прибора в паузах очень плохо влияет на коэффициент – даже увеличив в 3 раза интервал светимости лампочки, мы тем не менее не получим значение Kп меньше 50%. А если, наоборот, увеличатся паузы между вспышками, то оно будет вообще выше 100%. Это очень плохо для глаз и мозга.

Видимо, самым лучшим из представленных будет последний вариант, потому хотя бы, что свет полностью не гаснет между импульсами. Во всяком случае, стробоскопический эффект будет не так заметен.

Введены в норму следующие значения Kп для различных помещений:

  • <10% – там, где ведутся работы, требующие высокой точности;
  • <10% – там, где вредны и опасны проявления стробоскопического эффекта пульсирующего освещения;
  • <10% – в детских и дошкольных учреждениях;
  • < 5% – для работы с компьютерной техникой.

Как мы знаем, в огромных залах производственных помещений с момента появления ламп, способных экономить электроэнергию, их и стали устанавливать в массовом порядке. Особенно если учесть, что на производстве принято включать свет во всех помещениях, и он горит сменами и сутками, понятно, что это совершенно оправдано. И как раз в них очень хорошо заметен стробоскопический эффект.

Это очень глубокая пульсация света – от максимума светимости до полной темноты. Обычно 100 раз в секунду, и это мигание заметно, если чем-то светлым просто махнуть перед глазами в пределах освещенности. Предмет будет по ходу своего движения исчезать и появляться. Еще проще можно наблюдать пульсацию так: зафиксировать зрение на лампе (конечно, если она не ослепительно яркая и матовая). После этого резко отвести глаза в сторону, ни на чем особенно не фокусируясь. Она будет мигать в наших глазах.

Стробоскопический эффект применяется для точного измерения скорости вращения. Используется лампа, испускающая импульсный свет частоты, сопоставимой с вращением объекта. На нем заранее рисуется крест. Если частота вращения не кратна частоте импульсов строба, то крест этот зрительно станет демонстрировать медленное вращение – в направлении вращения объекта или обратно. При изменении частоты строба будет меняться и скорость вращения креста, а когда частота строба и скорость вращения будут кратными, то крест остановится.

Но! Такой эффект может сослужить плохую службу. Патрон токарного станка, например, покажется стоящим неподвижно, когда его вращение будет кратным пульсации света. Такая иллюзия может кончиться весьма печально. Человек, не поняв, что станок вращается – шума в цехе обычно предостаточно, чтобы не услышать вращающийся на холостом ходу станок, – попытается работать со станком, как с выключенным: то есть возьмется за патрон рукой, попытается вставить ключ для установки или выемки детали, и тогда может случиться несчастный случай.
