Монтаж корпуса электрощитка в стене

Как рассчитать количество мест в электрическом щите?

Все элементы электрощитка имеют одинаковую ширину. Именно поэтому рассчитать необходимый объем электрощита не так сложно. Но при этом стоит предусмотреть монтаж клеммника на DIN-рейку.

Если посмотреть на продаваемые электрощитки, то на каждый прибор выделен определенное место, которое соответствует одному модулю автомата (УЗО и т.д.). Также рекомендуется установка отдельной модульной розетки, которая будет активной при полностью обесточенном доме. Она занимает лишние 3 модуля.

Реле напряжение поможет отключить электроэнергию при нагрузке и обратному включении при нормальном токе. Такой прибор также будет занимать 3 модуля. Электрический счетчик также может занять определенное место от 6 до 8 модулей.

Пример расчета числа мест в электрическом щите

Если взять для примера 6 линий, которые запитаны на две группы. Тогда для расчета необходимо учесть следующее:

8 модулей для электросчетчика;
6 модулей для автоматов;
Так как 2 группы, тогда нужно 4 модуля для установки 2 УЗО;
2 модуля для шин.

Техника безопасности

Щиток обслуживают подготовленные работники. Аварийные работы проводят выездные оперативники. Начинают ремонт только после обесточивания распределительного устройства. Ставят предупредительные знаки о работе, запрещающие включать рубильники.

В щите под каждым выключателем делают четкие обозначения и надписи о принадлежности устройства к определенному контуру. Используют клейкие стикеры, на которых пишут короткие информативные надписи.

Работы выполняют на резиновом коврике или в токоизолирующей обуви. Надевают прорезиненные перчатки, рукоятки инструмента должны быть в изоляции.

Какие электроприборы должны находиться в щитке

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:
подключение концов жил гибкого многожильного провода без оконцевания;
попадание изоляции под контакт;
подключение жил разных сечений на одну клемму;
пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
На первый автомат приходит «фаза» проводом 4 мм2,
а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами

Но при этом нужно придерживаться элементарных правил:

Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
Осветительные приборы — со своей линией.
Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Кроме компонентов щита необходимо:

Как я установил щит учета на опору

- - Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
  - Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
  - Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
  - Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
  - Комплект прокалывающих зажимов и подвесов для СИП
  - Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Не нарушает ли закон такой перенос

Перенос счетчика электроэнергии в квартиру должен быть согласован с Энергосбытом Самостоятельный перенос электросчетчика в квартиру с площадки считается законным, если перед этим были приняты следующие меры согласовательного характера:

В службу Энергобыт подается заявление с просьбой о переносе квартирного прибора учета.
После его рассмотрения представители компании подготавливают технические условия, согласно которым потребуется выполнить ряд монтажных операций.
По их завершении должен прийти инспектор службы и проверить правильность подключения перенесенного прибора учета электрической энергии.
Он должен опломбировать счетчик и составить акт осмотра с подтверждением отсутствия серьезных замечаний.

При таком порядке оформления переноса прибора не важно, кто был непосредственным исполнителем работ – сам пользователь или приглашенный специалист. За процедурой не последуют штрафные санкции. Но при нарушении хотя бы одного из перечисленных пунктов перенос счетчиков электроэнергии в квартиру не будет считаться законным

Но при нарушении хотя бы одного из перечисленных пунктов перенос счетчиков электроэнергии в квартиру не будет считаться законным.

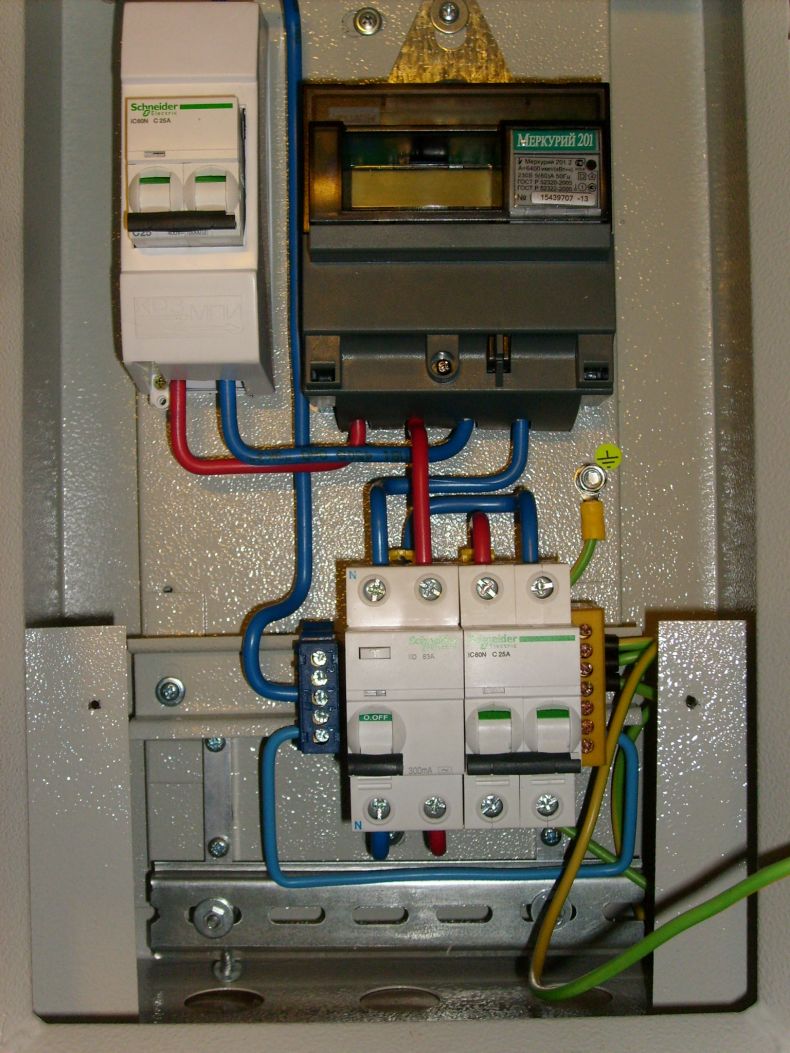

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:
1. Вводной – 30-60 А
2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные – 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

схема подключения УЗО с индивидуальной защитой;
схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Виды электрощитов

Что такое электрощиток

В любом жилом помещении есть бытовые и осветительные приборы. Это потребители электроэнергии. Она поступает по силовой линии от центральной магистрали на электрощит, установленный в частном доме (квартире), Его функции:

учет потребленной электрической энергии;
распределение ее по группам нагрузки − розетки для бытовой техники, выключатели для светильников;
защита проводки от замыканий, вызванных скачками напряжения;
предупреждение возгораний, поломок электроприборов из-за высоких нагрузок.

Кто своими руками делает капитальный ремонт в квартире, тот сможет самостоятельно собрать электрощиток. Но прежде чем делать монтаж распределительного щита, обязательно провести подготовительные работы:

начертить план электропроводки;
определить место установки;
выбрать расходники, нарисовать схему электрощита.

В заключении определить оптимальный размер, материал, тип щитка.

Виды

Кроме материала изготовления – металлические или пластмассовые, электрощиты можно разделить на два больших вида по способу исполнения: накладные и встраиваемые.

Накладные

К преимуществам накладных щитов можно отнести то, что они устанавливаются непосредственно на стену, крепятся к ней с использованием дюбелей, шурупов, или других креплений.

Часто, выбор крепежа обусловлен материалом стены.

Установка такого электрощита имеет много преимуществ:

Для него не потребуется делать нишу в стене. Это позволит сэкономить на работе, связанной с шумом и грязью.
Такой электрощит подойдет для монтажа скрытых и открытых проводок.
При необходимости, его легко заменить электрощитом большего размера, где будут установлены дополнительные модули.

К недостаткам в основном относят тот объем пространства, которое он занимает. Накладные щиты выступают на десять, и более сантиметров от стены.

Встраиваемые

Такие электощитки изготовляются для установки в специально сделанную нишу внутри стены. Обычно, крепятся они в нише раствором гипса. Используются для скрытой проводки.

Если ниша для установки не была сделана на этапе строительства стены, то процесс её выбивания принесет много шума и грязи. Встраиваемые электрощиты могут быть в металлическом и пластмассовом исполнении.

Следует отметить, что только металлический щит будет закрываться вровень со стеной. Пластмассовый будет выступать в среднем до 12-15 мм. При проектировании такого электрощитка необходимо учесть возможность дальнейшего расширения элементной базы. Замена такого щитка потребует капитальных ремонтных работ.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

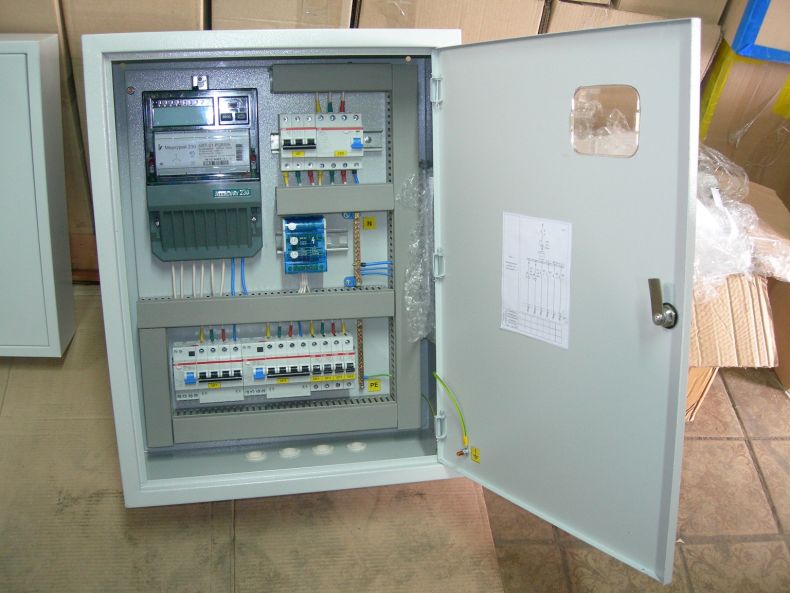

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Частые ошибки при монтаже

Ошибки при монтаже электрощита способны привести к возгоранию или некорректной работе. Чтобы самостоятельно собрать электрощиток, необходимо ознакомиться с основными требованиями по установке подобного оборудования.

Гибкие многопроволочные провода зажимаются в клеммы через наконечники (гильзы). Особенно это касается винтовых соединителей. При сильной затяжке болта клеммника, он передавливает тонкие проволоки провода. Поэтому они ломаются, но внешне проблема остается незаметной. Перед подключением провода к клеммнику с него снимается изоляция. Длина зачищаемого слоя зависит от глубины клеммника. Необходимо проконтролировать, что в механизм зажима попала только оголенная токоведущая жила без изоляции. Нельзя подключать различные по сечению жилы к одному контакту автомата. По мере затяжки винта сначала зажмется толстый провод, а тонкий останется незафиксированным. При нарушении этого правила с мощными потребителями искрящий и греющийся контакт гарантирован. Нежелательно использовать монолитную проводку в щитах, где возможны механические вибрации. Постоянная тряска со временем надломит токоведущую жилу. Особенно проблема характерна для алюминиевой проводки. Концы проводов, автоматы, счетчики и любые другие устройства в щите в обязательном порядке маркируются. Не факт, что через 10 лет щит будете обслуживать именно вы

Поэтому важно все подписать, чтобы пришедшие для ремонта монтажники понимали, что куда идет и как устроено. Также стоит помнить про цветовую маркировку проводов и схему на дверце

Выдержка из ПУЭ. «Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах» (ПУЭ-7 п.1.1.29).
